156631

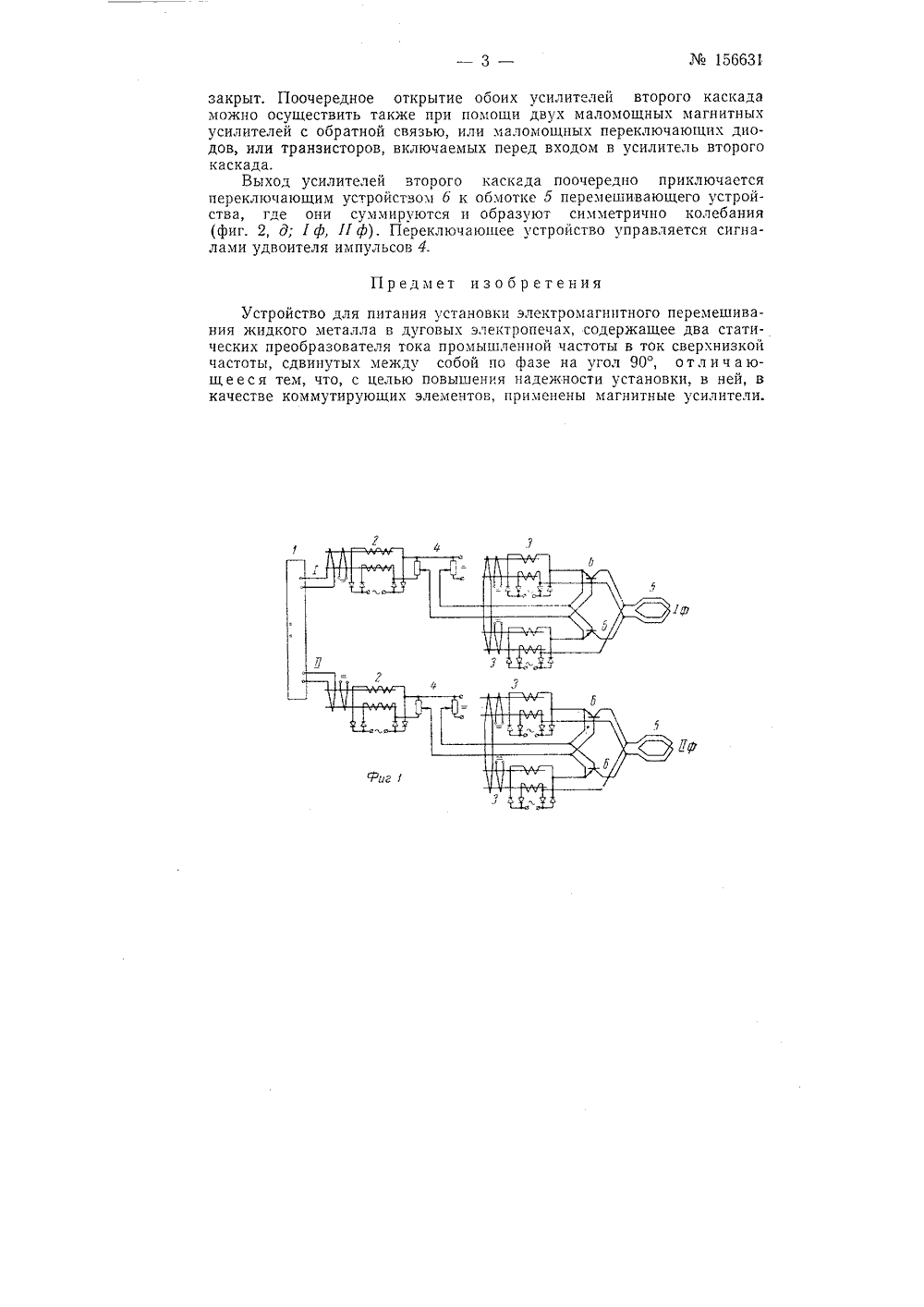

Класс Н 05 Ь; 21 Ь, 25 Н 05 Ь; 21 дй, 14 вз156631 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУа 7":)": ф Подписная группа М 98 А. М. Вайнберг УСТРОЙСТВО ДЛЯ ПИТАНИЯ УСТАНОВКИ ЭЛЕКТРОМАГНИТНОГО ПЕРЕМЕШИВАНИЯ ЖИДКОГО МЕТАЛЛА В ДУГОВЫХЭЛ ЕКТРО П ЕЧАХ Заявлено 15 ионя 1962 г. за78283124-7 в Комитет по делам изобретений и открытий при Совете Министров СССР Опубликовано в Боллетене изобретений и товарнвх знаков16 за 1963 г.Известны преобразователи тока промышленной частоты в ток сверхнизкой частоты, в которых используют два статических преобразователя, включенных в дифференциальную систему с самовозбуждением (например, по авт. св. М 1305 бб). В известных статических перемешнвателях для дуговых электропечей применяются преобразователи частоты с ионовыми вентилями,Предлагаемое устройство имеет преимущество перед применяемыми в настоящее время электромашинными установками, состоящее в том, что з качестве коммутирующих элементов в нем применены магнитные усилители.На фиг. 1 изображена электрическая схема предлагаемого устройства; на фиг. 2 - диаграммы его работы; на фиг. 3 - схема удвоителя импульсов.Вибратор 1 (фиг. 1), являющийся низкочастотным многофазным генератором, питает две самостоятельные ветви 1 и П, каждая из которых является отдельной фазой (7 ф и 1 ф). Вибратор - бесконтактный из группы магнитных усилителей, соединенных по схеме автоколебаний. Такой вибратор генерирует низкочастотные колебания первого рода (фиг, 2, а).Усилители 2 первого каскада - магнитные (могут быть использованы транзисторы). Мощность и выходные параметры пх соответствуют мощности и параметрам входа усилителей 3 второго каскада прн наличии перед ними звена - удвоителя импульсов 4.Удвоитель импульсов превращает в симметричные колебания импульсы постоянного тока (колебания первого рода), выходящие из усилителя 2 первого каскада. В качестве удвоителя импульсов использован обычный мост сравнения на сопротивлениях (фиг. 3), одно из плеч которого (правое - фиг. 3, а) питается постоянным током. Напряжение У на этом плече равняется среднему значению напряжения Уу импульса, выдаваемого усилителем первого каскада, т. е. Со = (1 у, (фиг. 3, б). Второе плечо (левое - фиг. 3, а) присоединено к выходу усилителя 2 первого каскада. При такой схеме на выходе моста будут симметричные колебания тока и напряжения, причем каждая из полу- волн этаких колебаний преобразуется и усиливается в следующих звеньях раздельно (фиг. 1).Вместо моста на сопротивлениях может быть использован электромагнитный мост, когда одна из двух обмоток управления каждого усилителя второго каскада питается (аналогично схеме на фиг, 3) от источника постоянного тока, а вторая - от выхода усилителя первого каскада, причем полярность питания этих обмоток выбирается такой, чтооы в каждой фазе магнитные усилители второго каскада раскрывались поочередно (для этого магнитные усилители должны иметь положительную обратную связь) .Усилители 3 второго каскада имеют коэффициент усиления, определяемый мощностью, потребляемой обмотками 5 статора перемешивающего устройства, и мощностью на выходе удвоителя импульсов 4, В схеме использованы дроссели насыщения (магнитные усилители)В принципе этот усилитель может состоять и из двух каскадов, если коэффициент усиления одного усилителя окажется недостаточным.Переключающее устройство б предназначено по сигналу удвоителя импульсов отключать от обмотки 5 перемешивающего устройства выход того усилителя (второго каскада), который в данный полупериод заперт. Необходимость этого звена вызывается тем, что оез него вентили второй половины схемы этой же фазы укорачивают обмотку перемешивающего устройства (фиг, 1), что недопустимо, Роль этого звена выполняют переключающие полупроводниковые диоды, которые можно соединить в параллельные группы, если ток одного диода будет недостаточен для питания обмотки перемешивающего устройства. Переключающее устройство б суммирует в обмотке 5 отдельные полуколебания, т. е. является сумматором.Установка работает следующим образом. Вибратор 1 создает двухфазные колебания первого рода (фиг. 2, а; 1 ф, Пф), Эти колебания поступают на вход усилителя 2 первого каскада (для каждой фазы используется отдельный усилитель), откуда выходят усиленные колебания первого рода (фиг, 2, 6; 1 ф, П ф) . В удвоени еле импульсов 4 колебания первого рода превращаются в симметричные двухфазные колебания (фиг. 2, в; 1 ф, Пф). Эти колебания направляются на вход усилителей 3 второго каскада, роль которых играют магнитные усилители.Если эти усилители имеют обратную связь, то коэффициент усиления их зависит от направления тока в обмотке управления, Поэтому номинальная мощность на выходе последнего каскада усилителя оказывается только на протяжении той полуволны колебания, которая соответствует направлению усиления (противоположная волна не раскрывает усилитель), Таким образом, на выходе этих усилителей ток имеет форму колебаний второго рода с отсечкой 0=90".Оба усилителя каждой фазы соединены так, что они раскрываются поочередно (фиг. 2, г; 1 ф, 11 ф), когда один из них открыт, второй156631закрыт, Поочередное открытие обоих усилителей второго каскада можно осуществить также при помощи двух маломощных магнитных усилителей с обратной связью, или маломощных переключающих диодов, или транзисторов, включаемых перед входом в усилитель второго каскада.Выход усилителей втооого каскада поочередно приключается переключающим устройством б к обмотке 5 перемешивающего устройства, где они суммируются и образуют симметрично колебания (фиг. 2, д; 1 ф, Оф). Переключающее устройство управляется сигналами удвоителя импульсов 4.Предмет изобретенияУстройство для питания установки электромагнитного перемешивания жидкого металла в дуговых электропечах, содержащее два статических преобразователя тока промышленной частоты в ток сверхнизкой частоты, сдвинутых между собой по фазе на угол 90, отли ч ающееся тем, что, с целью повышения надежности установки, в ней, в качестве коммутирующих элементов, применены магнитные усилители.
