Формирователь импульсов управления высоковольтным преобразователем

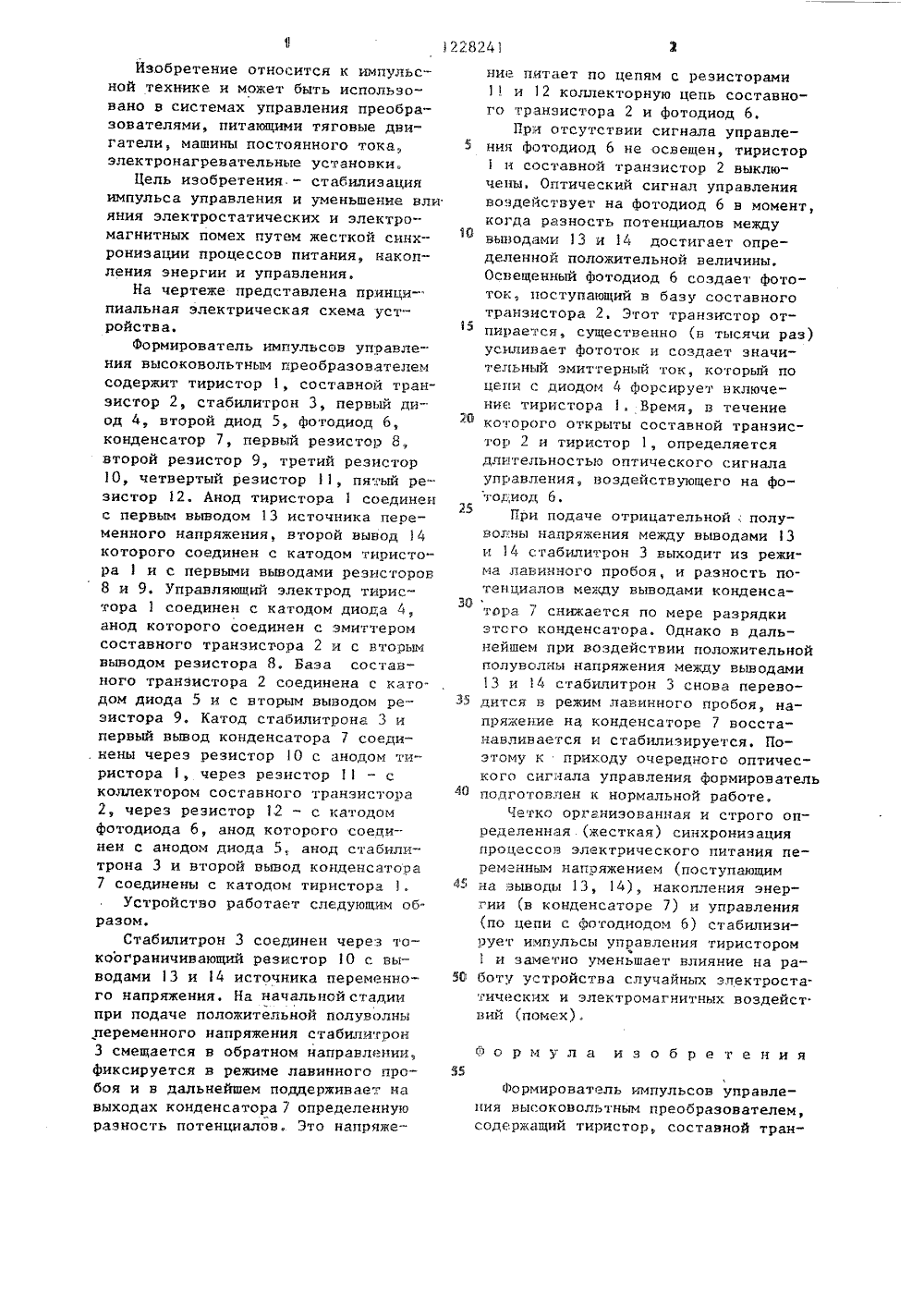

ОПИСАНИЕ ИЗОБРЕТЕНИ Рл т -," Фвм ТЕЛЬСТВУ Н АВТОРСКОМУ Ф Мйг ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИИ(71) Московский ордена Ленина и ордена Октябрьской Революции энергети.ческий институт(56) КИ 1 е С.С. Оралово 1 агогвв 1 гсЬ Ь 18 Ь-чо 1 а 8 е дс. сцггепг.ЕЮ. 1975, ч. 20, Р 3, р. 54.Иванов В.И., Аксенов А,И.,Юшин А.М. Полупроводниковые оптоэлектронные приборы Под. ред. Н,Н. Горюнова - М.: Энергоатомиздат, 1984,с. 136, рис. 8,6.(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ УПРАВЛЕНИЯ ВЫСОКОВОЛЬТНЫМ ПРЕОБРАЗОВАТЕЛЕМ(57) Изобретение относится к импульсной технике. Может использоваться в системах управления преобразователями, питакнцими тяговыедвигатели, машины постоянного тока,электронагревательные установки.Цель изобретения - стабилизация им"пульсов управления и уменьшение влияния электростатических и электромагнитных помех. Это достигаетсяжесткой синхронизацией процессов питания переменным напряжением, поступающим на выводы 13 и 14, накопленияэнергии в конденсаторе 7 и управления составным транзистором 2 по цепис фотодиодом 6. Это стабилизирует импульсы управления тиристором 1 иуменьшает влияние помех на работуустройства. Кроме того, устройствосодержит стабилитрон 3, диоды 4 и 5,конденсатор 7,резнсторы 8 и 12,1 ил.Изобретение относится к кчпульсной технике и может быть использовано в системах управления преобразователями, питающими тяговые двигатели, машины постоянного токаэлектронагревательные установкиЦель изобретения - стабилизацияимпульса управления и уменьшение влияния электростатических и электромагнитных помех путем жесткой синхронизации процессов питания, накопления энергии и управления,На чертеже представлена принци-пиальная электрическая схема устройства.Формирователь импульсов управления высоковольтным преобразователемсодержит тиристор 1, составной транзистор 2, стабилитрон 3, первьй диод 4, второй диод 5, фотодиод 6,конденсатор 7, первьй резистор 8второй резистор 9, третий резистор10, четвертый резистор 1, пятый резистор 12. Анод тиристора 1 соединенс первым выводом 13 источника переменного напряжения, второй вывод 14которого соединен с катодом тиристора 1 и с первыми выводами резисторов8 и 9, Управляющий электрод тиристора 1 соединен с катодом диода 4,анод которого соединен с эмиттеромсоставного транзистора 2 и с вторымвыводом резистора 8, База составного транзистора 2 соединена с катодом диода 5 и с вторым выводом резистора 9. Катод стабилитрона 3 ипервый вывод конденсатора 7 соеди,нены через резистор 10 с анодом тиристора 1, через резистор 11 - сколлектором составного транзистора2, через резистор 12 - с катодомфотодиода 6, анод которого соецинен с анодом диода 5., анод стабилитрона 3 и второй вывод конденсатора7 соединены с катодом тиристораУстройство работает следующим образом.Стабилитрон 3 соединен через токоограничивающий резистор 10 с выводами 13 и 14 источника переменного напряжения. На начальной стадиипри подаче положительной полуводныпеременного напряжения стабилитрон3 смещается в обратном направлении,фиксируется в режиме лавинного пробоя и в дальнейшем поддерживает навыходах конденсатора 7 определеннуюразность потенциалов, Это налряже: 5 1 О 5 2 О 25 До 35 4 О ДЯ ние питает по цепям с резисторами11. и 12 коллекторную цепь составного транзистора 2 и фотодиод 6,При отсутствии сигнала управления фотодиод 6 не освещен, тиристор1 и составной транзистор 2 выключены. Оптический сигнал управлениявоздействует на фотодиод 6 в момент,когда разность потенциалов междувыводами 3 и 14 достигает определенной положительной величины.Освещенный фотодиод б создает фототок, поступающий в базу составноготранзистора 2, Этот транзистор отпирается, существенно (в тысячи раз)усиливает фототок и создает значительный эмиттерный ток, которьй поцепи с диодом 4 форсирует включение тиристора 1. Время, в течениекоторого открыты составной транзистор 2 и тиристор 1, определяетсядлительностью оптического сигналауправления, воздействующего на фотодиоес 6,При подаче отрицательной; полуводны напряжения между выводами 13и 14 стабилитрон 3 выходит из режима лавинного пробоя, и разность потенциалов между выводами конденсатора 7 снижается по мере разрядкиэтсго конденсатора. Однако в дальнейшем при воздействии положительнойполуволны напряжения между выводами13 и 14 стабилитрон 3 снова переводится в режим лавинного пробоя, напряжение на конденсаторе 7 восстанавливается и стабилизируется, Поэтому к приходу очередного оптического сигнала управления формировательподготовлен к нормальной работе,Четко организованная и строго определенная (жесткая) синхронизацияпроцессов электрического питания переменным напряжением (поступающимна выводы 13, 14), накопления энергии (в конденсаторе 7) и управления(по цепи с фотодиодом 6) стабилизирует импульсы управления тиристоромв1 и заметно уменьшает влияние на работу устройства случайных злектростатических и электромагнитных воздейст.вий (помех) Формула изобретения Формирователь импульсов управления высоковольтным преобразователем, содержащий тиристор составной тран3 228241 зистор, стабилитрон, первый и второй диоды, фотодиод, конденсатор, пять резисторов, анод тиристора соединен с первым выводом источника переменно.го напряжения, второй вывод которого соединен с катодом тиристора и с пер.ными выводами первого и второго резисторов, управляющий электрод тирис.тора соединен с катодом первого диода, анод которого соединен с эмиттером составного транзистора и с вторым выводом первого резистора, база составного транзистора соединена с катодом второго диода и с вторым выводом второго резистора, о т л и -ч а ю щ и й с я тем, что, с цельв стабилизации импульса управления и уменьшения влияния электростатических и электромагнитных помех, катод стабилитрона и первый вывод,конденсатора соединены через третий резис тор с анодом тиристора, через четве 1 тый резистор -. с коллектором составного транзистора, через пятый ре О эистор - с катодом фатодиода, анодкоторого соединен с анодом второго диода, анод стабилитрона и второй вывод конденсатора соединены с катодом тиристоРа. Составитель А.СидоровРедактор М.Товтин Техред Г,Гербер Корректор В.Синицкая Заказ 2295/56 Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, РаФшская наб., д. 4/5
