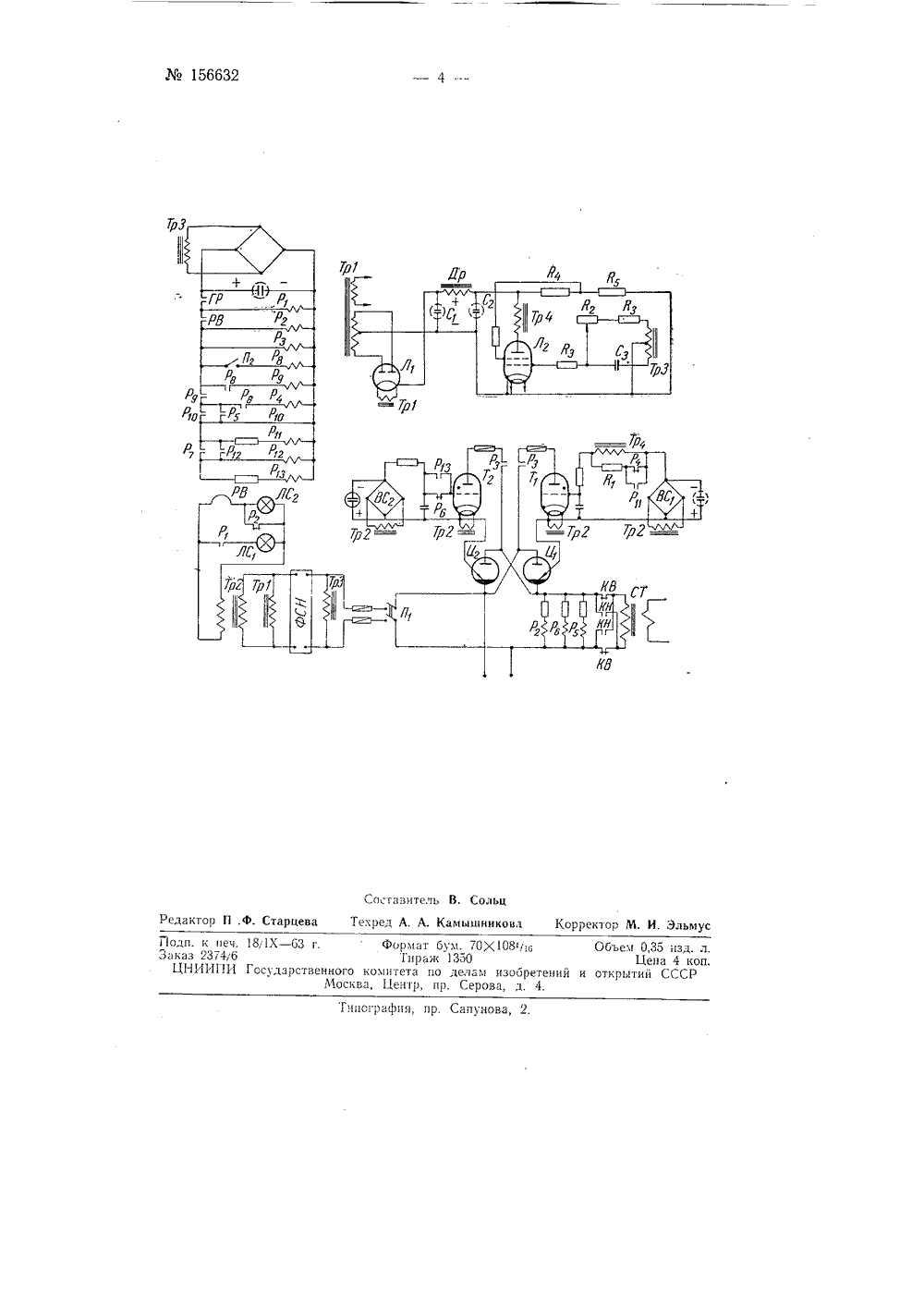

156632 Класс Н 05 Ь; 21 Ь, 292,СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ."оо л 51 тты ,:л 1 с 1,А Подписная группа М 98Р. Б. Рудзит, Я. А. Бакшас и Г, А. Кимеиис ДВУХИМПУЛЪСНЬ 1 Й ИГНИТРОННЫЙ СВАРОЧНЫЙП Р ВРЫ ВАт ЕЛЬЗаявлено 19 марта 1962 г. М 76957724.7в Комитет по делам изобретений и открытий при Совете Л 1 инистров СССР Опубликовано в Бюллетене изобретений и товарных знаков Хе 16 за 1963 г.Известный двухимпульсный прерыватель, содержаший два встречно-параллельно включенных игнитрона с тиратронами в цепях зажигания, систему реле, фазосдвигающий мост и блок питания, служит для управления сварочным током при сварке контактов по циклу с двумя импульсами (импульс подогрева - импульс сварки).Особенностью предлагаемого прерывателя является применение в нем реле, обмотка которого включена в цепь управления началом цикла сварки, а контакты в сеточную цепь первого тиратрона, поджнгаюшего игнитрон, пропускающий ток подогрева. В прерывателе применены также поляризованные реле с обмотками, включенными параллельно первичной обмотке сварочного тпансформатора, контакты которых отпирают второй тиратроц в цепи зажигания игнцтрона, пропускающего ток сварки, и запирают оба тиратрона после окончания цикла сварки. Такое выполнение прерывателя дает возможность включать ток на один период частоты питающей сети и регулировать таким образом эффективность значения сварочного тока в первом полу- периоде, Эффективное значение сварочного тока во втором голупериоде прерывателем не регулируется ц устанавливается переключением ступеней напряжения сварочного трансформатора.Предварительный запуск прерывателя производится выключателем П,. При этом начинают накаливаться катоды ламп .7 ь .7 а, питаемые от вторичных обмоток трансформатора Тр 1, и катоды тнратронов, гитаемые от вторичных обмоток трансформатора Тр 2. Контакты гидро- реле ГР не допускают запуска схемы без воды и отключают схему при прекращении ее подачи. При наличии напряжения и воды возбуждает156632ся реле Р, и зажигается зеленая сигнальная лампа ЛС Время предварительного запуска, равное 5,Рин, выдерживается при помощи теплового реле РВ, времени включенного через нормально замкнутые контакты реле Р. При срабатывании реле РВ времени возбуждается реле Р в результате чего зажигается красная сигнальная лампа ЛС 2, фиксирующая готовность прерывателя к сварке, и срабатывает реле Р, через нормально разо 1 сутые контак котороо подаес апржее на аноды тиратронов Т, и Т. Через трансформатор ТрЗ получают питание релейная схема и фазочувствительный мост.В схему прерывателя входят следующие основные узлы: главная силовая цепь, цепи поджигания Рпгннтронов и цепь питания. Главная силовая цепь состоит из двух игнитронов И и И, включенных встречно-параллельно между собой, первР 1 чной обмотки сварочного трансформатора СТ и контактов реверсивного пускателя КВ и Ко, Цепи поджигания игнитронов построены на принципе подачи напряжения на поджигатели со своих анодов через тиоатроны Т и Т и содержат нормально открытые контакты реле Р;,. На сетки тиратронов 7, и Т. подается отрицательное запирающее напряжение с селековых выпрямителей ВС, и ВС.В сеточную цепь тиратрона Т последовательно с выпрямителем ВС, включена вторичная обмотка пик-трансформатора Тр 4, подающего в нужные моменты времени положительные импульсы, отпирающие иратрон Т,. Пока эта обмотка зашунтирована сопротивлением Рс 1, тиратрон Т, заперт. При размьпсани 1 контактов реле Р, первый же положительный импульс отпирает тРратрон Т,. Первый пелупериод сварочного тока возбуждает поляризованные реле Р;, (трехпозицион ое), Р, (двухпозиционпое с нейтральной регулировкой) и Р-, (трехпозиционное), в результате чего замык 21 отся контакты реле Р; (положительные Р 1:1 пульсы зяпунтрованы) и ряз:ы 1 сяютс сонтакты(1 иратрон Т Отсрыт) к мо.1 енту нарастания ЯноднОГО нап)зяжения Во втором полупериоде. Второй полупериод сварочного тока возбуждает те ке реле Р;Р и Р-якори которых перебрасываются в обратное положение, в результате чего замыкаются контакты реле Р-, и Р(тира- трон Т 2 заперт).В цепи, задающие режим работы нгнитрона, входят; анодный выпрямитель, фазорегулирующий мост, схема связи и блок питания.АРОдпыР 1 выпрямитель состоит Рз двуханодРОго кенотрона 2 лампе Л с питяющиыР 1 ее 2 ноднои Р 121 са;ьнОЙ Обмотсяхи, трансформатора Тр 3 и сглажива 1 ощего фильтра, образованного конденсаторами С С и дросселем Др.ФазорегулируОщий мост состоит из вторичной обмотки трансформатора Трд, сопротивлений Р, й и конденсатора С, Напряжение на диагОнали моста (управляю 1 цая сетка - сатОд лампы Л 2) может Оыть сдвинуто по фазе относительно сетевого напряжения питания измене- кием регулируемого сопротивления 7 с,Схема связи образована лампой Л и импульсным трансформатором Тр 4. К экранной сетке лампы Л, прилосено напряжение с делителя напряжения Р 1 - Й.-, к ее управляющей сетке - переменное напряжение с фазорегулирующей цепи, В анодной цепи лампы Л, протекает анодный ток прямоугольной формы, который индуктирует в обмотке трансформатора Тр 4 импульсы напряжения, отпираюшие тиратрон Т,. Изменением сопротивления Р достигается сдвиг отпираюцих тиратроп Т, импульсов относительно сетевого напряжения, чем осуществляется регулиРование момента зажигания игнитрона И, и, тем самым, эффективное значение тока в импульсе подогрева.М 1)6632Прерыватель получает питание от той же сети, которая питает сварочный трансформатор. Напряжение через выклюцятел. П, подается на первичную обмотку трансформатора ТрЗ иа вход феррорезоцацсного стабилизатора ФСН, через который питается вся схема, кроме первичной обмотки трансформатора ТрЗ. Вторичная обмотка которого получает неискаженное напряжение питающей сети для фазорегул:1- рующего моста.После предварительного запуска управле е включением сварочного тока производится замыкание) Выключателя П. При этом спабатывает реле Р,контакты которого включают реле Р, в результате чего срабатывает реле Р 1. Нормально замкнутые контакты реле Р, В сеточной цепи тиратрона Т, размыкаются. Первьш же положительный импульс напряжения во вторичной обмотке трансформатора Тр 4 открывает тиратрон Т. Регулирование сдвига по фазе отпираюших импульсов относительно сетевого напряжения осуществляется потенциометром фазовращающего моста.При протекании первого полупериода тока через первичную обмотку сварочного трансформатора СТ срабатывают поляризованные реле Р- Р, и Рт. При замыкании контактов реле Р,-, срабатывает реле Р), которое самозамыкается и включает реле Р 1,. Контакты реле Р, шунтируОт Все последующие поло)кительые 1 мпульсы напржеи В еоной цепи тгратроца Т пока разомкн;ты контакты реле Р,. Эти) обеспечивается включение тока ип итроном О, только па одн полу- период,ОбОтки реле Вк;почець Так",:, Оопазом. что ток первого пол периода не замыкает контакты Р-, (якорь пеоеорасывается к нерабочем контакту) и размыкает контакты Р в сеточной цепи тратрона Т., тем са)ым Отпирая тир атрон. Игнитрон О) зажпГяется кяк только бдет достигнут соответствующий потенциал ца аноде тпратрона Т,.При протекании второго полуперпода тока якорь реле Р, возвра- ЦЯЕТСЯ В ИСХОДНОЕ ПОЛОЖЕНИЕ, За)1 ЫКЯЯСЬ С РЯООЧИ) КОНТЯКТОМ, и ПОД- ключает к сетке тиратрона Т, запирающий потенциал. Для повышеня паде)кности быстрого запирания тиратрона Т, используется реле Р- при замыкании контактОВ КО)орого сраоятыВяют реле Р) и Рд. Контакты реле 1 З подключают к сетке тиратроца Т отрицательньш потенциал, Этих Ооеспечивяется Включение тока ИГитроном УХ. Только один полупериод.Для повторения цикла размыкается и вновь замыкается выключатель ППредмет изобретенияДвухимпульсный игнитронный сварочный прерыватель, содержащий два встречно-параллельно включенных игнитрона с тпратронамп в цепях зажигания, систему реле, фазосдвигающий мост и блок питания, о т л и ч а ю ш и й с я тем, что, с целью осуществления подогреза свариваемых деталей и сварки В течение одного периода частоты питающей сети, прерыватель содержит реле, обмотка которого включена в цепь управления началом цикла сварки, а контакты - в сеточнуо цепь первого тиратрона, поджигающего игцитрон, пропускающий ток подогрева, и поляризованные реле с обмотками, включенными параллельно первичной обмотке сварочного трансформатора, контакты которых отпирают второй тиратрон в цепи зажигания игнптрона, пропускающего ток сварки, и задираот оба тиратрона после окончания цикла сварки,(1 Х - 63 г. Форма Тпр осудзрственного комитета Москва, Центр
