Сепаратор сыпучих материалов

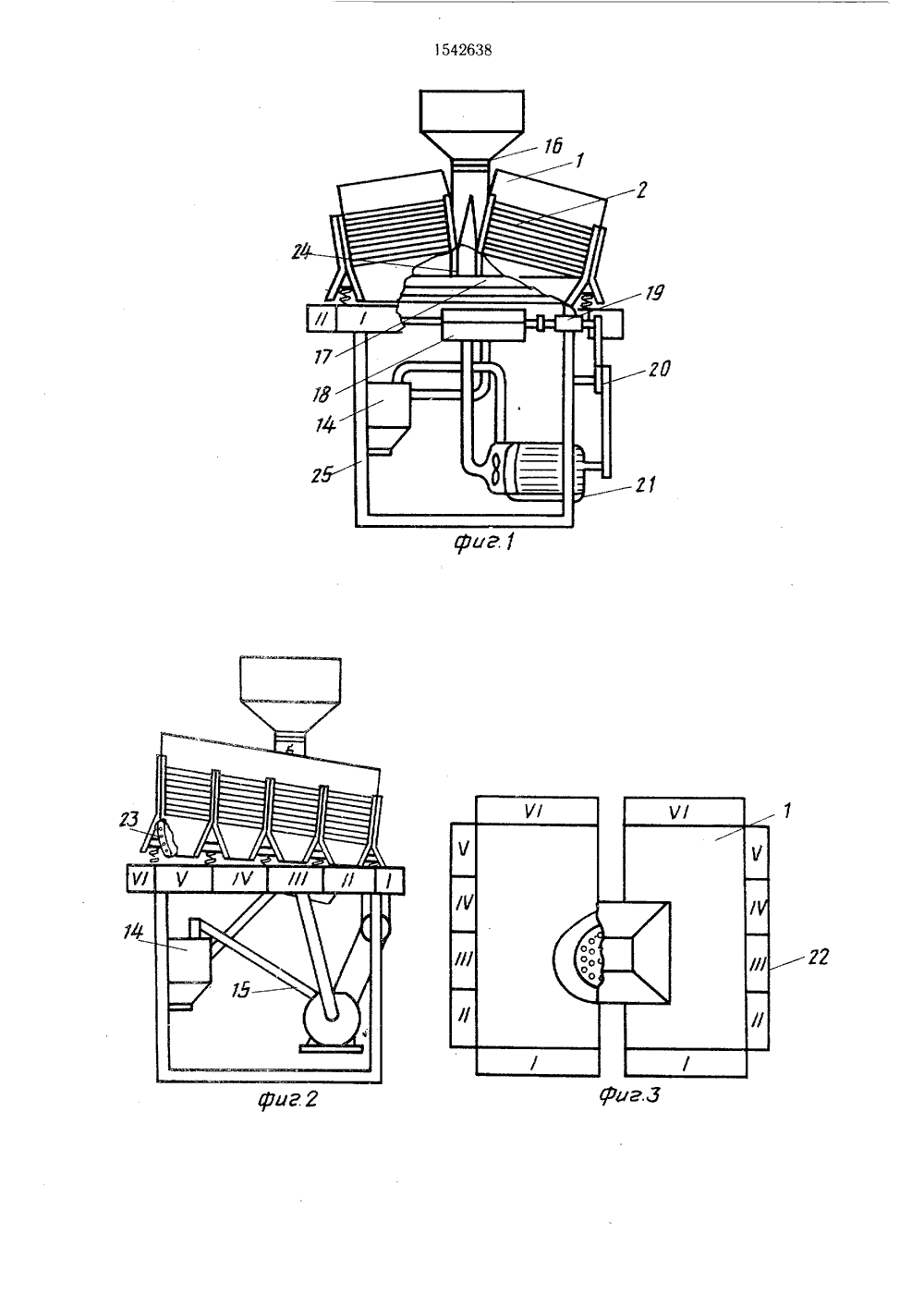

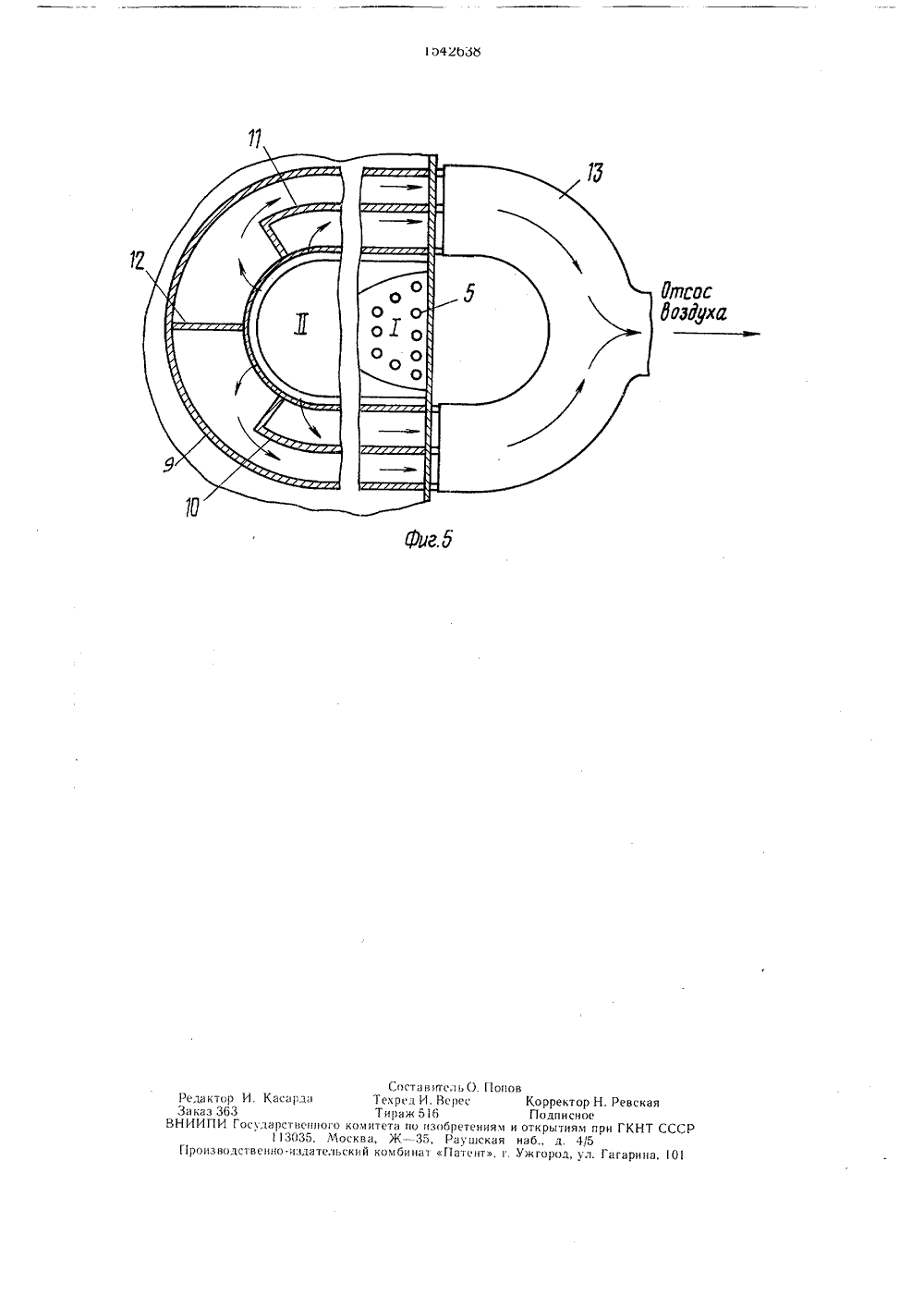

(71) Харьковский инэлектрификации сель(56) Авторское свиде1228929, кл. В 07 ститут механизации икого хозяйстваА. Шептур,Гудым тельство СССРВ 13/00, 1984. ГОСУДАРСТВЕННЫЙ КОМИТЕПО ИЗОБРЕТЕНИЯМ И ОТНРЬППРИ ГКНТ СССР ОПИСАНИЕ ИЗОБР К А ВТОРСКОМУ СВИДЕТЕЛЬСТ(57) Изобретение относится к сельскому хозяйству и предназначено лля очистки сельскохозяйственных культур. Цель - снижение запыленности окружающей срелы и повышение четкости сепарации за счет создания разрежения над зонами загрузки и рассредоточения материала (М). Для этого сепаратор снабжен системой отсоса воздуха в виде кожухов 8, соединенных гибким шлангом 13 с линией отсоса воздуха из них. Кожуха 8 размещены на нижних сторонах установленных ярусами в пакеты наклонных фрикционных поверхностей (ФП) 1 с зазорами с нижележащими поверхностями нал зонами загрузки и рассредоточения М. В каждом кожухе 8 по ЯО 1542638 периметру данных зон выполнены окна.Кажлое окно индивидуально за счет перегородок 10 и 11 в кожухе 8 сообгцено с линией отсоса воздуха, связанной с циклоном и всасывающим патрубком. Из бункера М подается на ФП 1 в зону загрузки, куда через установленные в пластинах 4 приспособления 3 рассредоточения насалки (Н) 6 подается поток воздуха от привода, связанного с вибровозбулителем.Пол действием воздушного потока выделяются плоские, шероховатые и менее упругие семена. Воздух, прошедший через слой М, вместе с пылевидными частицами и легкими примесями попадает в кожух 8 и по шлангу 13 - в циклон, где очищается и вновь приводом подается к Н 6. Количество воздуха, отсасываемого из пространствамежду ФП 1, больше количества воздуха, подаваемого в это пространство через Н 6.Следовательно, в плоскостное пространство воздух будет полсасываться из окружаюпгей срелы, исключая тем самым ее запыленность. При этом в зоне окончательного разделения М исключается влияние возлуш- фаад ного потока, подаваемого Н 6, и разлеление осуществляется только по фрикционным и упругим свойствам на вибрирук)щих ФП 1, что повышает четкость разделения М. М 5 ил. СйФормула изобретения 50 55 Изобретение относится к сельскому хозяйству и может быть использовано для очистки сельскохозяйственных культур.Цель изобретения - снижение запыленности окружаюгцей среды и повышение четкости сепарации за счет создания разрежения над зонами загрузки и рассредоточения материала.На фиг. 1 - 3 изображена принципиальная конструктивная схема сепаратора сыпучих материалов (три проекции); на фиг.4 и 5 - конструктивное выполнение системы отсоса воздуха (две проекции).Сепаратор сыпучих материалов (фиг.- 3) включает наклонные фрикционные не- перфорированные поверхности 1, установленные ярусами в пакеты 2. В зоне 1 загрузки каждая фрикционная поверхность 1 снабжена приспособлением 3 предварительного рассредоточения, вклю ающим сменные пластины 4 с наклонными отверстиями 5. В пластинах 4 установлены насадки 6, которые собраны в блоки 7 с возможностью изменения угла наклона насадок 6.Над зонами 11 загрузки и предварительного рассредоточения материала установлены кожухи 8 для отсоса запыленного воздуха. Кожух 8 состоит из корпуса 9, боковых 1 О и 11 и центральной 12 перегородок, разделяющих кожух на секции. Кожух 8 соединен гибким шлангом 13 с линией отсоса воздуха, связанной с циклоном 14 и всасывающим патрубком 5. Кожух 8 для отсоса запыленного воздуха закрепляется на нижней стороне выше расположенной фрикционной поверхности 1 пакета 2 (фиг. 4).Между пакетами 2 фрикционных поверхностей установлено загрузочное приспособление - бункер 16, Пакеты установлены на раме 7, связанной с вибровозбудителем 18. Последний через передаточные механизмы 19 и 20 связан с приводом 21. По периметру фри кционных поверхностей установлены приемники продуктов 22 разделения. Фрикционные неперфорированные поверхности 1 при помощи механизмов регулировки - продольного 23 и поперечного 24 закреплены на раме 17. Последняя установлена на станине 25. Привод 2 имеет двойное расположение вентиляторов для непосредственного охлаждения самого электродвигателя и для подачи во;дугцного потока к насадкам 6. Причем воздух вентиляторы всасывают через всасывающий патрубок 15 из циклона 14. Кожухи 8 с линиями отсоса воздуха образуют систему отсоса воздуха. В каждом кожухе 8 по периметру зон 1 и 11 выполнены окна, индивидуально сообгценные за счет перегородок 1 О и 11 с линией отсоса воздуха.Сепаратор сыпучих материалов работает следующим образом. 5 10 45 20 25 30 35 40 Семенной материал из бункера 16 подается на фрикционные поверхности 1 в зону 1 загрузки. В зону 1 также под определенным углом через насадки 6 подается поток воздуха от привода 2. Под действием воздушного потока в верхнюю часть зоны 11 рассредоточения выделяются плоские, шероховатые, менее упругие семена, что позволяет уменьшить насыщенность зоны загрузки 1 и рассредоточения 11 этими частицами, исключить в значительной степени взаимное столкновение и увеличение частиц разноименных фракций.Воздух, прошедш и й через слой материала, вместе с пылевидными частицами и легкими примесями попадает в кожух 8 и по гибкому шлангу 13 поступает в циклон 14, где воздух очищается от примесей и через всасывающий патрубок 15 приводом 21 подается опять к насадкам 6. Установка перегородок 10 - 12 в корпусе кожуха 8 обеспечивает равномерный отсос воздуха по периметру приспособления 3 предварительного рассредоточения, прошедшего через слой материала. Так как воздух, забираемый через кожух 8, расходуется для подачи в насадки 6 и для обдува электродвигателя привода 21, то количество отсасываемого воздуха с пространства между фрикционными плоскостями 1 пакета 2 несколько больше количества воздуха, подаваемого в это пространство через насадки 6. Следовательно, при работе сепаратора в плоскостное пространство воздух подсасывается из окружающей среды, тем самым, исключая ее запыленность.Кроме этого, в зоне окончательного разделения материала на движение семян исключается влияние воздушного потока, подаваемого насадками 6, и разделение осугцествляется только по фрикционным и упругим свойствам на вибрирующих фрикционных поверхностях. Тем самым повышается четкость их разделения. Сепаратор сыпучих материалов по авт. св. )Хо 1228929, отличающийся тем, что, с целью снижения запыленности окружающей среды и повышения четкости сепарации за счет создания разрежения над зонами загрузки и рассредоточения материала, сепаратор снабжен системой отсоса воздуха в виде кожухов, установленных на нижних сторонах фрикционных поверхностей с зазорами с нижележагцими поверхностями под зонами загрузки и рассредоточения материала, и линий отсоса воздуха из кожухов, при этом в каждом кожухе по периметру данных зон выполнены окна, каждое из которых индивидуально сообщено с линией отсоса воздуха.ССР СоставитсльО. ПТекред И. Вс 1 есТираж 516го комитета по изобретениМосква, Ж 35, Рау шскльскнй комбинат Гатент Корректор Н РевскаяПодписноем и открытиям при ГКНТ Ся на 6., д. 4/5г. Ужгород, угь Гагарина, 0
