Стенд для испытания стеновых панелей

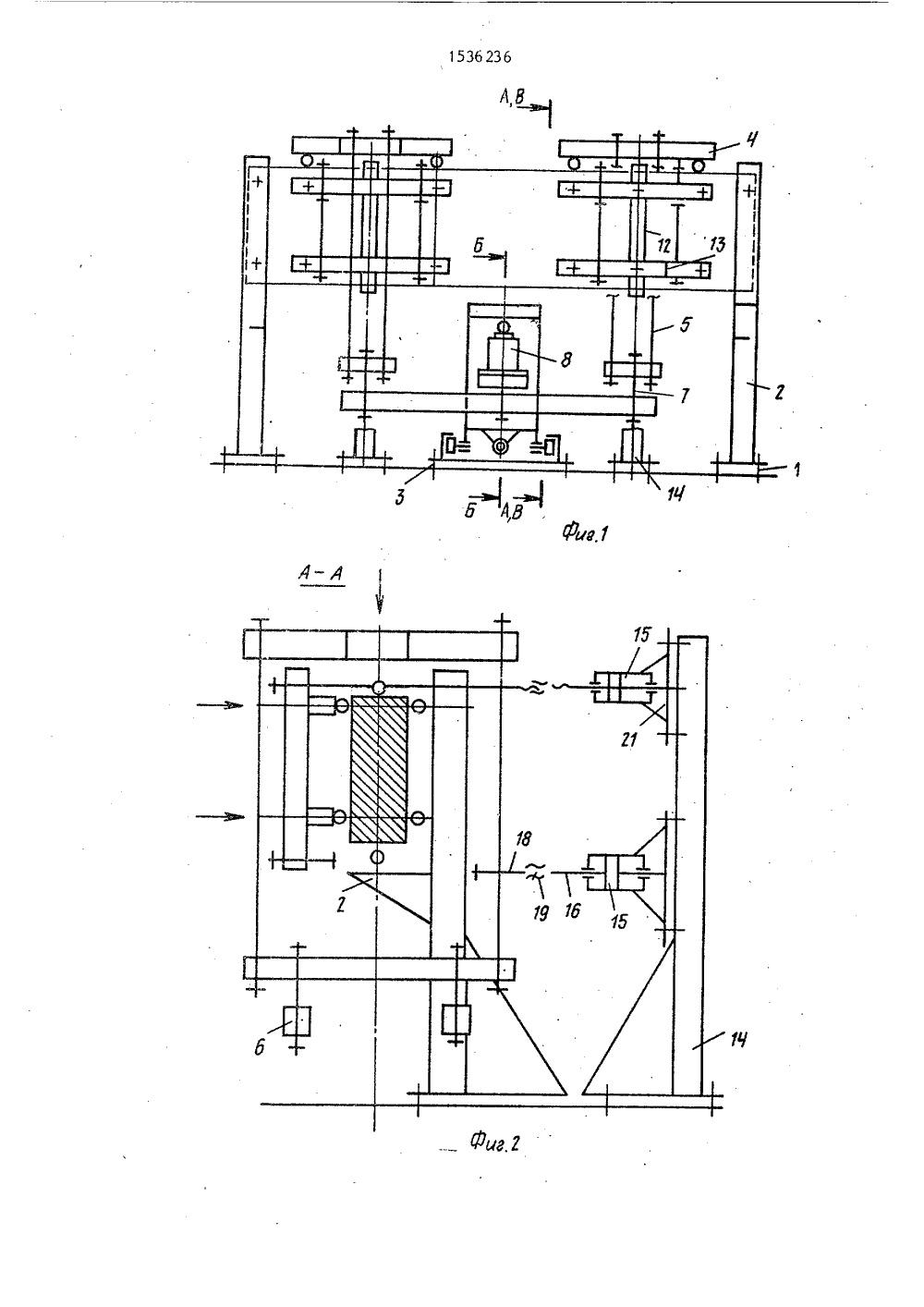

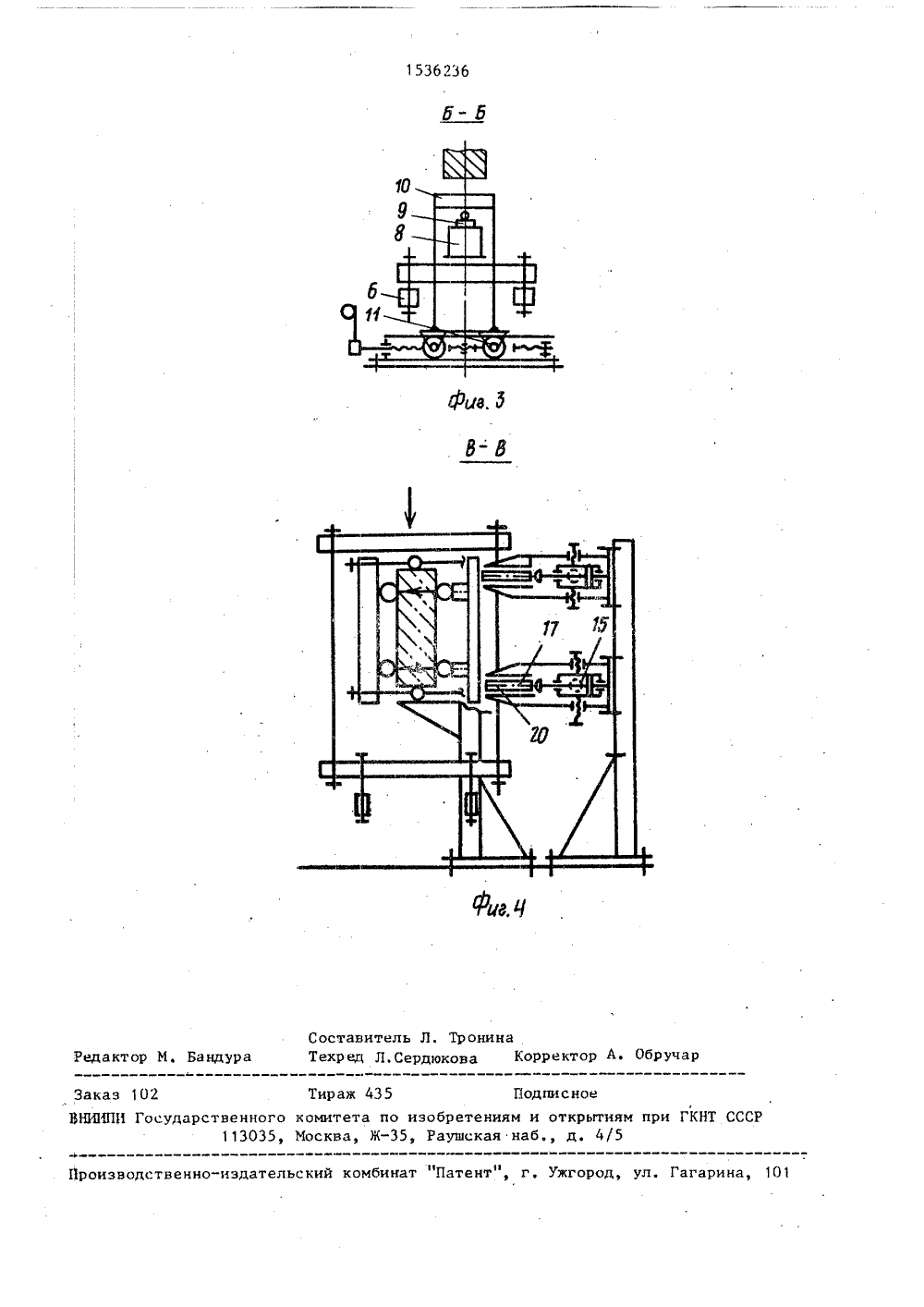

(19) (11) С 01 М 19 НИЕ ИЗОБРЕТЕНИЯ 33 юл.92ально-консо научно-иута строитКучеренк у кторс коеледова"ьных конГбсстроя опылов,в трониям тся к строител спытаниям стро е г узче ервых пак кото 2 и напне ятся опорные стои ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГКНТ СССР АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(21) 4307545/23- (22) 2109,8 7 (46) 15.01,90. Б (71) Эксперимент бюро Центральног тельского инстит струкций им. В,Л СССР(54) СТЕНД ДПЯ ИСПНТАНИЯ СТЕНОВЫХНЕЛЕЙ(57) Изобретение относится к с ительству, в частности к испыта Изобретение относи ству, в частности к и телъесьсх и зделий е Целью изобретения является расшир ние Функциональных возможностей,На Фиг. 1 изображен стенд, общи вид; на Фиг. 2 - сечение Л-А на фи при приложении горизонтальной нагр ки на панель слева; на фиг. 3 - се ние Б-Б на Фиг. 1 при приложении в тикальной нагрузки на панель; на фиг, 4 - сечение В-В на Фиг. 1 при приложении горизонтальной нагрузкисель справа.енд для испытания стеносодержит силовой пол 1 строительных изделий. Целью иэобрете" ния является расширение Функциональ" ных возможностей. Стенд для испытания атеновых панелей содержит силовой код, опорные стойки, приспособление для создания вертикальной нагрузки на панель, включающее систему силовых балок, соединенных между собой тягами, объединяющую их силовую балку с гидроцилиндром и тележкой с упорной балкой, а приспособление для создания горизонтальной нагрузки содержит систему силовых балок, соединенных тягами, и дополнительные опорные стойки с гидроцилиндрами, штоки которых снабжены сменили стержнями. При этом те- а лежка размещена на направляющих сило- Е вого пола, установленных перпендикулярно его продольной оси, 4 ил. равляющие 3, перпендикулярные про- Яддольной оси силового пола 1.Приспособление для вертикальнойнагрузки на панель содержит системусиловых балок 4, соединенных междусобой тягами 5, объединяющую силовуюбалку 6, соединенную с системой си"ловых балок 4 посредством тяг 7, приэтом на объединяющую силовую балку 6установлен гидроцилиндр 8, шток 9которого сперт в упорную балку 10,размещенную на тележке 11, установ- вамленной на направляющих 3 силовогопола. Кроме того, объединяющая силоваябалка б размещена на тележке 11,Приспособление для создания горизонтальной нагрузки содержит системусиловых балок 12,13, соединенных междусобой тягами,В зависимости от направления создания силовой горизонтальной нагрузки системы силовых балок 12, 13 наве 5шиваются на панель с одной или другойстороны.Приспособление для создания горизонтальной нагрузки содержит такжедополнительные спорные стойки 14,снабженные гидроцилиндрами 15, штоки16 соединены с системой силовых ба,лок 12, 13 посредством сменных стерж ней 17, 18, Сменные стержни 18 вынолиены со сгонными муФтами 1.9 а. сменные стержни 17 снабжены на концах шариками 20.Гидроцилиндры 15 в зависимости отстороны приложения горизонтальнойнагрузки крепятся на дополнительных,ются на панель шаровыми опорами.Для обеспечения горизонтальныхнагрузок, различных по величине и рас,полОженных на двух уровнях панели,верхние два гидроцилиндра 15 соединены между собой последовательно, а ниж"ние - между собой последовательно ис отдельными насосньни станциями .(непоказано).Стенд для испытания стеновых па 35нелей оборудован площадками, настилами, стойками для крепления проги"бомеров,Стенд для испытания стеновых панелей работает следующим образом.На силовом полу 1 устанавливаютопорные стойки 2 на расстоянии, зависящем от длины испытываемой панели,На испытываемую панель, а зависимости от того с какой стороны будет приложена горизонтальная нагрузка, устанавливают силовые балки 12,13 с тяга-ми и соединяют их с гидроцилиндрами1 15 при помощи сменных стержней с о сгонньии муФтами 19 или шариками 20. Затеи устанавливают систему силовых балок 4 с тягами 5 и объединяющую силовую балку 6 с гидроцилиндром 8,Нток 9 гидроцилиндра 8 упирается через шарнир в упорную балку 10, размещенную на тележке 11, которая пере-; мещается по направляющим 3, установленньк перпендикулярно испытываемой панели.Подвижная тележка 11 обеспечивает возможность слежения упорной балки 10 эа балками 6,4, которые перемещаются в результате деФормации панели.Формула изобретенияСтенд для испытания стеновых пан- лей, содержащий силовой пол, опорны. стойки, приспособления для создания вертикальной и горизонтальной нагрузок, с.одержащие системы силовых балок соединенных между собой тягами, и из мерительные приспособления, о т л и ч а ю щ и й с я тем, что, с целью расширения Фуп 1 циональных возможностей, силовой пол снабжен направляющиии, перпендикулярными его продольной оси, приспособление для создания вер- тикальной нагрузки снабжено объединя- ющей силовой балкой, гидроцилиндром и тележкой с упорной балкой, а приспособление для создания горизонтальной нагрузки - дополнительными опорными стойками с гидроцилиндрами,штоо ки которых снабжены сменными стержнями, при этом объединяющая балка с гидроцилиндрами установлена на тележке, размещенной на направляющих силового поля, и соединена тягами с системой силовых балок для создания вертикальной нагрузки, шток гидроцилиндра объединяющей балки оперт на упорную балку тележки, а сменные стержни соединены с системой силовых балок для создания горизонтальной нагрузки. )1536236 оставитель Л. Тронинаехред Л.Сердюкова Корректо бручар Редактор М, Бандура с Т СССР открьггиям при д. 4/5 Производственно-издательский комбинат "Патент", г. Уж ул. Га гари на, 10 Заказ 102 Тираж 435 1 НИИПИ Государственного комитета по113035, Москва, ЖПод зобретениям и Раушская наб
