Формирователь импульсов

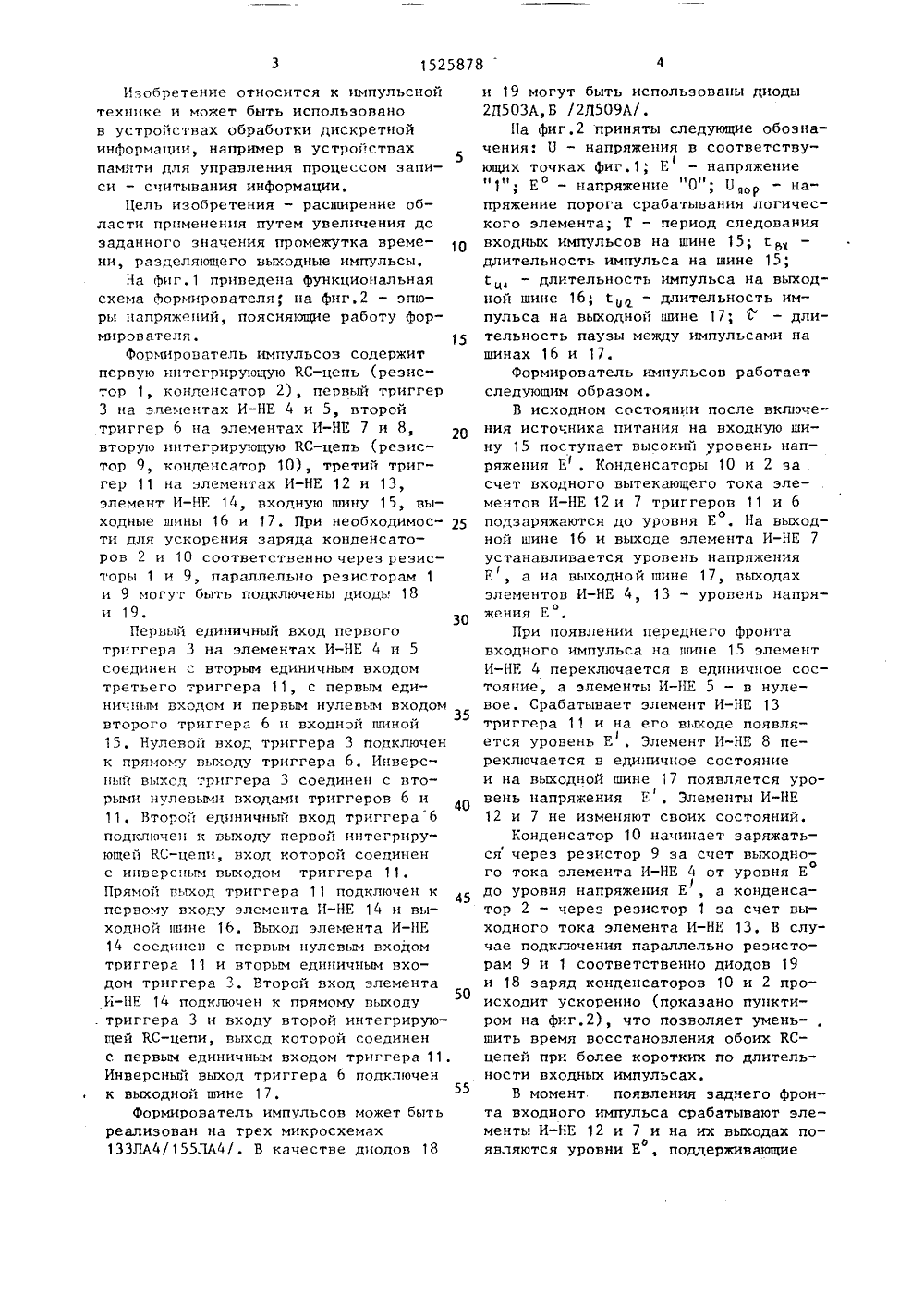

(19 4 Н 03 К 5/01 ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИК А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ ме 3 00 г,1(56) Авторское свидетельство СССР У 621076, кл. Н 03 К 5/01, 1978.Авторское свидетельство СССР Кф 790180, кл. Н 03 К 5/О 1, 980, (54) ФОРМИРОВАТЕЛЬ ИИПУЛЬСОВ (57) Изобретение может быть использовано в импульсной и вычислительной технике. Цель изобретения - расширение области применения формирователя - достигается за счет увеличения до заданного значения промежутка врени, разделяющего выходные импульсы Устройство содержит первую интегрирующую КС-цепь (резистор 8, конденсатор 9), первый триггер на элементахИ-НЕ 6, 7, второй триггер 11 на элемечтах И-НЕ 17, 18, вторую интегрирующую КС-цепь (резистор 1, конденсатор 2), третий триггер 4 на элементах И-НЕ 15, 16, элемент И-НЕ 5,входную шину 12, выходные шины 13,14, Поставленная цель достигаетсявведением элемента И-НЕ 5, второй интегрирующей цепи (элементы 1, 2) итретьего триггера 4. Это позволяетсформировать на двух выходных шинахимпульсы, разделенные во времени между собой на наперед заданный промежуток времени. 2 ил, 1525878Изобретение относится к импульснойтехнике и может быть использованов устройствах обработки дискретнойинформации, например в устройствахпамяти для управления процессом записи - считывания информации,Цель изобретения - расширение области применения путем увеличения дозаданного значения промежутка времени, разделяющего выходные импульсы,На фцг,1 приведена функциональнаясхема формирователя; ца фиг,2 - эпюры напряжений, поясняющие работу формирователя. 15Формироватепь импульсов содержитпервую интегрирующую КС-цепь (резистор 1, конденсатор 2), первый триггер3 ца элементах И-НЕ 4 и 5, второйтриггер 6 ца элементах И-НЕ 7 и 8,вторую интегрирующую КС-цепь (резистор 9, конденсатор 10), третий триггер 11 на элементах И-НЕ 12 и 13,элемент И-НЕ 14, входную шину 15, выходные шины 16 и 17. При необходимости для ускорения заряда конденсаторов 2 и 10 соответственно через резисторы 1 и 9, параллельно резисторам 1и 9 могут быть подключены диодь. 18и 19.30Первый единичный вход первоготриггера 3 на элементах И-НЕ 4 и 5соединен с вторым единичным входомтретьего триггера 11, с первым едицичцым входом и первым нулевым входом35второго триггера б и входной пиной15, Нулевой вход триггера 3 подключенк прямому вьходу триггера 6. Инверсный выход триггера 3 соединен с вторыми нулевыми входами триггеров б и 4011. Второй единичный вход триггера 6подключец к выходу первой интегрирующей КС-цепи, вход которой соединенс инверсным выходом триггера 11.Прямой выход триггера 11 подключен к 45первому входу элемента И-НЕ 14 и выходной ииве 16, Выход элемента И-НЕ14 соединен с первым нулевым входомтриггера 11 и вторым единичным входом триггера 3. Второй вход элементаИ-НЕ 14 подключен к прямому выходу50. триггера 3 и входу второй интегрирующей КС-цепи, выход которой соединенс первым единичным входом триггера 11.Инверснь выход триггера б подключенк выходной шине 17,Формирователь импульсов может бытьреализован на трех микросхемах133 ЛА 4/155 ЛА 4/. В качестве диодов 18 и 19 могут быть использованы диоды2 Д 503 А,Б /2 Л 509 А/.На фиг,2 приняты следующие обозначения: Б - напряжения в соответствующих точках фиг.1; Е - напряжение" 1" Е- напряжение "0" Б рор - напряжение порога срабатывания логического элемента; Т - период следованиявходных импульсов на шине 15; сдлительность импульса на шине 15;Сц - длительность импульса на выходной шине 16, со - длительность импульса на выходной шине 17; " - длительность паузы между импульсами нашинах 16 и 17.Формирователь импульсов работаетследующим образом.В исходном состоянии после вклочения источника питания на входную шину 15 поступает высокий уровень напряжения Е . Конденсаторы 10 и 2 засчет входного вытекающего тока элементов И-НЕ 12 и 7 триггеров 11 и 6оподзаряжаются до уровня Е , На выходной шине 16 и выходе элемента И-НЕ 7устанавливается уровень напряженияЕ , а ца выходной шине 17, выходахэлементов И-НЕ 4, 13 - уровень напряожения ЕПри появлении переднего фронтавходного импульса ца шине 15 элементИ-НЕ 4 переключается в единичное состояние, а элементы И-НЕ 5 - в нулевоеСрабатывает элемент И-НЕ 13триггера 11 и на его выходе появляется уровень Е , Элемент И-НЕ 8 переключается в единичное состояниеи на выходной шине 17 появляется уровень напряжения Е , Элементы И-НЕ12 и 7 не изменяют своих состояний.Конденсатор 10 начинает заряжаться через резистор 9 за счет выходноого тока элемента И-НЕ 4 от уровня Едо уровня напряжения Е , а конденса/тор 2 - через резистор 1 за счет выходного тока элемента И-НЕ 13, В случае подключения параллельно резисторам 9 и 1 соответственно диодов 19и 18 заряд конденсаторов 10 и 2 происходит ускоренно (прказано пунктиром на фиг,2), что позволяет умень-,шить время восстановления обоих КСцепей при более коротких по длительности входных импульсах,В момент появления заднего фронта входного импульса срабатывают элементы И-НЕ 12 и 7 и на их выходах пооявляются уровни Е , поддерживающие5 15258элементы И-НЕ 13, 8 в закрытом состоянии, На выходной шине 16 появляется передний фронт выходного импульса, Одновременно с этим элементыИ-НЕ 14 и 5 переключаются в единичноесостояние, а элемент И-НЕ 4 - в нулевое, На выходной шине 17 импульс отсутствует. С этого момента времениначинается процесс разряда конденсатора 1 О через резистор 9 и выход открытого элемента И-НЕ 4 от уровня Едо уровня ЕоПри достижении напряжения на конденсаторе 10 порогового уровня У,рсрабатывает элемент И-НЕ 12, на еговыходе появляется уровень Е, т,е,формируется задний фронт импульса навыходной шине 16. При этом элементИ-НЕ 13 переключается в нулевое состояние, дополнительно запирая элементИ-НЕ 12. За счет быстрого переключения триггера 11 в исходное состояниепри достижении напряжения на конденсаторе 10 значения Бзадниц фронт 25выходного импульса на шине 16 формируется с достаточно крутым фронтом,Длительность импульса на шине 16определяется выражениемЕ 30К С1 о1Опоргде К - сопротивление резистора 9;С,о - емкость конденсатора 10Е - напряжение логической единицы; 35У- напряжение порога срабатывания логического элемента.При появлении на выходе элементаИ-НЕ 13 триггера 11 уровня Е начинается процесс разряда конденсатора 2 40через резистор 1 и выход открытогоэлемента И-НЕ 13 от уровня Е до,оуровня Е , В момент достижения напряжения на конденсаторе 2 пороговогозначения Бсрабатывает элемент 45И-НЕ 7, на его выходе появляется уровень напряжения Е . Элемент И-НЕ 8(переключается при этом в нулевое состояние, дополнительно запирая элемент И-НЕ 7,78 6 ем импульса на шине 17 определяется длительностью лЕь=5 Упоргде К, - сопротивление резистора 1,С - емкость конденсатора 2,Выходной импульс на шине 17 оканчивается в момент прихода очередноговходного импульса на шину 15, Далеевсе процессы повторяются.Длительность импульса на шине 17определяется выражением 50 На выходной шине 17 появляется передний фронт выходного импульса, При этом быстрое переключение триггера 6 в исходное состояние обеспечивает высокую крутизну переднего фронта импульса на шине 17.Промежуток времени между окончанием импульса на шине 16 и появленис =Т-с -(РС +РС) -ЕО вх 9 (О 1 2 11поргде Т - период следования входных импульсов;св - длительность входного импульса.Таким образом, на выходных шинах16 и 17 формируются выходные импульсыс крутыми фронтами, разделенные между собой промежутком времени , длительность которого определяется постоянной времени разряда первой интегрирующей КС-цепи (резистор 1, конденсатор 2).Импульс на шине 16 появляется вмомент окончания входного импульса,а импульс ца шине 17 оканчивается вмомент появления очередного входногоимпульса,Предлагаемьп формирователь позволяет сформировать на двух выходныхшинах импульсы, разделенные во времени между собой на наперед заданный(приемлемьпМ промежуток времени, длительность которого определяется постоянной времени разряда первой интегрирующей КС-цепи и выбирается достаточной для надежной работы формирователя с другими устройствами, Это связано с тем, что передний фронт выходного импульса на шине 17 появляетсяне сразу после окончания выходногоимпульса на шине 16, а только черезвремя, когда напряжение на конденсаторе 2 первой интегрирующей КС-цепиуменьшается до величины, равной порогу переключения элемента И-НЕ 8триггера 6.Формула изобретения Формирователь импульсов, содержащий два триггера, первый единичньп вход первого из которых соединен с первым единичным и первым нулевым входами второго триггера, второй ну1525878Составитель О,БураковРедактор И.Касарда Техред П,Олийнык Корре Васильев иэоб Раоиэводственно-издательский комбинат "Патент", г.ужго Гагарина,левой вход которого подключен к инверсному выходу первого триггера, нулевой вход которого соединен с прямымвыходом второго триггера, второй единичный вход которого подключен к выходу первой интегрирующей КС-цепи,а инверсный выход - к первой выходнойшине, о т л и ч а ю щ и й с я тем,что, с целью расширения области применения путем увеличения до заданного значения промежутка времени, разделяющего выходные импульсы, в неговведены элемент И-НЕ, вторая интегрирующая КС-цепь и третий триггер, причем вход первой интегрирующеи КС-цепи соединен с инверсным выходом треЗаказ 7242/54 Тираж 88 ВНИИА Государственного комитета113035, Москва, Ж тьего триггера, прямой выход которогоподключен к второй выходной шине ипервому входу элемента И-НЕ, выходкоторого соединен с вторым единичнымвходом первого триггера и первым нулевым входом третьего триггера, второй нулевой вход которого подключенк инверсному выходу первого триггера,прямой выход которого соединен с вторым входом элемента И-НЕ и входомвторой интегрирующей КС-цепи, выходкоторой подключен к первому единичному входу третьего триггера, второйединичный вход которого соединен спервым единичным входом первого триггера. Подписноеениям и открытиям при ГКНТ СС кая наб., д. 4(5
