Формирователь импульсов

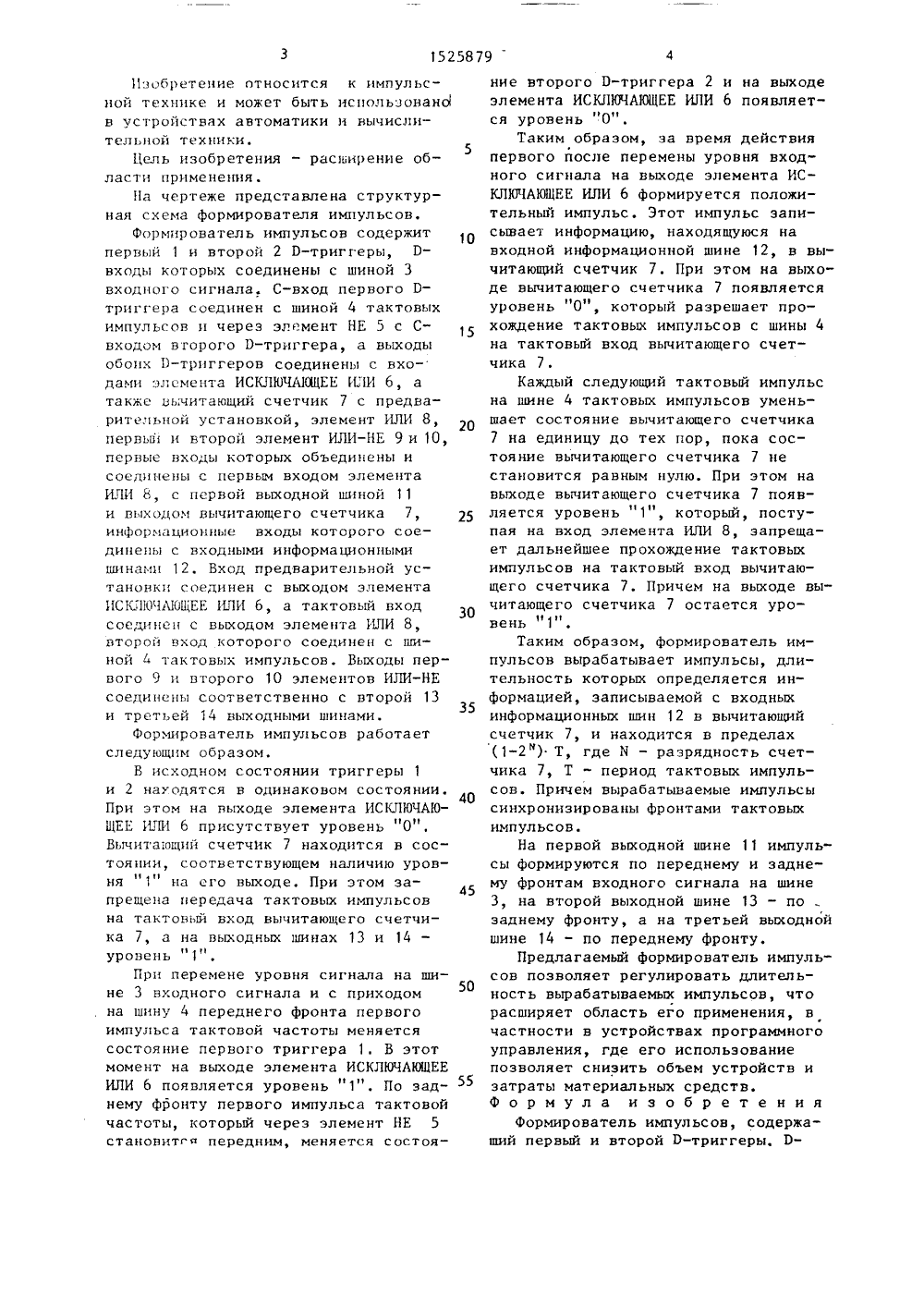

(50 4 Н 03 К 5/О ПИСАНИЕ ИЗОБРЕТЕНИ К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 74 ОСУДАРСТВЕННЫЙ КОМИТЕТО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМРИ ГКНТ СССР(56) Авторское свидетельство СССРВ 1018215, кл. Н 03 К 5/135, 10.07.81(57) Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и вычислительной техники, Целью изобретенияявляется расширение области применения формирователя импульсов. Для этого в формирователь дополнительно вве 2дены вычитающий счетчик 7 с предварительной установкой, элемент ИЛИ 8, элементы ИЛИ-НЕ 9 и 1 О. Кроме того, формирователь содержит Р-триггеры 1 и 2, шину 3 входного сигнала, шину 4 тактовых импульсов, элемент НЕ. 5, элемент ИСКЛЮЧАИВЕЕ ИЛИ 6, шины 1 1- 14. формирователь импульсов позволяет регулировать длительность вырабатываемых импульсов, что расширяет его область применения, в частности в устройствах программного управления, что позволит снизить объем устройства и затраты материальных средств. 1 ил.Изобретение относится к импульсной технике и может быть иснольэованд н устройствах автоматики и вычислительной техники,Цель изобретения - расширение области применения.На чертеже представлена структурная схема формирователя импульсов.Формирователь импульсов содержитпервый 1 и второй 2 Р-триггеры, Рвходы которых соединены с шиной 3входного сигнала. С-вход первого Ртриггера соединен с шиной 4 тактовыхимпульсов и через элемент НЕ 5 с Свходом второго Э-триггера, а выходыобоих П-триггеров соединены с вхо-дами элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6, атакже нь;читающий счетчик 7 с предварительной установкой, элемент ИЛИ 8,первый и второй элемент ИЛИ-НЕ 9 и 10,первые входы которых объединены исоединены с первым входом элементаИЛИ Я, с первой выходной шиной 11и выходом нычитающего счетчика 7,информационные входы которого соединены с входными информационнымишинами 12. Вход предварительной устанонки соединен с выходом элементаИСКЛЮЧАЮЩЕЕ ИЛИ 6, а тактовый входсоединен с выходом элемента ИЛИ 8,второй вход которого соединен с шиной 4 тактовых импульсов. Выходы первого 9 и второго 10 элементов ИЛИ-НЕсоединены соответственно с второй 13и третьей 14 выходными шинами.Формирователь импульсов работаетследующим образом,В исходном состоянии триггеры 1и 2 находятся н одинаковом состоянии.При этом на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 присутствует уровень "0".Вычита;ощий счетчик 7 находится н состоянии, соответствующем наличию уровня "1" на его выходе. При этом запрещена передача тактовых импульсовна тактовый вход нычитающего счетчика 7, а на выходных шинах 13 и 14уровень "1".При перемене уровня сигнала на шине 3 входного сигнала и с приходомна шину 4 переднего фронта первогоимпульса тактовой частоты меняетсясостояние первого триггера 1. В этотмомент на выходе элемента ИСКЛЮЧАЮЩЕЕИЛИ 6 появляется уровень "1". По заднему фронту первого импульса тактовойчастоты, который через элемент НЕ 5станонитгд передним, меняется состоя 5 1 О 15 20 25 30 35 40 45 50 55 ние второго П-триггера 2 и на выходе элемента ИСКЛЮЧАЮЩЕЕ ИПИ 6 появляется уровень "0",Таким образом, эа время действия первого после перемены уровня входного сигнала на выходе элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 6 формируется положительный импульс. Этот импульс записывает информацию, находящуюся на нходной информационной шине 12, в вычитающий счетчик 7. При этом на выходе нычитающего счетчика 7 появляется уровень О, который разрешает прохождение тактовых импульсов с шины 4 на тактовый вход вычитающего счетчика 7.Каждый следующий тактовый импульс на шине 4 тактовых импульсов уменьшает состояние вычитающего счетчика 7 на единицу до тех пор, пока состояние вычитающего счетчика 7 не становится равным нулю. При этом на выходе вычитающего счетчика 7 появляется уровень " 1", который, поступая на вход элемента ИЛИ 8, запрещает дальнейшее прохождение тактовых импульсов на тактовый вход вычитаю- щего счетчика 7. Причем на выходе вычитающего счетчика 7 остается уровень 1 .Таким образом, формирователь импульсов вырабатывает импульсы, длительность которых определяется информацией, записываемой с входных информационных шин 12 и вычитающий счетчик 7, и находится в пределах (1-2") Т, где И - разрядность счетчика 7, Т - период тактовых импульсонПричем вырабатываемые импульсы синхронизированы фронтами тактовых импульсов.На первой выходной шине 11 импульсы формируются по переднему и заднему фронтам входного сигнала на шине 3, на второй выходной шине 13 - по заднему фронту, а на третьей выходной шине 14 - по переднему фронту.Предлагаемый формирователь импульсон позволяет регулировать длительность вырабатываемых импульсов, что расширяет область его применения, в частности в устройствах программного управления, где его использование позволяет снизить объем устройств и затраты материальных средств.Формула изобретенияФормирователь импульсов, содержащий первый и второй П-триггеры, ЭСоставитель Н.МаркинРедактор И.Касарда Техред Л.Олийнык Корректор С Черни Заказ 7242/54 Тираж 884 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул. Гагарина,101 5 1525879 входы которых соединены с шиной входного сигнала, С-вход первого П-триггера соединен с шиной тактовых импульсов и через элемент НЕ с С-входом второго Р-триггера, а выходы обоих5 триггеров соединены с входами элемента ИСКЛЮЧАКЦЕЕ ИЛИ," о т л и ч а ю - щ и й с я тем, что, с целью расширения области применения за счет регулирования длительности выходных импульсов, в него введены вычитающий счетчик с предварительной установкой, элемент ИПИ, первый и второй элементы ИЛИ-НЕ, первые входы которых объединены и соединены с первым входом элемента ИЛИ, с первой выходной шиной и выходом вычитающего счетчика, информационные входы которого соединены с входными информационными шинами,вход предварительной установки соединен с выходом элемента ИСКЛЮЧАЮЩЕЕИЛИ, а тактовый вход соединен с выходом элемента ИЛИ, второй вход ко"торого соединен с шиной тактовых импульсов, причем вторые входы первогои второго элементов ИЛИ-НЕ соединенысоответственно с прямым и инверснымвыхоцами первого П-триггера, а выходы первого и второго элементов ИПИ"НЕсоединены соответственно с второй итретьей выходными шинами.
