Станок для содержания животного и определения его массы

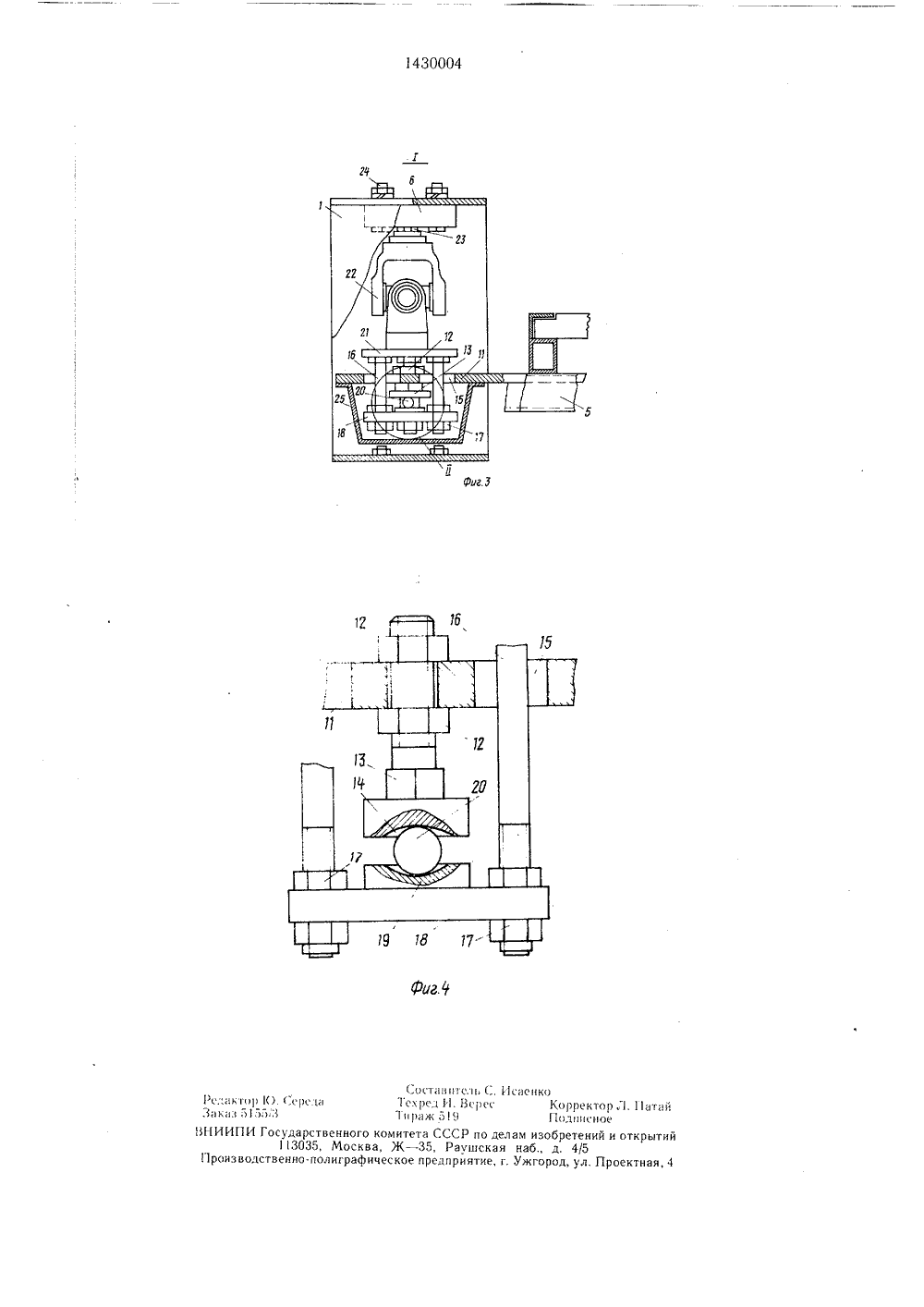

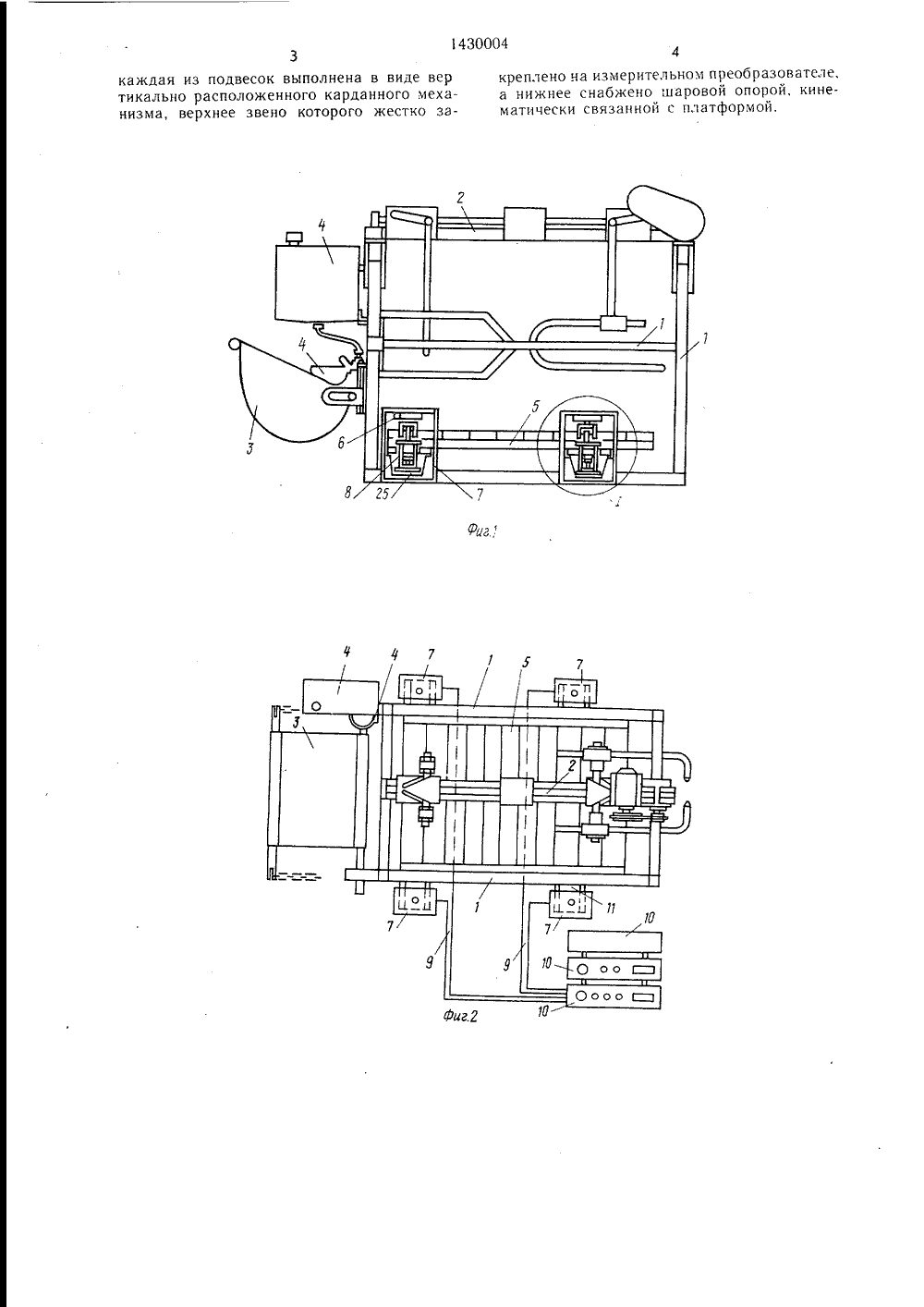

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 004 51)4 А 0 НЫЙ НОМИТЕТ СССР БРЕТЕНИЙ И ОТНРЫТИ ОСУДАРСТВ ПО ДЕЛАМ И ИЯ ОПИСАНИЕ ИЗОБРЕТ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Изобретение от косится к сельскому хозяйству. Цель изобретенияпонывснис точности измерения массы незафиксированного животного. Каждая из подвесок платформы станка выполнена в виде вертикально расположенного карданцого механизма, верхнее звено которого жестко з крепл цо ца измерительном преобразователе, и цижцсс снабжено шаровой опорой, кинемдтичсскц связанной с платформой. 1 ри нахождении животного на платформе в динамике з; счет шаровой опоры цд нижнем звене кдрданцого механизма верхнее его звено остат я неподвижным и к изхеритсгьцху прсоб 1 зон - те,ю прикладывается о,Ько р)стяицсюцся сила без передачи боковых сосвггцоцих.4 и,.1Изобретение относится к сельскому хозяйству, в частности к устройствам для стойлового содержания крупного рогатого скота в вивариях опытных станций при проведении физиологических исследований.Цель изобретения - повышение точности измерения массы незафиксированного животного.На фиг, 1 схематично представлен стаНок для содержания животного и определе 1 гия его массы, вид сбоку; на фиг. 2 - то же, вид сверху; на фиг. 3 -- узел 1 на фиг. 1 ,(подвеска платформы); на фиг. 4 - узел 11 на фиг. 3 (шаровая опора).Станок для содержания животного и определения его массы состоит из каркаса 1, ограничителя 2 перемещения животного, кормушки 3, системы 4 поения, платформы 5, Измерительных преобразователей 6, неподвижных опор 7 и подвесок 8. Измерительые преобразователи 6 при помощи экранированных кабелей 9 связаны с блоком 10 регистрации и обработки информации. Платформа 5 осцагцеца четырьмя консольными Выступами 11, каждый из которых имеет четыре отверстия. В центральном отверстии при помощи гайки 12 закреплена регулируемая пята 13, опорная поверхность которой выполнена в виде вогнутой сферы 14. Через периферийные отверстия 15 с зазором пропущены тяги 16, на нижних концах которых с помощью гаек 17 закреплен подпятник 18, опорная поверхность которого также выполнена в виде вогнутой сферы 9. Между опорными поверхностями пяты 13 и подцятника 18 расположен шар 20, радиус которого мсггыпе радиусов вогнутых сфер пяты и подпятцика. Верхние концы тяг 16 вверцуты в резьбовые отверстия фланца 21 нижнего звена кардацного механизма 22. Верхнее звено механизма 22 имеет резьбовой наконечник 23, при помощи которого карданный механизм 22 крепится к измерительному преобразователю 6. Последний при помощи болтов 24 прикреплен к неподвижной опоре 7. При этом совокупность пяты 13, шара 20 и подпятццка 18 представляет собой шаровую опору, а совокупность шаровой опоры, тяг 16 и карданного механизма 22подвеску 8. Шаровая опора помещена в масляггуго ванну 25, прикреплеггцую к выступу .Станок используют следуюгцим образом.В период проведения физиологических исследований измерение массы животного вынуждены проводить в определенное время суток независимо от того находится ли животное в покое цлц в диггамикс. В последнем случае резулыирующий вектор массы, действуюгций ца каждую из подвесок платформы в каждый момент времени, имеет случайное направление, отличное как прави;,о от вертикального.Если во время проведения измерений яивотцое находится в станке в состоянии покоя, то его масса распределяется по опорам в определенной пропорции, зависящей от места расположения животного на платформе 5 и действует вертикально через пяту 13, шар 20, подпятник 18, тяги 16 и карданный механизм 22 на измерительный преобразователь 6, который в данном случае работает в оптимальном режиме. При этом сигнал от измерительного преобразователя 6, пропорциональный приложенной к нему мас О се, по экранированному кабелю 9 поступаетв блок 1 О регистрации и обработки информации.В случае, если во время проведенияизмерений животное находится в динамике, то на платформу 5 действует изменяющаяся во времени система сил и моментов, результирующая которых не совпадает по направлению с геометрической осью симметрии пяты 13. При этом под действием боковых составляющих платформа 5 совершает одновременно перемещения в горизонтальной и вертикальной плоскостях за счет перекатывания пяты 13 на шаре 20 по вогнутой сферической поверхности 19 подпятника 18 и отклонения последнего совместно с нижним звеном карданного меха низма 22 относительно верхнего звена указанного механизма. Но так как и в этом слу-.чае верхнее звено механизма 22 остается неподвижныл 1, то к измерительному преобразователю 6 прикладывается только растягивающая сила и исключаегся передача на 30 измерительный преобразователь 6 боковыхсоставляющих. При этом после прекращения воздействия боковых составляюгцих платформа с подопытным животным надежно возврагцается в исходное состояние.Применение в станке самоустацавливающейся системы подвески платформы к измерительным преобразователям обеспечивает при всех возможных перемещениях платформы нагружение измерите гьньгх преобразователей только растягивающей силой и 4 гг исключает влияние боковых составляющих,что позволяет повысить точность измерения массы животного, находящегося в динамике.Кроме того, подвеска обеспечивает надежное возвращение платформы в исходное положение после прекращения воздействия, а 4 также выставление платформы по уровню засчет регулирлемой пяты 13 и изменения длицы тяг 16.Формула изобретениггСтацок для содержания животного и определения его массы, содержащий каркас, платформу, закрепленную подвесками к опорам с установленными на них приборами с измерительными преобразователями, элек-трцчески связанными с блоком регистрациии обработки информации, отличающийся тем, что, с целью повышения точности измерсгия массьг незафиксированного животного, 430004каждая из подвесок выполнена в виде вер тикально расположенного карданного механизма, верхнее звено которого жестко закреплено на измерительном преобразователе,а нижнее снабжено шаровой опорой, кинематически связанной с платформой.и С. Исасцкосрсс еда по де некая тие, г арственного 035, Москв о-полиграф 1)сд)л)ч)1 К), Сс3 а к(з 51;),)31 НИИПИ Госуд13Произ водственн Состав)п сТскрсд И. БТираж 5)19комитета СССРа, Ж - 35, Рауическое предпри Корректор Г 1. Патай Подписноелам изобретений и открытий наб., д. 4/5
