Приемник многочастотных сигналов

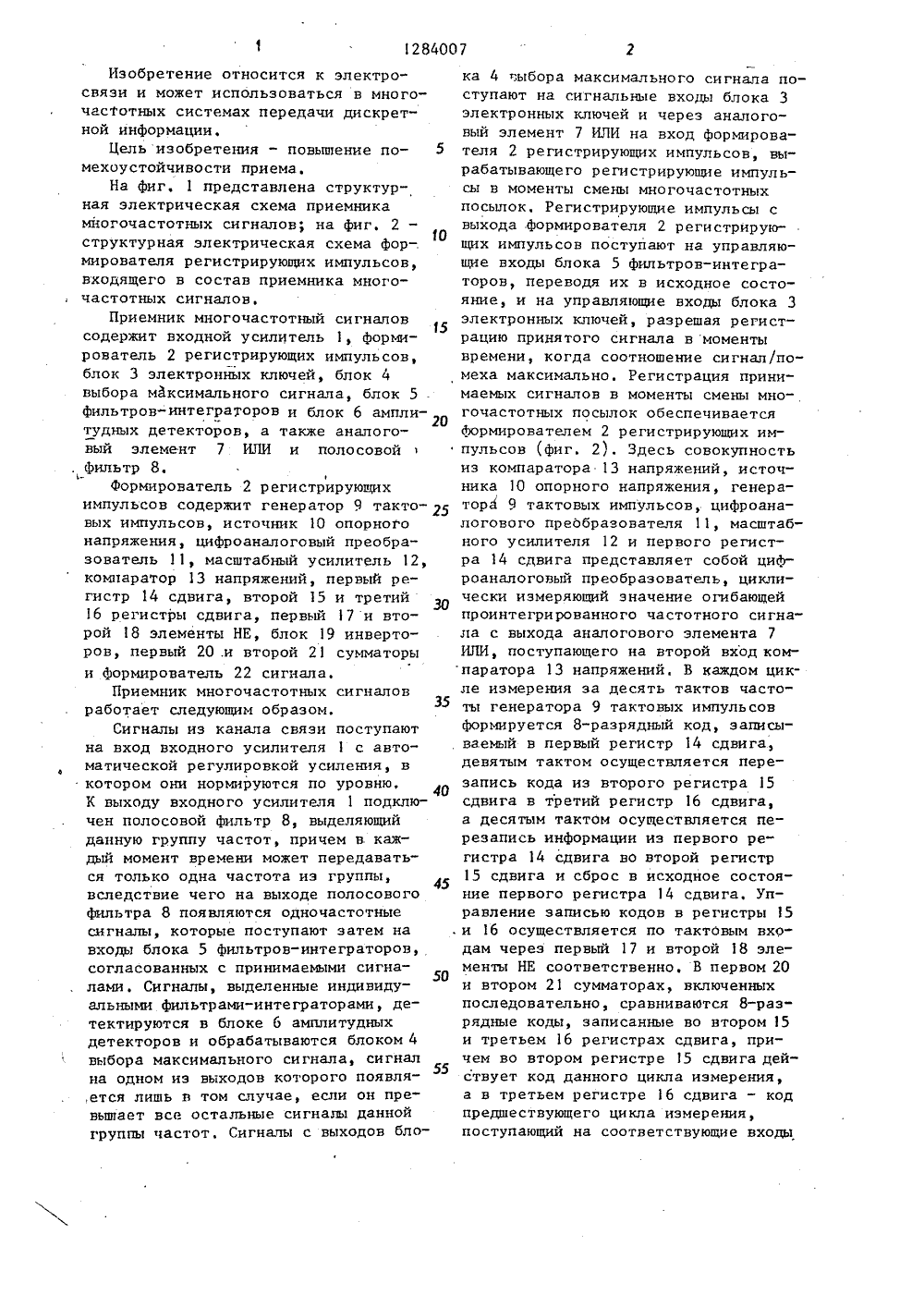

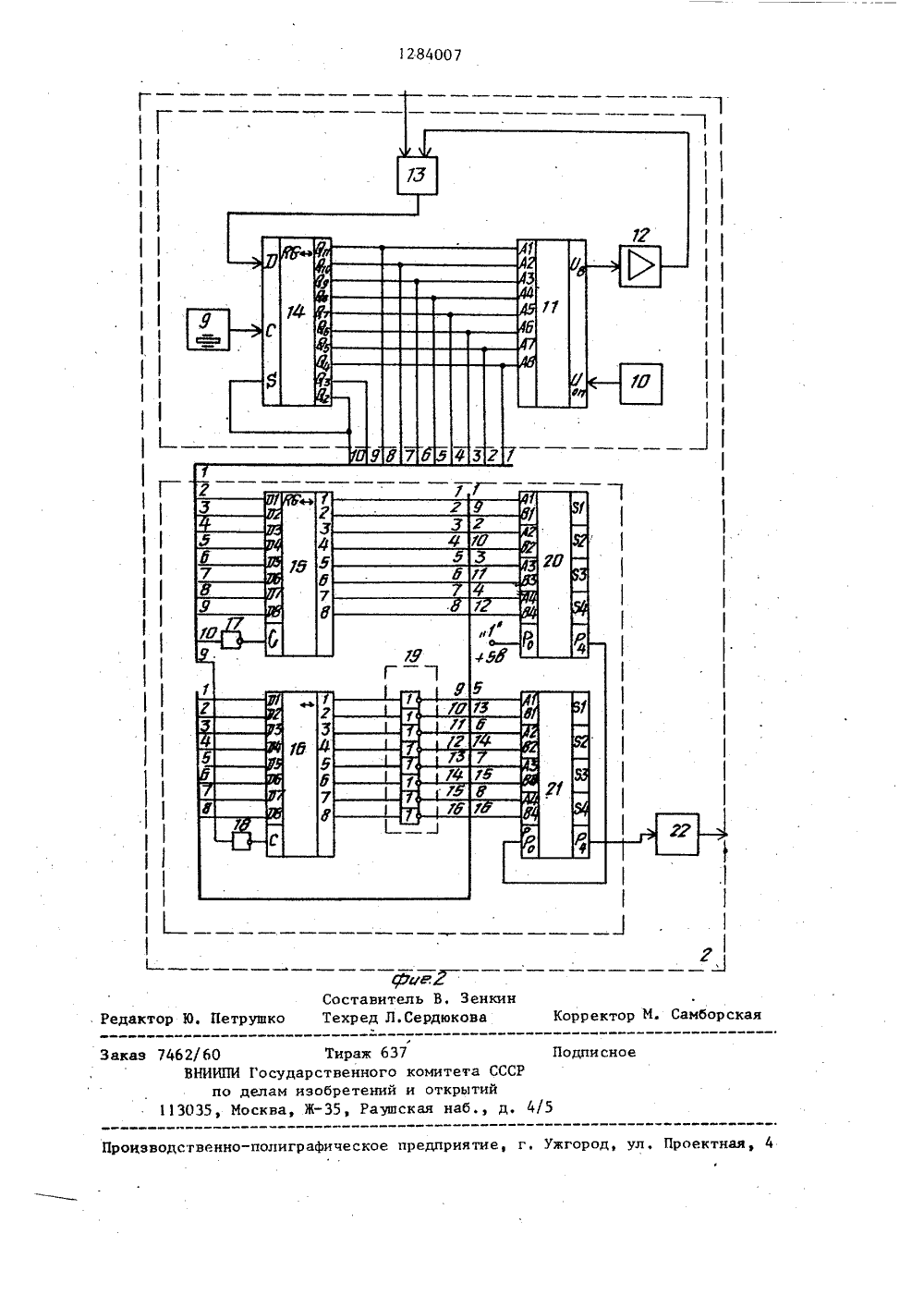

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК д 4 Н 04 Й 1/46 ГОСУДАРСТВЕННЫЙ НОМИТЕТ С ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКР ОПИСАНИЕ ИЗОБРЕТЕНИЯ(57) Иэобретение относитсяросвяэи. Цель иэобретения ТОТНЫХ СИГНА к элек повьпп ВТОРСНОМУ СВИДЕТЕЛЬСТ(56) Авторское свидетельство СССРУ 516084, кл. Б 08 С 19/12, 1976,Патент США У 4145580,.кл . Н 04 Ц 1/46, 1979. 801284007 Р 1 ние помехоустойчивости приема, Устройство содержит входной усилитель 1,формирователь 2 регистрирующих импульсов, блок 3 электронных ключей,блок 4 выбора максимального сигнала,блок 5 фильтров-интеграторов и блокб амплитудных детекторов, а такжесодержит аналоговый элемент 7 ИЛИ иполосовой фильтр 8, Формирователь 2содержит генератор тактовых импульсов, источник опорного напряжения,ЦАП, масштабный усилитель, компаратор напряжений, три регистра сдвига,два элемента НЕ, блок инверторов,два сумматора и формирователь сигнала, 2 ил.50 Изобретение относится к электросвязи и может использоваться в многочастотных системах передачи дискретной информации.Цель изобретения - повышение по мехоустойчивости приема.На фиг, 1 представлена структурная электрическая схема приемника ьйогочастотных сигналов; на фиг. 2 - структурная электрическая схема фор-.0 мирователя регистрирующих импульсов, входящего в состав приемника многочастотных сигналов.Приемник многочастотный сигналов содержит входной усилитель 1, формирователь 2 регистрирующих импульсов, блок 3 электронных ключей, блок 4 выбора максимального сигнала, блок 5 . фильтров-интеграторов и блок 6 амплиго тудных детекторов, а также аналоговый элемент 7 ИЛИ и полосовой . фильтр 8.Формирователь 2 регистрирующих импульсов содержит генератор 9 такто вых импульсов, источник 10 опорного напряжения, цифроаналоговый преобразователь 11, масштабный усилитель 12, компаратор 13 напряжений, первый регистр 14 сдвига, второй 15 и третий16 регистры сдвига, первый 17 и второй 18 элементы НЕ, блок 19 инверторов, первый 20 .и второй 21 сумматоры и формирователь 22 сигнала.Приемник многочастотных сигналов работает следующим образом.Сигналы из канала связи поступают на вход входного усилителя 1 с автоматической регулировкой усиления, в котором они нормируются по уровню, К выходу входного усилителя 1 подключен полосовой фильтр 8, выделяющий данную группу частот, причем в каждый момент времени может передаваться только одна частота из группы, 45 вследствие чего на выходе полосового фильтра 8 появляются одночастотные сигналы, которые поступают затем на входы блока 5 фильтров-интеграторов, согласованных с принимаемыми сигналами. Сигналы, выделенные индивидуальными фильтрами-интеграторами, детектируются в блоке 6 амплитудных детекторов и обрабатываются блоком 4 выбора максимального сигнала, сигнал55 на одном иэ выходов которого появля,ется лишь в том случае, если он превышает все остальные сигналы данной группы частот. Сигналы с выходов блока 4 выбора максимального сигнала поступают на сигнальные входы блока 3электронных ключей и через аналоговый элемент 7 ИЛИ на вход формирователя 2 регистрирующих импульсов, вырабатывающего регистрирующие импульсы в моменты смены многочастотныхпосылок. Регистрирующие импульсы свыхода формирователя 2 регистрирующих импульсов поступают на управляющие входы блока 5 фильтров-интеграторов, переводя их в исходное состояние, и на управляющие входы блока 3электронных ключей, разрешая регистрацию принятого сигнала в моментывремени, когда соотношение сигнал/помеха максимально. Регистрация принимаемых сигналов в моменты смены многочастотных посылок обеспечиваетсяформирователем 2 регистрирующих импульсов (фиг. 2). Здесь совокупностьиз компаратора 13 напряжений, источника 10 опорного напряжения, генератора 9 тактовых импульсов, цифроаналогового преобразователя 11, масштабного усилителя 12 и первого регистра 14 сдвига представляет собой цифроаналоговый преобразователь, циклически измеряющий значение огибающейпроинтегрированного частотного сигнала с выхода аналогового элемента 7ИЛИ, поступающего на второй вход компаратора 13 напряжений, В каждом цикле измерения эа десять тактов частоты генератора 9 тактовых импульсовформируется 8-разрядный код, записываемый в первый регистр 14 сдвига,девятым тактом осуществляется перезапись кода из второго регистра 15сдвига в третий регистр 16 сдвига,а десятым тактом осуществляется перезапись информации из первого регистра 14 сдвига во второй регистр15 сдвига и сброс в исходное состояние первого регистра 14 сдвига, Управление записью кодов в регистры 5и 16 осуществляется по тактовым входам через первый 17 и второй 18 элементы НЕ соответственно. В первом 20и втором 21 сумматорах, включенныхпоследовательно, сравниваются 8-разрядные коды, записанные во втором 15и третьем 16 регистрах сдвига, причем во втором регистре 15 сдвига действует код данного цикла измерения,а в третьем регистре 16 сдвига - кодпредшествующего цикла измерения,поступающий на соответствующие входысумматоров 20 и 21 в инверсном кодеза счет включения блока 19 инверторов, Если значение числа, записанного в третьем регистре 16 сдвига,превьппает значение числа, записанного 5во втором регистре 15 сдвига, на выходе переноса второго сумматора 21появляется сигнал, от отрицательногоперепада которого с помощью формирователя 22 сигнала формируется импульс 0регистрации необходимой длительности. Указанное условие формирования импульса регистрации вь 1 полняется лишь при смене посылок многочастотного сигнала, Требуемая точность определения этого Момента времени достигается путем изменения числа циклов измерения в течение длительности одной посылки многочастотного сигналаФормула изобретения Приемник многочастотных сигна 25 лов, содержащий входной усилитель, формирователь регистрирующих импульсов, блок электронных ключей, блок выбора максимального сигнала, блок фильтров-интеграторов и блок амплитудных детекторов, выходы которого через блок выбора максимального сигнала соединены с сигнальными входами: блока электронных ключей, управляющие входы которого объединены с выходом формирователя регистрирующих З 5 импульсов, причем входы блока фильтров-интеграторов объединены, и входной усилитель, вход которого является входом приемника, выходами которого являются выходы блока электронных ключей, при этом выходы блока фильтров-интеграторов соединены со входами блока амплитудных детекторов, отличающийся тем, что, с целью повьппения помехоустойчивости 45 приема, в него введен аналоговый элемент ИЛИ и полосовой фильтр, который через выход входного усилителя соединен со входами блока фильтров-интеграторон, при этом выходы блока выбора максимального сигнала через ана- ".поговый элемент ИЛИ соединены со вхо-дом формирователя регистрирующих импульсов, выход которого подключен куправляющим входам блока фильтронинтеграторов.2. Приемник по п, , о т л и ч аю щ и й с я тем, что формировательрегистрирующих импульсов содержит генератор тактовых импульсов, источникопорного напряжения, последовательносоединенные цифроаналоговый преобразователь, масштабный усилитель, компаратор напряжений, первый, второй итретий регистры сдвига, первый и второй элементы НЕ, блок инверторов,первый и второй сумматоры и формирователь сигнала, выход которого является выходом формирователя регистрирующих импульсов, входом которого является второй вход компаратора напряжений,причем выход источника опорного напряжения соединен с опорнымвходом цифроаналогового преобразователя, выход генератора тактовых импульсов подключен к тактоному вхоцупервого регистра сдвига, первый ивторой выходы которого через первыйи второй элементы НЕ соответственносоединены с тактовыми нходами второго и третьего регистров сдвига, выход первого сумматора подключен ковходу переноса второго сумматора,.входы блока инверторов соединены свыходами третьего регистра сдвига,информационные нходы которого и информационные входы второго регистрасдвига и цифроаналоговоге преобразователя соединены с соответствующимивыходами первого регистра сдвига,первьп выход которого подключен кего установочному входу, при этом информационные входы первого и второгосумматоров соединены с соответствующими выходами второго регистра сдвига и выходами блока инвертороЬ, авыход второго сумматора подключен ковходу формирователя сигнала,1284007 д,тих Гоставитель В. Зенкиехред Л.Сердюкова Редактор Ю борская Корректор Петруш Заказ 7462/ВНИ одпи с 4/ ская на лиграфическо водственно 60 ТирИПИ Государственпо делам изобре113035, Москва, Ж,ж 637ного комитета СССРений и открытий иятие, г, Ужгород, ул, Проектная,
