Энольский

Номер патента: 1810222

Опубликовано: 23.04.1993

Авторы: Злобинский, Пржепюрко, Фридман, Энольский

МПК: B30B 15/14

Метки: гидравлическим, прессом

...датчика перемещения 7 траверсы. Разность этих сигналов, представляющая собой рассогласование по перемещению траверсы усиливается. Выходной сигнал электронного регулятора перемещения траверсы 8 являетсяпредписанным значением для электронного регулятора перемещения серводвигателя5, на вход которого он подается, причемуставками ограничения этого сигнала определяется максимальная скорость хода траверсы пресса, Сигнал задания скорости вэлектронном регуляторе перемещения серводвигателя 5 сравнивается с сигналом датчика перемещения 4 серводвигателя,Полученное рассогласование по скороститраверсы усиливается и управляет электрогидравлическим усилителем 6 мощности,причем рассогласование ограничено уставкой регулятора перемещения серводвигателя 5....

Номер патента: 1189689

Опубликовано: 07.11.1985

Авторы: Пржепюрко, Энольский

МПК: B30B 15/16

Метки: гидравлического, клапанным, пресса, распределителем

...содержит корпус 1 распределителя с клапанами 2 и серводвигатели 3. Каждый серводвига тель снабжен датчиком 4 перемещения, электронным регулятором 5 перемещения и электрогидравлическим усилителем 6 мощности. Указанные аппараты могут быть любой известной кон струкции и в совокупности образуют позиционный следящий привод серводвигателя с обратной связью по перемещению серводвигателя.Датчик 4 перемещения своим выхо дом связан с входом электронного регулятора 5 перемещения, который своим выходом связан с управляющим 1входом электрического усилителя 6. Последний гидравлически соединен 30 с напорной 7 и сливной 8 магистралями, а также с полостями серводвигателя 3.Работа устройства рассматривается на примере привода одного из 35...

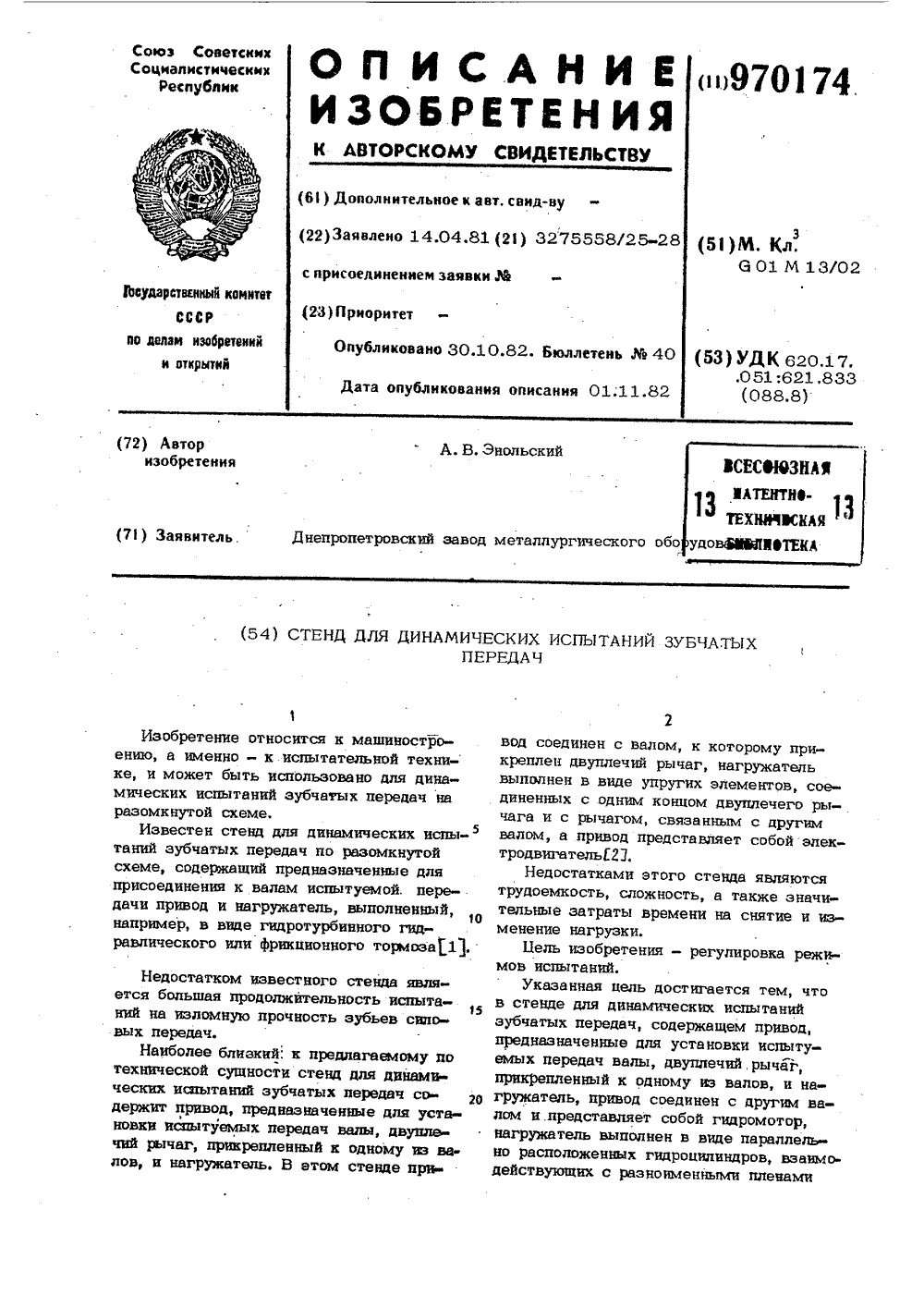

Номер патента: 970174

Опубликовано: 30.10.1982

Автор: Энольский

МПК: G01M 13/02

Метки: динамических, зубчатых, испытаний, передач, стенд

...усилитель 1 5 ривод, представляю- поступает на вход электрогидравлическор 1, например непол- го регулятора 14 давления, который обесьатель, выполнен печивает требуемую величину давления вных гидроцилиндров рабочих полостях гидроцилиндров 2 и 3, , предназначенные Обратная связь по величине нагрузки осу 6 и 7 испытуемой ществляется.при помощи преобразователя азноименные плечи 16 давления гидроцилиндров 2 и 3 сипвзаимодействуют с Зй нал от которого поступает на вход до 3. полнительного электронного усилителя 15. подключен гидравли- Такая. конструкция стенда позволяет мощности, к которо- . создать требуемый закон возвратно-враоследовательно под- щательного движения одного из колес ис й усилитель 10 и пытуемой передачи при одновременном...

Номер патента: 682298

Опубликовано: 30.08.1979

Авторы: Заключнов, Лаптев, Энольский

МПК: B21B 37/16

Метки: автоматической, полосы, стабилизации, толщины

...валков,Диаметры измерительных гидроцилиндров 1 и трубопроводов измерительного контура выполнены меньшими, чем диаметры гидроцилиндров 21 и трубопроводов контура распора противоизгиба рабочих валков.Полости измерительных гидроцилиндров 1 гидравлически связаны с исполнительными контурами распора опорных и противоизгиба рабочих валков. Датчик 2 давления измерительного контура электрической цепью через блок 5 памяти и блок 8 сравнения связан с усилителем 11 сигналов, С выходом усилителя 11 сигналов через блоки 14 и 15 формирования управляющих сигналов соединены регуляторы 16 и 17 давления гидравлических контуров распора опорных и противоизгиба рабочих валков.Работает система следующим образом, Насосная установка 18 заполняет все...

Номер патента: 554024

Опубликовано: 15.04.1977

Авторы: Заключнов, Лаптев, Энольский

МПК: B21B 37/16

Метки: автоматической, полосы, стабилизации, толщины

...распора опорных валков и противо изгиба рабочих валков выполнены открытымии имеют в качестве регуляторов давления электрогидравлические преобразователи с обратной связью по давлению, Обратная связь по давлению обеспечивает постоянное давле ние в гидравлическом контуре, которое меняется только по сигналу рассогласования на входе электрогидравлического преобразователя. Управляющие электрические сигналы рассогласований для контуров распора и противоизгиба формируются в соответствующих сумматорах по показаниям месдозы и датчиков давления обоих контуров,На чертеже приведена блок-схема системы автоматической стабилизации толщины полосы для оснащения четырехвалковой прокатной клети с распором опорных валков и противоизгибом рабочих...
