Стенд для испытания зубчатых передач
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

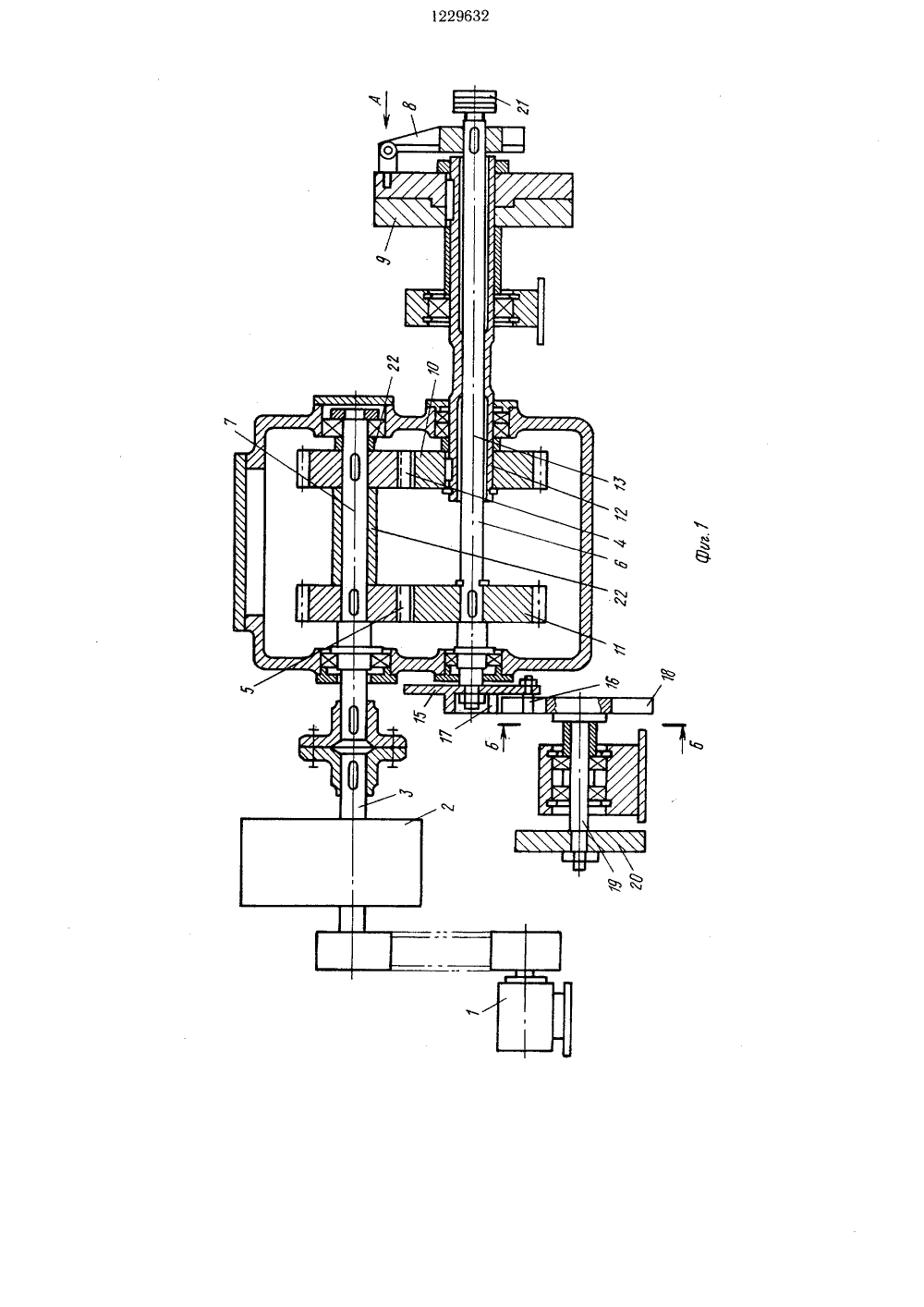

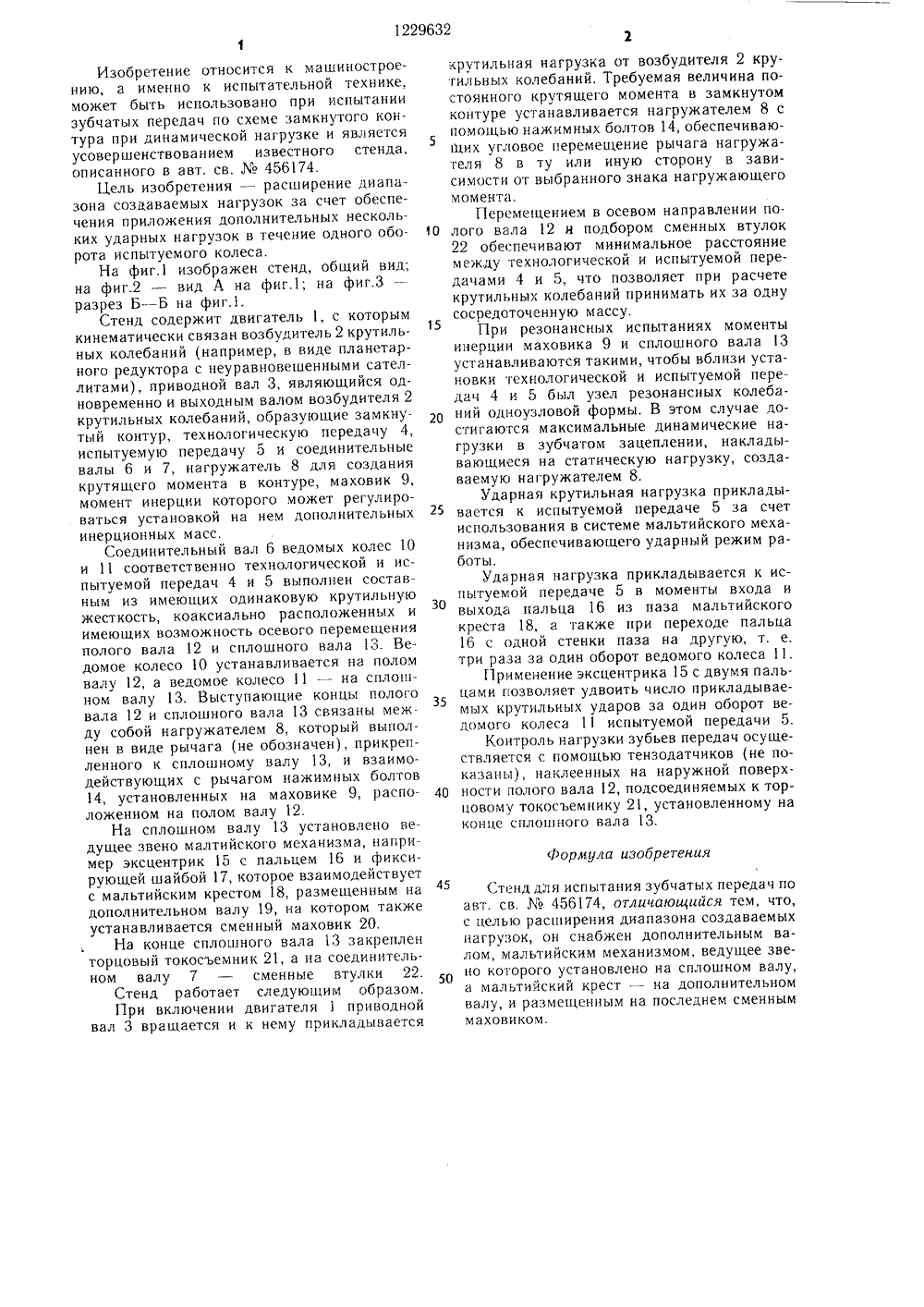

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК ОР СКОМУ К ТЕЛЬСТ ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ САНИЕ ИЗОБР(71) Белорусский ордена Трудового Красного Знамени политехнический институт (72) В. Ф. Горошко, С. А. Иванов, В. А. Карпушин и Д. Л. Янович (53) 620.178.324 (088.8)(56) Авторское свидетельство СССР353170, кл. 6 01 М 13/02, 1969.Авторское свидетельство СССР456174, кл. б 01 М 3/02, 1970. (54) СТЕНД ДЛЯ ИСПЫТАНИЯ ЗУБЧА. ТЫХ ПЕРЕДАЧ 801229632(57) Изобретение относится к испытательной технике, может быть использовано для испытания зубчатых передач по схеме замкнутого контура и является усовершенствованием стенда, описанного в авт. св.456174. Целью дополнительного изобретения является расширение диапазона создаваемых нагрузок. В процессе испытания в контуре стенда создается крутильная нагрузка возбудителем крутильных колебаний. Постоянная составляющая нагрузка создается нагружателем. С помощью мальтийского механизма, состоящего из эксцентрика с пальцем и мальтийского креста, создается дополнительная ударная нагрузка на испытуемой передаче. 3 ил.Изобретение относится к машиностроению, а именно к испытательной технике. может быть использовано при испытании зубчатых передач по схеме замкнутого контура при динамической нагрузке и является усовершенствованием известного стенда, описанного в авт. св. Мо 456174,Цель изобретения - расширение диапазона создаваемых нагрузок за счет обеспечения приложения дополнительных нескольких ударных нагрузок в течение одного оборота испытуемого колеса.На фиг,1 изображен стенд, общий вид; на фиг.2 - вид А на фиг.1; на фиг.3 разрез Б - Б на фиг.1.Стенд содержит двигатель 1, с которым кинематически связан возбудитель 2 крутильных колебаний (например, в виде планетарного редуктора с неуравновешенными сателлитами), приводной вал 3, являющийся одновременно и выходным валом возбудителя 2 крутильных колебаний, образующие замкнутый контур, технологическую передачу 4, испытуемую передачу 5 и соединительные валы 6 и 7, нагружатель 8 для создания крутящего момента в контуре, маховик 9, момент инерции которого может регулироваться установкой на нем дополнительных инерционных масс,Соединительный вал 6 ведомых колес 10 и 11 соответственно технологической и испытуемой передач 4 и 5 выполнен составным из имеющих одинаковую крутильную жесткость, коаксиально расположенных и имеющих возможность осевого перемещения полого вала 12 и сплошного вала 13. Ведомое колесо 10 устанавливается на полом валу 12, а ведомое колесо 11 - на сплошном валу 13, Выступающие концы полого вала 12 и сплошного вала 13 связаны между собой нагружателем 8, который выполнен в виде рычага (не обозначен), прикрепленного к сплошному валу 13, и взаимодействующих с рычагом нажимных болтов 14, установленных на маховике 9, расположенном на полом валу 12.На сплошном валу 13 установлено ведущее звено малтийского механизма, например эксцентрик 15 с пальцем 16 и фиксирующей шайбой 17, которое взаимодействует с мальтийским крестом 18, размещенным на дополнительном валу 19, на котором также устанавливается сменный маховик 20,На конце сплошного вала 13 закреплен торцовый токосъемник 21, а на соединительном валу 7 - сменные втулки 22.Стенд работает следующим образом.При включении двигателя 1 приводной вал 3 вращается и к нему прикладывается5 1 О 15 2 О 25 зо 35 40 45 50 Формула изобретения Стенд для испытания зубчатых передач по авт, св. Мо 456174, отличаюи 1 ийся тем, что, с целью расширения диапазона создаваемых нагрузок, он снабжен дополнительным валом, мальтийским механизмом, ведущее звено которого установлено на сплошном валу, а мальтийский крест - на дополнительном валу, и размещенным на последнем сменным маховиком.комитета и открытшская наб од, ул. П д. 4/5оектная, 4 Составитель Юп Техред И. ВерТираж 778ВНИИПИ Государственногопо делам изобретений113035, Москва, Ж - 35, РауФилиал ППП Патент, г. Ужго орректор А. 3одписноеСССРй окосо
СмотретьЗаявка
3823138, 30.11.1984
БЕЛОРУССКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
ГОРОШКО ВАЛЕРИЙ ФЕОФАНОВИЧ, ИВАНОВ СЕРГЕЙ АРКАДЬЕВИЧ, КАРПУШИН ВЯЧЕСЛАВ АЛЕКСЕЕВИЧ, ЯНОВИЧ ДМИТРИЙ ЛЕОНИДОВИЧ
МПК / Метки
МПК: G01M 13/02
Метки: зубчатых, испытания, передач, стенд
Опубликовано: 07.05.1986
