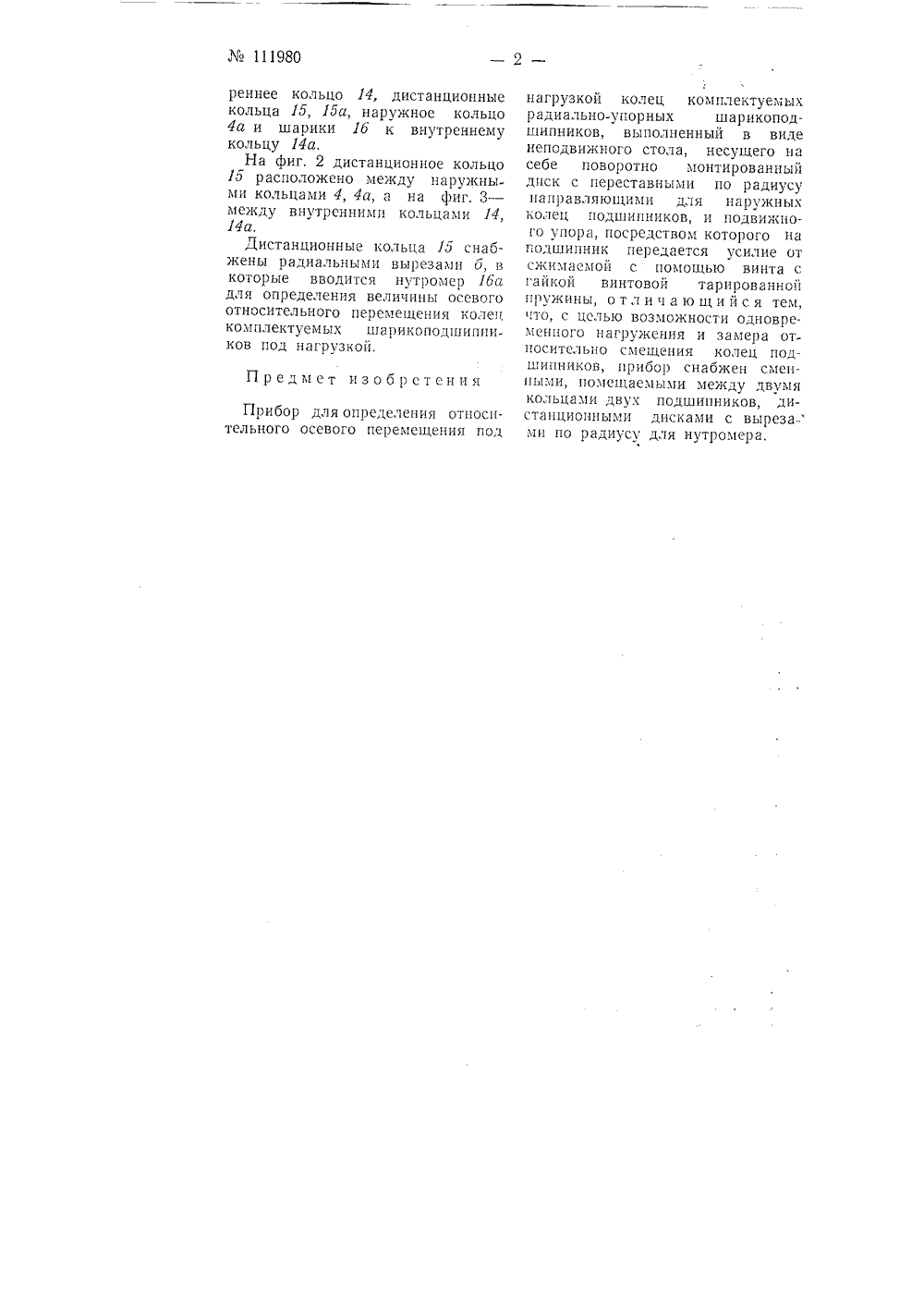

Прибор для определения относительного осевого перемещения под нагрузкой колец комплектуемых радиально-упорных шарикоподшипников

Номер патента: 1783277

Опубликовано: 23.12.1992

Авторы: Родников, Шикарев

МПК: G01B 5/14

Метки: биения, колец, мера, подшипника

...обеспечивает возможностьповерки, аттестации и настройки средствизмерения радиального биения колец подшипника. 50Цель изобретения - повышение точности контроля радиального биения колецподшипника.Поставленная цель достигается тем, чтомера контроля биения колец подшипника, 55содержащая два коаксизльно расположенных кольца и установленный между нимисепаратор с телами качения, имеет наружное кольцо, внутренняя поверхность которого выполнена конической, на наружной поверхности внутреннего кольца у одногоиз его торцов со стороны большегооснования конуса наружного кольца выполненбуртик, на котором попарно в двух взаимно-перпендикулярных плоскостяхрасположены тела качения, причем одна из пар тел качения имеет разницу вдиаметрах, соответствующую...

Номер патента: 963821

Опубликовано: 07.10.1982

Авторы: Азаренко, Линде, Соколов

МПК: B24B 19/06

Метки: дорожек, колец, подшипников, шлифования

...стола 2 вправо (см. фиг, 1 и 2). Вместе со столом 2 происходит пере 9638215 20 25 30 35 40 мещение вправо бабки изделия и прибора правки. За счет этого производится подвод изделия к шлифовальному псругу 11 шлифовальной бабки 5 и одновременный отвод прибора правки 4 с инструментом правки 8 от шлифовального круга 11.При дальнейшем движении стола 2 вправо происходит подача изделия на круг 11. В результате вращения изделия на шпинделе 7 и шлифовального круга 11 на шпинделе 6 и подачи изделия на круг осуществляется шлифование желоба на торце изделия. В процессе шлифования желоба на торце изделия, кронштейн 9 с инструментом правки 8 находится в верхнем положении. Через определенные зависящие от стойкости,шлифовального круга и режи. мов...

Номер патента: 1065156

Опубликовано: 07.01.1984

Авторы: Галанов, Казанцев, Смирнов

МПК: B24B 19/06

Метки: дорожек, качения, колец, подшипников, шариками

...контакта 510 шариков на обрабатываемую поверхность в центр дуги их контакта технологи,ческий конус имеет угол0,-0 гб = СИсС 05--- -2 йгде З - диаметр бортика кольца;Р - диаметр дорожки качения;радиус дорожки качения.Вывод Формулы расчет;. угла технологического конуса применительно к обработке внутренних колец шарикоподшипников выглядит следующим образом. Угол ВОК равен половине величины угла технологического конуса( -)Ю 2 его с шариками 4 по сравнению с аналогичной скоростью в месте контакта . обрабатываемой поверхности, дорожек качения кольца 6 с шариком, притормаживает шарики, создавая эффект их интенсивного проскальзывания относительно обрабатываемой поверхности.Разность линейных скоростей в диаметрально противоположных точках...

Номер патента: 1640524

Опубликовано: 07.04.1991

Авторы: Аничков, Родников, Фирсов, Шикарев

МПК: G01B 5/24

Метки: дорожки, качения, колец, конусности, подшипника, прибор

...направлении и на разной высоте. Измерители 31 и 32 определяют положение кронштейнов 12 и 16 относительно корпуса, 4 ил. высоте дорожки качения относительно щупов 24 и 26 держателей 20 и 22, Держатель 19 со,.динен с держателем 21 измерителем 29, а держатель 20 с держателем 22 - измерителем 30. На корпусе 1 смонтированы измерители 31 и 32 положения соответственно кронштейнов 12 и 16 относительно корпуса,Прибор работает следующим образом.Сначала производят настройку прибора. Для этого, раздвинув кулачком 8 путем поворота валика 9 каретки 4 и 5, устанавливают на базовую плоскость 2 образцовую меру (кольца 28), поджимая ее к базирующему упору 3, После этого поворачивают валик 9 с кулачком 8 на 90. При этом каретки 4 и 5 сближаются, а...

Номер патента: 773425

Опубликовано: 23.10.1980

Авторы: Воеводин, Крейдун, Овчаров, Степанов, Ширнин

МПК: G01B 3/22

Метки: колец, перекоса, подшипника, угла

...ика.Устройство содержит корпус 1 с ввинченной в него втулкой 2, в которой размещен шток 3 с возможностью осевого перемещения под действием пружинно- . го механизма, состоящего из пружины 4 упирающейся в гайку 5, навинченную на втулку 2, втулку 6 с центрирующими роликами 7,; предназначенную для контакти-рования с торцом внутреннего кольца измеряемого подшипника 8, насаженного на вал 9, шарик 10, поджимающий втулку 6 к торцу внутреннего кольца подшипника 8, индикатор 1 1, закрепленный на втулке3 7734 6 и через измерительный наконечник 12 контактирующий с торцом наружнего кольца подшипника 8,Устройство работает следующим обра -зом.5В исходном состоянии корпус 1 одевается на вал 9 редуктора и закрепляется на редукторе вместо передней крышки...
