Клеевая композиция для получения нетканых материалов

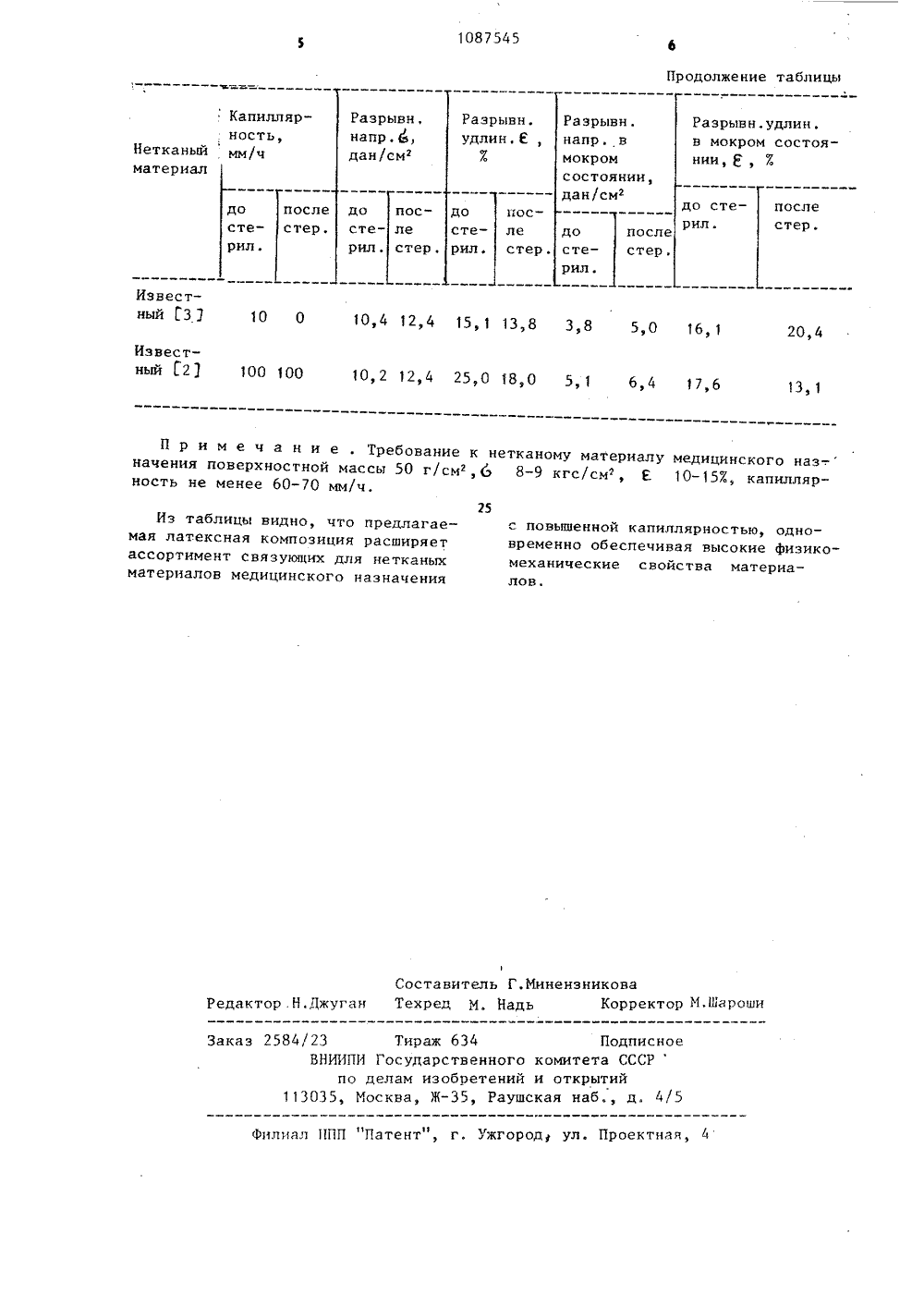

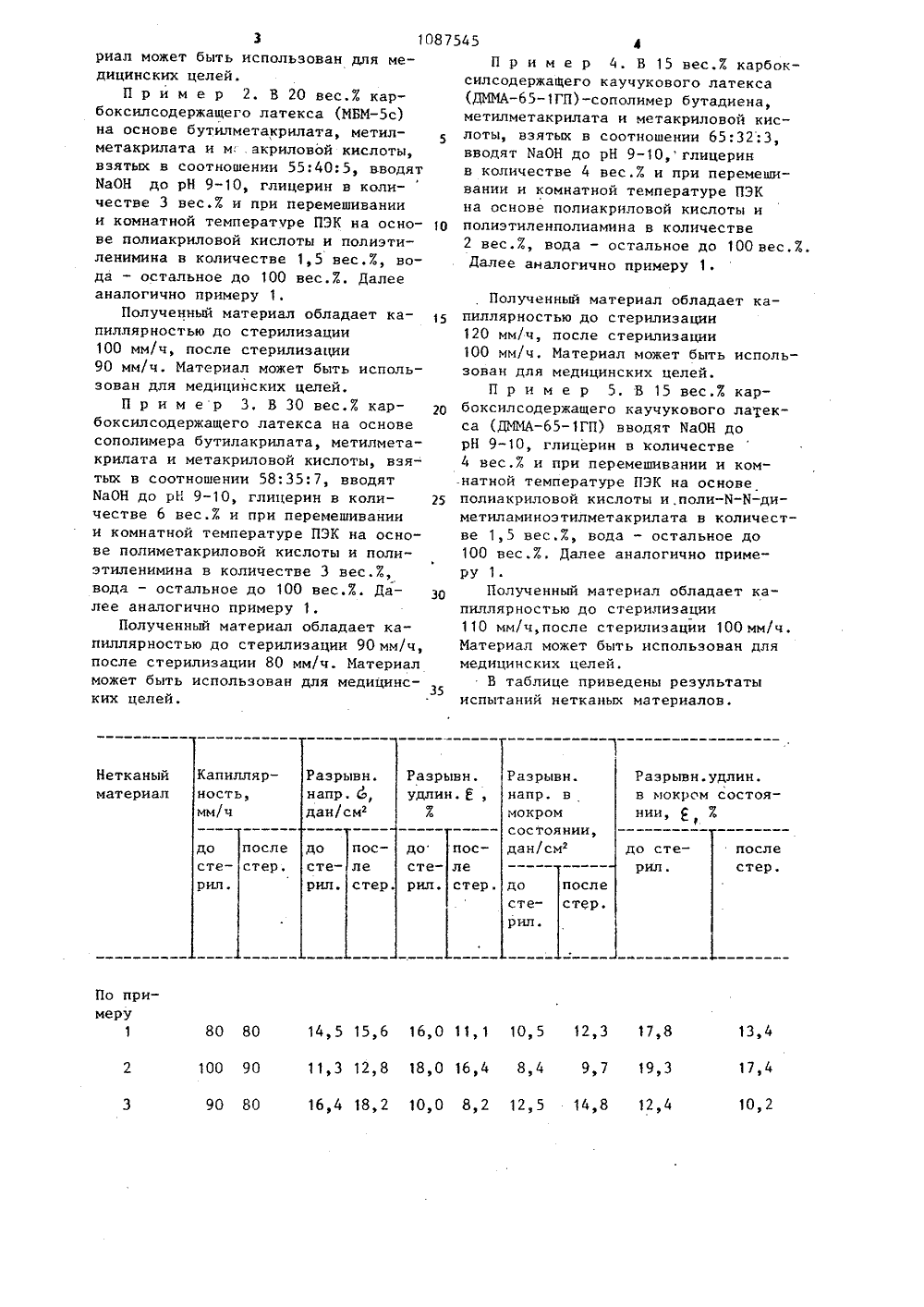

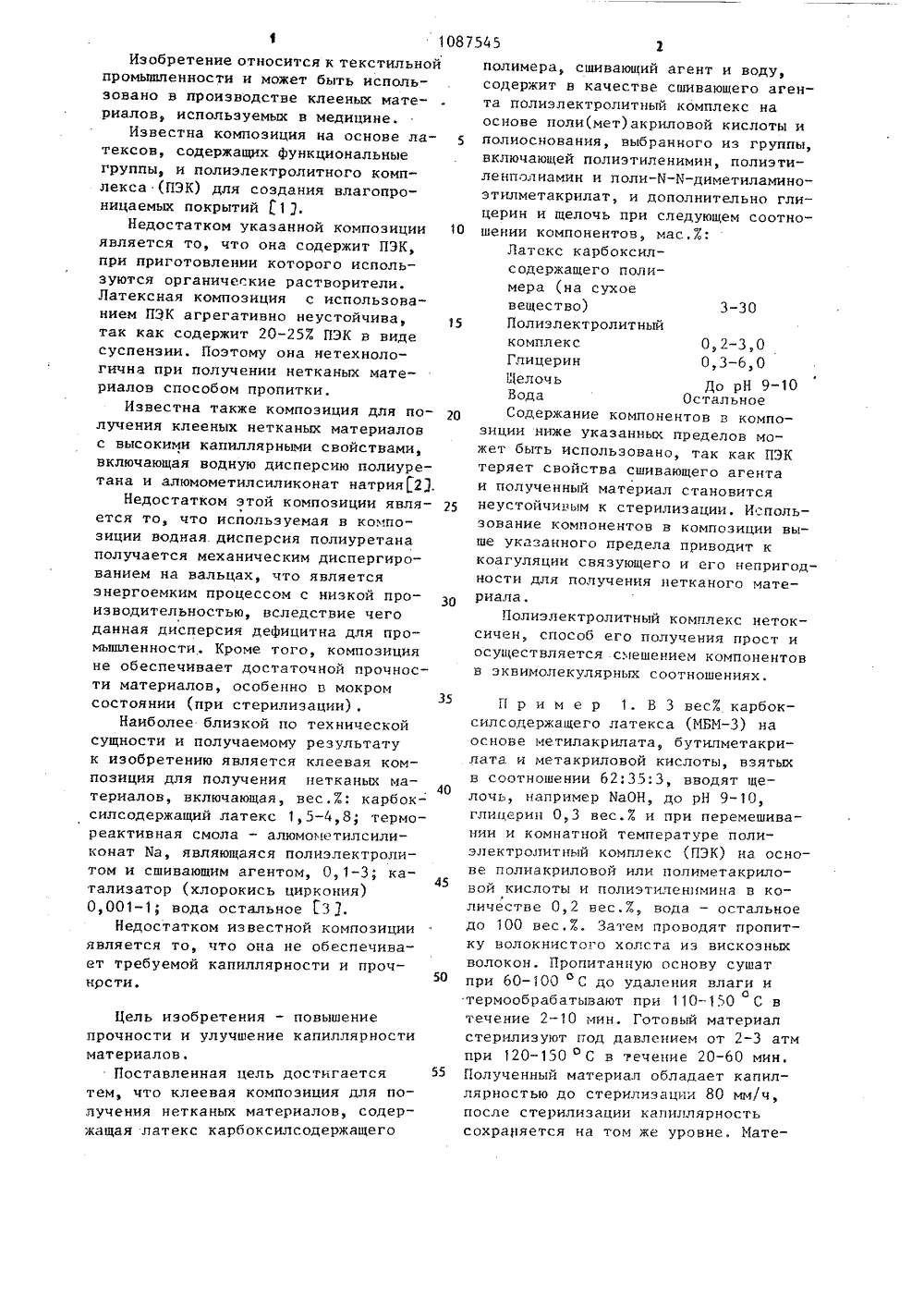

,801087545 (50 С 09 Л 3/14 Р 04 Н 1 64 ГОСУДАРСТВЕННЫИ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙОПИСАНИЕ ИЭОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ с целью повьппения прочности и улучшения капиллярности материалов,она содержит в качестве сшивающего агента полиэлектролитный комплексна основе поли(мет) акриловой кислоты и полиоснования, выбранного из группы, включающей полиэтиленимин, полиэтиленполиамин и поли-И,В - диме - тиламиноэтилметакрилат, и дополнительно глицерин и щелочь при следую щем сотношении компонентов, мас.Х:Латекс карбоксил-содержащего полимера (на сухоевещество) 3-30 Указанный поли- электролитный,2-3,0 ,3-6,0 о рН 9 стальн омплекслицеринелочь да е(71) Московский ордена ТрудовогоКрасного Знамени текстильный институт им. А.Н.Косыгина(56) 1. Патент США й 3467604,кл, 260-2.5, опублик. 1969.2. Авторское свидетельство СССРВ 787438, кл, С 08 1 75/04, 1978.3. Авторское свидетельство СССРй 747871, кл. С 09 3 3/14, 1977(54)(57) КЛЕЕВАЯ КОМПОЗИЦИЯ ДЛЯ ПОЛУЧЕНИЯ НЕТКАНЫХ МАТЕРИАЛОВ, включающая латекс карбоксилсодержащегополимера, сшивающий агент и воду,л и ч а ю щ а я с я тем, чтИзобретение относится к текстильнойпромышленности и может быть использовано в производстве клееных материалов, используемых в медицине.Известна композиция на основе латексов, содержащих функциональныегруппы, и полиэлектролитного комплекса (ПЭК) для создания влагопроницаемых покрытий 1.13.Недостатком указанной композиции 10является то, что она содержит ПЭК,при приготовлении которого используются органические растворители.Латексная композиция с использованием ПЭК агрегативно неустойчива,так как содержит 20-257 ПЭК в видесуспензии. Поэтому она нетехнологична при получении нетканых материалов способом пропитки,Известна также композиция для по Олучения клееных нетканых материаловс высокими капиллярными свойствами,включающая водную дисперсию полиуретана и алюмометилсиликонат натрия 23.Недостатком этой композиции является то, что используемая в композиции водная. дисперсия полиуретанаполучается механическим диспергированием на вальцах, что являетсяэнергоемким процессом с низкой производительностью, вследствие чегоданная дисперсия дефицитна для промьппленности. Кроме того, композицияне обеспечивает достаточной прочности материалов, особенно в мокром35состоянии (при стерилизации),Наиболее близкой по техническойсущности и получаемому результату к изобретению является клеевая композиция для получения нетканых материалов, включающая, вес.7,: карбоксилсодержащий латекс 1,5-4,8; термореактивная смола - алюмометилсиликонат Иа, являющаяся полиэлектролитом и сшивающим агентом, О, 1-3; катализатор (хлорокись циркония)0,001-1; вода остальное ГЗ 2,Недостатком известной композиции является то, что она не обеспечивает требуемой капиллярности и проч 5 О нрсти. Цель изобретения - повышение прочности и улучшение капиллярности материалов.Поставленная цель достигается тем, что клеевая композиция для получения нетканых материалов, содержащая латекс карбоксилсодержащего полимера, сшивающий агент и воду, содержит в качестве сшивающего агента полиэлектролитный комплекс на основе поли(мет)акриловой кислоты и полиоснования, выбранного из группы, включающей полиэтиленимин, полиэтиленполиамин и поли-И-М-диметиламино - этилметакрилат, и дополнительно глицерин и щелочь при следующем соотношении компонентов, мас.7.:Латекс карбоксилсодержащего полимера (на сухоевещество) 3-30Полиэлектролитныйкомплекс 0,2-3,0Глицерин 0,3-6,0Целочь д, рн 9-10Вода ОстальноеСодержание компонентов в композиции ниже указанных пределов может быть использовано, так как ПЭК теряет свойства сшивающего агента и полученный материал становится неустойчивым к стерилизации. Использование компонентов в композиции выше указанного предела приводит к коагуляции связующего и его непригодности для получения нетканого материала,Полиэлектролитный комплекс нетоксичен, способ его получения прост и осуществляется смешением компонентов в эквимолекулярных соотношениях. П р и и е р 1, В 3 вес% карбоксилсодержащего латекса (МБМ) на основе метилакрилата, бутилметакрилата и метакриловой кислоты, взятых в соотношении б 2:35:3, вводят щелочь, например ИаОН, до рН 9-10, глицерин 0,3 вес.7 и при перемешивании и комнатной температуре полиэлектролитный комплекс (ПЭК) на основе полиакриловой или полиметакриловой кислоты и полиэтиленимина в количестве 0,2 вес.%, вода - остальное до 100 вес.7, Затем проводят пропитку волокнистого холста из вискозных волокон. Пропитанную основу сушат при бОС до удаления влаги и термообрабатывают при 110-150 С в течение 2-10 мин. Готовый материал стерилизуют под давлением от 2-3 атм при 120-150 С в течение 20-бО мин. Полученный материал обладает капиллярностью до стерилизации 80 мм/ч, после стерилизации капиллярность сохраняется на том же уровне. Мате% Разрывн.напр. вмокром Капиллярность,мм/ч Нетканый материал состояниидан/см 2 после стер. до поссте- лерил. стер. до степоспосле стер,до до стерил е ле стер илпосле стер,до стер. стерил. По примеру1 13,4 80 80 14,5 15,6 16,0 11,1 10,5 12,3 17,8100 90 113 128 180 164 84 97 193 90 80 16,4 18,2 10,0 8,2 12,5 14,8 12,4 17,4 10,2 3риал может быть использован для медицинских целей.П р и м е р 2. В 20 вес.7 карбоксилсодержащего латекса (МБМс)на основе бутилметакрилата, метилметакрилата и м: акриловой кислоты,взятых в соотношении 55:40:5, вводятИаОН до рН 9-10, глицерин в количестве 3 вес.7 и при перемешиваниии комнатной температуре ПЭК на осно Ове полиакриловой кислоты и полиэтиленимина в количестве 1,5 вес.%, вода - остальное до 100 вес.%. Далееаналогично примеру 1.Полученный материал обладает капиллярностью до стерилизации100 мм/ч, после стерилизации90 мм/ч, Материал может быть исполь -зован для медицинских целей,П р и м е р 3. В 30 вес.7 карбоксилсодержащего латекса на основесополимера бутилакрилата, метилметакрилата и метакриловой кислоты, взятых в соотношении 58:35:7, вводятМаОН до рН 9-10, глицерин в количестве 6 вес.7 и при перемешиваниии комнатной температуре ПЭК на основе полиметакриловой кислоты и полиэтиленимина в количестве 3 вес.7.,вода - остальное до 100 вес.7 Далее аналогично примеру 1.Полученный материал обладает капиллярностью до стерилизации 90 мм/ч,после стерилизации 80 мм/ч. Материалможет быть использован для медицинс 35ких целей. 4П р и м е р 4. В 15 вес.% карбоксилсодержащего каучукового латекса (ДММА-1 ГП)-сополимер бутадиена, метилметакрилата и метакриловой кислоты, взятых в соотношении 65;32:3, вводят ХаОН до рН 9-10, глицерин в количестве 4 вес.7 и при перемешивании и комнатной температуре ПЭК на основе полиакриловой кислоты и полиэтиленполиамина в количестве 2 вес.7, вода - остальное до 100 вес.7 Далее аналогично примеру 1. Полученный материал обладает капиллярностью до стерилизации 120 мм/ч, после стерилизации 100 мм/ч. Материал может быть использован для медицинских целей.П р и м е р 5. В 15 вес.% карбоксилсодержащего каучукового латекса (ДММА-1 ГП) вводят ИаОН до рН 9-10, глицерин в количестве 4 вес.% и при перемешивании и комнаткой температуре ПЭК на основе полиакриловой кислоты и.поли-Х-М-диметиламиноэтилметакрилата в количестве 1,5 вес.7., вода - остальное до 100 вес.%. Далее аналогично примеру 1Полученный материал обладает капиллярностью до стерилизации 110 мм/ч,после стерилизации 100 мм/ч. Материал может быть использован для медицинских целей.В таблице приведены результаты испытаний нетканых материалов.1087545 Продолжение таблицы Разрывн.удлин. Е,7 после стер. до стерил . до поссте- ле о после после стер. до те- стер,ил. рил. стер. стеИзвестный Г 33 04 124 15,1 138 38 50 161 10 0 20,4 Известный Г 2 2 100 100 10,2 12,4 25,0 18,0 5,1 6,4 17,6 13,1 П р и м е ч а н и е . Требование к нетканому материалу медицинского наз-.начения поверхностной массы 50 г/см, 6 8-9 кгс/см, Е 10-157, капиллярность не менее 60-70 мм/ч,25 Из таблицы видно, что предлагаемая латексная композиция расширяет ассортимент связующих для нетканых материалов медицинского назначения с повышенной капиллярностью, одновременно обеспечивая высокие физикомеханические свойства материалов. Составитель Г.МинензниковаРедактор,Н.Джуган Техред М. Надь Корректор М,лароши Заказ 2584/23 Тираж 634 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
