Генератор знаков для устройств отображения информации растрового типа

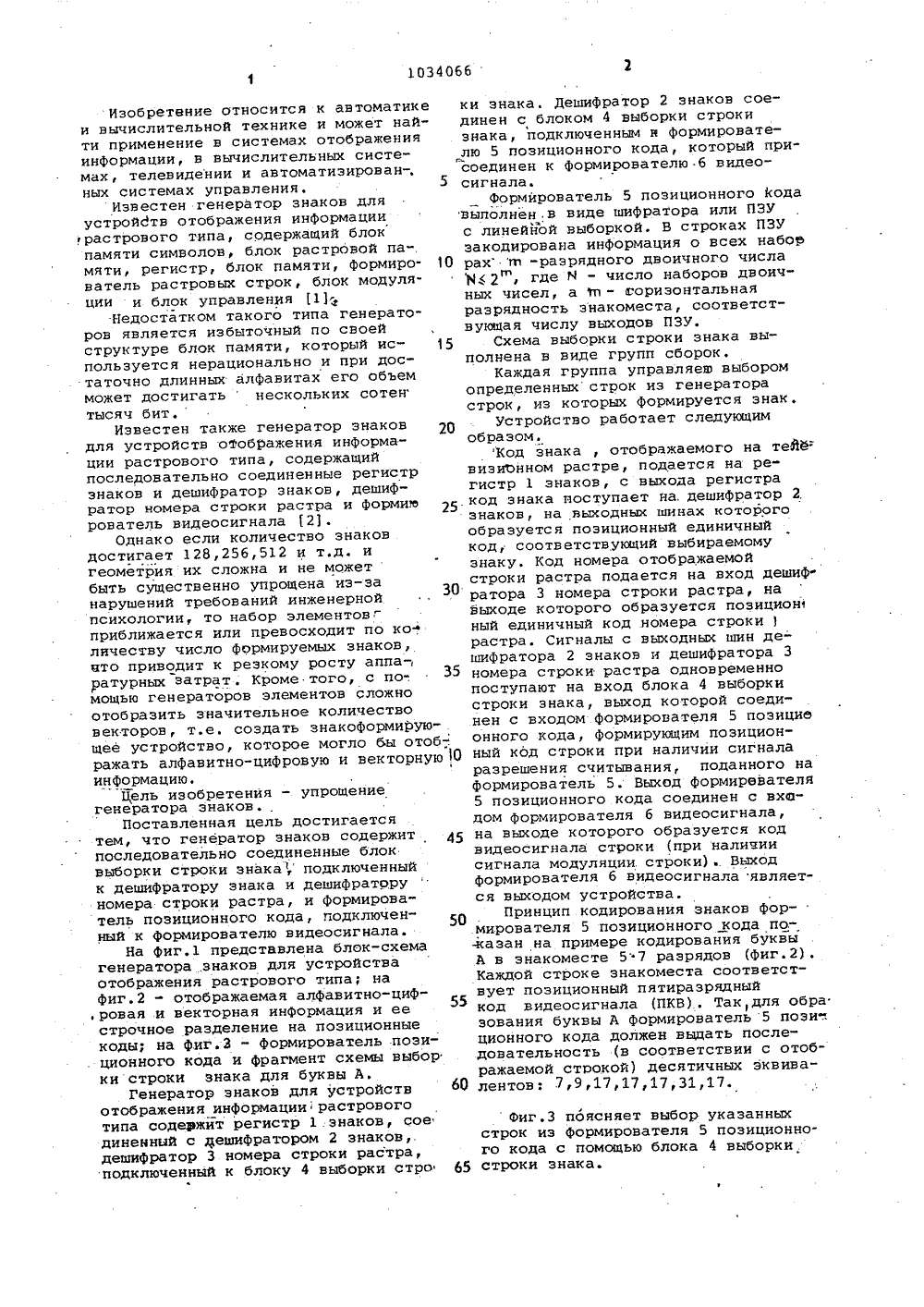

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 16 ПИСАНИЕ ИЗОБРЕТЕНИЯ ТЕЛЬСТВУ ТОРСКОМУС не ти ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(54) (57) ГЕНЕРАТОР .ЗНАКОВ ДЛЯ УСТ-."РОЙСТВ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ РАСТРОВОГО ТИПА, содержащий последоваттельно соединенные регистр знаков .и дешифратор знаков, дешифратор номера строки растра и формировательвидеосигнала, о т л и ч а ю щ и й -с я тем, что, с целью упрощения.генератора, он содержит последователь.но соединенные блок выборки строкизнака, подключенный к дешифраторузнака и дешифратору номера строкирастра, и формирователь позиционногокода, подключенный к формирователювидеосигнала.Изобретение относится к автоматикеи вычислительной технике и может най"ти применение в системах отображенияинформации, в вычислительных системах, телевидении и автоматизирован-,ных системах управления.5Известен генератор знаков дляустройств отображения информациирастрового типа, содержащий блокпамяти символов, блок растровой па".мяти, регистр, блок памяти, формиро- )Ователь растровых строк, блок модуляции и блок управления 1);Недостатком такого типа генераторов является избыточный по своейструктуре блок памяти, который используется нерационально и при достаточно длинных алфавитах его объемможет достигать нескольких сотентысяч бит,Известен также генератор знаковдля устройств отобРажения информации растрового типа, содержащийпоследовательно соединенные регистрзнаков и дешифратор знаков, дешифратор номера стРоки РастРа и формию 25рователь видеосигнала 21.Однако если количество знаковдостигает 128,256,512 и т.д. игеометрия их сложна и не можетбыть существенно упрощена из-занарушений требований инженернойпсихологии, то набор элементовгприближается или превосходит по количеству число формируемых знаков,что приводит к резкому росту аппа-Ратурных затрат, Кроме того, с по-.мощью генераторов элементов сложноотобразить значительное количествовекторов, т.е. создать знакоформирующее устройство, которое могло бы отоб-.ражать алфавитно-цифровую и векторную Оинформацию.Цель изобретения - упрощениегенератора знаков.,Поставленная цель достигаетсятем, что генератор знаков содержит 45последовательно соединенные блоквыборки строки знака, подключенныйк дешифратору знака и дешифраторуномера строки растра, и формирователь позиционного кода, подключен"ный к формирователю видеосигнала.На Фиг.1 представлена блок-схемагенератора .знаков для устройстваотображения растрового типа; нафиг,2 - отображаемая алфавитно-циф, ровая и векторная информация и еестрочное разделение на позиционныекоды; на фиг.З " формирователь позиционного кода и фрагмент схемы выборки строки знака для буквы А.Генератор знаков для устройств 60отображения информации растровоготипа содержит регистр 1.знаков, соединенный с дешифратором 2 знаков,дешифратор 3 номера строки растра,подключенный к блоку 4 выборки стро 65а ки знака. Дешифратор 2 знаков соединен с блоком 4 выборки строки знака, подключенным н формирователю 5 позиционного кода, который присоединен к формирователю б видеосигнала.Формирователь 5 позиционного Кода выполнен,в виде шифратора или ПЗУ с линейной выборкой. В строках ПЗУ закодирована информация о всех набор рах п -разрядного двоичного числа 82, где М - число наборов двоичных чисел, а п - горизонтальная разрядность энакоместа, соответствующая числу выходов ПЗУ.Схема выборки строки знака выполнена в виде групп сборок.Каждая группа управляею выбором определенных строк из генератора строк, иэ которых формируется знак.Устройство работает следующим образом.Код знака , отображаемого на тейб. визиОнном растре, подается на регистр 1 знаков, с выхода регистра код знака поступает на, дешифратор 2, знаков, на выходных шинах которого образуется позиционный единичный код, соответствующий выбираемому знаку. Код номера отображаемой строки растра подается на вход дешиф ратора 3 номера строки растра, на выходе которого образуется позицион ный единичный код .номера строки ) растра. Сигналы с выходных шин де- шифратора 2 знаков и дешифратора 3 номера строки растра одновременно поступают на вход блока 4 выборки строки знака, выход которой соединен с входом Формирователя 5 поэицие онного кода, Формирующим позиционный код строки при наличии сигнала разрешения считывания, поданного на формирователь 5. Выход формиревателя 5 позиционного кода соединен с входом формирователя б видеосигнала, на выходе которого образуется код видеосигнала строки (при наличии сигнала модуляции. строки) Выход формирователя б видеосигнала является выходом устройства.Принцип кодирования знаков формирователя 5 позиционного кода по.- -казан на примере кодирования буквы А в знакоместе 57 разрядов (фиг.2). Каждой строке знакоместа соответст" вует позиционный пятиразрядный код видеосигнала (ПКВ) . Так,для обра эования буквы А формирователь 5 пози-., ционного кода должен выдать последовательность (в соответствии с отображаемой строкой) десятичных эквивалентов: 7917,17,17,31,17. Фиг, 3 поясняет выбор ука ванных строк из формирователя 5 позиционного кода с помощью блока 4 выборки строки знака.При подаче сигнала разрешения с выхода дешифратора 2 знаков и соответствукщих позиционных единичных кодов номера строки растра 1,2 и 6 с выхода дешифратора 3 номера строки растра на входы элементов Н-НЕ на их 5 выходах Формируются сигналы, разрешающие выдачу кодов, 7,9,31 из формирователя 5 позиционного кода.Ввиду того, что код 17 повторяет. ся в строках 3,4,5,7, в блок 4 вы О ,борки строки знака вводится элемент ИЛИ, который объединяет сигналы этих строк.На выходе элемента.ИЛИ Формируется сигнал, разрешакщий выдачу кода 17 ,из Формирователя позиционного кода, Аналогичным образом происходит управление строками и выдача их в остальных знаках алфавита. Использование Формирователя позиционного кода и блока выборки строки знака позволяет набором строк, число которых ограничено горизонтальной разрядностью, знакоместа отображать разнообразную знаковую к векторную, информацию. Причем с увеличением количества и усложнением конфигурации знаков и векторов число строк символа не превышает укаэанного .огра" ничения.Предлагаемое устройство универсаль" но,позволяет отображать как символьную, так и графическую информацию. Применение таких генераторов приводит к существенному снижению аппаратурных затрат и дает значительный энономический эффект, особенно при большом количестве отображаемых слож" ных знаков и векторов.коми ений аушс 1303 филнал ППП фПатент, г. Ужго Проектная, 4 Тираж 488 сударственног о делам изобр Москва, Ж"35,Подписита СССРоткрытия наб д
