Узел отображения информации тренажера операторов систем управления

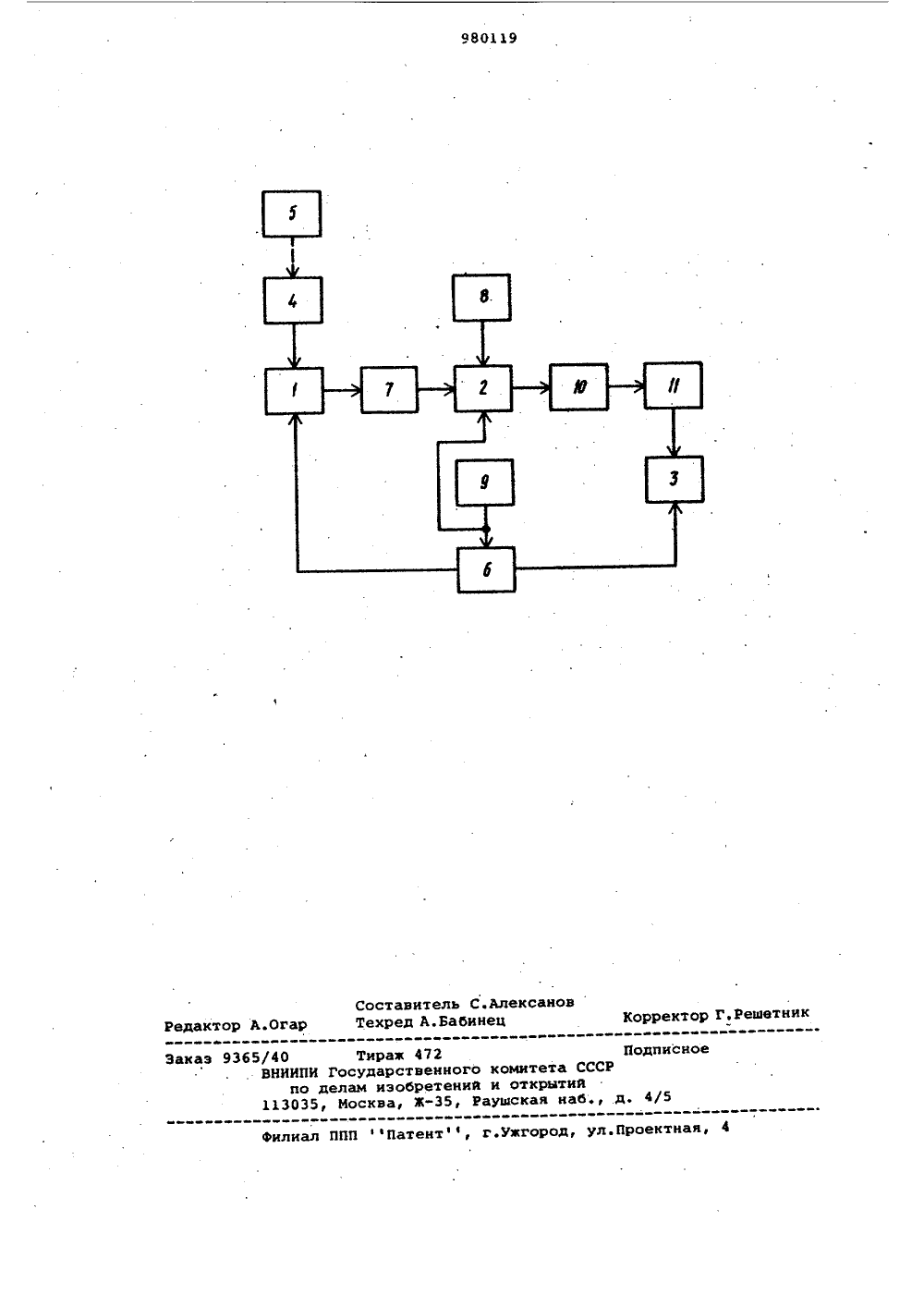

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическияРеспублик р 980119(23) Приоритет С 09 В 9/00 Государственный комитет СССР по делам изобретений и открытий(54) УЗЕЛ ОТОБРАЖЕНИЯ ИНФОРМАЦИИ ТРЕНАЖЕРА ОПЕРАТОРОВ СИСТЕМ УПРАВЛЕНИЯИзобретение относится к тренаже рам операторов систем управления,Известен узел отображения информации тренажера операторов систем управления, содержащий индикатор, соединенный с блоком согласования и блоком формирования развертки азимута, подключенным к генератору сигналов развертки дальности, и вычислительный блок 11 .Недостатком известного узла явля" ется невысокая эффективность отобра жения учебной информации.Цель изобретения " повышение эффективности отображения учебной информации.Поставленная цель достигается тем, что узел отображения информации тренажера операторов систем управления, содержащий индикатор, соединенный с блоком согласований и блоком Формирования развертки азимута, подключенным к генератору сигналов развертки дальности, и вычислительный блок, имеет блоки памяти, блоки формирования стандартных сигналов, генератор развертки кадров и преобразователь код - напряжение, при этом выход вычислительного блока через преобразователь код - напряжения соединен с первым входом первого блока памяти,второй вход которого связан с управляющим выходом блока формированияразвертки азимута, связанного дополнительно входом с первым входом второго блока памяти, второй вход которого соединен с выходом генератораразвертки кадров, а третий вход черезпервый блок Формирования стандартныхсигналов подключен к выходу первогоблока памяти, выход второгоблокапамяти через второй блок формирования стандартных сигналов связан с инФормационным входом блока согласования.На чертеже приведена структурнаясхема узла отображения информации.Узел содержит два блока 1 и 2 памяти и индикатор 3, выполненные набазе ЭЛТ, причем один из двух входовблока 1 через преобразователь 4 коднапряжение соединен с выходом вычислительного блока 5, другой - с однимиз выходов блока 6 формирования развертки азимута, а выход через блок 7формирования стандартных сигналовс одним из трех входов блока 2, двадругих входа которого соответственносоединены с выходом генератора 8 раз- ЗО вертки кадров и выходом генератора 9сигналов развертки дальности, соедн=ненным с входом блока б формированияразвертки азимута, а выход через блок формирования 10 стандартных сигналовсоединеи с входом блока 11 согласования, выход которого подключен к одно" 5 1 О 50,му из входов индикатора 3. Другойвход индикатора 3 соединен с другим выходом блока б формирования развертки азимута.Устройство работает следующим образом. Блок 5 заранее рассчитывает траек"торию движения цепи и выдает ее в витупающего с выхода блока б формирования развертки азимута, на экране индикатора 3 создается радиально-круго- р ная развертка. При прохождении радиально-круговой развертки через метку происходит считывание последней. В результате этого на выходе блока. 1 появляется задержанный единичный им- Зопульс, время задержки которого про"порционально дальности до цепи .в по-лярной системе координат. Полученный импульс поступает на вход блока 7, свыхода которого сформированный поамплитуде импульс поступает на верти"кально отклоняющиепластины блока 2и запоминается на его экране в видевертикальной черты. Пилообразное напряжение с выхода генератора 9 сигналов развертки дальности подается на гориэотально отклоняющие пластины блока 2, а на вторые вертикально отклоняющие его пластины поступает пи"лообраэное напряжение генератора 8развертки кадров. В результате на эк" 4 ране блока 2 создается телевизионный растр, луч которого последовательно описывает вертикальную черту, и на выходе блока 2 появляется пакет им" пульсов, необходимый для формирова" ния реальной метки цепи. В блоке 10 пакет импульсов выравнивается по амплитуде и поступает в блок согласования, где импульсы модулируются по закону диаграммы направленности анде двоичного катода на вход преобразователя 4 код - напряжение, преобразующего этот катод в напряжение, которое, воздействуя на отклоняющуюсистему блока 1.памяти, определяетположение метки цепи на экране инди;катсра 3. Метка запоминается в пря)моугольной системе координат. С помощью пилообразного напряжения, постенны. С выхода блока 11 согласования полученный сигнал поступает в тракт подсвета индикатора 3. На экране индикатора 3 напряжения блока б формирования развертки азимута создается радиально-круговая развертка. В результате этого на экране индикатора 3 появляется отметка цепи, выдаваемая блоком 5 и имеющая форму дуги. Величина дуги (ширина диаграммы направленности антенны) регулируется частотой следования пилеобраэного напряжения генератора 8 развертки кадров, которая также определяет количество импульсов в пакете и расстояние между ними.Использование изобретения позволит повысить эффективность отображения учебной информации. Формула изобретенияЖУзел отображения информации тренажера операторов систем управления,содержащий индикатор, соединенный с блокомсогласования и блоком формирования раз,вертки азимута, подключенным к генератору сигналов развертки дальности,и вычислительный блок, о т л и ч аю щ и й с я тем, что, с целью повышения эффективности отображения учебной информации, он имеет блоки памяти, блоки Формирования стандартныхсигналов, генератор развертки кадрови преобразователь код - .напряжение,при этом выход вычислительного блокачерез преобразователь код - напряжение соединен с первым входом первогоблока памяти, второй вход которогосвязан с управляющим выходом блокаФормирования развертки азимута, связанного дополнительно входом с первьва входом второго блока памяти, второй вход которого соединен с выходомгенератора развертки кадров, а третий вход через первый блок Формирования стандартных сигналов подключенк выходу первого блока памяти, выходвторого блока памяти через второйблок Формирования стандартных сигналов связан с информационным входомблока согласования.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 479144 кл, 6 09 В 9/00, 1973.Составитель С.Алексаноедактор А.Огар Техред А.Бабинец каз ета СССРрытийя наб , д, 4/5 5/40 Тирам 472 ВНИИПИ Государственного коми по делам изобретении и от 113035 р Москва, Ж-Э 5, Раушск
