Сальниковое уплотнение

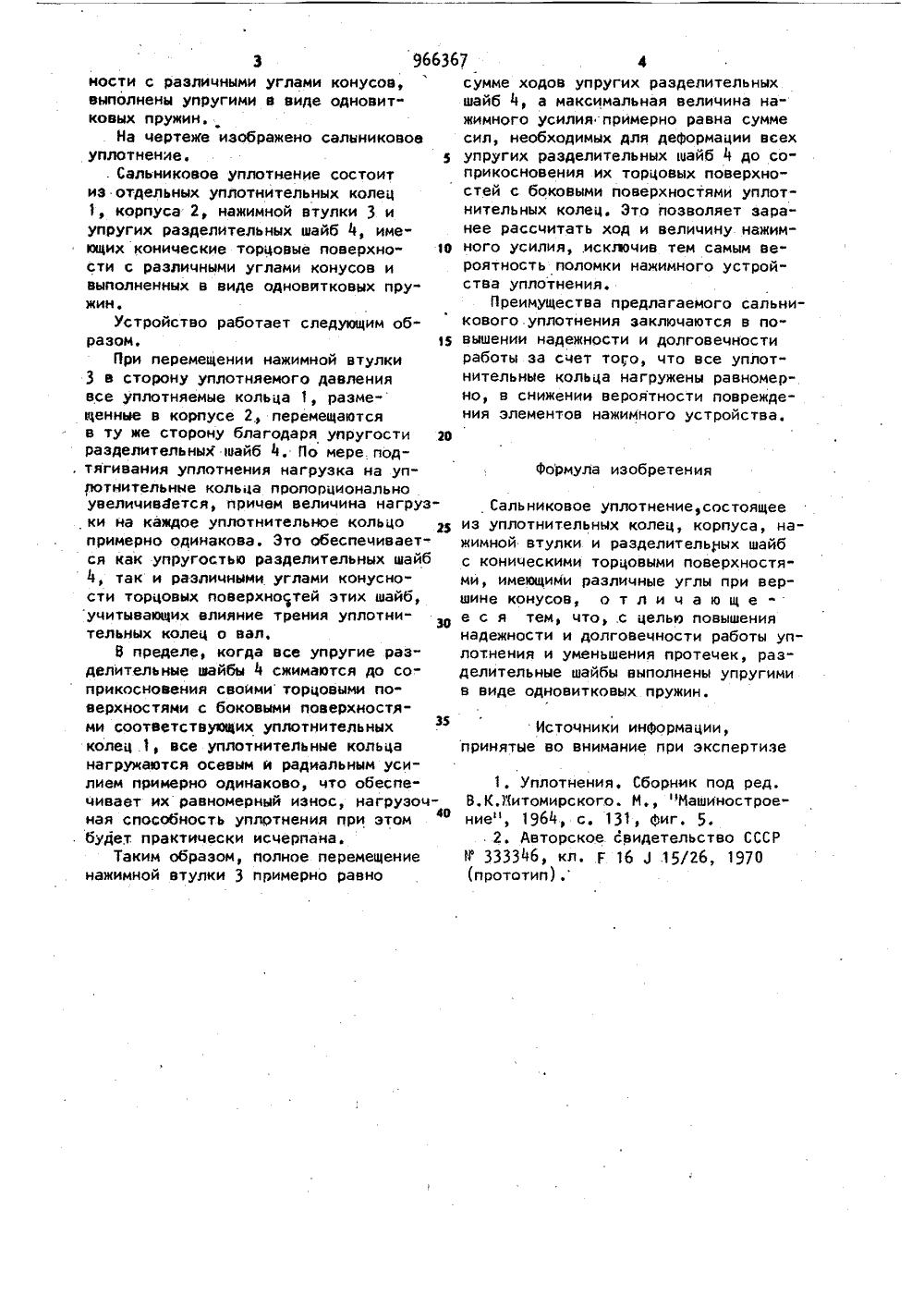

(72) Автор изобретен Д, В, Гроховский явител САЛЬНИКОВОЕ УПЛОТНЕНИЕ 15 Изобретение относится к,уплотнительной технике и может быть исполь зовано в различных роторных машинахИзвестна конструкция сальникового уплотнения, состоящая из сальниковой набивки, нажимной втулки и корпуса 1 1.Однако эта конструкция имеет следующие недостатки: осевое давление, создаваемое нажимной втулкой передается на уплотнительные кольца неравномерно; износ уплотнительных колец по длине уплотнения неравно- мерен; при увеличении числа уплотни тельных колец величина утечек снижа ется незначительно, эффект уплотнения не пропорционален длине уплот нения; величина затяжки (перемещения нажимной втулки) не известна на протяжении .всей эксплуатации уплотнения, что может привести к повреждению резьбы нажимного устройства. Наиболее близким техническим решениемявляется сальниковое уплотнение, состоящее иэ сальниковой набивки, выполненной из отдельных колец, между которыми установлены разделительные шайбы с коническими торцовыми поверхностями, причем углы конусов различны. Это способствует более равномерному износу уплотнительных колец Г 23.Однако осевое давление, создаваемое нажимной втулкой, передается на уплотнительные кольца неравномерно, износ уплотнительных колец по длине уплотнения неравномерен, эффект уплотнения не пропорционален длине уплотненияЦель изобретения - повышение надежности и долговечности работы сальникового уплотненияПоставленная цель достигаетсятем, что разделительные шайбы, имющие торцовые конические поверхФормула изобретения 3 96636ности с различными углами конусов,выполнены упругими в виде одновитковых пружин.На чертеже изображено сальниковое уплотнение, 5. Сальниковое уплотнение состоит из отдельных уплотнительных колец1, корпуса 2, нажимной втулки 3 и упругих разделительных шайб 4, име" ющих конические торцовые поверхно- г сти с различными углами конусов ивыполненных в виде одновитковых пружин.Устройство работает следующим образом. 15При перемещении нажимной втулки 3 в сторону уплотняемого давления все уплотняемые кольца 1, размещенные в корпусе 2, перемещаются в ту же сторону благодаря упругости 2 оразделительных шайб 4. По мере,под, тягивания уплотнения нагрузка на уплотнительные кольца пропорционально . увеличивается причем величина нагрузки на каждое уплотнительное кольцо примерно одинакова, Это обеспечивается как упругостью разделительных шайб 4, так и различными углами конусности торцовых поверхностей этих шайб, учитывающих влияние трения уплотнительных колец о вал.В пределе, когда все упругие разделительные шайбы 4 сжимаются до соприкосновения своими торцовыми поверхностями с боковыми поверхностями соответствующих уплотнительных колец .1, все уплотнительные кольца нагружаются осевым и радиальным усилием примерно одинаково, что обеспе" чивает их равномерный износ, нагрузочная способность уплотнения при этом . будет. практически исчерпана.Таким образом, полное перемещение нажимной втулки 3 примерно равно 7 4сумме ходов упругих разделительных шайб 4, а максимальная величина нажимного усилия примерно равна сумме сил, необходимых для деФормации всех упругих разделительных шайб 4 до соприкосновения их торцовых поверхностей с боковыми поверхностями уплотнительных колец. Это позволяет заранее рассчитать ход и величину нажим- ного усилия, .исключив тем самым ве" роятность поломки нажимного устройства уплотнения.Преимущества предлагаемого сальникового уплотнения заключаются в повышении надежности и долговечности работы за счет того что все уплотнительные кольца нагружены равномерно, в снижении вероятности повреждения элементов нажимного устройства. Сальниковое уплотнение, состоящее из уплотнительных колец, корпуса, нажимной втулки и разделительных шайб с коническими торцовыми поверхностями, имеющими различные углы при вершине конусов, о т л и ч а ю щ е " е с я тем, что, .с целью повышения надежности и долговечности работы уплотнения и уменьшения протечек, разделительные шайбы выполнены упругими в виде одновитковых пружин. Источники инФормации принятые во внимание при экспертизе966367 Составит Техреи М ь Г.бутомаКоштура . Корректор 5),Макаренко актор Е,Лазурен аказ 7 13/5 Тираж 990 ВНИИПИ Государственн по делам изобретен 113035, Москва, Ж.Подписноо комитета СССРй и открытийРаушская наб., д. 4/ иал ППП Патент", г, Ужгород, ул. Проектна
