Связующее для изготовления нетканых материалов

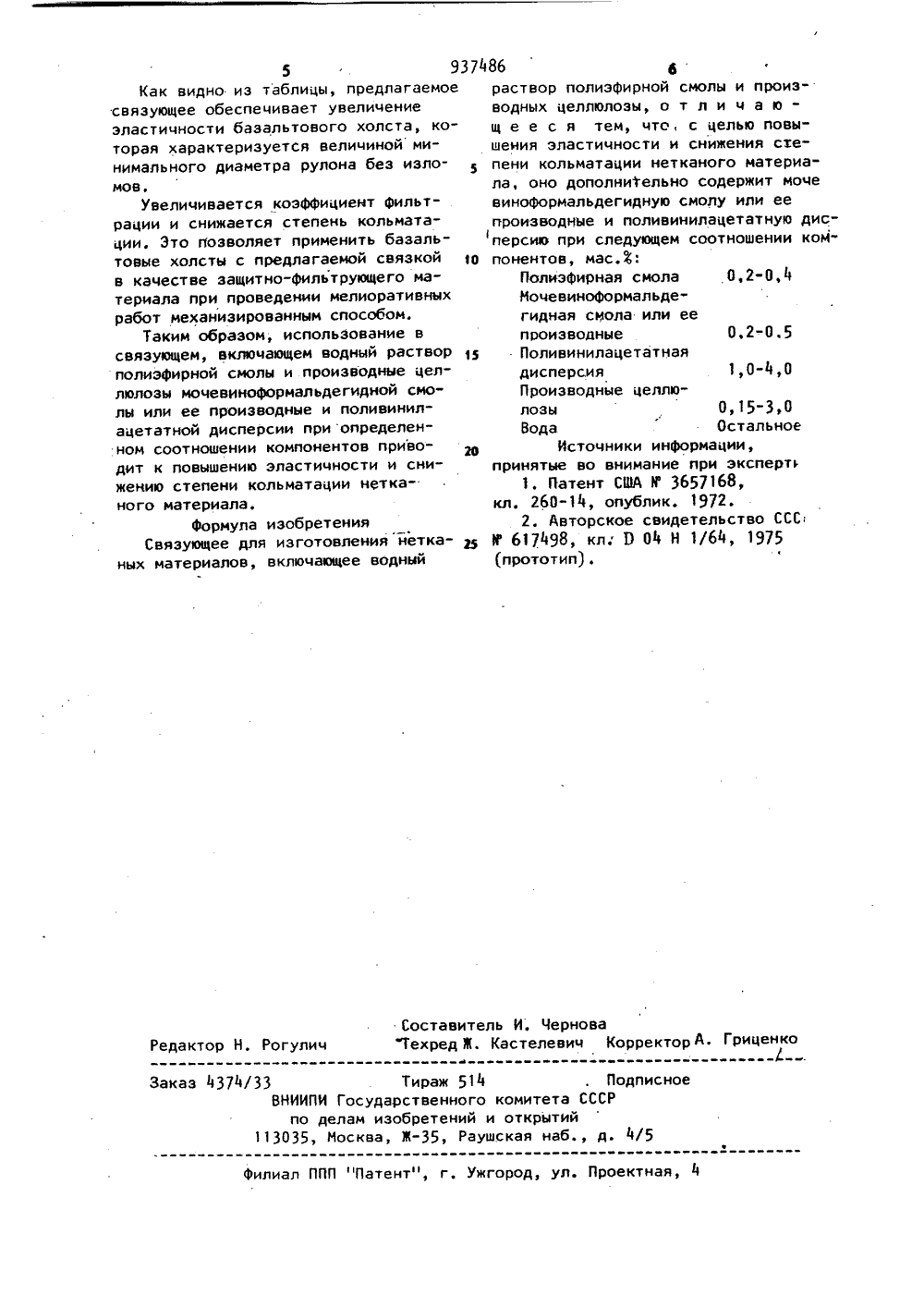

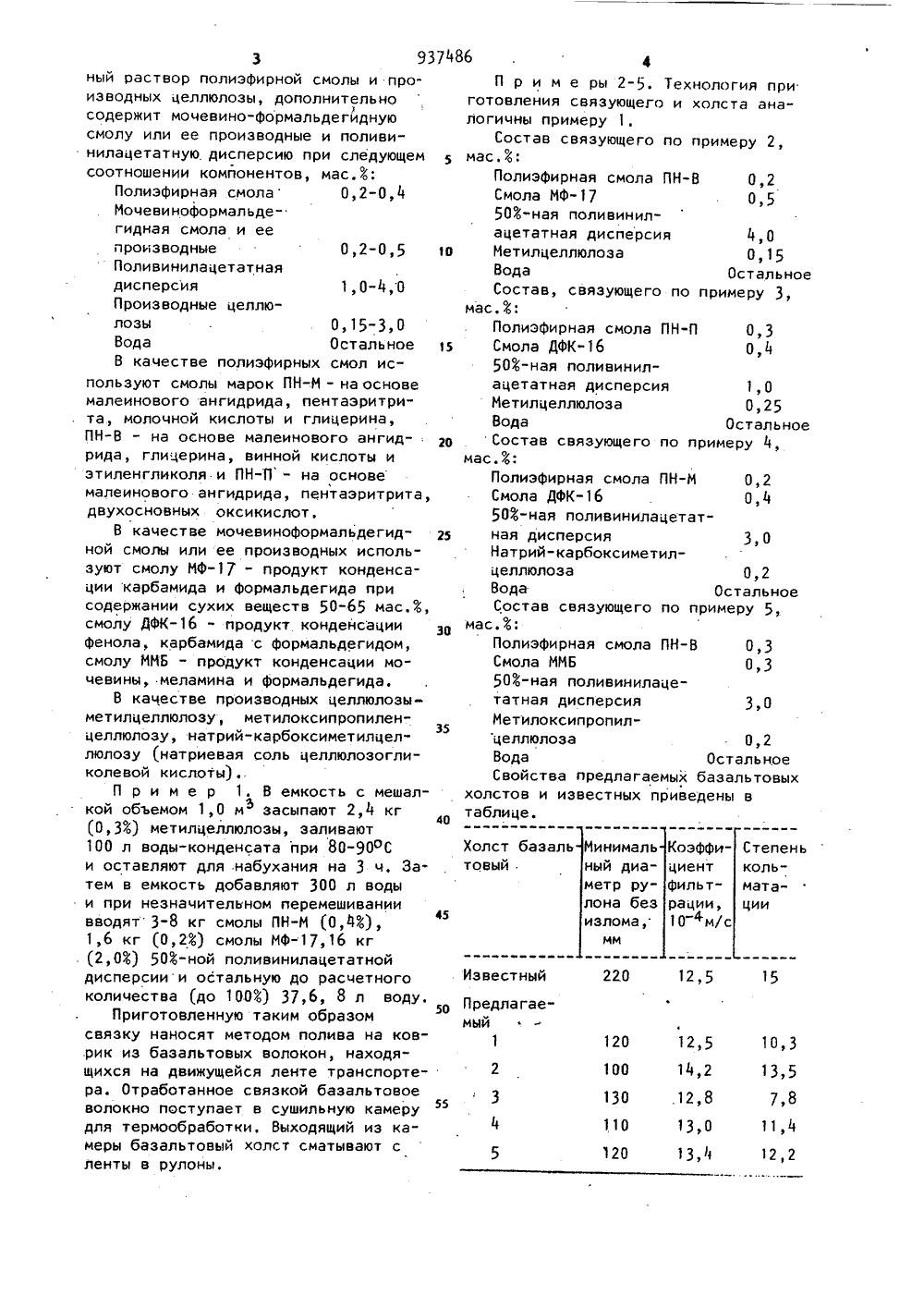

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соеэ Советски кСоцмалмстмческмкРеслублмк е 937486/1 ч вк оеднненн аударетаапай кемтв(23) Приоритет Опублнков СФРзебрвтеиЯткрытЯо 23,06.82Бюллетень Ю 3) УДК 678,67Институт химии высокомолекуляАН Украинской ССР и Киевскаялаборатория базальтового воло) Заявите СВЯЗЯОЩЕЕ ДЛЯ ИЗГОТОВЛЕНИЯ НЕТКАНЫХ МАТЕРИАЛОВ разцы из м нии в каче композиции пористостиНаиболе о 5 сущности и ляется свя нетканых ный раст материал из миэто жесткийиэ хаотичесенных или непре изводныхо пользует тов 21,Однако использованазальтовых волокон нолсту эластичность иильтрующие свойстваатации (т.е. засореодными телами).Цель изобретения -же ег беспе вает еобходимые степень ко ие ильтра ино овышение эла тичности и снижение степени кольма холста.Поставленна достигае вязующее атериалов тем, что нетканых я изготовлениявключающее впд Изобретение относится к составам, применяемым для склеивания нитей при получении нетканых .материалов из минеральных волокон, в частности холстов из базальтового в локна, используемых в качестве фильтров трубчатых дренажей в мелиоративном и гидротехническом строительстве.Нетканый рулонныйнерального волокна -холст, изготовленныйки расположенных рублрывных нитей, пропитанных полимерной связкой.Известна клеевая композиция для изготовления бумажно-масляных Фильтров, включающая поливинилацетатную дисперсию, термореактивную смолу и производное целлюлозы1.Однако большая вязкость композиции не дает возможности равномерно распределить ее методом полива по поверхности нетканого материала, Обтериала, при использоватве связующего, известнойне обеспечивают нужнойи не эластичны,близкой по техническойдостигаемому эФфекту явующее для изготовления,териалов, включающее водполиэфирной. смолы и проллюлозы. Это связующее исдля получения стеклохолс937486 аП р и м е ры 2-5. Технология приготовления связующего и холста аналогичны примеру 1.Состав связующего по примеру 2,5 мас.4:Полиэфирная смола ПН-В 0,2Смола Мф0,5504-ная поливинилацетатная дисперсия 4,010 Метилцеллюлоза 0,15Вода ОстальноеСостав, связующего по примеру 3,мас,4;Полиэфирная смола ПН-П15 Смола ДФК 500 ь-ная поливинилацетатная дисперсия 1,0Метилцеллюлоза 0,25Вода Остальное0 Состав связующего по примеру 4,мас.:Полиэфирная смола ПН-М 0,2 а, Смола ДФК0,450-ная поливинилацетат 25 ная дисперсия 3,0Натрий-карбоксиметилцеллюлоза 0,2Вода Остальное ф, Состав связующего по примеру 5,0мас.4:Полиэфирная смола ПН-ВСмола ММБ50-ная поливинилаце ь татная дисперсия 3,035Метилоксипропилцеллюлоза 0,2Вода ОстальноеСвойства предлагаемых базальтовых л- холстов и известных приведены в40 таблице. 0,3 0,4 0,3 0,3 Степень коль Коэффициент фильтрации, 10 4 м/с Холст базальтовый . Минималь ный диаметр рулона без излома,мм матации 12,5 22.0 Известный Предлагаемый1 3ный раствор полиэфирной смолы и производных целлюлозы, дополнительносодержит мочевино-формальдегйднуюсмолу или ее производные и поливинилацетатную дисперсию при следующемсоотношении комйонентов, мас.Ф:Полиэфирная смола 0,2-0,4Мочевиноформальдегидная смола и еепроизводные 0,2-0,5Поливинилацетатнаядисперсия 1,0-4,0Производные целлюлозы 0,15-3,0Вода ОстальноеВ качестве полиэфирных смол используют смолы марок ПН-М - наосновемалеинового ангидрида, пентаэритрита, молочной кислоты и глицерина,ПН-В - на основе малеинового ангидрида, глицерина, винной кислоты иэтиленгликоля и ПН-П - на основемалеинового ангидрида, пентаэритритдвухосновных оксикислот,В качестве мочевиноформальдегидной смолы или ее производных используют смолу МФ- продукт конденсации карбамида и формальдегида присодержании сухих веществ 50-65 мас.смолу ДФК- продукт конденсациифенола, карбамида с формальдегидом,смолу ММБ - продукт конденсации мочевины, меламина и формальдегида.В качестве производных целлюлозыметилцеллюлозу, метилоксипропиленцеллюлозу, натрий-карбоксиметилцеллюлозу (натриевая соль целлюлозогликолевой кислоты).П р и м е р 1. В емкость с мешакой объемом 1,0 м засыпают 2,4 кг(0,33) метилцеллюлозы, заливают100 л воды-конденсата при 80-90 оСи оставляют для .набухания на 3 ч, Затем в емкость добавляют 300 л водыи при незначительном перемешиваниивводят 3-8 кг смолы ПН-М (0,44,О451,6 кг (0,23) смолы Мф16 кг(2,0) 50-ной поливинилацетатнойдисперсии и остальную до расчетногоколичества (до 1003) 37,6, 8 л воду.Приготовленную таким образом50связку наносят методом полива на ков.рик из базальтовых волокон, находящихся на движущейся ленте транспортера. Отработанное связкой базальтовоеволокно поступает в сушильную камерудля термообработки, Выходящий из камеры базальтовый холст сматывают сленты в рулоны. 120 12 5 1 О 3 100 14,2 13,5 130 .12,8 7,8 110 13,0 11,4 120 13,4 12,20,2-0,5 Составитель И. ЧерноваТехред Ж. Кастелевич Корректор А, Гриценко Редактор Н. Рогупич Заказ 437 М 33 Тираж 514 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 5 937Как видно из таблицы, предлагаемое связующее обеспечивает увеличение эластичности базальтового холста, которая характеризуется величиной минимального диаметра рулона без изломов.Увеличивается коэффициент фильтрации и снижается степень кольматации. Это позволяет применить базальтовые холсты с предлагаемой связкой 1 В в качестве защитно-фильтрующего материала при проведении мелиоративных работ механизированным способом.Таким образом, использование в связующем, включающем водный раствор полиэфирной смолы и производные целлюлозы мочевиноформальдегидной смолы или ее производные и поливинилацетатной дисперсии при определенном соотношении компонентов приводит к повышению эластичности и снижению степени кольматации нетканого материала,формула изобретенияСвязующее для изготовления нетка-ных материалов, включающее водный 4866ераствор полиэфирной смолы и производных целлюлозы, о т л и ч а ющ е е с я тем, что, с цепью повышения эластичности и снижения степени кольматации нетканого материала, оно дополнительно содержит мочевиноформальдегидную смолу или еепроизводные и поливинилацетатную дисперсию при следующем соотношении компонентов, мас.Ф:Полиэфирная смола 0,2-0,4Ночевиноформальдегидная смола или еепроизводныеПоливинилацетатнаядисперсия 1,0-4,0Производные целлюлозы 0,15-3,0Вода ОстальноеИсточники информации,принятые во внимание при эксперть1. Патент США У 3657168,кл. 260-14, опублик. 1972.2. Авторское свидетельство СССМ 617498, кп: 0 04 Н 1/64, 1975прототип).
