Способ испытания на дымопроницаемость конструктивных элементов систем противодымной защиты зданий

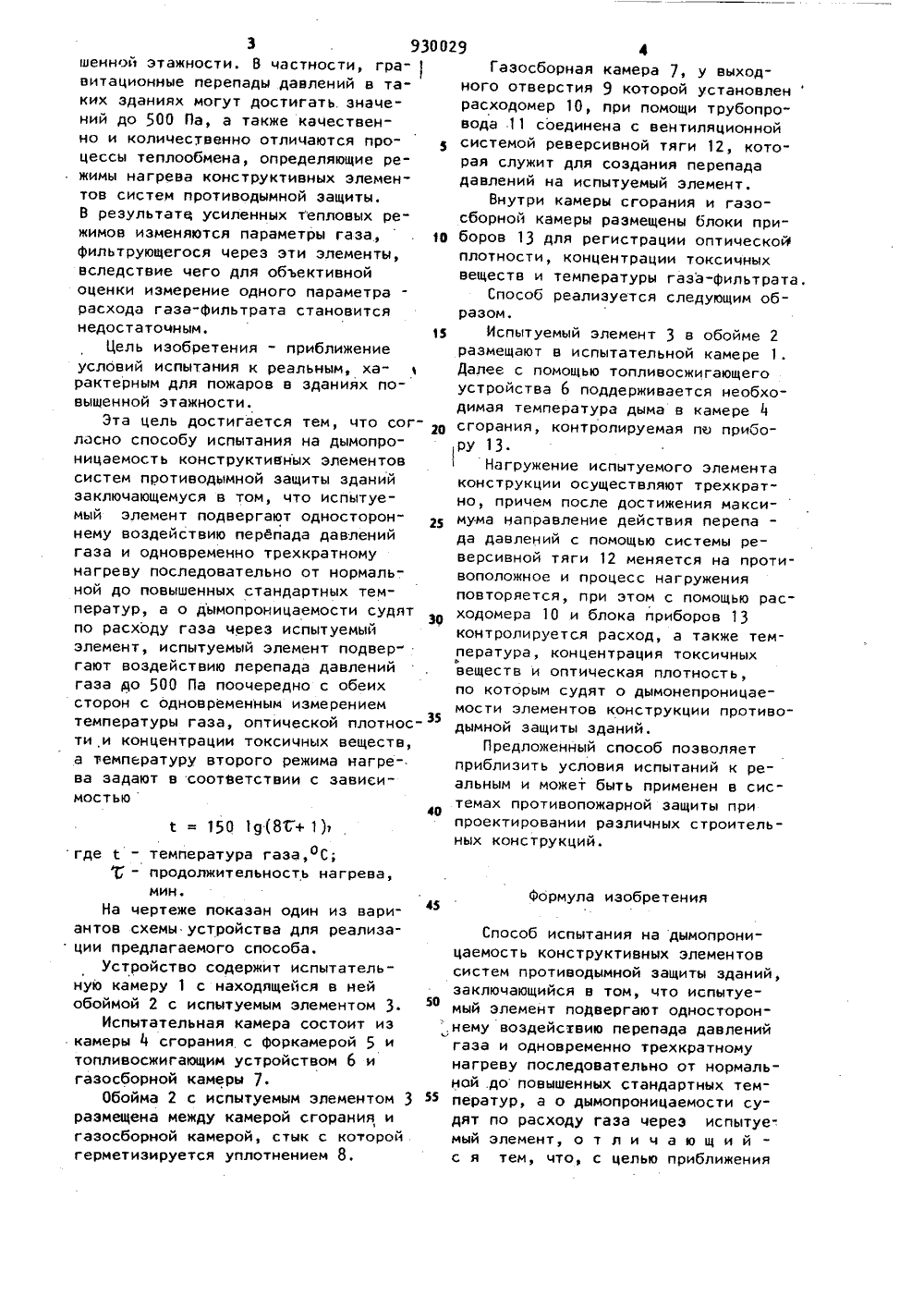

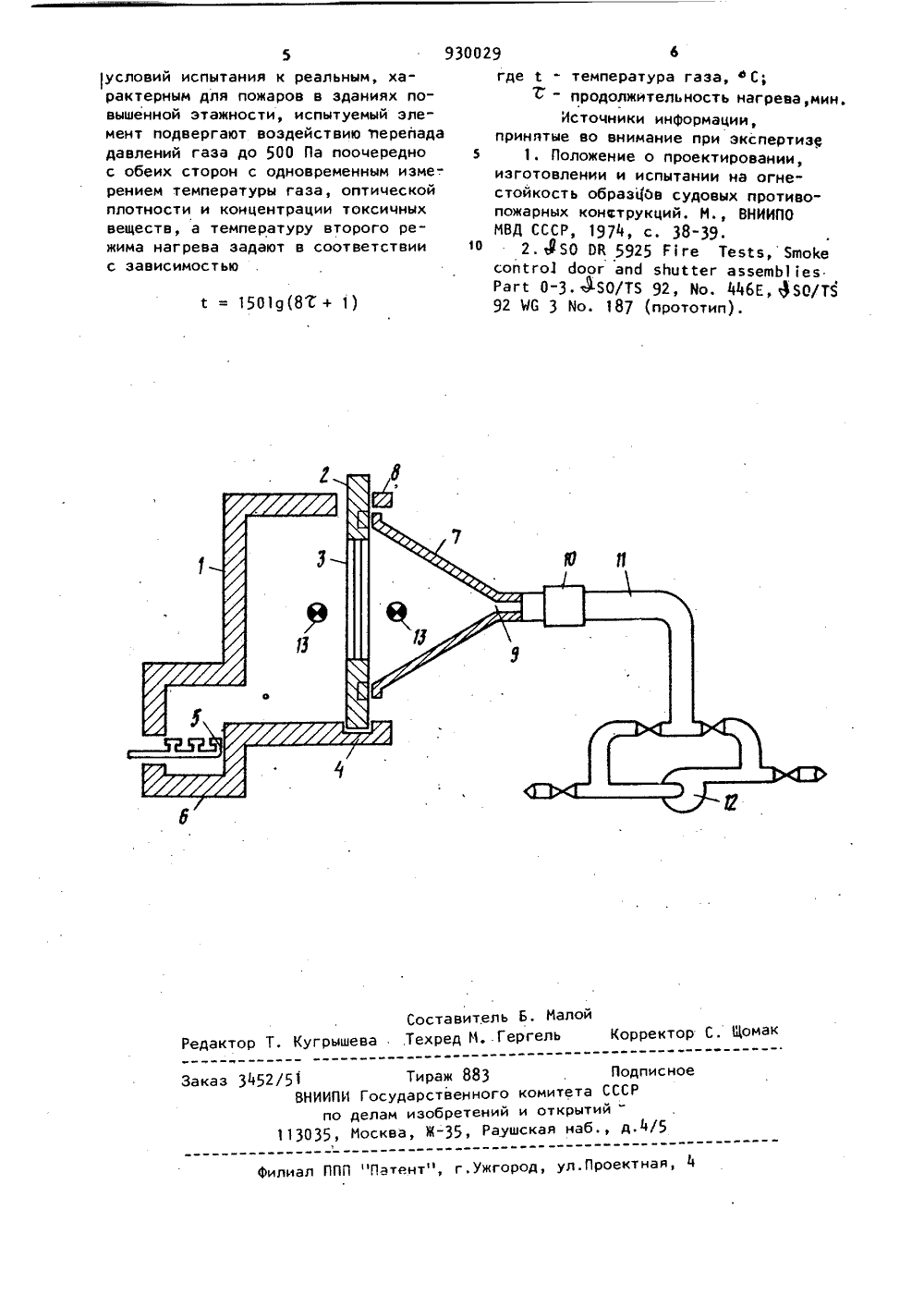

(5 Й) СПОСОБ ИСПЫТАНИЯ НА ДЫМОПРОНИЦАЕМОСТЬКОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ СИСТЕМ ПРОТИВОДЫМЗАЩИТЫ ЗДАНИЙ способ испытания на дымопроницаемость конструктивных элементов систем противодымной защиты зданий; заключающийся в том, что испытуемый элемент подвергают одностороннему воздействию перепада давлений газа и одновременно трехкратному нагреву последовательно от нормальной до повышенных стандартных температур, а,о дымопроницаемости судят по. расходу газа через испытуемый элемент 2.Недостатками известного способа являются малые значения перепадов испытательного давления, присущие зданиям невысокой (до 9) этажности а также дискретный характер измерения температуры фильтрата в диапазоне ее изменения от нормального значения (273 К), повышенного (523 К) до стандартного режима, что не соответствует характеру протекания процесса дымообразова ния и его оценке в зданиях повыИзобретение относится к испытательной технике, в частности к испытаниям конструктивных элементов систем противодымной защиты зданий (дверей, клапанов и т.д.) на дымопроницаемость.Известен способ испытания на дымопроницаемость элементов конструкций зданий в процессе испытаний на огнестойкость, заключающийся в том, что элемент конструкции уста- . навливают в испытательной печи, подвергают его одностороннему нагреву, а к необогреваемой стороне подносят ватный тампон и по наличию на нем сажистых отложений судят о дымопроницаемости испытуемого элемента 1.Однако известный способ позволяет получить лишь качественную оценку дымонепроницаемости, но не позволяет получить количественную оцен. уеНаиболее близким по техническоущности к изобретению является льский институт :5,; .,93 0029 10 15 формула изобретения 55 шенной этажности. В частности, гра-витационные перепады давлений в таких зданиях могут достигать. значений до 500 Па, а также качественно и количественно отличаются процессы теплообмена, определяющие режимы нагрева конструктивных элементов систем противодымной защиты. В результате усиленных тепловых режимов изменяются параметры газа, фильтрующегося через эти элементы, вследствие чего для объективной оценки измерение одного параметра- расхода газа-фильтрата становится недостаточным.Цель изобретения - приближение условий испытания к реальным, характерным для пожаров в зданиях повышенной этажности.Эта цель достигается тем, что сог ласно способу испытания на дымопроницаемость конструктивных элементов систем противодь 1 мной защиты зданий заключающемуся в том, что испытуемый элемент подвергают одностороннему воздействию перепада давлений газа и одновременно трехкратному нагреву последовательно от нормальной до повышенных стандартных температур, а о дымопроницаемости судят по расходу газа через испытуемый элемент, испытуемый элемент подвер" гают воздействию перепада давлений газа до 500 Па поочередно с обеих сторон с одновременным измерением температуры газа, оптической плотнос ти и концентрации токсичных веществ, а температуру второго режима нагрева задают в соответствии с зависи- мостью с = 150 1 д(8 Г+1)где й - температура газа,ОС;продолжительность нагрева,мин.На чертеже показан один из вариантов схемы устройства для реализации предлагаемого способа.Устройство содержит испытательную камеру 1 с находящейся в ней обоймой 2 с испытуемым элементом 3.Испытательная камера состоит из камеры 4 сгорания с форкамерой 5 и топливосжигающим устройством 6 и газосборной камеры 7.Обойма 2 с испытуемым элементом 3 размещена между камерой сгорания и газосборной камерой, стык с которой герметизируется уплотнением 8,4Газосборная камера 7, у выходного отверстия 9 которой установлен расходомер 10, при помощи трубопровода 11 соединена с вентиляционной системой реверсивной тяги 12, которая служит для создания перепада давлений на испытуемый элемент. Внутри камеры сгорания и газо- сборной камеры размещены блоки приборов 13 для регистрации оптической плотности, концентрации токсичных веществ и температуры газа-фильтрата.Способ реализуется следующим образом.Испытуемый элемент 3 в обойме 2 размещают в испытательной камере 1. Далее с помощью топливосжигающего устройства 6 поддерживается необходимая температура дыма в камере 4 2 О сгорания, контролируемая пв прибору 13.Нагружение испытуемого элементаконструкции осуществляют трехкратно, причем после достижения максимума направление действия перепада давлений с помощью системы реверсивной тяги 12 меняется на противоположное и процесс нагруженияповторяется, при этом с помощью расходомера 10 и блока приборов 13контролируется расход, а также температура, концентрация токсичныхьвеществ и оптическая плотность,по которым судят о дымонепроницаемости элементов конструкции противодымной защиты зданий.Предложенный способ позволяетприблизить условия испытаний к реальным и может быть применен в сис Отемах противопожарной защиты припроектировании различных строительных конструкций. Способ испытания на дымопроницаемость конструктивных элементов систем противодымной защиты зданий, заключающийся в том, что испытуемый элемент подвергают односторон,нему воздействию перепада давлений газа и одновременно трехкратному нагреву последовательно от нормальной .до повышенных стандартных температур, а о дымопроницаемости судят по расходу газа через испытуемый элемент, о т л и ч а ю щ и й с я тем, что, с целью приближенияс = 15019(87+ 1) Составитель Б, Малойедактор Т. Кугрышева .Техред М,.Гергель орректор С. Цомак ПодСССР сное 83ного комитеений и открРаушская н/51 ТиражВНИИПИ Государствепо делам иэобре 113035, Москва, Жаказ 3 тииб д,4/5 филиал ППП "Патент", г.ужгород, ул.Проектная,5условий испытания к реальным, характерным для пожаров в зданиях повышенной этажности, испытуемый элемент подвергают воздействию Перепада давлений газа до 500 Па поочередно с обеих сторон с одновременным изме-. рением температуры газа, оптической плотности и концентрации токсичных веществ, а температуру второго режима нагрева задают в соответствии с зависимостью 930029 бгде т. - температура газа, ф С;Г - продолжительность нагрева,мин.Источники информациипринятые во внимание при экспертизе5 1. Положение о проектировании,изготовлении и испытании на огнестойкость образЦов судовых противопожарных конструкций, М., ВНИИПОМВД СССР, 194, с38-392. 4 50 Ой 5925 Е 1 ге Теьйэ, 5 воМесопйго 1 доог апд эЬцййег аьэеаЬ 1 евРагс 0-3. 4 50/Т 5 92, Мо. 446 Е, 50/Т 592 ИС 3 йо. 187 (прототип).
