Жерняк

Номер патента: 1818917

Опубликовано: 19.06.1995

Авторы: Бельферман, Жерняк, Литовка, Покостин, Ракецкий, Усачев, Фурсенко

МПК: F04B 1/20

Метки: аксиально-поршневая, гидромашина

...11 блока цилиндров 4 выполнены карманы 12, тангенциально примыкающие к торцовой части окон 9 и представляющие собой коль цевые углубления равной или возрастающей в направлении вращения глубиныУгловые габариты р 1 камер 8 и рг и дь окон 9 позволяют осуществить одновременноесообщение камеры 8 сдвумя окнами 35 9, Глубина камеры 8 в месте прохождения Формула изобретения.АКСИАЛЬНО-ПОРШНЕВАЯ ГИДРО- МАШИНА, содержащая установленные в .корпусе разделительный диск с окнами высокого и низкого давления, на перемычках которых расположены дросселирующие пазы, и вращающийся блок цилиндров с окнами и перемычками между ними, отличающаяся тем, что, с целью снижения шума, вибраций и покармана 12 является величиной переменной, зависящей от фазы...

Номер патента: 1815420

Опубликовано: 15.05.1993

Авторы: Бельферман, Жерняк, Литовка, Петухов, Скрипка

МПК: F04B 1/20

Метки: аксиально-плунжерная, гидромашина

...и от5 тангенциальной силы со стороны ппунжера,находящегося в такте. нагнетания,Оба фактора стремятся перекосить иприжать поверхность втулки, находящейсяв заделке приводной части блока цилинд 10 ров, препятствуя ее перемещению в осевомнаправлении.Дпя компенсации этих факторов поверхность втулки 6, находящаяся в заделке,имеет камеры гидростатической разгрузки, Эти15 камеры выполнены в ниде наружных кольцевых расточек 16, соединен н ых ради ап ь-.ными отверстиями 16 с кольцевой расточкой17, При работе насоса жидкость из рабочейкамеры в виде утечек перемещается по за 20 зору вдоль плунжера и втулки в камеру 17 идалее через отверстие 18 в кольцевую расточку 16 на поверхности втулки, осуществляя гидростатическу 1 о разгрузку...

Номер патента: 1731982

Опубликовано: 07.05.1992

Авторы: Бельферман, Жерняк, Литовка, Перстнев, Петухов

МПК: F04B 1/26

Метки: аксиально-поршневая, гидромашина

...17 засасывается поршнями, а при обратном ходе подается через полость высокого давления 11 в линию нагнетания 22, а также через дроссель 10, участок гидролинии 9 и дроссель 8 подается в разгрузочный карман 7 опоры скольжения 6, которая при работе гидромашины расположена в зоне воздействия поршней 4 в такте нагнетания и поэтому более нагружена.Подача жидкости под давлением в разгрузочный карман 7 опоры скольжения 6 снижает силу трения между наклонной шайбой 5 и опорой. скольжения 6, что улучшает регулирование подачи гидромашины.При поступлении жидкости из полостивысокого давления 11 через дополнительный дроссель 10 на участке гидролинии 9, а затем через дроссель 8 в разгрузочный карман 7 объем жидкости на участке гидролинии 9 и в полости...

Номер патента: 1731980

Опубликовано: 07.05.1992

Авторы: Аврунин, Воевода, Гордеев, Жерняк, Харченко, Юров

МПК: F03C 1/04, F04B 1/04

Метки: распределитель, цапфенный

...поясках, распределительных окнах и кольцевых коллекторах 5 10 15 20 25 30 35 40 при максимальном рабочем объеме гидромотора; на фиг,5-тоже, при реверсе гидромотора; на фиг, 6 - то же, при уменьшенном рабочем объеме гидромотора; на фиг, 7 - то же, при реверсе гидромотора, работающего с уменьшенным рабочим объемом.Радиально-поршневой гидромотор однократного. действия с регулируемым рабочим объемом и цапфенным распределителем содержит блок цилиндров 1 с двумя рядами цилиндров 2 и 3, в которых установлены поршни 4, взаимодействующие с эксцентриками 5 и 6 вала 7, цапфенный распределитель 8, установленный в осевой расточке блока цилиндров 1 и соединенный с валом 7 муфтой 9. Каналы 10 и 11 блока цилиндров служат для сообщения...

Номер патента: 1681042

Опубликовано: 30.09.1991

Авторы: Аврунин, Бельферман, Жерняк, Харченко, Юров

МПК: F03C 1/04

Метки: гидромотор, действия, многократного, радиально-поршневой

...16, установленные с воэможностью взаимодейсгвия с соответствующимирадиальньМи пазами 0 блока цилиндров 1.В крышке 8 с возможностью совместного Вращения с выходным валом 3 установлен цапфенный распределитель 17 и выполненыканалы 18 и 19 для псдвода и отвода рабочей жиДкОсти. Распределитель 17 сВязан сВыхоДным Валом 3 Щ)л РОмощи муфты 20,идромотор работает следующим обраЗОМ,При ГОДаче рабочеЙ жидкости РОД Давлением в канал 18 или 19, в зависимости оттребуемого направления Вращенияона через распределитель 17 поступает В соответствующую радиальную расточку 9 лока со стороны профилированных кулачков 4 на траверсу 13 передается установленными на ее цилиндрических участках 15 опорными катками 16 и воспринимается радиальными пазами 10 блока...

Номер патента: 1483085

Опубликовано: 30.05.1989

Авторы: Донец, Дубнов, Жерняк, Оксененко, Харченко

МПК: F04B 1/04

Метки: насос, радиально-поршневой

...ограничение в заданных пределах тангенциального смещения поршневой группы при аварийном размыкании сферического шарнира.Радиально-поршневой насос работает следующим образом.При вращении приводного вала 6 цилиндр 8 совершает возвратно-поступательное движение относительно поршня 11 и вместе с ним качательное движение в сферическом шарнире 12 относительно корпуса 1. Ведение цилиндра 8 на такте всасывания обеспечивается кольцами 9 ведения и пружиной 10, причем последняя обеспецивает также силовое замыкание незамкнутого сферического шарнира 12. Возвратно- поступательное движение поршня 11 и цилиндра 8 обеспечивает периодическое увеличение (такт всасывания) и уменьшение (такт нагнетания) рабочего объема цилиндра 8. На такте всасывания...

Номер патента: 1343099

Опубликовано: 07.10.1987

Авторы: Жерняк, Колоколов

МПК: F04B 1/20

Метки: аксиально-поршневой, насос

...19 имеются серповидные окна всасывания 25 и нагнетания 26, ширина которых соответствует диаметру цилиндрических расточек 8 блока цилиндров,За дистанционным кольцом 23 междуфланцем 3 части 1 корпуса и крышки16 установлено уплотнительное кольцо 27На торцовой поверхности 21фланца 3, сопряженной с поверхностью28 кольцевого бурта 20, выполненаразгрузочная дуговая канавка 29,соединенная каналом 30 и трубопроводом 31 с линией 18 нагнетания,Соединение разгрузочной канавкис линией 18 нагнетания возможно ипо другому варианту, при котором канавка 29 соединяется каналом 30 через патрубок 31 и канал 32, выполненный в крышке 16, с линией 18 нагнетания рабочей жидкости.Насос работает следующим образом.При вращении приводного вала 5кардан 13 передает...

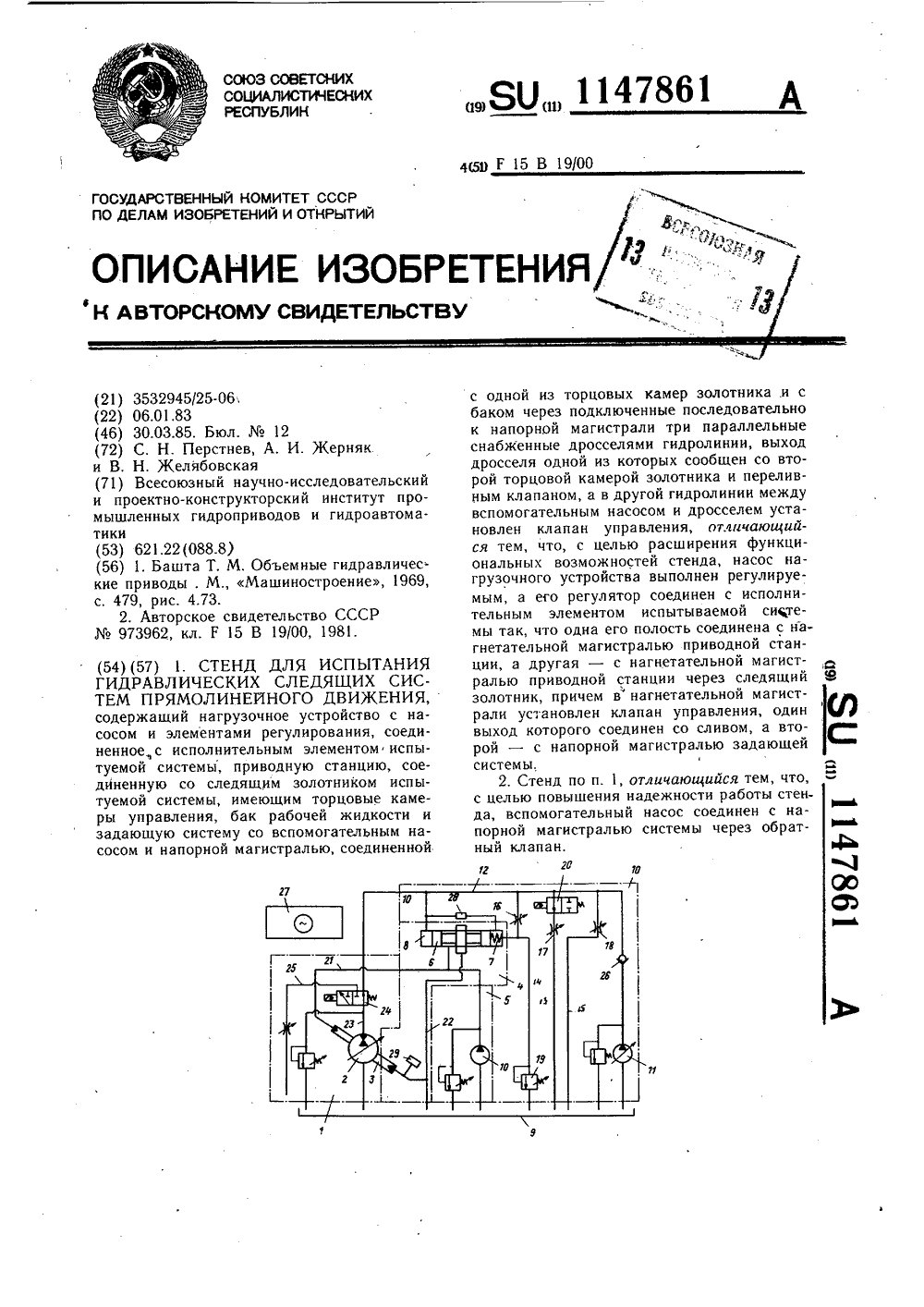

Номер патента: 1147861

Опубликовано: 30.03.1985

Авторы: Желябовская, Жерняк, Перстнев

МПК: F15B 19/00

Метки: гидравлических, движения, испытания, прямолинейного, систем, следящих, стенд

...с насосом и элементами регулирования, соединенное с исполнительным элементом испытуемой системь 1, приводную станцию, соединенную со следящим золотником испытуемойсистемы, имеющим торцовые камеры управления, бак рабочей жидкости и задающую,систему со вспомогательным насосом и напорной магистралью, соединенной с однойиз торцовых камер золотника и с баком через подключенные последовательно к напорной магистрали три параллельные снабженные дросселями гидролинив, выход дросселя одной из которых сообщен со второй торцовой камерой золотника и переливным клапаном, а в другой гидролинии между вспомогательным насосом и дросселем установлен клапан управления, насос нагрузочного устройства выполнен регулируемым, а его регулятор соединен с...

Номер патента: 1038548

Опубликовано: 30.08.1983

Авторы: Бельферман, Дубнов, Жерняк, Жуков, Кудрявцева, Петухов, Писаренко

МПК: F04B 1/20

Метки: аксиально-поршневая, гидромашина

...втулки к параллельности торцов оголовника и рас пределительного золотника.Цель изобретения - упрощение техно логии изготовления.Указанная цель достигается тем, чт в аксиально-поршневой гидромашине ком пенсационная втулка выполнена из дву частей, сопрягаемых по плоским торцам.Поверхность компенсационной втулки расположенная со стороны оголовника, вь полнена сферической.На фиг. 1 изображена аксиально-порш невая гидромашина, продольный разрез на фиг. 2 - конструкция компенсационнь втулок; на фиг. 3 - показано положени компенсационных втулок при возможно работе гидромашины.Аксиально-поршневая гидромашина со держит корпус 1, крышки 2 и 3, вал установленный на подшипниках 5 и 6. Н валу 4 установлены с осевым зазором соосн последовательно...

Номер патента: 1038547

Опубликовано: 30.08.1983

Авторы: Байдуров, Бельферман, Буяло, Жерняк, Оксененко, Пеккер, Петухов, Писаренко, Толубец

МПК: F04B 1/20

Метки: аксиально-поршневая, гидромашина

...гидромашина, в которой часть блока цилиндров установлена с гарантированным кольцевым зазором относительно вала гидромашины, общий вид; на фиг. 2 - гидромашина, в которой вторая часть блока цилиндров кинематически связана непосредственно с валом, общий вид; на 5 О 5 20 25 ЗО 35 40 45 50 55 фиг. 3 - схема действия усилий в блоке цилиндров гидромашины по фиг. 1; на фиг, 4 - схема действия усилий в блоке цилиндров гидромашины по фиг. 2.Гидромашина содержит корпус 1, в котором установлен блок цилиндров, состоящий из двух частей 2 и 3, расположенных с гарантированным осевым зазором а один относительно другого. Часть 2 блока цилиндров установлена в подшипнике 4 с возможностью осевого перемещения, на валу 5, установленным в подшипнике 6.В...

Номер патента: 1021806

Опубликовано: 07.06.1983

Авторы: Аврунин, Дьячков, Жерняк, Пашкин, Рокшевский, Юров

МПК: F04B 1/04

Метки: гидромашины, двухрядной, поршневой, распределитель, цапфенный

...оси цапфы, двух:межных рабочих окон втулки, расположенных в разных рядах втулки,На фиг, 1 изображена радиальнопоршневая гидромашина, продольныйразрез; на Фиг, 2 - узел распределения гидромашины; на Фиг, 3 - развертка боковой поверхности цапфы узла распределения; на Фиг, 4 - сечение А-А на Фиг, 2; на фиг, 5 - зпюса давлений, действующих на цапфус разгрузочными пазами; на Фиг, б:;-пора давлений, действующих на цапФу беэ разгрузочных пазов,Цаг 1 фенный распределитель двухрядной поршневой гидромашины со смещением Фаз движения поршней каждогоряда на 180 , включэющии цапфу 1 сдвумя параллельными вдоль образующей цапФы рядами 2 и 3 распределительных окон, периодически сообщающихся с двумя рядами рабочих окони 5 втулки 6,...

Номер патента: 993935

Опубликовано: 07.02.1983

Авторы: Гавриленко, Жерняк, Кривчиков, Перимов, Харченко

МПК: A61F 1/22

Метки: искусственный, клапан, предсердно-желудочковый, сердца

...элемента и манжету (2).Цель изобретения - повышение долговечности работы клапана,Цель достигается тем, что в искус" ственном предсердно-желудочковом клапане, содержащем запирающий элемент, кольцевой корпус овальной фор" мы с ограничителями хода запирающе го элемента н манжету, запирающий элемент выполнен в виде тела вращения, большая ось которого параллель" на большей оси овала корпуса. Кроме того, запирающий элемент имеет. форму цилиндра со сферически" ми концами, либо запирающий элемент выполнен таким образом, что его продольное сечение представляет собой овал,На фиг. 1 изображен клапан, вид 1 О сверху; на фиг. 2 - продольный разрез А-А искусственного предсердножелудочкового клапана с запирающимэлементом, имеющим Форму тела...

Номер патента: 989127

Опубликовано: 15.01.1983

Авторы: Жерняк, Мушловин, Харченко

МПК: F04B 1/04

Метки: насос, радиально-поршневой

...со сферической опорой в блоке клапанов 5,и нижнюю часть - в виде цилиндра б,опирающегося на эксцентрик 3 черезвыполненный в виде отдельной детали подпятник 7, сопряженный с торцом нижней части цилиндра б по плоской поверхности 8 и соединенный снейКаждая пара цилиндр б - подпятник 7 снабжена трубчатым центрирующигл элементом, выполненным в виде20 отдельной детали 9, или за одно целое с нижней частью цилиндра б, в виде цилиндрического выступа 10, или за одно целое с подпятником 7 в виде центрирующего пояска 11. Свобод. ные торцы трубчатых центрирующих элементов развальцованы для обеспечения соединения нижней части цилиндра б с подпятником 7 (фиг. 1,2,3 и 5). Соединение нижней части цилиндра б с подпятником 7 может быть осуществлено...

Номер патента: 973962

Опубликовано: 15.11.1982

Авторы: Бельферман, Жерняк, Зенкович, Кудрявцева, Пеккер, Перстнев

МПК: F15B 19/00

Метки: гидравлических, движения, испытания, прямолинейного, систем, следящих, стенд

...подключенные последовательно к напорной магистрали 11 три параллельные гидролинии 15-17, каждая из кото рых снабжена дросселями 18 - 20, В гидролинии 16 между вспомогательным насосом 10 и дросселем 19 установлен клапан 14 управления. В гидролинии 15 между дросселем 18 и баком 12 уста новлен переливной клапан 13, Выход дросселя 18 гидролинии 15 подключен к торцовой камере 8 .управления следящего золотника 6, Торцовая камера 7 управления подключена к напорной магистрали 11. Перепад давления на дросселе 18 фиксируется датчиком 21 перепада перемещение исп олнительного элемента 3 - датчиком 22 перемещения. Сигналы с датчиков 21 и 22 поступают на ос О циллограф 23,Стенд работает следующим образом.Прц переключении клапана 14 управления...

Номер патента: 939819

Опубликовано: 30.06.1982

Авторы: Бельферман, Волоцкий, Жерняк, Пеккер

МПК: F04B 1/26

Метки: аксиально-поршневая, гидромашина, регулируемая

...1 и цилиндрическиеполости 16, в которых размещены фиксирующие плунжеры 17, подпружиненные пружинами 18. Полости 19 фиксирующих плунже ров 17 связаны через управляющий элемент13 с каналами 2 и 3 нагнетания и слива.г 5Кроме того, в корпусе 1 установлены разгру.зочные плунжеры 20, подплунжерное пространство 21 которых связано с каналом 2нагнетания и каналом 3 слива.При работе гидромашины в исходном по.ложении наклонная .шайба 6 пружинами 18через фиксирующие плунжеры 17 прижимает.ся через ролики 8 к упорам 15 корпуса 1При включении управляющего элемента 13 рабочая жидкость поступает в полость 19 одного из фиксирующих плунжеров 17, допол.кительно поджимая один из роликов 8 купору 15 и образуя неподвижную ось поворота вокруг соответствующей...

Номер патента: 412813

Опубликовано: 15.06.1982

Авторы: Бельферман, Волоцкий, Жерняк, Степунин

МПК: F04B 53/14, F16J 1/00

Метки: поршень, составной

...тем, что торцовая часть поршня снабжена юбкой, обжимающей вставку, входящую в полость, дно которой выполнено сферическим. Для повышения надежности соединения вставка выполнена в виде стержня постоянного диаметра, а часть вставки, контактирующая с юбкой, имеет сферическую поверхность.Такое соединение не создает концентраторов напряжений на рабочих поверхностях поршня и не ослабляет конструкции поршня.На чертеже изображен составной поршеньпродольный разрез.Поршень состоит из рабочего тела 1 с полостью А и сферической головкой 2, которая, например, шарнирно соединена с подпятником 3. Дно полости А имеет сферическую поверхность, а внутренняя поверхность выполнена с постоянным диаметром.В полости расположена вставка 4, которая внутренним...

Номер патента: 889890

Опубликовано: 15.12.1981

Авторы: Жерняк, Котух, Омельченко, Скворчевский, Усатый

МПК: F04B 11/00

Метки: гидронасос, объемный

...8,а вторая часть может быть выполнена в видетуликовой 9 или кольцевой 10 камер, напри.мер, в виде канавки определенной длины.Первая часть 7 нагнетательного коллекторасообщается с тупиковой камерой 9 при помо.щи отверстия 11, или с кольцевой камерой10 при помощи отверстия 12,Рабочие камеры 2 на такте всасывания сообщаются с коллектором всасывания черезщели 13. Любая из частей коллектора нагнета.ния может быть облицована неметаллическимматериалом.Насос работает следующим образом.При вращении опорного элемента 5 с час.тотой 1 рабочая жидкость из коллектора всасывания 6 через щели 13 поступает при всасывающем ходе поршней 3 в рабочие камеры 2.При ходе негнетания рабочая жидкость через попеременно открывающиеся нагнетатель.ные клапаны...

Номер патента: 691597

Опубликовано: 15.10.1979

Авторы: Жерняк, Харитоненко

МПК: F04B 1/20

Метки: аксиально-поршневой, насос

...блока цилиндров 5 контактирует с зеркалом распределительного золотии.ка 8, через серпообразные пазы 9 и 10 которого осуществляется подвод и отвод рабочейжидкости. В блоке цилиндров 5 имеются акснальнне расточки, которые с поршнями 11 обра.20зуют рабочие камеры 12 насоса. Поршни 11 через гндростатические опоры 13 контактируют снаклонной шайбой 14. Наружная поверхностьблока цилиндров снабжена заборными камерами 15, Заборные камеры образованы переднейстенкой 16, имеющей криволинейный профиль,наклонный к наружной поверхности блока цилиндров и возвышающейся над ней, боковымипрямолинейными стенкамй 17, сходящимися кзадней стенке 18, а также донышком 19, Каж- Эодая заборная камера 15 соединена. с соответствующей рабочей камерой насоса при...

Номер патента: 641151

Опубликовано: 05.01.1979

Авторы: Жерняк, Харитоненко

МПК: F04B 1/20

Метки: аксиально-поршневая, гидромашина

...с наклоннойшайбой 10 через кольцевые гидростатические опоры 11. В шайбе 10 выполненыцилиндрические проточки 12, в которыхустановлен механизм поджима ротора,состоящий из двух плунжеров 13, контактирующих с одной стороны через пружину 14 с торцом цилиндрической проточкиа с другой стороны через подпятник 15 с опорным буртиком 16 блока цилиндра.Цилиндрические проточки прижимныхплунжеров расположены в зоне равнодействующих отжимных сил, Причем плунжеры 13 установлены в проточках 12 таким образом, что их оси параллельныоси блока цилиндров 3 и размещены взоне действия равнодействующих отжимающих сил.Проточки 12 соединены каналом 17 слинией нагнетания насоса. Пружины 14контактирующие с прижимными плунжерами, имеют усилие, обеспечивающее...

Номер патента: 613135

Опубликовано: 30.06.1978

Авторы: Жерняк, Хаджи, Харитоненко

МПК: F04B 1/20

Метки: гидромашины, объемной, поршень

...разрез; на фиг. 3 - вариант выполнения поршня с упором по сферической поверхности для взаимодействия с гибким упругим элементом; на фиг. 4 - вариант выполнения поршня с пружиной, установленной со стороны открытого торца внутренней полости рабочего тела.Поршень состоит из рабочего тела 1 с внутренней полостью 2, сферической головки 3, контактирующей с гидростатической опорой 4, юбка 5 которой завальцована на головке поршня.Во внутренней полости 2 рабочего тела поршня установлен гибкий упругий элемент 6, например струна, соединенный своими концами с коническими головками 7.Конические головки 7 расположены с одной стороны в конической полости 8 гидростатической опоры и контактируют с закладным элементом 9, выполненным в виде разъемного...

Номер патента: 600322

Опубликовано: 30.03.1978

Авторы: Жерняк, Мотрохов

МПК: F04B 1/26

Метки: гидравлический, мощности, регулятор

...РЕОУ ЖИЛКОС"Г 1 5 И;Ц)ОГ 1 Ц- ис 33 ц полядя с; через гилрордспрслслцГсль 12 по гп;ц)олцппгц 11 к пгИжср 30.Г(нлс перемещения поршня 2 и цдпслц 6 с рычагами 9 и 10 впряво плуцжсрь 29 ц 30 копектируот с левым плечом рычага 9. При этса Илуп)кср 30 сущсстляст рсгулцроваПс, д цлужср 29 произволит при перегрузкаи"1 ол поршня 2 в срслпее положение, а слсппитслию, и выо; пасоса ца нулевую г;о;зол 5 сельцо ть.При увслцчсццп пдгру:ки (д слсловатсльцо, и ля 5 лсния в гцлрлицин 33) илуцжср 30 псрсмсщастся вниз, поворачивая рычаг 9 протц 5 3(01)Оп стрслкп. Пос;1 ечпсс вы:51 яст ИО - орот рычага 1 О по часовой стрелке, смсще;ис влево тяги 11, с)катце пружины 22, смсще,цс золотника ги,чрораспрслелитсля 3 влево, и;орот ры Гагд 12 ц псрсмсщсцис...
