Устройство для испытаний датчиков давления

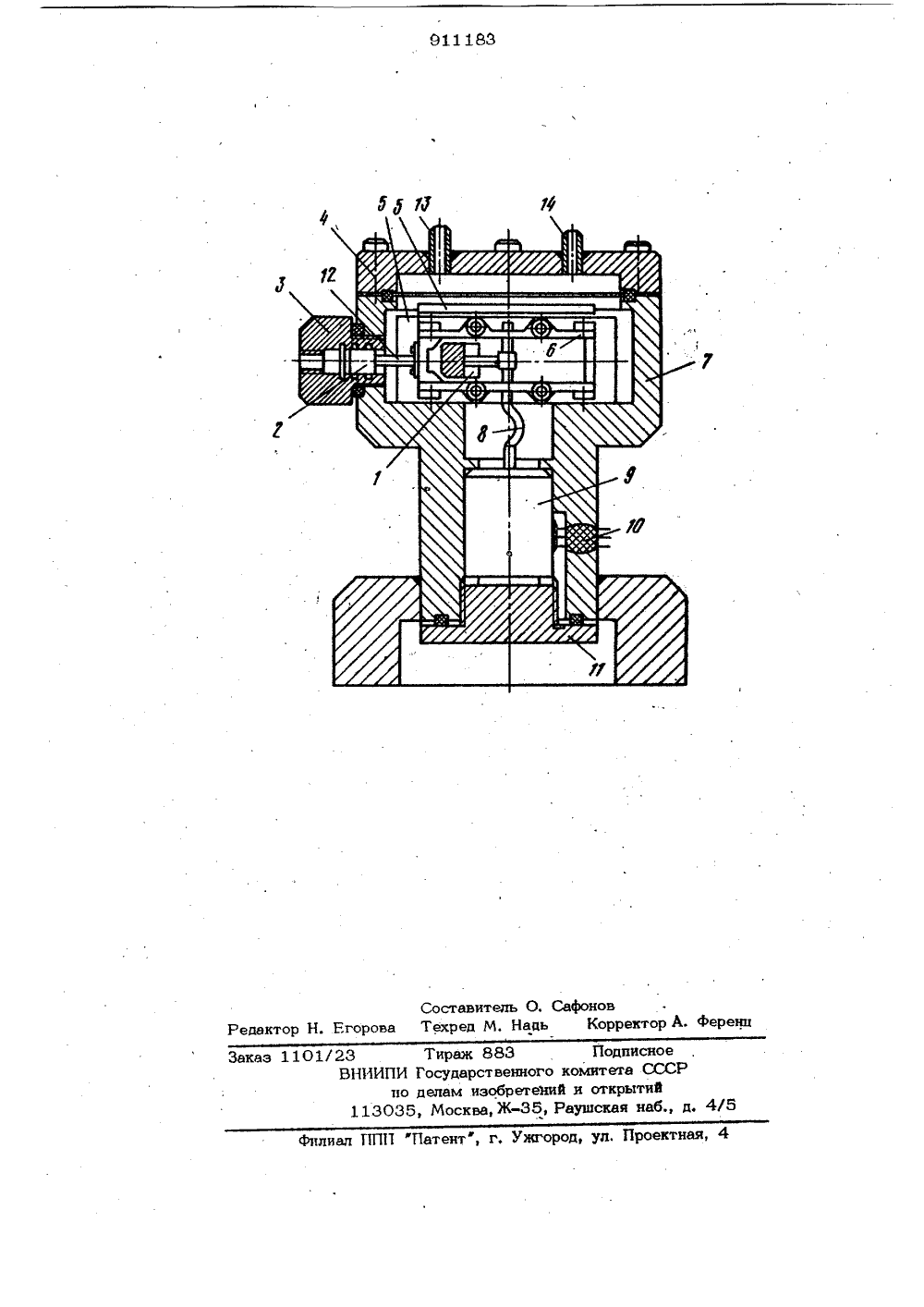

Союз СоветскихСоциалистическихРеспублик ОЛ ИСАН ИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 911183(6 ) Дополнительное к авт, свнд-ву ЙСТВО ДЛЯ ИСПЫТАНИЙ ДАТЧИ м и электрофигастройство не дает давление, изменяеным порштель 23Однавозможнмое по Изобретение относится к приборостроению, в частности к устройствам для испытаний датчиков давления,Известны газовые пульсаторы для получения в газовой среде пульсации давления, состоящие иэ корпуса, в котором расположены диски, имеющие систему спепиальных окон, Одни диски закреплены нкорпусе неподвижно, другие приводятсяво вращение электродвигателем и перидически перекрывают окна на неподвижном диске, вследствие чего возникают,лебания расхода и давления воздуха ввоздушном тракте пульсатора 11Однако эти пульсаторы имеют небшое и нестабильное значение стати.есго давления, на фоне которого происхопульсация давления, и бопьшой расход со ко известное уости получатьсинусоидальномуачениях стат соких ического давления. ти гр ю за.Наибности ифекту кство длясодержащ олее близким по техни достигаемому техниче предлагаемому являет испытаний датчиков д ее рабочий цилиндр с ской комуэфя устройавления,уплотненНа чертежустройства. дставлена конст а Цель изобретения - повышение точносадуировки, при высоких давлениях.Поставленная цель достигается тем,.ючто в устройство для испытаний датчиковко- давления, содержащее рабочий цилиндр,с уплотненным поршнем со штоком иэлектродвигатель, введены герметичныйоль-корпус с расположенными в нем направко- ляющими и подвижной кареткой на них,дит внутри которой в подшипниках установга- лен дебаланс, соединенный гибкой связьс электродвигателем, нри этом кареткаущ 0 . жестко соединена со штоком поршня, арабочий цилиндр герметично соединен скорпусом,3 011Устройство состоит из дебаланса 1, поршни 2, рабочей камеры 3 пульсации давления, крышки 4, направляющих 5, каретки 6, корпуса 7, гибкой связи 8, электродвигателя 9, гермовыводов 10, нижней крышки 11, штока 12, штуцера 13 для подвода статического давления и штуцера 14 дпя манометра.Устройство работает следующим образом.Через гермовыводы 10 на электродвигатель 9 подается напряжение постоянного тока. Вращение ротора электродвигателя через гибкую связь передается на дебаланс 1, ось которого на нодшипииках установлена в каретке 6, которая под действием центробежной силы, развиваемой дебалансом 1 при его вращении, совершает возвратно-поступательное движение вдоль оси камеры 3 пуль сации давления по направляющим 5, установленным во внутренней. полости корпуса 7.Движение каретки передается через шток 12 поршню 2, который также соверщая возвратно-поступательное движение, создает в камере 3 пульсации давления переменное давление, воздействующее на испытываемый преобразователь, : установленный в резьбовое отверстие этой камеры. При этом переменное давление создается на фоне статического давления, задаваемого через штуцер 13 от источника давления, Величина статического давления контролируется соответствующим прибором, присоединенным ,х штуцеру 14. Предлагаемая конструкция позволяет,при практически постоянном значении статического давления, получать переменное давление синусоидальной формы, 5 Причем значение задаваемого статического давления ограничивается только прочностными характеристиками конструкции пульсатора.1 ОФормула изобретенияУстройство для испытаний датчиковдавления, содержащее рабочий цилиндр с 13 уплотненным поршнем со штоком и электродвигатель, о т л и ч а ю ш е е с я тем, что, с целью повышения точности градуировки при высоких давлениях, в него введены герметичный корпус с рас положенными в нем направляющими иподвижной кареткой на них, внутри которой в подшипниках установлен дебаланс, соединенный гибкой связью с электродвигателем, при этом каретка жестко сое динена со штоком поршня, а рабочий цилиндр герметично соединен с корпусом.Источники информации,принятые во внимание при экспертизе ЗФ1. Авторское свидетельство СССР М 291117, кл. 001 27/00, 1971,2. Авторское свидетельство СССР911183 Составитель О. Сафоновактор Н. Егорова Теехред М. Надь Корректор А. ференц акаэ 11 Ужгород, ул, Проектная, 4 лиал ППП "Патен 3 Тираж 883 ВНИИПИ Государственногопо делам иэобретени 113035, Москва, Ж,Подписноеомитета СССРи открытийаушская наб., д. 4/5
