Установка для испытания моделей судов

Номер патента: 893676

Авторы: Бурлаков, Зельдин, Минкин, Тощев

ZIP архив

Текст

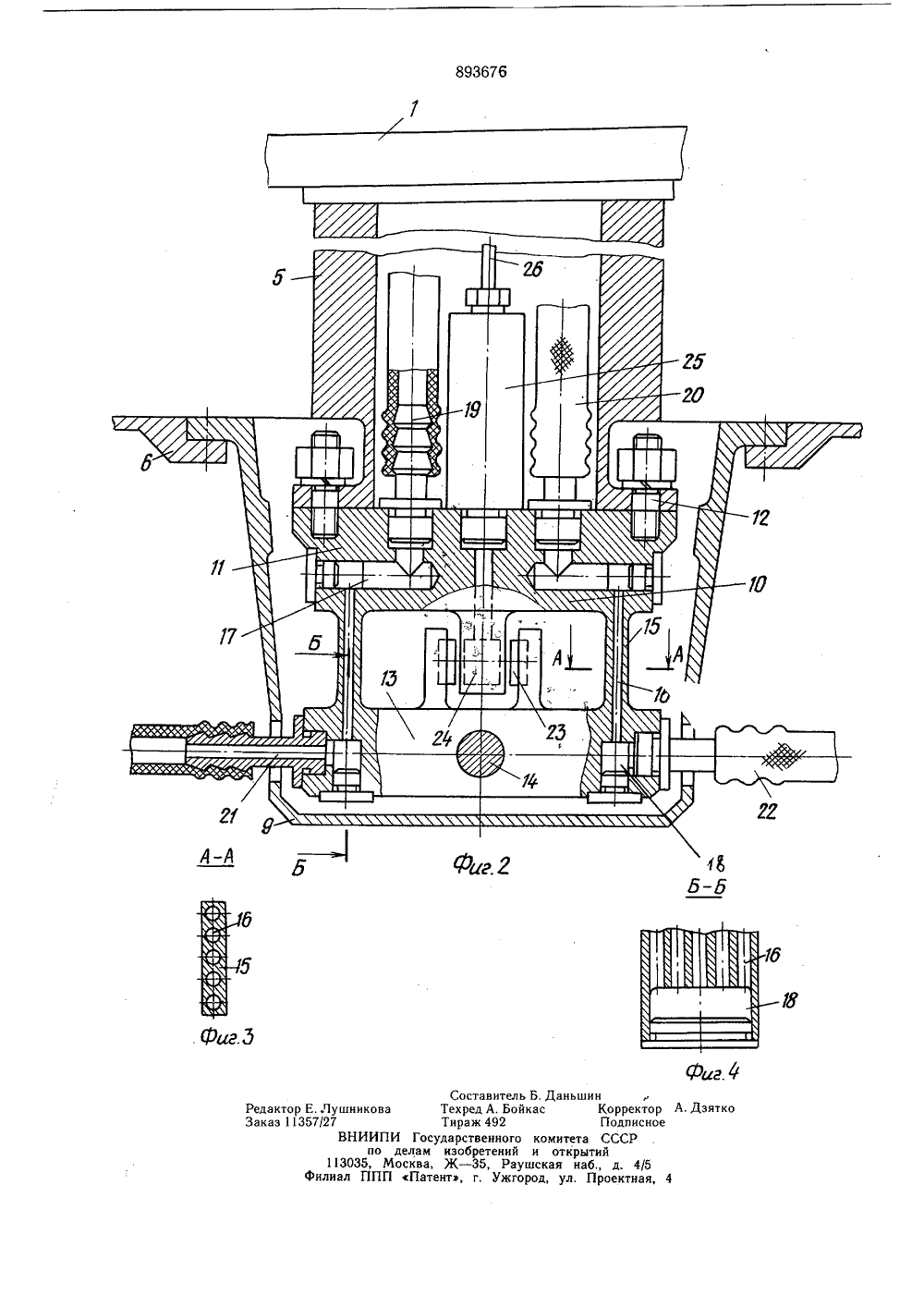

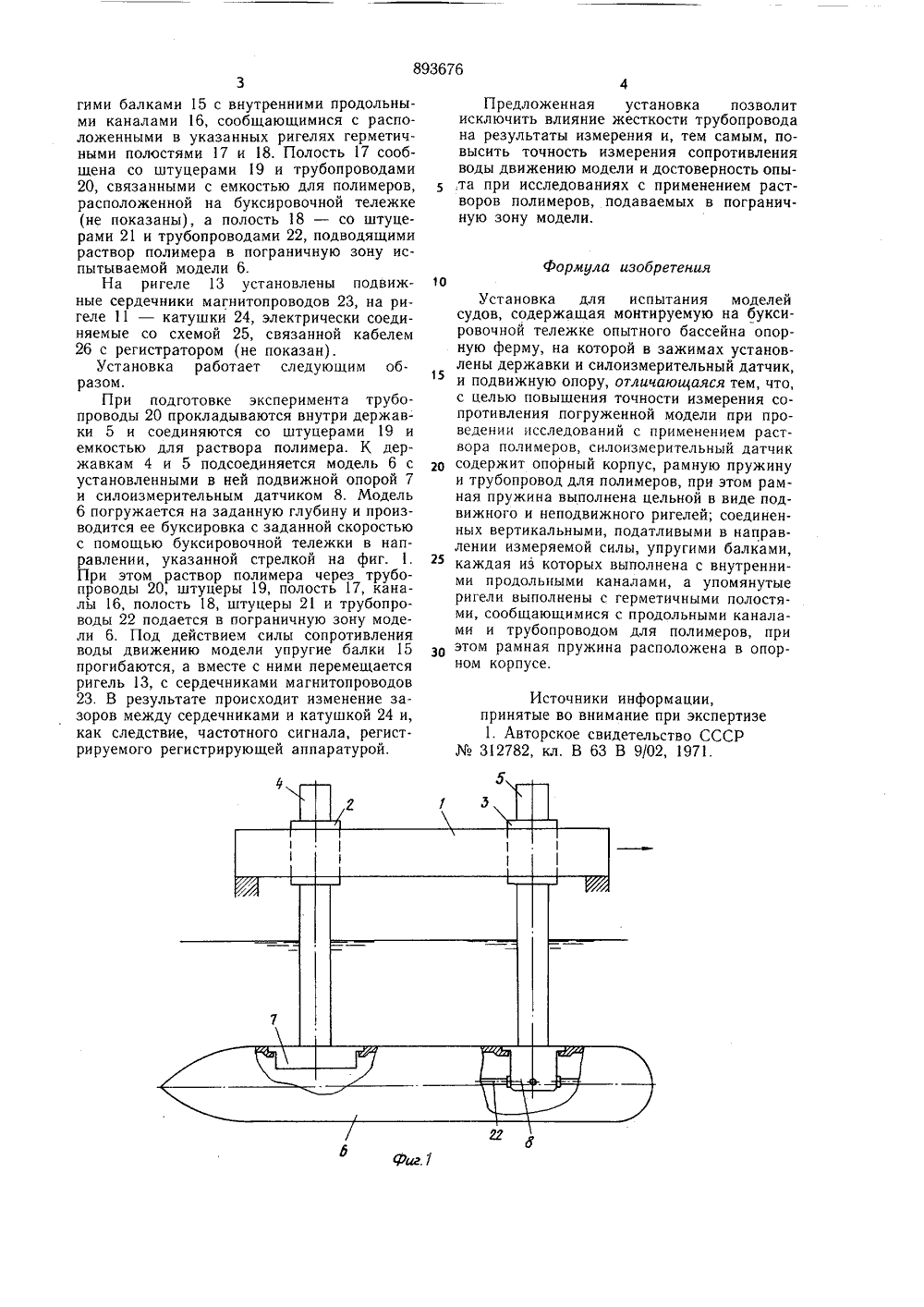

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) . Кл з В 63 В 9/02 б 01 М 10/00 Государстеенный комитет но Аелам изобретений н открытий(71) Заявител УСТАНОВКА ДЛЯ ИСПЫТАНИЯ МОДЕЛЕ СУДОВло- си- раз- рез ена уп Изобретение относится к с ению и касается конструирования к для испытания моделей судов.Известна установка для испытания моделей судов, содержащая монтируемую на буксировочной тележке опытного бассейна опорную форму, на которой в зажимах установлены державки и силоизмерительный датчик и подвижную опору 1.Недостаток установки заключается в низкой точности измерения сопротивления погруженной модели при проведении исследований с применением раствора полимеров.Цель изобретения - повышение точности измерения сопротивления погружаемой модели нри проведении исследований с применением раствора полимеров.Для достижения цели силоизмери тельный датчик содержит опорный корпус, рамную пружину и трубопровод для полимеров, при этом рамная пружина выполнена цельной в виде подвижного и неподвижного ригелей, соединенных вертикальными, податливыми в направлении измеряемой силы, уп ругими балками, каждая из которых выполи с внутренними продольными каналами, а омянутые ригели выполнены с герметичми полостями, сообщающимися с продольми каналами и трубопроводом для полиеров, при этом рамная пружина располоена в опорном корпусе. На фиг. 1 изображена схема пред женной установки; на фиг. 2 - схема лоизмерительного датчика; на фиг, 3 - рез А - А на фиг. 2; на фиг. 4 - раз Б - Б на фиг. 2.Установка содержит опорную форму 1, смонтированную на буксировочной тележке (не показана), на которой установлены в зажимах 2 и 3 соответственно кормовая державка 4 и полая носовая державка 5. Между державками 4 и 5 и испытуемым корпусом 6 модели монтируются подвижная опора 7 и силоизмерительный датчик 8, опорный корпус 9 которого крепится к корпусу 6 модели, Внутри корпуса 9 установлена рамная пружина 10, выполненная из целиковой заготовки металла. Она имеет неподвижный ригель 11, соединенный шпильками 12 с носовой державкой 5, подвижный ригель 13, насаженный на ось 14, установленную в корпусе 9. Ригели 11 и 13 соединены между собой вертикальными податли - выми в направлении измеряемой силы упру893676 Формула изобретения Фиг. 7 згими балками 15 с внутренними продольными каналами 16, сообщающимися с расположенными в указанных ригелях герметичными полостями 17 и 18. Полость 17 сообщена со штуцерами 19 и трубопроводами 20, связанными с емкостью для полимеров, расположенной на буксировочной тележке (не показаны), а полость 18 - со штуцерами 21 и трубопроводами 22, подводящими раствор полимера в пограничную зону испытываемой модели 6.На ригеле 13 установлены подвижные сердечники магнитопроводов 23, на ригеле 11 - катушки 24, электрически соединяемые со схемой 25, связанной кабелем 26 с регистратором (не показан).Установка работает следующим образом.При подготовке эксперимента трубопроводы 20 прокладываются внутри державки 5 и соединяются со штуцерами 19 и емкостью для раствора полимера. К державкам 4 и 5 подсоединяется модель 6 с установленными в ней подвижной опорой 7 и силоизмерительным датчиком 8. Модель 6 погружается на заданную глубину и производится ее буксировка с заданной скоростью с помощью буксировочной тележки в направлении, указанной стрелкой на фиг. 1. При этом раствор полимера через трубопроводы 20, штуцеры 19, полость 17, каналы 16, полость 18, штуцеры 21 и трубопроводы 22 подается в пограничную зону модели 6. Под действием силы сопротивления воды движению модели упругие балки 15 прогибаются, а вместе с ними перемешается ригель 13, с сердечниками магнитопроводов 23, В результате происходит изменение зазоров между сердечниками и катушкой 24 и, как следствие, частотного сигнала, регистрируемого регистрирующей аппаратурой. 4Предложенная установка позволит исключить влияние жесткости трубопровода на результаты измерения и, тем самым, повысить точность измерения сопротивления воды движению модели и достоверность опы,та при исследованиях с применением растворов полимеров, подаваемых в пограничную зону модели. Установка для испытания моделейсудов, содержащая монтируемую на буксировочной тележке опытного бассейна опорную ферму, на которой в зажимах установлены державки и силоизмерительный датчик1и подвижную опору, отличающаяся тем, что, с целью повышения точности измерения сопротивления погруженной модели при проведении исследований с применением раствора полимеров, силоизмерительный датчик содержит опорный корпус, рамную пружину и трубопровод для полимеров, при этом рамная пружина выполнена цельной в виде подвижного и неподвижного ригелей; соединенных вертикальными, податливыми в направлении измеряемой силы, упругими балками, 25каждая из которых выполнена с внутренними продольными каналами, а упомянутые ригели выполнены с герметичными полостями, сообщающимися с продольными каналами и трубопроводом для полимеров, при этом рамная пружина расположена в опорном корпусе. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Мо 312782, кл. В 63 В 9/02, 1971.Составитель Б. Даньшин Редактор Е. Лушникова Техред А. Бойкас Корректор А. Дзятко Заказ 11357/27 Тираж 492 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб д. 4/5 филиал ППП Патент, г. Ужгород, ул, Проектная, 4

Смотреть

Заявка

2852477, 14.12.1979

ПРЕДПРИЯТИЕ ПЯ В-8662

БУРЛАКОВ ВИКТОР ДАНИЛОВИЧ, ЗЕЛЬДИН АНАТОЛИЙ МАРКОВИЧ, МИНКИН ЕФИМ МИХАЙЛОВИЧ, ТОЩЕВ БОРИС ЕПИФАНОВИЧ

МПК / Метки

МПК: B63B 9/02

Метки: испытания, моделей, судов

Опубликовано: 30.12.1981
