Стенд для испытания редукторов

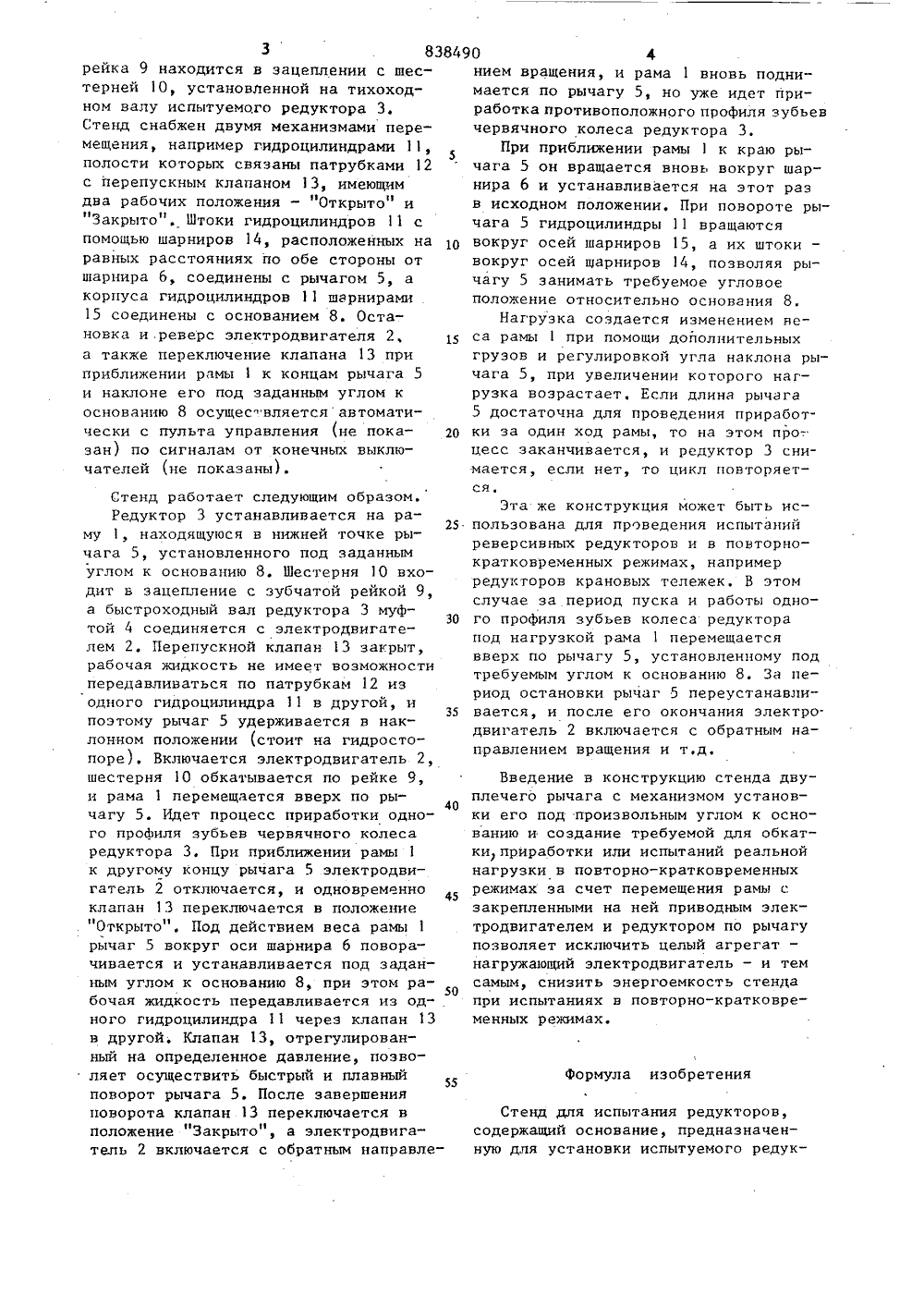

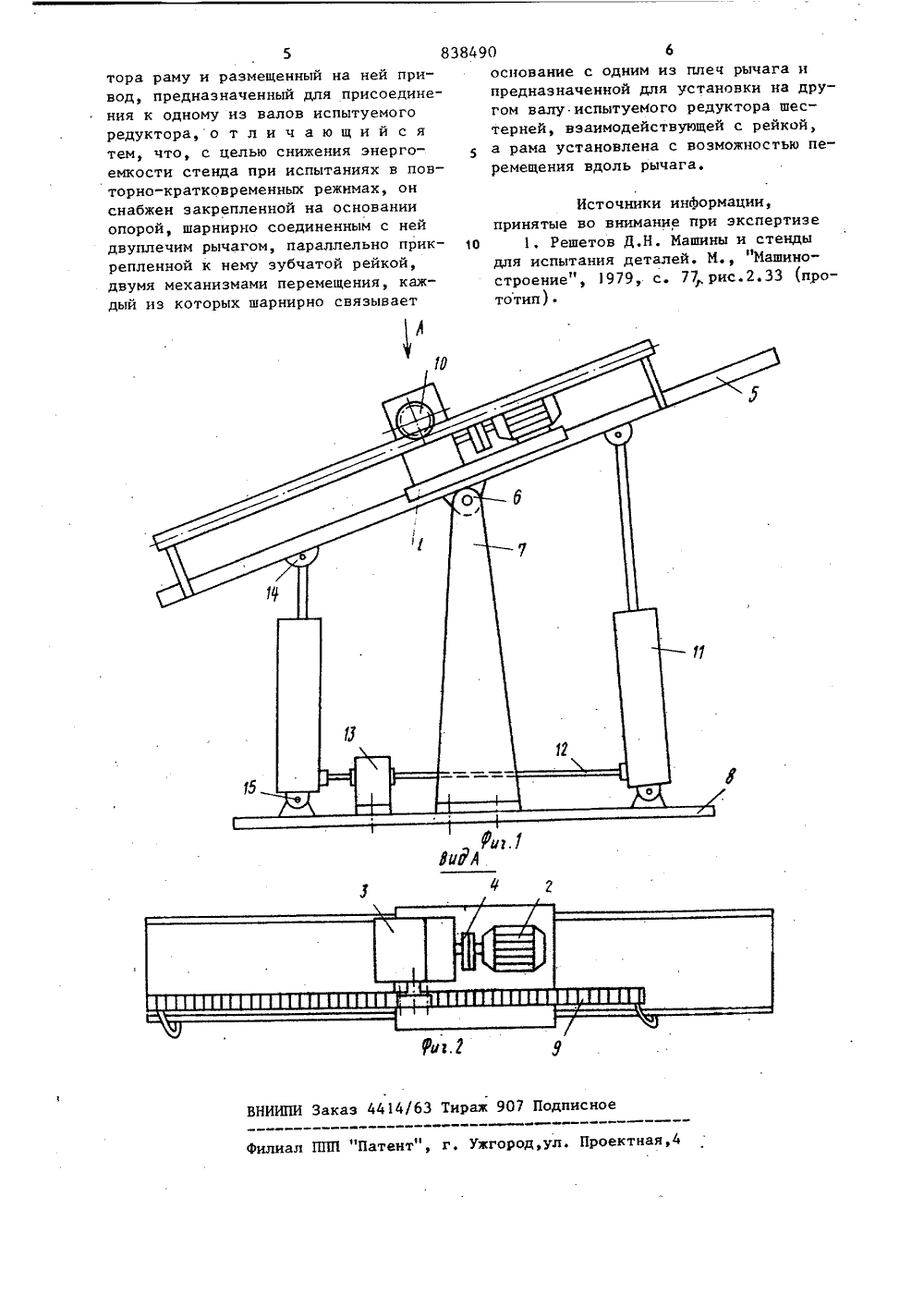

ОП ИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советски кСоциалистичесникРеспублик и 838490(088.8) по делам изабретеиий и открытий(72) Авторы изобретения Всесоюзный научно-исследовательскш и проектноконструкторский институт редукторостроения(54) СТЕНД ДЛЯ ИСПЫТАНИЯ РЕДУКТОРОВ Изобретение относится к машиностроению, а именно к испытательной технике, и может быть использовано при обкатке, приработке и испытаниях редукторов.5Известен стенд для испытания редукторов, содержащий основание, предназначенную для установки испытуемого редуктора раму и размещенный на ней привод, предназначенньп для присоединения к одному из валов испытуемого редуктора 1).Недостаток данного стенда заключается в том, что при испытании редукторов в повторно-кратковременных режимах электродвигателями стенда затрачивается значительная энергия на достижение реальных величин нагрузок.Цель изобретения - снижение энергоемкости стенда при испытаниях в повторно-кратковременных режимах.Указанная цель достигается тем, что стенд снабжен закрепленной на основании опорой, шарнирно соединенным с ней двуплечим рычагом, параллельно прикрепленной к нему зубчатой рейкой, двумя механизмами перемещения, каждый иэ которых шарнирно связывает основание с одним из плеч рычага, и предназначенной для установки на другом валу испытуемого редуктора шестерней, взаимодействующей с рейкой, а рама установлена с воэможностью перемещения вдоль рычага,На фиг. 1 схематически изображен стенд, общий вид; на Фиг, 2 - вид А на фиг,1.Стенд содержит раму 1, на которой закреплены привод - электродвигатель 2 и испытуемый, например червячный, редуктор 3, соединенные между собой муфтой 4, Рама 1 установлена с воэможностью перемещения вдоль двуплечего рычага 5, выполненного, например в виде двух направляющих, и. связанного шарниром 6 с опорой 7, закрепленной на основании 8. Параллельно прикрепленная к рычагу 5 зубчатая3 83849 рейка 9 находится в зацеплении с шестерней 10, установленной на тихоходном валу испытуемого редуктора 3. Стенд снабжен двумя механизмами перемещения, например гидроцилиндрами 11ф 5 полости которых связаны патрубками 12 с перепускным клапаном 13, имеющим два рабочих положения - Открыто" и "Закрыто", Штоки гидроцилиндров 11 с помощью шарниров 14, расположенных на 10 равных расстояниях по обе стороны от шарнира 6, соединены с рычагом 5, а корпуса гидроцилиндров 11 шарнирами 15 соединены с основанием 8. Остановка и .реверс электродвигателя 2, 15 а также переключение клапана 13 при приближении рамы 1 к концам рычага 5 и наклоне его под заданным углом к основанию 8 осущест вляется автоматически с пульта управления (не пока зан) по сигналам от конечных выключателей (не показаны). 30 Введение в конструкцию стенда двуплечего рычага с механизмом установки его под произвольным углом к основанию и создание требуемой для обкаткиприработки или испытаний реальной нагрузки в повторно-кратковременных режимах за счет перемещения рамы с закрепленными на ней приводным электродвигателем и редуктором по рычагу позволяет исключить целый агрегат - нагружающий электродвигатель - и тем самым, снизить энергоемкость стенда при испытаниях в повторно-кратковременных режимах. Формула изобретения Стенд работает следующим образом.Редуктор 3 устанавливается на ра 25. му 1, находящуюся в нижней точке рычага 5, установленного под заданным углом к основанию 8. Шестерня 10 входит в зацепление с зубчатой рейкой 9, а быстроходный вал редуктора 3 муфтой 4 соединяется с электродвигателем 2, Перепускной клапан 13 закрыт, рабочая жидкость не имеет возможности передавливаться по патрубкам 12 из одного гидроцилиндра 11 в другой, и35 поэтому рычаг 5 удерживается в наклонном положении (стоит на гидростопоре). Включается электродвигатель 2, шестерня 10 обкатывается по рейке 9, и рама 1 перемещается вверх по ры 40 чагу 5. Идет процесс приработки одного профиля зубьев червячного колеса редуктора 3. При приближении рамы 1 к другому концу рычага 5 электродвигатель 2 отключается, и одновременно 45 клапан 13 переключается в положение "Открыто". Под действием веса рамы 1 рычаг 5 вокруг оси шарнира б поворачивается и устанавливается под заданным углом к основанию 8, при этом рабочая жидкость передавливается из одного гидроцилиндра 11 через клапан 13 в другой. Клапан 13, отрегулированный на определенное давление, позволяет осуществить быстрый и плавный поворот рычага 5. После завершения поворота клапан 13 переключается в положение "Закрыто", а электродвигатель 2 включается с обратным направлеО анием вращения, и рама 1 вновь поднимается по рычагу 5, но уже идет приработка противоположного профиля зубьевчервячного колеса редуктора 3,При приближении рамы 1 к краю рычага 5 он вращается вновь вокруг шарнира 6 и устанавливается на этот разв исходном положении. При повороте рычага 5 гидроцилиндры 11 вращаютсявокруг осей шарниров 15, а их штоки -вокруг осей шарниров 14, позволяя рычагу 5 занимать требуемое угловоеположение относительно основания 8.Нагрузка создается изменением веса рамы 1 при помощи дойолнительныхгрузов и регулировкой угла наклона рычага 5, при увеличении которого нагрузка возрастает. Если длина рычага5 достаточна для проведения приработки за один ход рамы, то на этом про-.цесс заканчивается, и редуктор 3 снимается, если нет, то цикл повторяется,Эта же конструкция может быть использована для проведения испытанийреверсивных редукторов и в повторнократковременных режимах, напримерредукторов крановых тележек. В этомслучае за период пуска и работы одного профиля зубьев колеса редукторапод нагрузкой рама 1 перемещаетсявверх по рычагу 5, установленному подтребуемым углом к основанию 8, За период остановки рычаг 5 переустанавливается, и после его окончания электродвигатель 2 включается с обратным направлением вращения и т,д. Стенд для испытания редукторов, содержащий основание, предназначенную для установки испытуемого редук838490 ВНИИПИ Заказ 4414/63 Тираж 907 Подписи Патент", г. Ужгород,ул. Проектная филиа тора раму и размещенный на ней привод, предназначенный для присоединения к одному из валов испытуемогоредуктора, о т л и ч а ю щ и й с ятем, что, с целью снижения энергоемкости стенда при испытаниях в повторно-кратковременных режимах, онснабжен закрепленной на основанииопорой, шарнирно соединенным с нейдвуплечим рычагом, параллельно прикрепленной к нему зубчатой рейкой,двумя механизмами перемещения, каждый из которых шарнирно связывает основание с одним из плеч рычага ипредназначенной для установки на другом валу испытуемого редуктора шестерней, взаимодействующей с рейкой,а рама установлена с возможностью перемещения вдоль рычага. Источники информации, принятые во внимание при экспертизе1. Решетов Д,Н. Машины и стенды для испытания деталей, М., "Машиностроение", 1979, с. 77, рис.2.33 (прототип).
