Моп-ттл транслятор

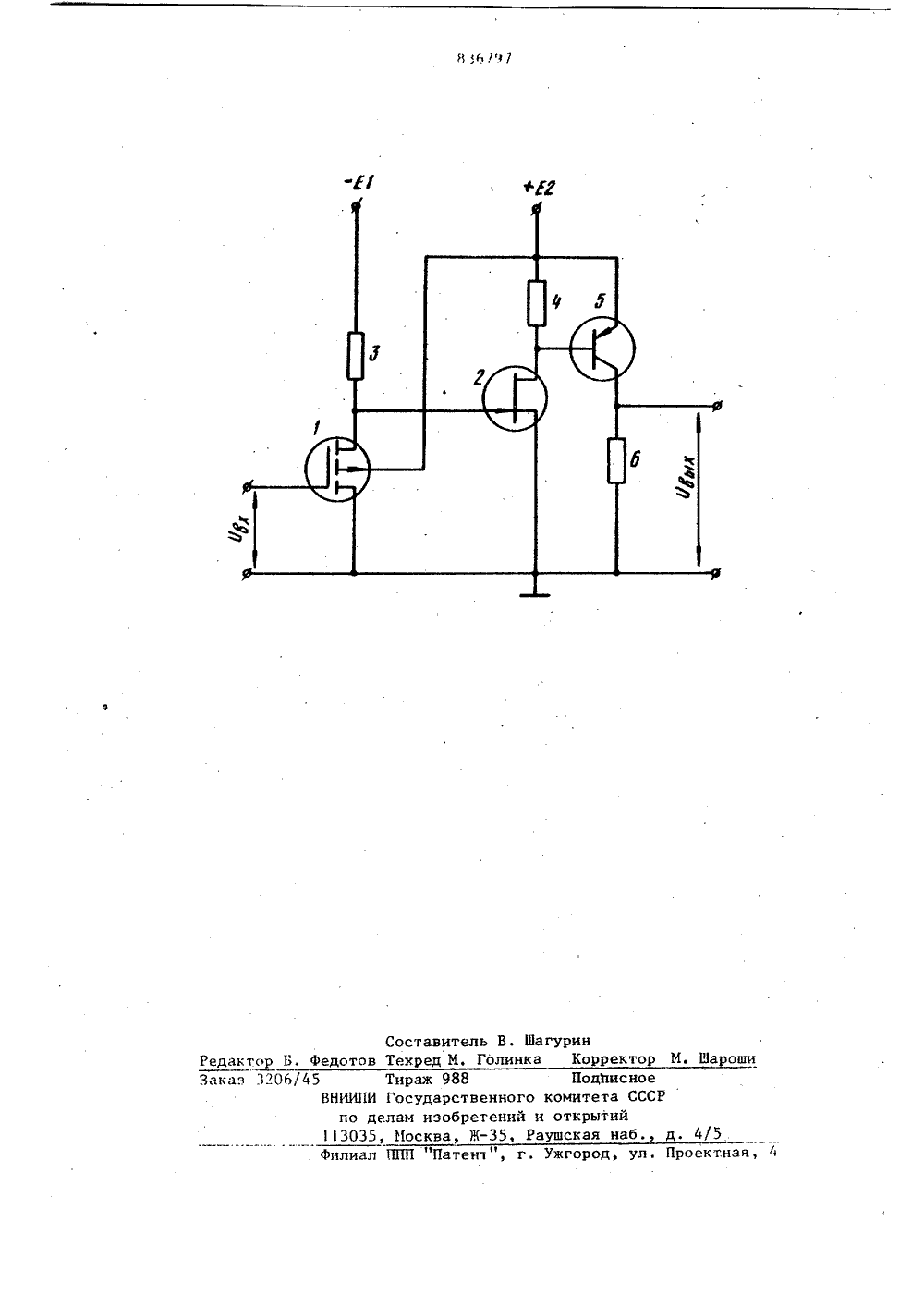

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 11836797 Союз СоветскихСоциапистическихРеспубпии(51)М. Кл. Н 03 К 1908 Ьсудпрстввнный кюмнтет СССР по делам паебретеннй н отнрмтнй(54) МОП-ТТЛ ТРАНСЛЯТОР Изобретение относится к электронным устройствам в вычислительной тех-нике и может применяться в ЭВМ дляпреобразования сигналов или для сопряжения различных блоков ЭВМ.Известно устройство, содержащеетранзистор, смонтированный по схемес общим эмиттером, и переключающийтранзистор, смонтированный по схемес общим коллектором. Переключающийтранзистор включен последоватедьномежду коллектором первого транзистора,эмиттером переключающего транзистора и выключателем, соединенным с базой третьего транзистора и источником питания таким образом, чтобыпри подведении к клемме, соединенной с базой первого транзистора, свыходной клеммы снимался под действием выключателя сигнал или с первоначальной, или с противоположнойполярностью 111,У этого устройства сложная схемаи недостаточная надежность. Известно устройство сопряжения, которое содержит, источник преобразуемого сигнала, делитель, запирающий элемент, источник питания 121,Устройство преобразует напряжение от первой цепи напряжения постоянного тока в напряжение постоянного тока противоположной полярности более низкого уровня.Преобразование же сигнала одной полярности в сигнал противоположной полярности более высокого уровня невозможно. Кроме того, устройство имеет малое входное сопротивление, т.к. собрано на одном биполярном транзисторе, и не имеет развязки по шинам питания, что снижает надежность ее работы.Цель настоящего изобретения -"повьппение надежности и быстродействия,Для достижения укаэанной цели в МОП-ТТЛ транслятор, содержащий общую шину, шины положительного и отрицательного потенциала, инвертор13 83679на МОП-транзисторе, нагрузочный резистор которого подключен к шине отрицательного потенциала, эмиттерныйповторитель, введен ключевой каскадна полевом транзисторе, причем подложка МОП-транзистора подключена кшине, йоложительного потенциала, а истокк общей шине, выход инвертора на МОП-тран-.зисторе подключен к входу каскада на полевом транзисторе, нагруэочный10 резистор которого подключен к шинеположительного потенциала, и истокк общей шине, выход каскада на полевом транзисторе подключен к входуэмиттерного повторителя.В устройстве в отличие от прототина осуществлены развязка по шинампитания и связь полевой и биполярнойструктур, что обеспечивает высокуюнадежность и хорошие метрологическиехарактеристики.На чертеже приведена принципиальная электрическая схема МОП-ТТЛ транслятора,Входомустройства является затвор 25полевого МОП транзистора 1, сток которого соединен с затвором полевогор-и транзистора 2, а через резистор3 - с источником питания - Е . Выводподложки транзистора 1 соединен с 30источником питания + Е , который через резистор 4 соединен со стокомтранзистора 2 и с базой транзистора5, эмиттер которого непосредственноподключен к источнику + Е.Коллектор транзистора 5, являю" щийся выходом устройства, через резистор 6 связан с общей шиной, с которой соединены также истоки транзисторов 1 и 2.40МОП-ТТЛ транслятор работает следующим образом.При нулевом входном сигнале транзистор 1 заперт отрицательным смещением на затворе, транзистор 5 также 45заперт и, следовательно 9 = О. При подаче на вход, транзистора 1 сигналаотрицательной полярности он открывается, транзистор 2 также открываетсянулевым смещением на затворе, вследствие чего открывается и транзистор5, и на выходе появляется сигнал положительной полярности. Порог устройства зависит от соотношения номинала 7 арезистора 3, сопротивления канала транзистораи напряжения отсечки транзистора 2. Так как транзистор 5 работает в ключевом режиме, то происходит формирование выходного сигнала.Предлагаемое устройство обладает высокой надежностью, т.к. благодаря развязке по питанию и по входу исключается возможность прохождения сигнала другой полярности на выходе устройства во время исследования какого-либо питания. Кроме того, обеспечиваются хорошие метрологические характеристики, а именно: быстродействие за счет малых входной и выходной емкостей температурная стабильность благодаря сочетанию полевой и биполярной структур и помехоустойчивость. Обеспечивается также гибкость сопряжения благодаря высокому входному и низкому выходному сопротивлению схемы. МОП-ТТЛ транслятор, содержащий общую шину, шины положительного и отрицательного потенциалов. инвертор на МОП-транзисторе, нагрузочный резистор которого подключен к шине отрицательного потенциала, эмиттерный повторитель, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности и быстродействия, в него введен ключевой каскад на полевом транзисторе, причем подложка МОП-транзистора подключена к шине положительного потенциала, а исток - к общей шине, выход инвертора на МОП-транзисторе подключен к входу каскада на полевом транзисторе, нагрузочный резистор которого подключен к шине положительного потенциала, а исток - к общей шине, выход каскада на полевом транзисторе подключен к входу эмиттерного повторителя. Источники информации,принятые во внимание при экспертизе5 Заказ 3"06 НИИП и а 30 лиал ППП "Патент", г г Тираж Госуд елам иМоск твенногретенийЗ 5 1 Подисноеитета СССРкрытийкая наб., д. 4/5ород, ул. Проектная,
