Формирователь импульсов

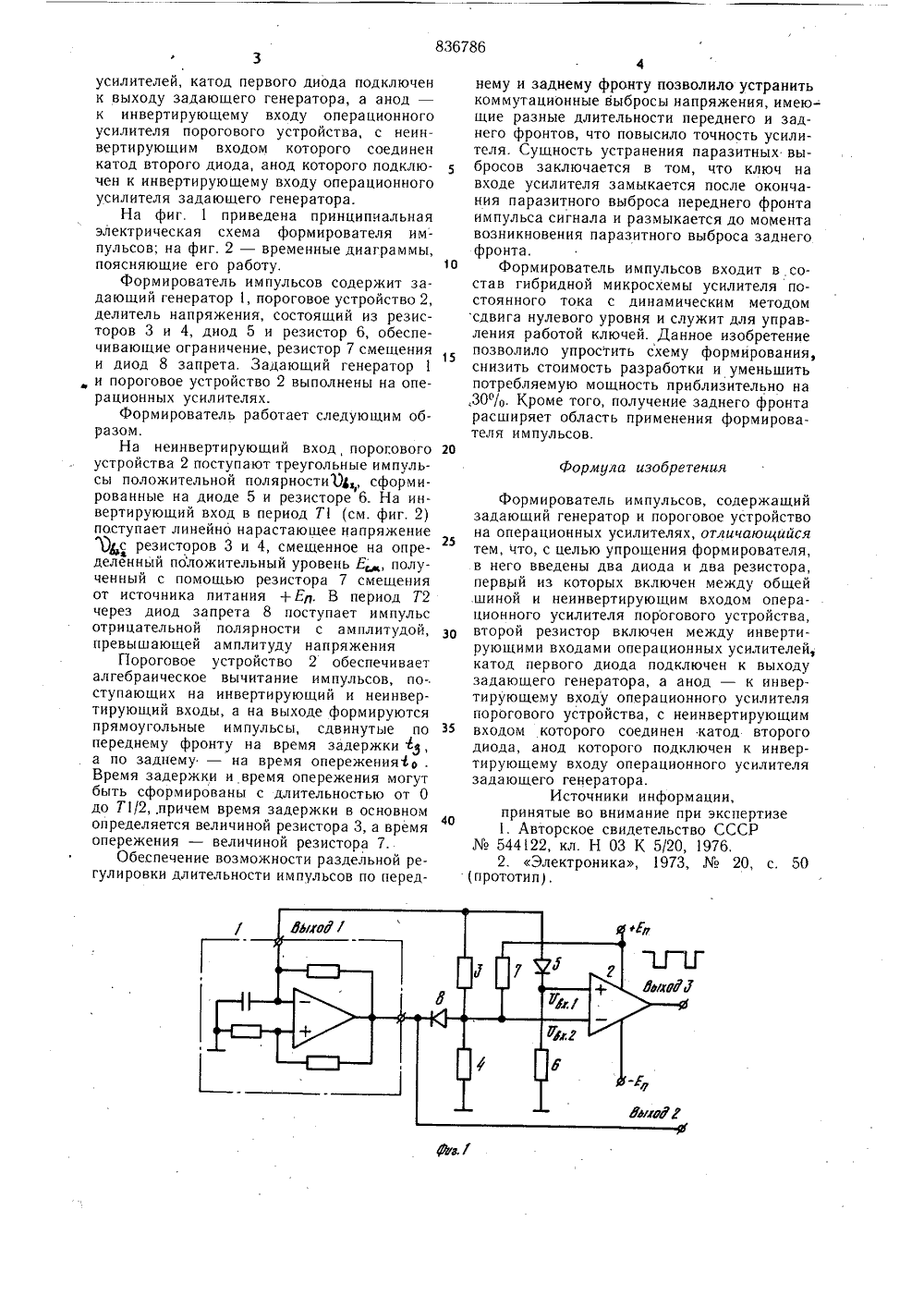

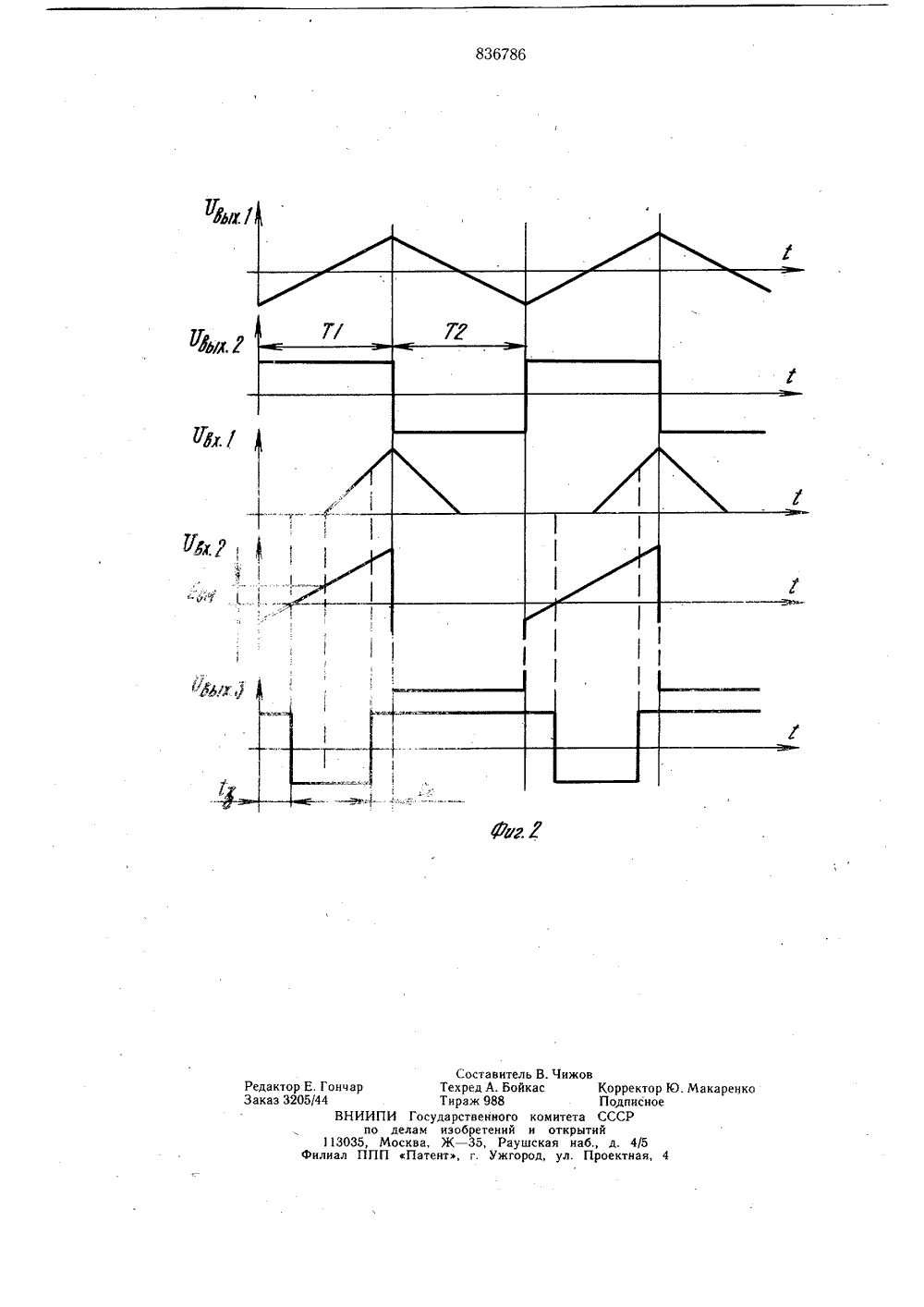

Союз СоветскюСоциалистическизРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 836786Опубликовано 07.06.81. Бюллетень 2 по делам изобретеиий и открытийДата опубликования описания 09.06.81(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к импульсной технике и может быть использовано в электронных измерительных устройствах различного назначения, в частности для управления ключами в усилителях постоянного тока с динамическим методом компенсации сдвига нулевого уровня и в усилителях с МДМ- каналом.Известно устройство формирования импульсов, содержащее операционный усилитель, инвертирующий вход которого соединен с входной шиной, а неинвертирующий 1 О через резис 1 ор - с общей шиной, интегратор пороговый элемент, диод, которые включены последовательно между инвертирующим и неинвертируюшим входом операционного усилителя 1. Это устройство имеет сложную конструкцию. 15Наиболее близким техническим решением является формирователь прямоугольных импульсов из напряжения треугольной формы путем детектирования с помощью схем сравнения, который содержит синхронизирующий мультивибратор, четыре схемы сравне- ф ния и делитель напряжения 2. Различные уровни треугольных импульсов, генерируемых мульти вибратором, детектируются с помощью четырех схем сравнения, опорными напряжениями для которых являются различные уровни делителя напряжения: схемы сравнения вырабатывают четыре сигнала, необходимые для управления работой ключей.Однако, ввиду того, что для управления ключами не используются прямоугольные импульсы, генерируемые синхронизирующим мультивибратором, увеличивается количество сравнивающих устройств, и соответственно потребляемая мощность, В формирователе нет возможности раздельного формирования времени задержки и времени опережения второго импульса пд отношению к первому, они всегда практически равны.Целью изобретения является упрощение формирователя.Достигается это тем, что в,формирователь импульсов, содержащий задающий генератор и пороговое устройство на операционных усилителях, введены два диода идва резистора, первый из которых включен между общей шиной и неин верти рующим входом операционного усилителя порогового устройства, второй резистор включен между инвертирующими входами операционныхусилителей, катод первого диода подключен к выходу задающего генератора, а анод - к инвертирующему входу операционного усилителя порогового устройства, с неинвертирующим входом которого соединен катод второго диода, анод которого подключен к инвертирующему входу операционного усилителя задающего генератора.На фиг. 1 приведена принципиальная электрическая схема формирователя импульсов; на фиг. 2 - временные диаграммы, поясняющие его работу.Формирователь импульсов содержит задающий генератор 1, пороговое устройство 2, делитель напряжения, состоящий из резисторов 3 и 4, диод 5 и резистор 6, обеспечивающие ограничение, резистор 7 смещения и диод 8 запрета. Задающий генератор 1 и пороговое устройство 2 выполнены на операционных усилителях.Формирователь работает следующим образом,На неинвертирующий вход, порогового устройства 2 поступают треугольные импульсы положительной полярности 04 сформированные на диоде 5 и резисторе 6. На инвертирующий вход в период Т 1 (см. фиг. 2) поступает линейно нарастающее напряжение Ядс резисторов 3 и 4, смещенное на определенный положительный уровень Е полученный с помощью резистора 7 смещения от источника питания +Ел. В период Т 2 через диод запрета 8 поступает импульс отрицательной полярности с амплитудой, превышающей амплитуду напряженияПороговое устройство 2 обеспечивает алгебраическое вычитание импульсов, по-. ступающих на инвертирующий и неинвертирующий входы, а на выходе формируются прямоугольные импульсы, сдвинутые по переднему фронту на время задержки , а по заднему - на время опережения 6 о . Время задержки и время опережения могут быть сформированы с длительностью от 0 до Т 1)2 причем время задержки в основном определяется величиной резистора 3, а время опережения - величиной резистора 7.Обеспечение возможности раздельной регулировки длительности импульсов по переднему и заднему фронту позволило устранитькоммутационные выбросы напряжения, имеющие разные длительности переднего и заднего фронтов, что повысило точность усилителя. Сущность устранения паразитных выбросов заключается в том, что ключ навходе усилителя замыкается после окончания паразитного выброса переднего фронтаимпульса сигнала и размыкается до моментавозникновения паразитного выброса заднегофронта,10 Формирователь импульсов входит в состав гибридной микросхемы усилителя постоянного тока с динамическим методомсдвига нулевого уровня и служит для управления работой ключей. Данное изобретениепозволило упростить схему формирования,снизить стоимость разработки и уменьшитьпотребляемую мощность приблизительно на,.30%. Кроме того, получение заднего фронтарасширяет область применения формирователя импульсов.20Формула изобретенияФормирователь импульсов, содержащийзадающий генератор и пороговое устройство25на операционных усилителях, отличающийсятем, что, с целью упрощения формирователя,в него введены два диода и два резистора,первый из которых включен между общейшиной и неинвертирующим входом операционного усилителя порогового устройства,второй резистор включен между инвертирующими входами операционных усилителей,катод первого диода подключен к выходузадающего генератора, а анод - к инвертирующему входу операционного усилителяпорогового устройства, с неинвертирующимЗ 5 входом которого соединен катод второгодиода, анод которого подключен к инвертирующему входу операционного усилителязадающего генератора.Источники информации,40принятые во внимание при экспертизе1, Авторское свидетельство СССР544 122, кл, Н 03 К 5/20, 1976.2. Электроника, 1973,20, с. 50836786 Рб/ХЧиж СоставительТехред А. БойкаТираж 988 Макаренко д. 4/роектна 4 Редактор Е. ГончарЗаказ 3205/44ВНИИПИпо д113035, МоФилиал ППП Государственного лам изобретений ква, Ж - 35, Рауш Патент, г. Ужгор омитетаоткрыт кая наб д,ул. П Корректор Подписное СССРий
