Усилитель-формирователь прямоугольныхимпульсов

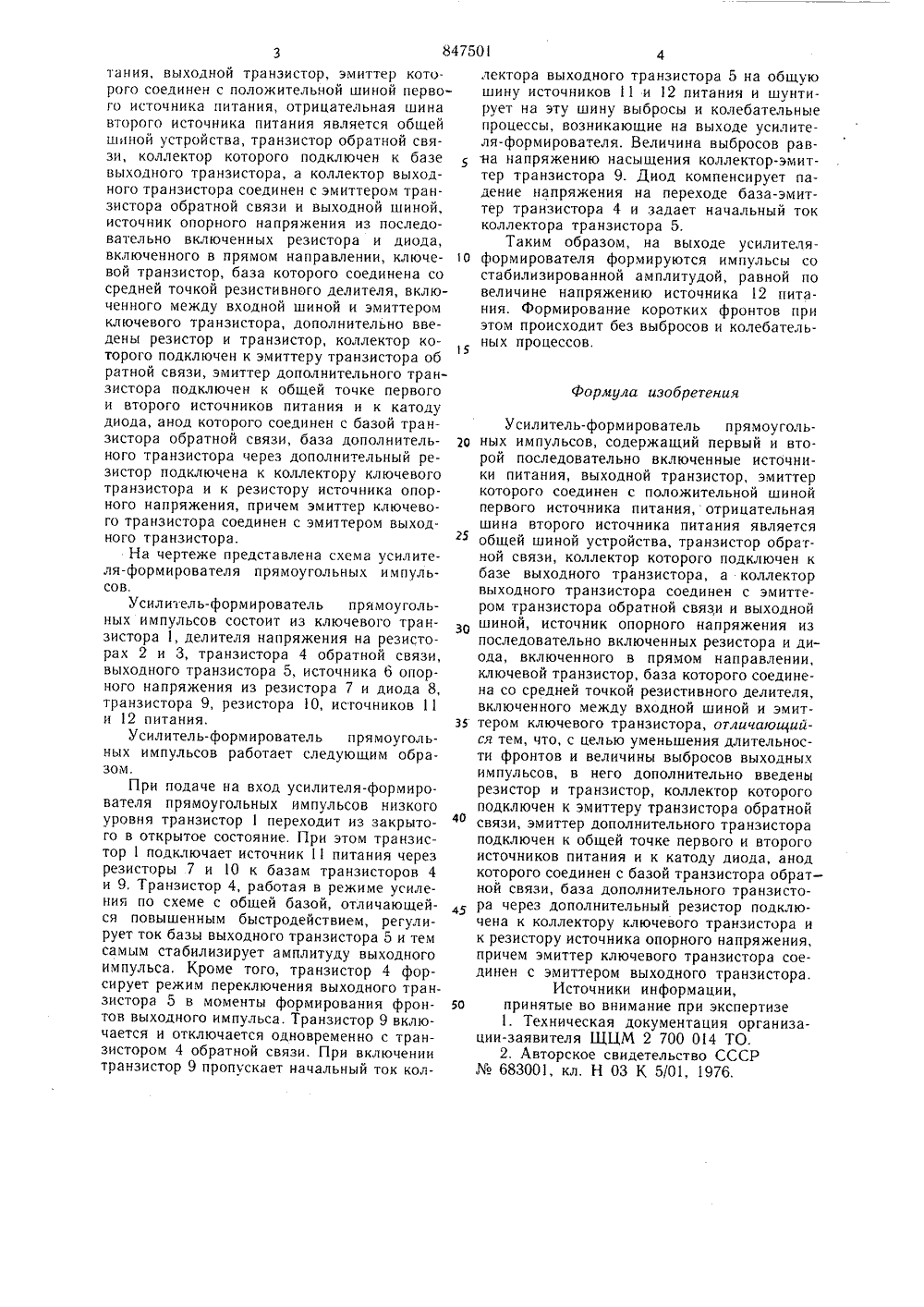

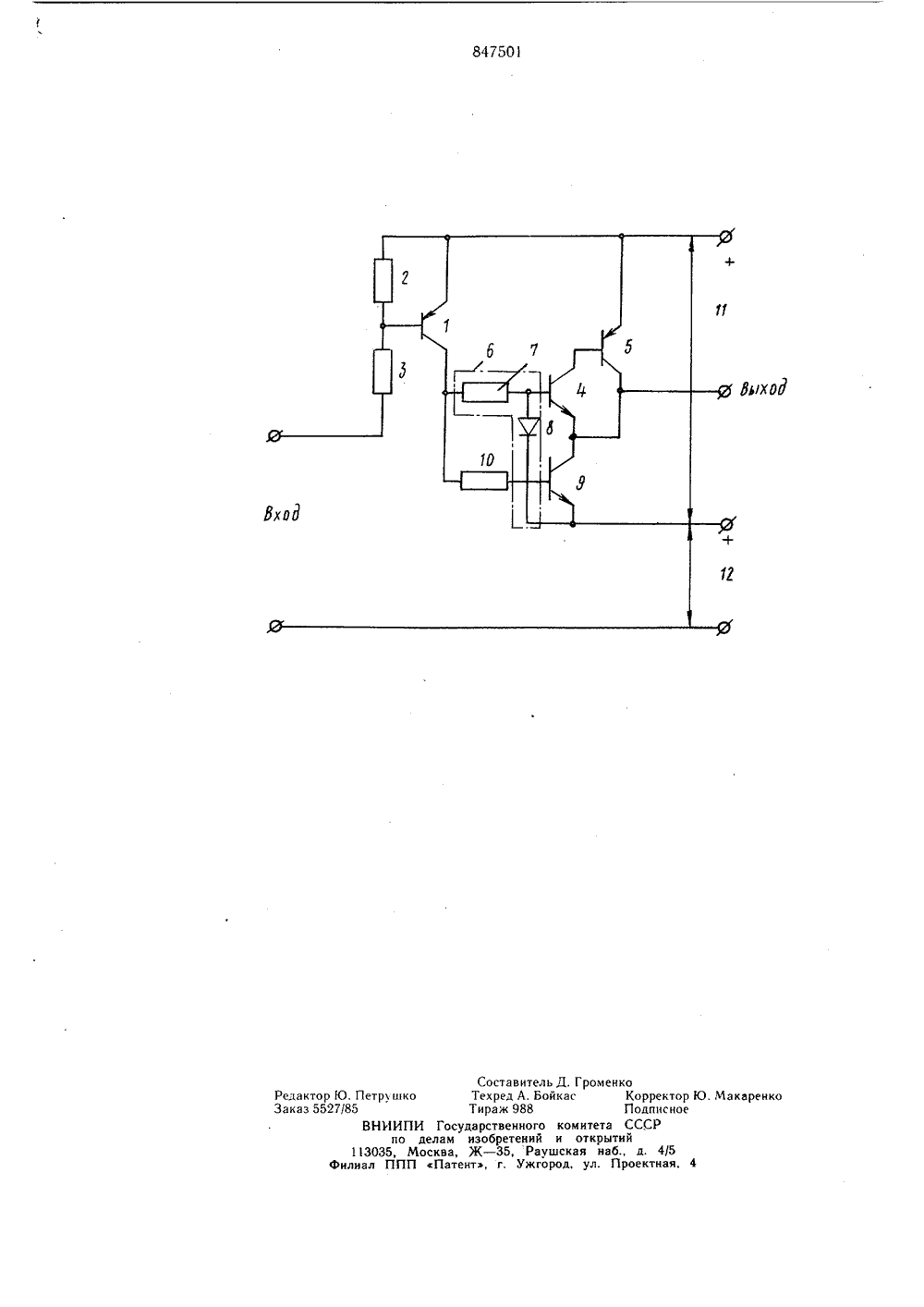

ие делам изееретений и аткрмтийИзобретение относится к импульсной технике.Известен усилитель-формирователь прямоугольных импульсов, содержащий выходной каскад, две схемы сравнения и два канала усиления 1.Недостатки данного устройства - значительная длительность фронтов выходного импульса (более 1 мкс) и наличие выбросов, величина которых может составлять 20% амплитуды выходных импульсов, при переключении с одного уровня на другой, Невозможность получения фронтов малой длительности объясняется тем, что при устранении явлен 11 я самовозбуждения усилителя-формирователя, имеющего место в области высоких частот, сужают частотную полосу с помощью емкостной коррекции. Наличие выбросов на фронтах импульсов объясняется тем, что из-за инерционности канала усиления и схемы сравнения происходит перерегулирование при переключении с одного уровня импульсов на другой.Наиболее близким к предлагаемому по технической сущности является усилитель- формирователь прямоугольных импульсов, содержащий два последовательно включенных первый и второй источники питания, выходной транзистор, эмиттер которого соединен с положительной шиной первого источника питания, отрицательная шина второго источника питания является общей шиной устройства, транзистор обратной связи, коллектор которого подключен к базе выходного транзистора, а коллектор выходного транзистора соединен с эмиттером транзистора обратной связи и выходной шиной, источник опорного напряжения из последовательно 10 включенных резистора и диода, включенного в прямом напряжении, ключевой транзистор, база которого соединена со средней точкой резистивного делителя, включенного между входной шиной и эмиттером ключевого транзистора 2 .Недостатки известного устройства - наличие выбросов на фронтах выходных сигналов и завалы фронтов выходных сигналов.Цель изобретения - уменьшение длительности фронтов и величины выбросов выходных сигналов,Для достижения поставленной цели вусилитель-формирователь прямоугольных импульсов, содержащий первый и второй последовательно включенные источники пирого соединен с положительнои шинои первого источника питания, отрицательная шина второго источника питания является общей шиной устройства, транзистор обратной связи, коллектор которого подключен к базе выходного транзистора, а коллектор выходного транзистора соединен с эмиттером транзистора обратной связи и выходной шиной, источник опорного напряжения из последовательно включенных резистора и диода, включенного в прямом направлении, ключевой транзистор, база которого соединена со средней точкой резистивного делителя, включенного между входной шиной и эмиттеромключевого транзистора, дополнительно введены резистор и транзистор, коллектор которого подключен к эмиттеру транзистора обратной связи, эмиттер дополнительного транзистора подключен к общей точке первогои второго источников питания и к катодудиода, анод которого соединен с базой транзистора обратной связи, база дополнительного транзистора через дополнительный резистор подключена к коллектору ключевоготранзистора и к резистору источника опорного напряжения, причем эмиттер ключевого транзистора соединен с эмиттером выходного транзистора.На чертеже представлена схема усилителя-формирователя прямоугольных импульсов,Усилитель-формирователь прямоугольных импульсов состоит из ключевого транзистора 1, делителя напряжения на резисторах 2 и 3, транзистора 4 обратной связи,выходного транзистора 5, источника 6 опорного напряжения из резистора 7 и диода 8,транзистора 9, резистора 10, источников 11и 12 питания.Усилитель-формирователь прямоугольных импульсов работает следующим образом,При подаче на вход усилителя-формирователя прямоугольных импульсов низкогоуровня транзистор 1 переходит из закрытого в открытое состояние. При этом транзистор 1 подключает источник 11 питания черезрезисторы 7 и 1 О к базам транзисторов 4и 9, Транзистор 4, работая в режиме усиления по схеме с обшей базой, отличающейся повышенным быстродействием, регулирует ток базы выходного транзистора 5 и темсамым стабилизирует амплитуду выходногоимпульса. Кроме того, транзистор 4 форсирует режим переключения выходного транзистора 5 в моменты формирования фронтов выходного импульса. Транзистор 9 включается и отключается одновременно с транзистором 4 обратной связи. При включениитранзистор 9 пропускает начальный ток кол 20 25 30 35 40 45 5 О лектора выходного транзистора 5 на общую шину источников 11 и 12 питания и шунтирует на эту шину выбросы и колебательные процессы, возникающие на выходе усилителя-формирователя. Величина выбросов равна напряжению насыщения коллектор-эмиттер транзистора 9. Диод компенсирует падение напряжения на переходе база-эмиттер транзистора 4 и задает начальный ток коллектора транзистора 5.Таким образом, на выходе усилителя- формирователя формируются импульсы со стабилизированной амплитудой, равной по величине напряжению источника 12 питания, Формирование коротких фронтов при этом происходит без выбросов и колебательных процессов. Усилитель-формирователь прямоугольных импульсов, содержащий первый и второй последовательно включенные источники питания, выходной транзистор, эмиттер которого соединен с положительной шиной первого источника питания, отрицательная шина второго источника питания является общей шиной устройства, транзистор обратной связи, коллектор которого подключен к базе выходного транзистора, а коллектор выходного транзистора соединен с эмиттером транзистора обратной связи и выходной шиной, источник опорного напряжения из последовательно включенных резистора и диода, включенного в прямом направлении, ключевой транзистор, база которого соединена со средней точкой резистивного делителя, включенного между входной шиной и эмиттером ключевого транзистора, отличаюиийся тем, что, с целью уменьшения длительности фронтов и величины выбросов выходных импульсов, в него дополнительно введены резистор и транзистор, коллектор которого подключен к эмиттеру транзистора обратной связи, эмиттер дополнительного транзистора подключен к общей точке первого и второго источников питания и к катоду диода, анодкоторого соединен с базой транзистора обратной связи, база дополнительного транзистора через дополнительный резистор подключена к коллектору ключевого транзистора и к резистору источника опорного напряжения,причем эмиттер ключевого транзистора соединен с эмиттером выходного транзистора.Источники информации,принятые во внимание при экспертизе1. Техническая документация организации-заявителя ЩЦМ 2 700 014 ТО.2, Авторское свидетельство СССР683001, кл. Н 03 К 5/01, 1976.847501юихОИСоставитель Д. Громенко Редактор Ю. Петру шко Техред А. Бойкас Корректор Ю. Макаренко Заказ 5527/85 Тираж 988 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская набд. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
