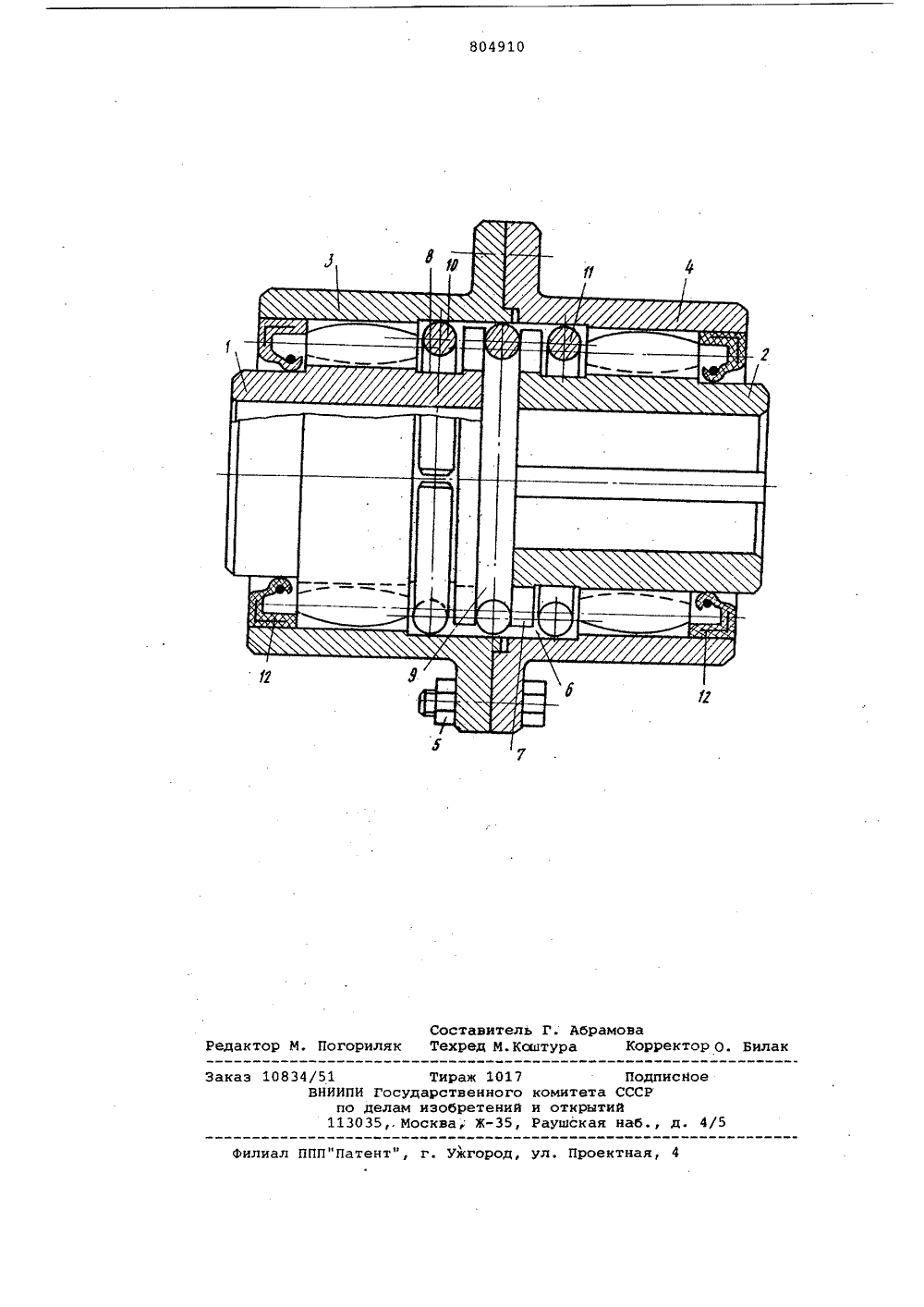

Зубчатая муфта

Союз Советских Соииапистическик Республик(22) Заявлено 05.03. 79 (21) 2732439/25-27с присоединением заявки Йо(5)М. Кл. Г 16 Р 3/18 Государственный комитет СССР по делам изобретений и открытий(72) Авторы изобретения Н. Г, Макотин и В, Н, Куркин д 11 нуниое:,Ф орьковский автомобильный завод (Прообъединение ГАЗ)(71) Заявитель 54) ЗУБЧАТАЯ МУФТ Изобр строению для соед приводах шин. 5 20 0 тение относится к машинои может быть использованонения валов, например, вподъемно-транспортных маИзвестна зубчатая муфта, содержащая ведущую и ведомую зубчатые втулки, входящие в зацепление с зубчатой обоймой, и упорный элемент (средство для ограничения осевого перемещения втулок), размещенный в кольцевой канавке на внутренней поверхности зубчатой обоймы между зубчатыми втулками. Упорный элемент выполнен в виде упругого разрезного кольца торообразной форчун.Недостатком этой муфты является . то, что ограничение осевого перемещения зубчатых втулок обеспечивается только при воздействии на них сжимающего осевого усилия, При воздействии на зубчатые втулки противоположно направленного осевого усилия ограничение их перемещения не обеспечивается.Бель изобретения - расширение эксплуатационных возможностей муфты.Поставленная цель достигается тем, что зубчатая муфта, содержащая ведущую и ведомую зубчатые втулки, входящие в зацепление с зубчатой обоймой и упорный элемент, выполненный в виде упругого разрезного кольца торообразной формы, размещенного в кольцевой канавке на внутренней поверхности зубчатой обоймы, снабжена дополнительными упорными элементами в виде упругих разрезных колец торообразной формы, а каждая зубчатая втулка с внутренней стороны выполнена с фланцем и прилегающей к нему кольцевой канавкой на ее наружной поверхности, при этом основной упорный элемент размещен между фланцами зубчатых втулок, а дополнительные - в упомянутых кольцевых канавках зубчатых втулок и кольцевой канавке на внутренней поверхности зубчатой обоймы с возможностью контакта с торцовыми поверхностями зубьев зубчатой обоймы и зубчатых втулок.На чертеже изображена зубчатая муфта, общий вид.Зубчатая муфта состоит из ведущей и ведомой зубчатых втулок 1,2 и зубчатой обоймы, две части 3 и 4 которой скреплены между собой болтовым соединением 5, имеющей на внутренней поверхности кольцевую канавку б. Зубчатые втулки 1, 2 с ихвнутренних сторон имеют фланцы 7 и кольцевые канавки 8 на наружной поверхности. Между фланцами 7 зубчатых втулок в кольцевой канавке б обоймы установлен основной упорный элемент 9, выполненный в виде упругого резного кольца торообразной формы. Дополнительные упорные элементы 10, 11 аналогичной формы установлены в кольцевых канавках 8 зубчатых втулок 1,2 и размещены в кольцевой канавке б зубчатой обоймы. Канавка б, выполненная между торцами зубчатых венцов обоймы, имеет ширину, допускающую размещение в ней основного 9 и дополнительных 10 , 11 упорных элементов, а также Аланцев 7 зубчатых втулок 1,2, образующих замок, ограничивающий их перемещение. Герметичность внутренней полости муфты обеспечивается торцовыми уплотнениями 12. Для смазки зубчатого зацепления в полость муфты заливается масло.Гри сборке муфты на концы соединяемых валов навешивают торцовые . уплотнения 12 и напрессовывают зубчатые втулки 1 и 2. Затем надевают части 3 и 4 зубчатой обоймы и производят выверку сопрягаемых валов. При .этом контролируют величину зазора между фланцами 2 зубчатых втулок 12 для последующей установки в него основного упорного элемента 9 (упругого разрезного кольца торообразной Формы). После этого в кольцевые канавки 8 закладывают дополнительные упорные элементы 10, 11 а между Фланцами 7 - элемент 9, сдвигают части 3,4 зубчатой обоймы и скрепляют болтовым соединением 5, Сборку завершают установкой уплотнения. При перекосе соединяемых валов фланцы 7 зубчатых втулок 1,2 контактируют с поверхностью упорного элемента 9, а торцовые поверхности зубьев зубчатой обоймы и зубчатых втулок скользят по поверхности упорных элементов 10, 11. Это позволяет им свободно менять угловое положение.Данная конструкция зубчатой муфтыобеспечивает ограничение осевого перемещения зубчатых втулок 1, 2 привоздействии на них осевых усилий ф противоположных направлений, что значительно расширяет ее эксплуатационные возможности.Формула изобретенияЗубчатая муфта, содержащая ведущую и ведомую зубчатые втулки, входящие в зацепление с зубчатой обойм мой и упорный элемент, выполненный ввиде упругого разрезного кольца торообразной Формы, размещенного в кольцевой канавке на внутренней поверхности зубчатой обоймы, о т л ич а ю щ а я с я тем, что, с цельюрасширения эксплуатационных возможностей, она снабжена дополнительными упорными элементами в виде упругих разреэных колец торообразнойформы, а каждая зубчатая втулка с ЗО внутренней стороны выполнена сфланцем и прилегающей к нему кольцевой канавкой на ее наружной поверхности, при этом основной упорныйэлемент размещен между фланцами зуб чатых втулок, а дополнительные - вупомянутых кольцевых канавках зубчатых втулок и кольцевой канавке навнутренней поверхности зубчатойобойм с воэможностью контакта с 4 О торцовыми поверхностями зубьев зубчатой .обоймы и зубчатых втулок,804910 Составитель Г. Абрамоваедактор М. Погориляк Техред М.Ксштура Корректор О. Билак но 083 к д. 4/ илиал ППП"Патент", г. Ужгород, ул. Проектная, 4 51 Тираж 10 НИИПИ Государственнопо делам изобретен 113035 Москва, Ж7 Подпо комитета СССРи и открытийРаушская наб.
