Устройство для испытания материалов на предельную деформацию при изгибе

Номер патента: 781677

Авторы: Андрющенко, Масленников, Печеный

ZIP архив

Текст

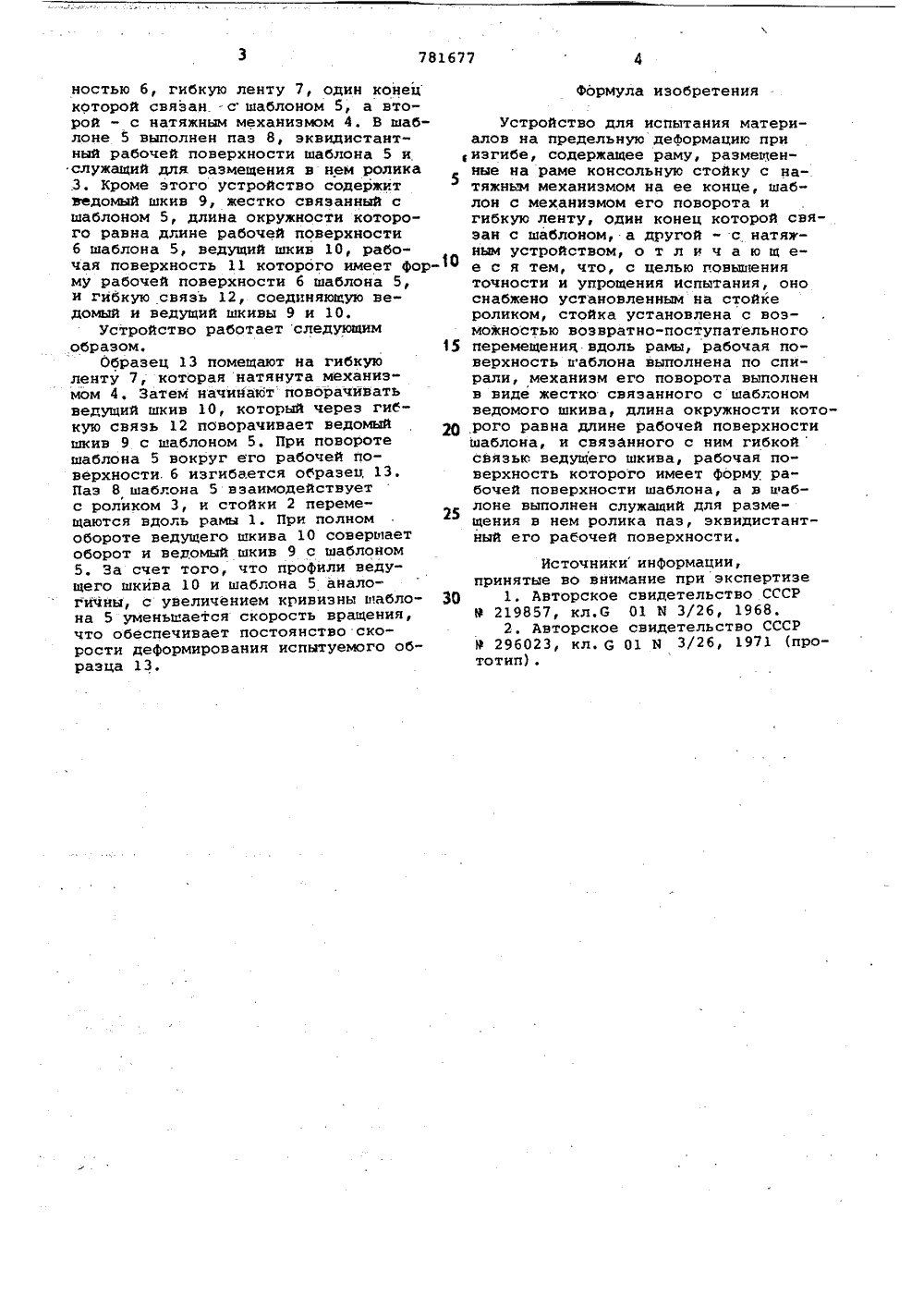

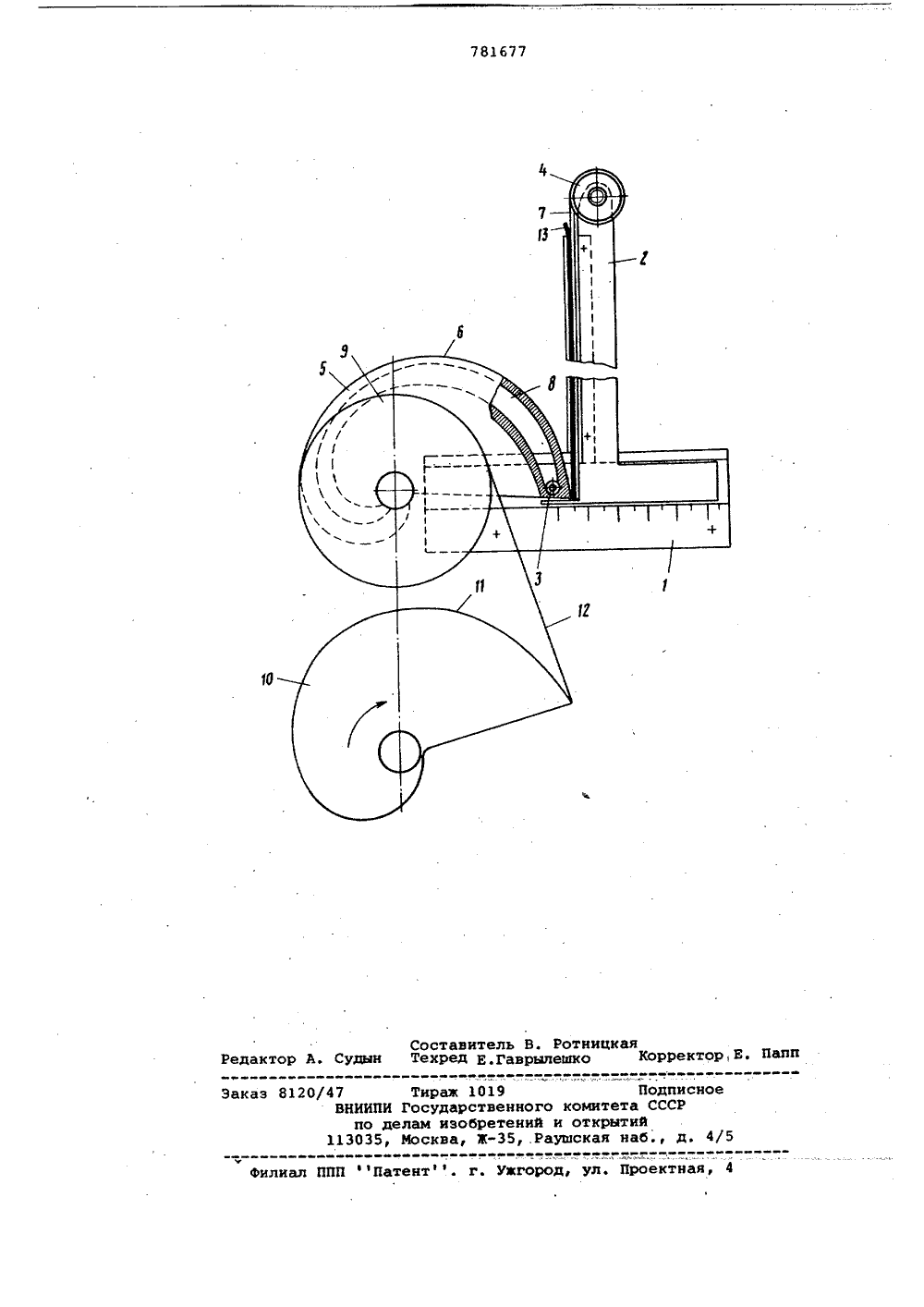

Сеюэ Сфаетскик Социалистических Реслублик(22) Заявлено 30, 01. 79 (21) 2720272/25-28 (51) М Кл с присоедимемием заявки йо(23) Приоритет 6 01 В 3/26 Госуяарствеиимй комитет СССР во аелаи изобретений к открмтийОпубликовано 231180, бюллетень Мо 43 Дата опубликовамия описания 2311, 80(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ПРЕДЕЛЬНУЮ ДЕФОРМАЦИЮ ПРИ ИВГИВЕ Изобретение относится к испытаниям материалов на прочность, а именно кустройствам для испытания материалов на предельную деформацию прн изгибе.Известно устройство для испытания материалов на предегьную деформацию при изгибе, содержащее раму,установленные на раме шаблон с механизмом его поворота и натяжное устройство ИНедостатком устройства является невозможность испытания на нем погосового материала, так как шаблон предназначен только для испытаниянитей.Наиболее бгнэким к изобретению по технической сущности и достигаемому результату является устройство для испытания материалов на предельйую деформацию при изгибе, содержащее раму, размещенные на раме консольную стойку с натяжным механизмом на ее конце, шаблон с механизмом его поворота и гибкую генту, один конец которой связан с оправкой, а другой - с натяжным устройством 2).Недостатком устройства является низкая точность и сложность испытания, так как цилиндрический профиль шаблона не дает воэможности оценитьпредельную деформацию на одном образце.Цель изобретения . - повышение точности и упрощение испытания.Для достижения цели устройствоснабжено установленным на стойке роликом, стойка установлена с возможностью возвратно-поступатегьного пе О ремещения вдоль рамы, рабочая поверхность шабгона выполнена по спирали,механизм его поворота выпогнен ввиде жестко связанного с шаблономведомого шкива, дгина окружности ко торого равна длине рабочей поверхности шаблона, и связанного с нимгибкой связью ведущего шкива, рабочая поверхность которого имеет формурабочей поверхности шаблона, а в шаб. лоне выпогнен служащий для размещенияв нем ролика паэ, эквидистантный егорабочей поверхности.На чертеже схематкчески изображено устройство.25 Устройство содержит раму 1, установленную на ней с воэможностью возвратно-поступательного перемещениявдоль нее стойку 2 с роликом 3 и натяжным механизмом 4 на ее конце, шаб лон 5 со спирагьной рабочей поверхформула изобретения Источникиинформации,принятые во внимание при экспертизе 30 1. Авторское свидетельство СССР 9 219857, кл,6 01 Н 3/26, 1968. 2. Авторское свидетельство СССР 9 296023, кл. 6 01 Ю 3/26, 1971 (прототип).ностью 6, гибкую ленту 7, один конец которой связан. - сшаблоном 5, а второй - с натяжным механизмом 4, В шаблоне 5 выполнен паз 8, эквидистантный рабочей поверхности шаблона 5 и служащий для оазмещения в нем ролика .3, Кроме этого устройство содержит ведомый шкив 9, жестко связанный с шаблоном 5, длина окружности которого равна длине рабочей поверхности 6 шаблона 5, ведущий шкив 10, рабочая поверхность 11 которого имеет форму рабочей поверхности 6 шаблона 5, и гибкую связь 12, соединяющую ведомый и ведущий шкивы 9 и 10.Устройство работает следующим образом.Образец 13 помещают на гибкую ленту 7, которая натянута механизмом 4. Затем начинают поворачивать ведущий шкив 10, который через гибкую связь 12 поворачивает ведомый шкив 9 с шаблоном 5При повороте шаблона 5 вокруг его рабочей поверхности. 6 изгибается образец 13. Паэ 8 шаблона 5 взаимодействует с роликом 3, и стойки 2 перемещаются вдоль рамы 1. При полном обороте ведущего шкива 10 совершает оборот и ведомый шкив 9 с шаблоном 5. За счет того, что профили ведущего шкива 10 и шаблона 5 аналогичны, с увеличением кривизны шаблона 5 уменьшается скорость вращения, что обеспечивает постоянство скорости деформирования испытуемого образца 13. Устройство для испытания материалов на предельную деформацию приизгибе, содержащее раму, размещенные на раме консольную стойку с натяжньм механизмом на ее конце, шаблон с механизмом его поворота игибкую ленту, один конец которой связан с шаблоном, а другой - с натяжным устройством, о т л и ч а ю щ ее с я тем, что, с целью повышенияточности и упрощения испытания, оноснабжено установленным на стойкероликом, стойка установлена с воэможностью возвратно-поступательного 15 перемещения вдоль рамы, рабочая поверхность шаблона выполнена по спирали, механизм его поворота выполненв виде жестко связанного с шаблономведомого шкива, длина окружности котощ рого равна длине рабочей поверхностишаблона, и связанного с ним гибкойсвязью ведущего шкива, рабочая поверхность которого имеет форму рабочей поверхности шаблона, а в шаблоне выполнен служащий для размещения в нем ролика паз, эквидистантный его рабочей поверхности.781677 Составитель В. Рот Техред Е.Гаврылешк рректор,Е, П Редакто Су Эаказ 812 одписноСССР д, 4/ илиал ППП ффПатент. г. ужгород, ул, Проектная,ВНИИПИ по д 13035, Тираж 1019 осударственног ам изобретенийМосква, Ж,.Р комите открыушская

Смотреть

Заявка

2720272, 30.01.1979

ПРЕДПРИЯТИЕ ПЯ В-2223

ПЕЧЕНЫЙ БОРИС ГРИГОРЬЕВИЧ, АНДРЮЩЕНКО СЕРГЕЙ ПАВЛОВИЧ, МАСЛЕННИКОВ ВЯЧЕСЛАВ ВАСИЛЬЕВИЧ

МПК / Метки

МПК: G01N 3/26

Метки: деформацию, изгибе, испытания, предельную

Опубликовано: 23.11.1980
