Установка для испытания подшипников

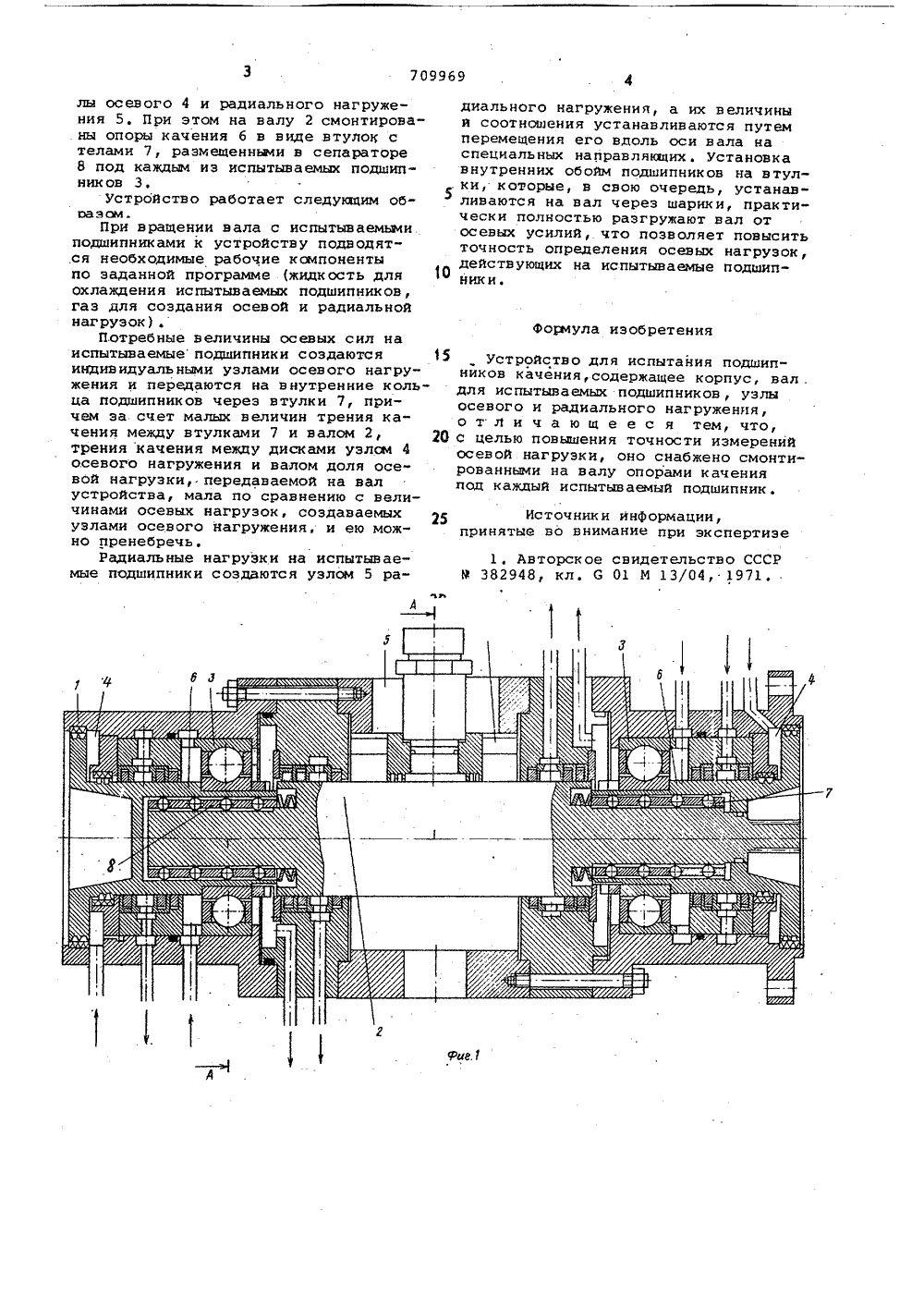

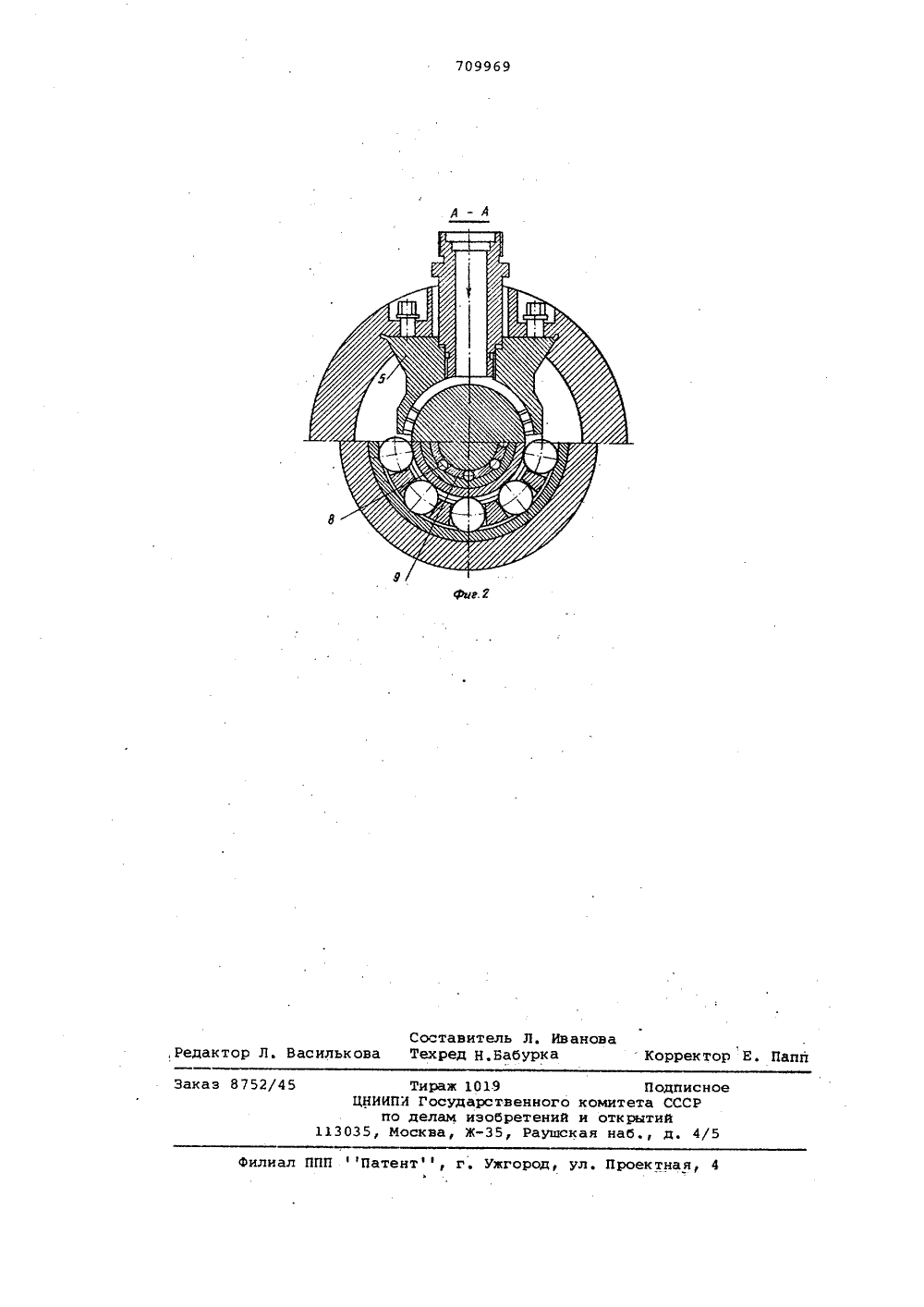

Союз Советских Социалистических Республик(51)М, Кл.2 с присоединеием заявки Но С 01 М 13/04 Государственный комитет СССР по делам изобретений н открытий(088,8) Опубликовано 1501801 Бюллетень М 2 Дата опубликования описания 18.0180(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ПОДШИПНИКОВ КАЧЕНИЯИзобретение относится к областимашиностроения, а именно к испытаниюподшипников качения,Известно устройство для испытанияподшипников качения, содержащее корпус, вал для испытываемых подшипников, узлы осевого и радиального нагружения 11) .Недостатком известного устройства 1 Оявляется то, что при нагружении испытываемого подшипника качения осевой нагрузкой часть ее передаетсячерез вал на технологический подшипник.эта величина осевой нагрузки, эависящая от силы трения между наружнью )сольцом технологического подшипника и корпусом установки и при значительных величинах радиальной нагрузки на технологические подшипники 20соизмеримая с величиной нагрузки,создаваемой узлом осевого нагружения,входит как погрешность в измеряемуювеличину осевой нагрузки, действующей на испытываемый подшипник, чтоприводит к низкой точности в определении осевой нагрузки на испытываемом подшипнике, а также к ухудшениюусловий работы .технологических под. шипниковв .за Наличие технологических подшипников в составе установки требует дополнительных затрат охлаждающей жидкости, что приводит к значительному удорожанию одного испытания при применении, например, криогенных охлаждающих жидкостей для охлаждения и смазки испытываемого и технологических подшипников.Фиксированное относительно технологического и испытываемого подшипников положение узла радиального нагружения создает условия, при которых нагрузка на второй (технологический) подшипник определяется величиной радиальной нагрузки на испытываемом подшипнике.Целью изобретения является повышение точности измерений осевой нагрузки.Это достигается тем, что предлагаемое устройство снабжено смонтированными на валу опорами качения под каждый испытываемый подшипник.На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 то же, поперечный разрез.Устройство для испытаний подшипников качения содержит корпус 1, вал 2, испытываемые подшипники 3, уз7099 б 9 формула изобретения Уие. 7 лы осевого 4 и радиального нагружения 5. При этом на валу 2 смонтирова" ны опоры качения б в виде втулок с телами 7, размещенными в сепараторе 8 под каждым из испытываемых подшипник ов 3Устройство работает следующим обоаэом.При вращении вала с испытываемыми подшипниками к устройству подводят,ся необходимые рабочие компоненты по заданной программе (жидкость для 0 охлаждения испытываемых подшипников, газ для создания осевой и радиальной нагрузок) .Потребные величины осевых сил на испытываемые подшипники создаются 15 индивидуальными узлами осевого нагружения и передаются на внутренние кольца подшипников через втулки 7, причем за сч.ет малых величин трения ка" чения между втулками 7 и валом 2, 2 О трения качения между дисками узлом 4 осевого нагружения и валом доля осевой нагрузки, передаваемой на вал устройства, мала по сравнению с величинами осевых нагрузок, создаваемых узлами осевого нагружения, и ею можно пренебречь.Радиальные нагрузки на испытываемые подшипники создаются узлом 5 радиального нагружения, а их величиныи соотношения устанавливаются путемперемещения его вдоль оси вала наспециальных направляющих. Установкавнутренних обойм подшипников на втулки, которые, в свою очередь, устанавливаются на вал через шарики, практически полностью разгружают вал отосевых усилий, что позволяет повыситьточность определения осевых нагрузок,действующих на испытываемые подшипник иУстройство для испытания подшипнйков качения, содержащее корпус, вал, для испытываемых подшипников, узлы осевого и радиального нагружения, отличающееся тем, что, с целью повышения точности измерений осевой нагрузки, оно снабжено смонтированными на валу опорами качения под каждый испытываемый подшипник. Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 382948, кл. С 01 М 13/04, 1971.Заказ 8752 илиал ППП Патент, г, Ужгород, ул. Проектная, 4Ъ Тираж 1019 ЦНИИПИ Государственного по делам изобретений 113035, Москва, Ж, Раушс
