Преобразователь логических уровней
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

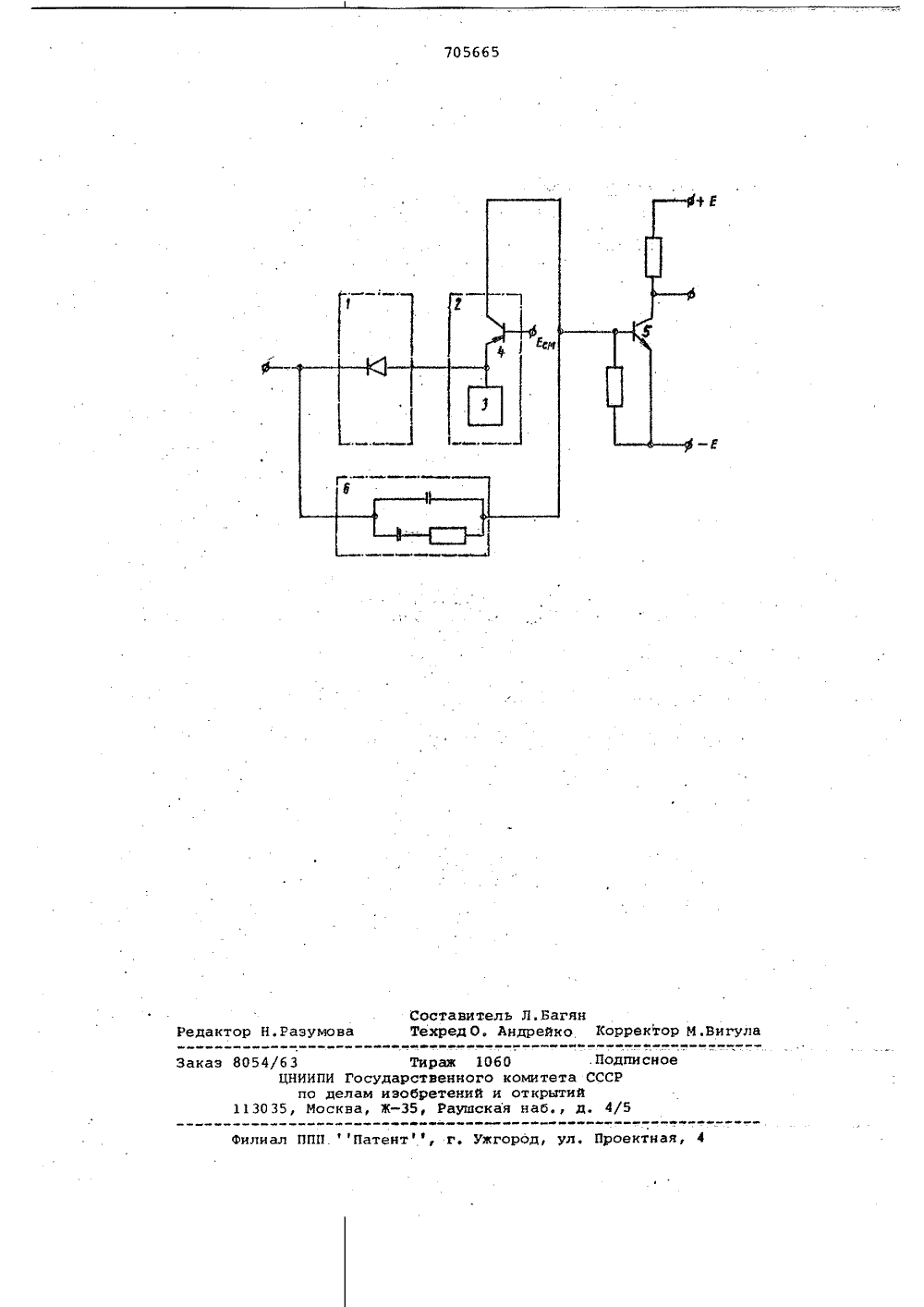

(22) Заввлено 2209.77 (21) 2525328/18-21с присоединением заявки Но -(51) М. Кл.д Н 03 К б/02 Государственный комитет СССР по делан изобретений и открытий(54) ПРЕОБРАЗОВАТЕЛЬ ЛОГИЧЕСКИХ УРОВНЕЙ Изобретение относится к импульсной технике и может быть использованодля преобразования логических уровнейнапряжения,Известен преобразователь логических уровней, выполненный на основетокового переключателя, нагруженногона транзисторный ключ (1).Однако такой преобразователь имеет задержку выходного сигнала относительно входного и обладает сравнительно высоким потреблениеммощностив статическом режиме.Известен преобразователь лоГических уровней, содержащий генератор тока, управляющий вход которого подклю- .чен к выходу вентильного элемента,а выход генератора тока соединен свходом выходного транзисторного ключа (23. Однако и этот преобразователь 20имеет задержку выходного сигнала относительно входного, а также рассек"вает сравнительно высокую динамическую мощность.Цель изобретения - уменьшение эадержки выходного сигнала относсительно входного и уменьшениединамической рассеиваемой мощности.Для достижения этого в преобразователь логических уровней, содержа щий генератор тока, управляющий вхоФ которого подключен к выходу вентиль- ного элемента, а выход"генератора тока соединен с входом выходного транзисторного ключа, между входами вентиль- ного элемента и выходного транзисторного ключа введен резистнвно-емкостной двухполюсник, выполненный, напри" мер, в виде параллельно соединенных конденсатбра н последовательной ВС- цепи.На чертеже дава принципиальная электрическая схема преобразователя логических уровней.Он содержитвентильный элемент 1, выход которого подключен к управляющему входу генератора 2 тс а, состоящего иэ токоэадающего элемента 3 и проходного транзисторного ключа 4.Выход генератора 2 тока соединен с входом выходного транзисторного ключа 5При этом вход вентильного элемента 1 соединен с входом выходного транзисторного ключа 5 через резистивно-емкостной двухполюсник б, вы" полненный, например, в виде параллельно соединенных конденсатора и последовательной кС-цепи.Преобразователь логических уров" ней работает следующим образом.При уровне входного сигнала ниженапряжения Ем в проводящем состоянии находится вентильный элемент 1,который может быть выполнен, например,в виде диодного или транзисторногоключа, Проходной транзисторный ключ4 генератора тока 2 находится в запертом состоянии. При этом ток токозадающего элемента 3 протекает черезвентильный элемент 1, Выходной транзисторный ключ 5 заперт, и напряжение 10на выходе преобразователя равно напряжению питания Е,Если уровень входного сигнала выше напряжения Е , то в проводящемсостоянии находится проходной транзисторный ключ 4 генератора 2 тока;Вентильный элемент 1 находится в запертом состоянии. При этом ток токоэадающего элемента 3 протекает черезпроходной транзисторный ключ 4 на 20вход выходного транзисторного ключа5 Транзисторный ключ 5 насыщен, инапряжение на выходе преобразователяравно напряжению питания -Е.Во время действия Фронтов входного 25сигнала происходит переключение вентильного элемента 1 и проходноготранзисторного, ключа 4. В то же времяфронты входного импульса поступаютна вход выходного транзисторного клю- Зоча 5 через безынерционный резистивноемкостной двухполюсник б, минуя последовательно соединенные вентильныйэлемент 1 и коммутируемый генератор 21":,тока. Резистивно-емкостной двухпо-,35люсник б, выполненный в виде параллельно соединенных конденсатора ипоследовательной ВС-цепи, обеспечивает форсированное отпирание и запирание выходного транзисторного ключа5 при поступлении Фронтов входного .импульса, Амплитуда Формированноготока определяется емкостью конденсатора, а длительность форсированногопроцесса определяется постойнной времени последовательной КС-цепи. При"этОм" исключается дополнительная задержка выходного сигнала относительно входного, обусловленная конечным быстродействием вентильного элемента 1 и коммутируемого генератоРа 2 тока, Одновременно обеспечивается форсированное переключение выходного транзисторного ключа 5, как из закрытого состояния в открытое, так и из открытого состояния в закрытое, что приводит к резкому уменьшению задержки и увеличению крутизны фронтов выходного сигнала преобразователя логических уровней. При этом в предложенном устройстве рассеивается значительно меньше динамической мощности во время действия Фронтов входных импульсов, так как динамическиепотери определяются лишь амплитудой входного сигнала.Таким образом, в предложенном преобразователе логических уровней исключена дополнительная задержка выходного сигнала относительно входного, обусловленная входными каскадами, а также значительно уменьшена потребляемая динамическая мощность.Формула изобретенияПреобразователь логических уровней,.содержащий генератор тока, управляю-.щий вход которого подключен к выходувенгильного элемента, а выход генератора тока соединен с входом выходного транзисторного ключа, о т л ич-а ю щ и й с я тем, что, с цельюуменьшения задержки выходного сигнала относительно входного и уменьшения динамической рассеиваемой мощности, между входами вентильного элемента и выходного транзисторного ключа введен резистивно-емкостной двухполюсник, выполненный, например, ввиде параллельно соединенных конденсатора и последовательной ВС-цепи.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9470897, кл, Н 03 в 3/О 4, 1974,2. Авторское свидетельство СССР9508923, кл, Н 03 к 6/02, 1974 (прототип),705 бб 5 Составитель Л. ВагинТехредО. Андрейко 1(аррекТор М.Вигула едактор Н.Разумов аказ 8054 1130 35 илиал ППП.Патентф, г. Ужгород, ул, Проектна 3 ТираНИИПИ Государственнпо делам изобретенМосква, Ж, Рауш ОбО .Подписноео комитета СССРи открытийкая наб., д. 4/5
