Модулятор

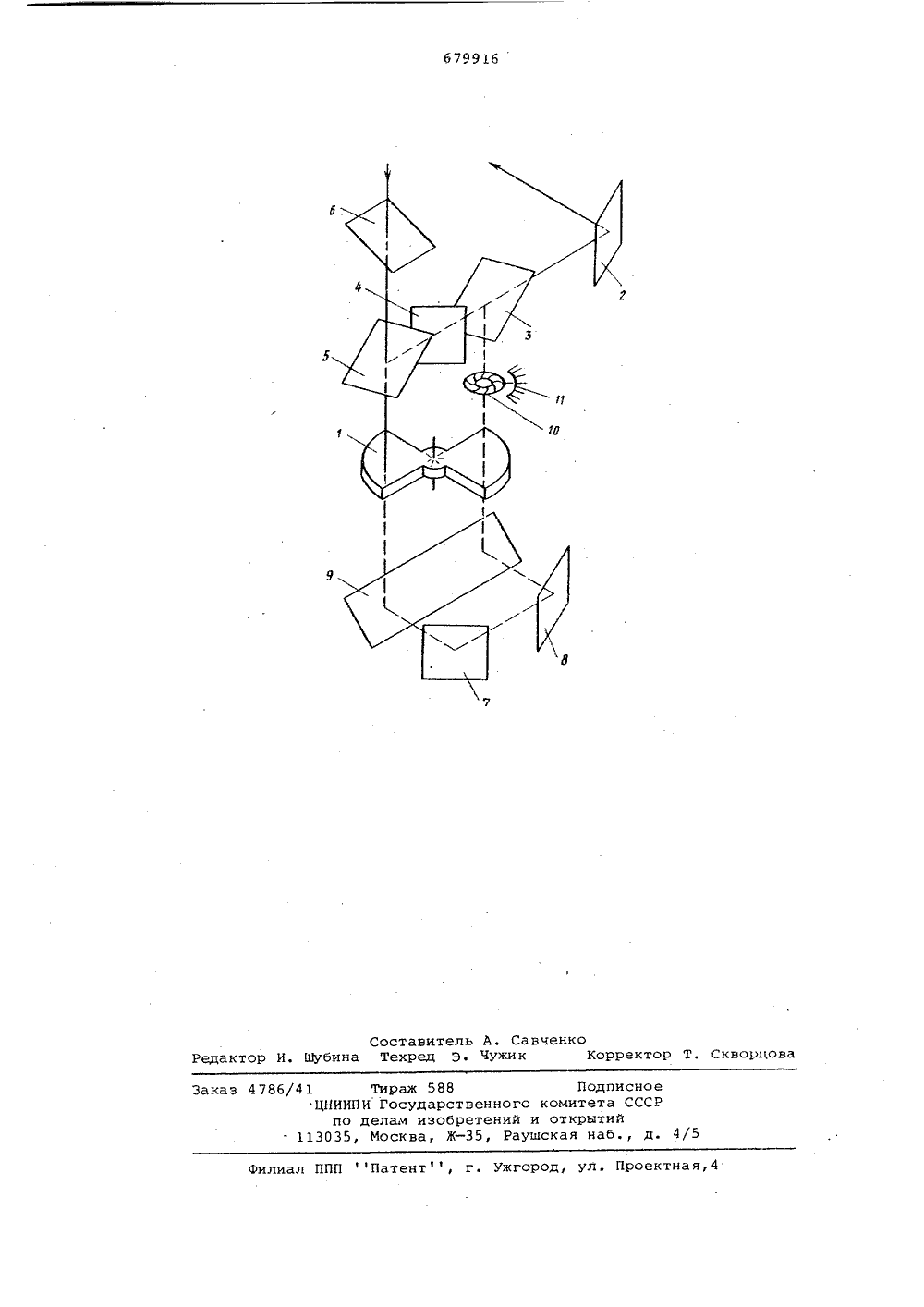

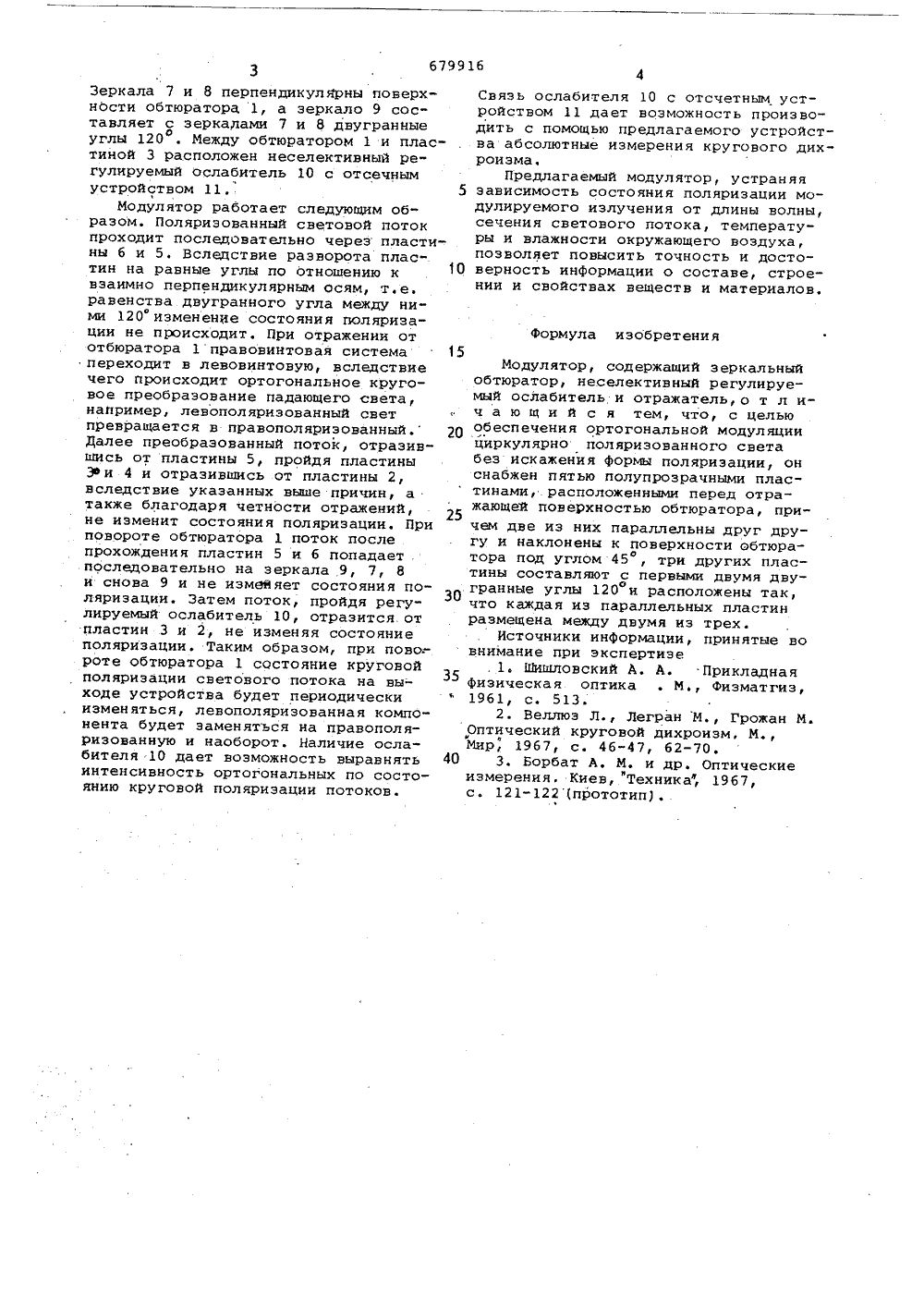

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51)М. Кл. С 02 Г 1/01 Государственный комитет СССР по делам изобретений и открытий(088.8) Опубликовано 150879. Бюллетень Йо 30 Дата опубликования описания 150879(71) Заявитель 54) МОДУЛЯТОР гональной модуляции циркулярно поляризованного света 3 .Целью из обре тени я явл яет с я об еспечение ортогональной модуляции циркулярно поляризованного света без искажения формы поляризации.Цель достигается тем, что модулятор снабжается пятью полупрозрачными пластинами, расположенными перед отра. жающей поверхностью обтюратора, причем две из них параллельны друг другу и наклонены к поверхности обтюратора под углом 45 , три других пластины составляют с первыми двумя двуогранные углы 120 и расположены так, что каждая из параллельных пластин размещена между двумя из трех.На чертеже приведена оптическая схема модулятора.Модулятор содержит обтюратор 1, полупрозрачные пластины 2-6. Пластины 3 и 5 параллельны друг другу и наклонены к поверхности обтюратора 1 под углом 45 . Пластины 2, 4 и 6 составляет с пластинами 3 и 5 двугранные углы 120 . Пластина 3 расположена меду пластинами 2 и 4, а пластина 5 - между пластинами 4 и 6, Ва обтюратором 1 расположены заркала 7, 8, 9, составляющие отражатель. Изобретение относится к области поляризационно-оптических приборов, предназначенных для анализа и исследования состава и строения веществ, в частности может быть использован в круговых дихрографах, а также в дифференциальных поляриметрах и дихрографах.Известен поляризованный модулятор с бикварцем в качестве вращателя плоскости поляризации 1.Недостатком этого модулятора является зависимость состояния поляризации от длины волны излучения.. В известных электрооптических уст" 15 ройствах, используемых в дихрографах, при изменении длины волны возникает эллиптическая поляризация и, кроме .того, их работа зависит от геометрии световых пусков и внешних условий 2.2 ОНаиболее близким техническим решением к предлагаемому изобретению является модулятор, содержащий зеркальный обтюратор, неселективный регулируемый ослабитель и отражатель. В этом модуляторе обтюратор расположен наклонно к направлению луча, что приводит к искажению формы поляризации отраженного луча, а одинаковое число отражений исключает возможность орто679916 Формула изобретения 3Зеркала 7 и 8 перпендикулярны поверхности обтюратора 1, а зеркало 9 сос" тавляет с зеркадами 7 и 8 двугранные углы 120 . Между обтюратором 1 и пласотиной 3 расположен неселективный ре" гулируемый ослабитель 10 с отсечным устройством 11, 5Модулятор работает следующим образом. Поляризованный световой поток проходит последовательно через пластины б и 5. Вследствие разворота плас" тин на равные углы по отношению к10 взаимно перпендикулярным осям, т. е. равенства днугранного угла между ни" ми 120 изменение состояния поляризации не происходит. При отражении от отбюратора 1 правовинтовая система 15 переходит в левовинтовую, вследствие чего происходит ортогональное круговое преобразование падающего света, например, левополяризованный свет превращается в правополяриэованный. 0 Далее преобразованный поток, отразиншись от пластины 5, пройдя пластины Эфи 4 и отразившись от пластины 2, вследствие указанных выше причин, а также благодаря четности отражений, не изменит состояния поляризации. При повороте обтюратора 1 поток после прохождения пластин 5 и 6 попадает . последовательно на зеркала 9, 7, 8 и снова 9 и не измвйяет состояния поляризации, Затем поток, пройдя регулируемый ослабитель 10, отразится.от пластин 3 и 2, не изменяя состояние поляризации. Таким образом, при пово:- роте обтюратора 1 состояние круговой поляризации светового потока на вы 35 ходе устройства будет периодически изменяться, левополяризованная компонента будет эаменятъся на правополяризованную и наоборот. Наличие ослабителя 10 дает воэможность выравнять 40 интенсивность ортогональных по состоянию круговой поляризации потоков. Связь ослабителя 10 с отсчетным устройством 11 дает возможность производить с помощью предлагаемого устройства абсолютные измерения кругового дихроиэма.Предлагаемый модулятор, устраняя эанисимость состояния поляризации модулируемого излучения от длины волны, сечения светового потока, температуры и влажности окружающего воздуха, позволяет повысить точность и достоверность информации о составе, строении и снойствах веществ и материалов,Модулятор, содержащий зеркальный обтюратор, неселективный регулируемый ослабитель и отражатель,о т л ич а ю щ и й с я тем, что, с целью обеспечения ортогональной модуляции циркулярно поляризованного света без искажения формы поляризации, он снабжен пятью полупрозрачными пластинами, расположенными перед отражающей поверхностью обтюратора, причем две из них параллельны друг другу и наклонены к поверхности обтюратора под углом 45 , три других пластины составляют с первыми днумя днуогранные углы 120 н расположены так, что каждая иэ параллельных пластин размещена между двумя иэ трех.Источники информации, принятые во внимание при экспертизе. 1. Шишловский А, А. Прикладная физическая оптика . М., Фиэматгиз, 1961, с. 513.2. Веллюз Л., Легран М., Грожан М. Оптический круговой дихроизм, М., Мир, 1967, с. 46-47, 62-70.3. Борбат А. М. и др . Оптические измерения. Киев, Техникаф, 1967, с. 121-122(прототип) .679916 вченк оставитель А. С Техред Э. Чужи орректор Т. Скворцо Шуби Редак каз 4786/ илиал ППП Патент, г. Ужгород, ул. Проектная,1 Тираж 588 ЦНИИПИ Государственнпо делам изобретен 13035, Москва, Ж,Подписно его комитета СССРй и открытийаушская наб., д. 4/5
