Машина для валки деревьев

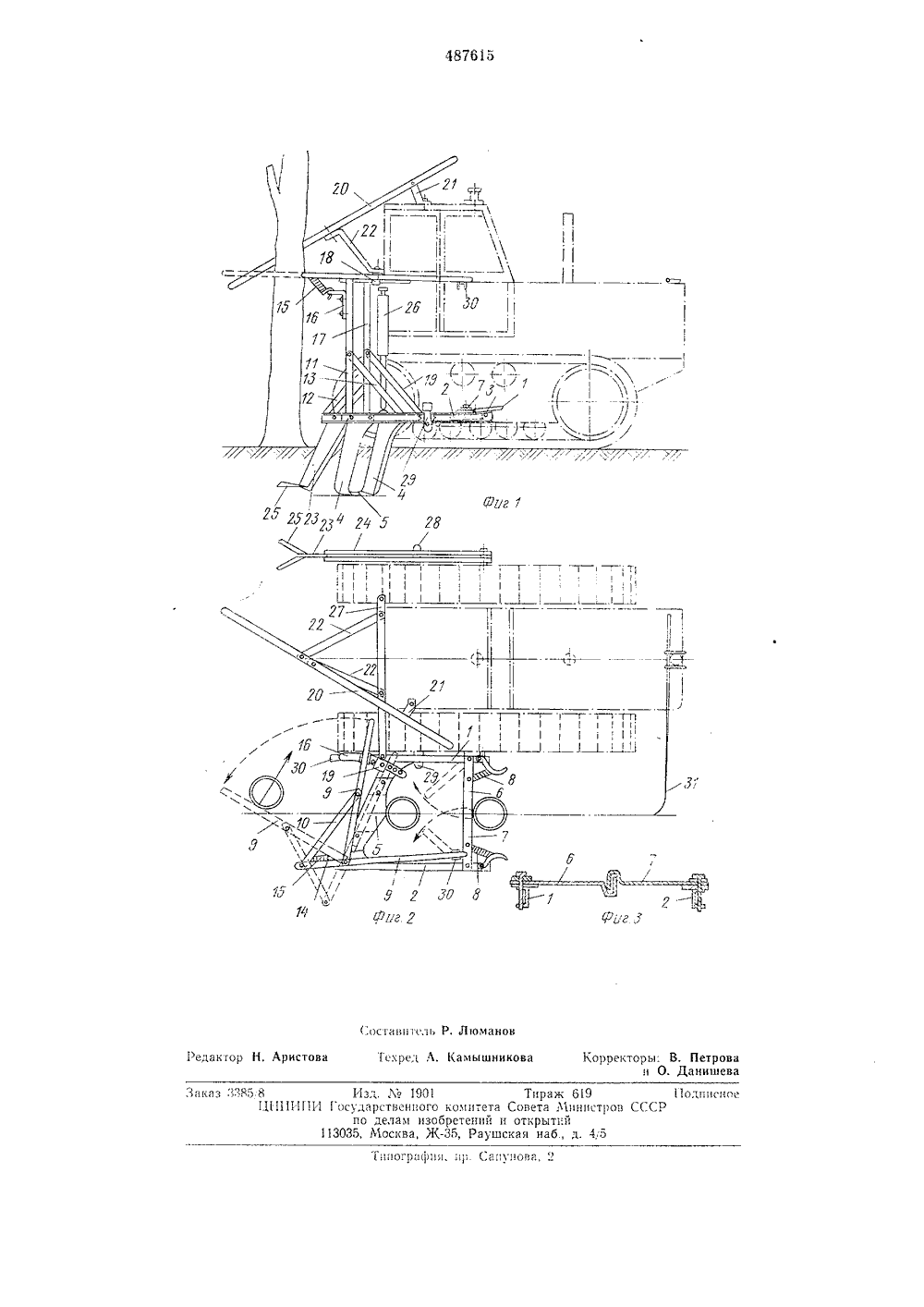

) 48765 Стноа боеетоккхСоцналнстнческнх Респу 5 лнн К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 05.05.74 (21) 2022008/30-15 51) Л 1. Кл. А 01 р 23108 присоедицением заявки М Государственндй комнте Совета 1 Инннстров СССР 3) Приоритет(71) Заявитель 4) МАШИНА ДЛЯ ВАЛКИ ДЕРЕВЬЕВ Изобретение может быть использовано в лесной промышленности и лесном хозяйстве.Известная машина для валки деревьев, включающая самоходное шасси, раму со смонтированным на ней режущим органом, установленную на цапфс правой тележки самоходного шасси це обеспечивает подрезания корней и при этом валку деревьев цапроход.С целью обеспечения подрезания корней и валки деревьев цапроход и повьдшения производительности труда и предлагаемой машине рама выполнена составной цз двух частей, соединенных между собой в передней части при помощи раздвижных подпружиненных рычагов, а в задней части - при помощи режущего органа, выполненного в виде 11-образной скобы, цад которои на стойке правой части рамы шарнирно укреплен поворотный двуплечий валочный рычаг, одно из плеч которого, расположенное под острым углом к продольной осц самоходного шасси предназначено для взаимодействия с деревом, а другое - с хомутом сектора, установленного на стойке левой части рамы, причем к цапфе левой тележки самоходного шасси шарнирно прикреплена опорная рама с наклонным ножом, расположенным параллельно продольной оси самоходного шасси и окацчивающцмС 51 фИГУРНЫМ УПОРОМ. На фиг. 1 изображена машина для валкидеревьев, вид сбоку; на фиг, 2 - то же, вид сверху; на фиг. 3 - разрез раздвижных подпружиненных рычагов.Машина для валки деревьев содержит раму 1, состоящую из левой и правой 2 частей, причем левая часть рамы соединена проушиной 3 с цапфой правой тележки самоходного шасси, режущий орган 11-образно формы, 10 состоящий цз двух вертикальных ножей 4 пприкрепленного к ццм снизу горизонтального ножа 5, размещенный под Острым углов к лицин движения машины. Обе части рамы соединены между собой в передней части прц 15 помощи раздвижных рычагов 6 ц 7, каждыйцз которых соединен с пруж 1 пн)й 8, а в задней -- прц помощи режущего органа. Над режущим органом установлен поворотный двуплечцй вало шый ры яг 9 с распоркой 1 О, По воротный рычаг шарнирно укреплен ца стойке1 правой части радЫ 1 которая скреп,1 сца с последней распорками 12 н 13. К стойкс прикреплена планка 14, ца которой имеется пружина 15, предназначенная для приведе цця рычага 9 в исходное положение послевалки дерева.Для фиксирования левого и правого плечвалочного рычага во время работы машины служит цапрЯвл 5 цощцй сектор 16, который 30 жестко соедцсц со стойкой 17. Н,) цсм 1)сст 3ся хомут 18 для поочередного упора обоих плеч валочного рычага, Стойка 17 направляющего сектора скреплена с левой частью рамы болтами и двумя подпорками 19. Она также входит в соединение со стойкой 11 при помощи левого плеча валочного рычага 9, а в период наклона дерева этим рычагом, входит в соединение при помощи правого плеча валочного рычага.Для приема дерева служит наклонная штанга 20, которая укреплена на машине при помощи кронштейна 21 и двух подпорок 22. Устойчивость машины в работе обеспечивается наклонным цожом 23, прикрепленным к раме 24, которая спереди своей проушиной надета на цапфу левой тележки машины. К наклонному ножу прикреплен фигурный упор 25, способствующий его заглублению, Подъем в транспортное положение режущего органа и упора с наклонным ножом осуществляется гидроцилиндрамц 26, которые прикреплсшя 1; штанге 27.Для увеличения жесткости левая часть рамы и упор с ножом во время работы входят в направляющие скобы 28 и 29, ца которых имеются отверстия, в одно нз которых входи болт регулировки глубины входа режущегоргана и упора с ножом,Работает машина для валки деревьев следующим образом., Машину ведут в направлении подлсяащсго валке дерева так, чтобы оно приходилось против середины режущего органа. Прц подьсзде к дереву упор с наклонным ножом и режущий орган приводят в рабочее полокение. Далее эти органы при двиясццц машиы автоматически входят в почву на зданнуо глубину. Сначала дерево разводит рычаги 6, 7 и как только режущий орган начнет подрезать корневую систему дерева, рычаги 6, 7 пружинами 8 приводятся в псрвоачалыос положение, входя во взаимное запсплсццс, придают раме и системс яссткост Далсс 487615 ствол дерева встречает левое плечо валочного рычага 9 и отводит его назад, пока правое плечо цс упрется н хомут направляющего сектора, и упираясь в ствол, отклоняет его в сторону от стены леса Затем дерево ложится ца штангу 20, по которой скатывается вниз и опускается ца землю позади машины.Валочный рычаг пружиной 15 возвращается в исходное положение и его левое плечо скобкой 30 находит на направляющий сектор 16.Благодаря наклону ножей режущего органа и упора, образующих тупой угол вхождения в почву, они свободно переходят через пцц и другие препятствия. Ориентацию машины при работе проводят по гибкому прут 31.Формул 1 изобретения-1 Машина для валки деревьев, включающаясамоходное шасси, раму со смонтированным ца цсй реяущим органом, установленную ца цапфе правой тележки самоходного шасси, отл и ч а юща я с я тем, что, с целью обеспечсия подрезания корней и валки деревьев напроход, рама выполнена составной пз двух частей, соединенных между собой в передней части при помощи раздвижных подпружиненных рычагов, а в задней части - при помощи 31 режущего органа, выполненного в видеЕ-образно скобы, цад которой на стойке правой части замы шарнирно укреплен поворотый двуплечий валочный ры аг, одно из плеч которого, располояенное под острым угад лом к продольной оси самоходного шассипредназначено для взаимодействия с деревом, а другое - с хомутом сектора, установленного на стойке левой части рамы, причем к цапфе левой тележки самоходного шассишарнирно прикреплена опорная рама с нак,;онцым ножом, расположенным параллель о родольцой осц самоходного шасси и окан 1 в и о ц 1ъ511 111 х р ц ы ми о р о мГппог 1 шфия, пр. Сгптповя,Изд. М 1901 111 И 1 П 1 Государственного комите по делам изобретениГ 113035, Москва, Ж, Ра)
