Устройство для валки деревьев

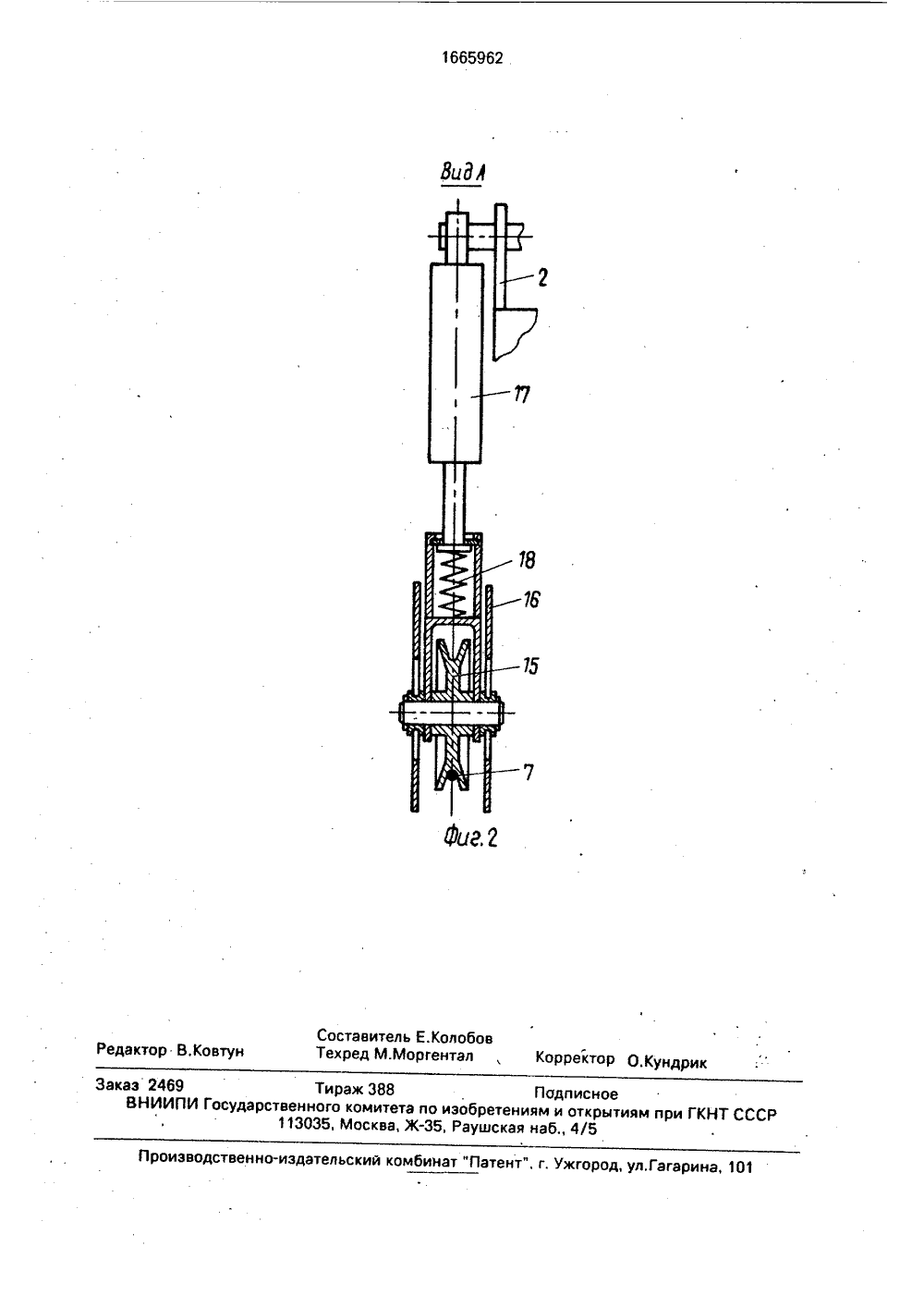

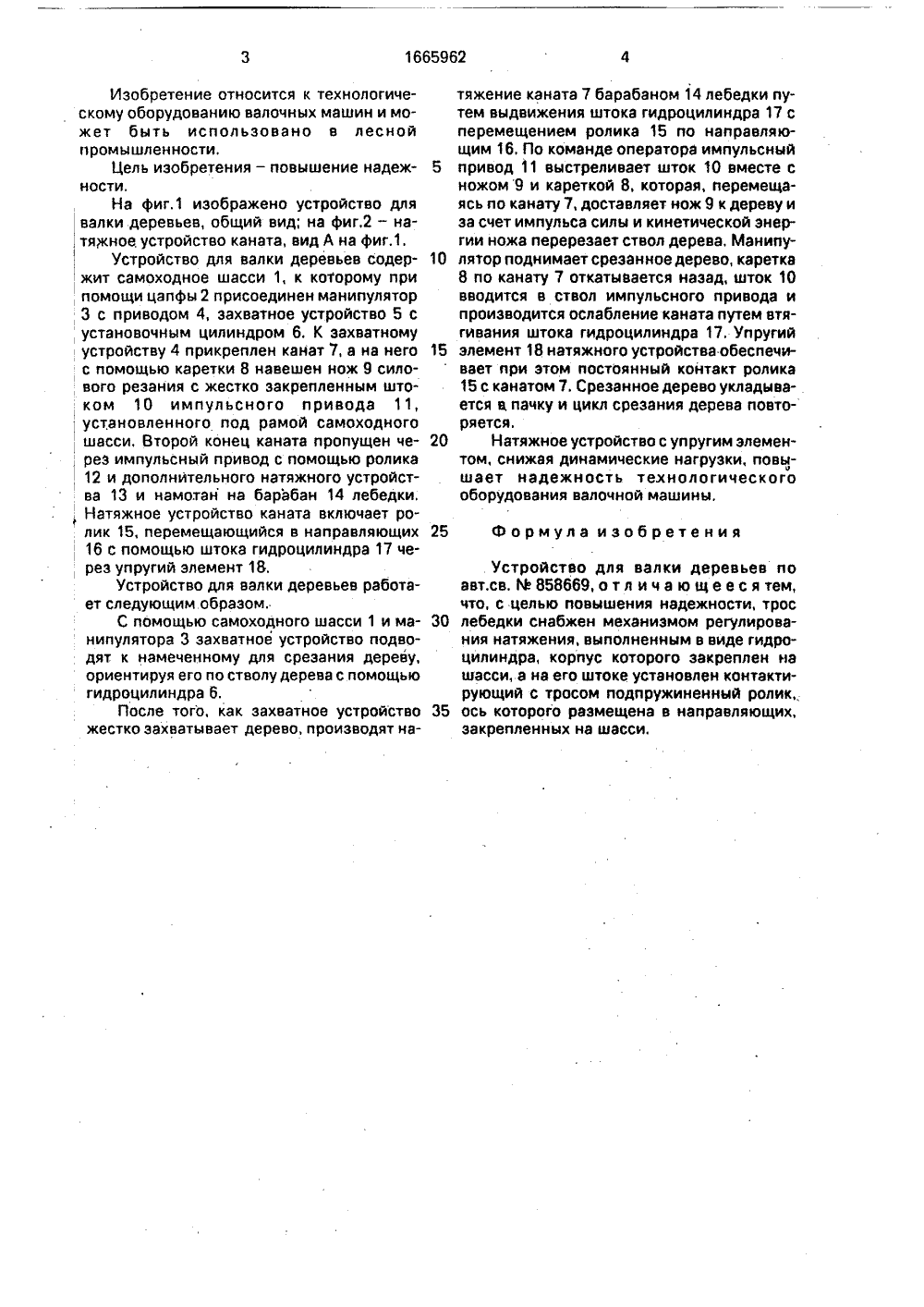

)5 ИЗ СА РЕТЕН ТОРС СВИДЕТЕЛЬСТВУ 8техни ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) 634,0,36 (088.8)56) Авторское свидетельство СССРМ 858669, кл, А 01 0 23/08, 1979.54) УСТРОЙСТВО ДЛЯ ВАЛКИ ДЕРЕВЬЕВ(57) Изобретение относится к технологическому оборудованию валочных машин и может быть использовано в леснойпромышленности, Цель изобретения - повышение надежности. Для этого устройстводля валки деревьев содержит самоходноешасси 1, на котором установлен манипулятор 3 с приводом, захватное устройство 5 сустановленным цилиндром 6. К захватному устройству 5 прикреплен канат 7, а на него с помощью каретки 8 навешен нож 9 силового резания с жестко закоепленным штоком 10 импульсного привода 11. Второй конец каната пропущен через импульсный привод с помощью ролика 12 и натяжного устройства 13 и намотан на барабан 14 лебедки. Натяжное устройство 13 каната включает ролик 15, перемещающийся в направляющих с помощью гидроцилиндра через упругий элемент. По команде оператора импульсный привод выстреливает шток 10 вместе с ножом 9 и кареткой 8, которая, перемещаясь по канату 7, доставляет нож к дереву. За счет импульса силы и кинетической энергии ножа происходит перерезание ствола дерева, При этом с помощью барабана 14 лебедки и выдвинутого штока гидро- цилиндра канат находится в натянутом состоянии, Во время перемещения манипулятором срезанного дерева, когда каретка 8 по канату 7 откатывается назад и шток 10 вводится в ствол импульсного привода, происходит ослабление каната путем втягивания штока гидроцилиндра, Упругий элемент натяжного устройства обеспечивает при этом постоянный контакт ролика 15 с канатом 7. 2 ил.Изобретение относится к технологическому оборудованию валочных машин и может быть использовано в леснойпромышленности.Цель изобретения - повышение надежности,На фиг.1 изображено устройство для, валки деревьев, общий вид; на фиг.2 - натяжное, устройство каната, вид А на фиг,1.Устройство для валки деревьев содер, жит самоходное шасси 1, к которому припомощи цапфы 2 присоединен манипулятор3 с приводом 4, захватное устройство 5 с, установочным цилиндром 6, К захватномуустройству 4 прикреплен канат 7, а на негос помощью каретки 8 навешен нож 9 силового резания с жестко закрепленным штоком 10 импульсного привода 11,установленного под рамой самоходногошасси. Второй конец каната пропущен че, рез импульсный привод с помощью ролика12 и дополнительного натяжного устройства 13 и намотан на барабан 14 лебедки,Натяжное устройство каната включает ролик 15, перемещающийся в направляющих16 с помощью штока гидроцилиндра 17 через упругий элемент 18.Устройство для валки деревьев работает следующим образом.С помощью самоходного шасси 1 и манипулятора 3 захватное устройство подводят к намеченному для срезания дереву,ориентируя его по стволу дерева с помощьюгидроцилиндра 6.После того, как захватное устройствожестко захватывает дерево, производят натяжение каната 7 барабаном 14 лебедки путем выдвижения штока гидроцилиндра 17 с перемещением ролика 15 по направляющим 16. По команде оператора импульсный 5 привод 11 выстреливает шток 10 вместе сножом 9 и кареткой 8, которая, перемещаясь по канату 7, доставляет нож 9 к дереву и за счет импульса силы и кинетической энергии ножа перерезает ствол дерева. Манипу лятор поднимает срезанное дерево, каретка8 по канату 7 откатывается назад, шток 10 вводится в ствол импульсного привода и производится ослабление каната путем втягивания штока гидроцилиндра 17. Упругий 15 элемент 18 натяжного устройства обеспечивает при этом постоянный контакт ролика 15 с канатом 7. Срезанное дерево укладывается в, пачку и цикл срезания дерева повторяется.20 Натяжное устройство с упругим элементом, снижая динамические нагрузки, повышает надежность технологического оборудования валочной машины,25 Формула изобретения. Устройство для валки деревьев поавт.св. М 858669, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности, трос 30 лебедки снабжен механизмом регулирования натяжения, выполненным в виде гидро- цилиндра, корпус которого закреплен на шасси, а на его штоке установлен контактирующий с тросом подпружиненный ролик, 35 ось которого размещена в направляющих,закрепленных на шасси.1665962г оставитель Е.Колобовхред М.Моргентал , Корректор О.Кунедактор В,Ковтун Заказ 2469 Тираж 388 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ113035, Москва, Ж, Раушская наб., 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
