Система обработки данных

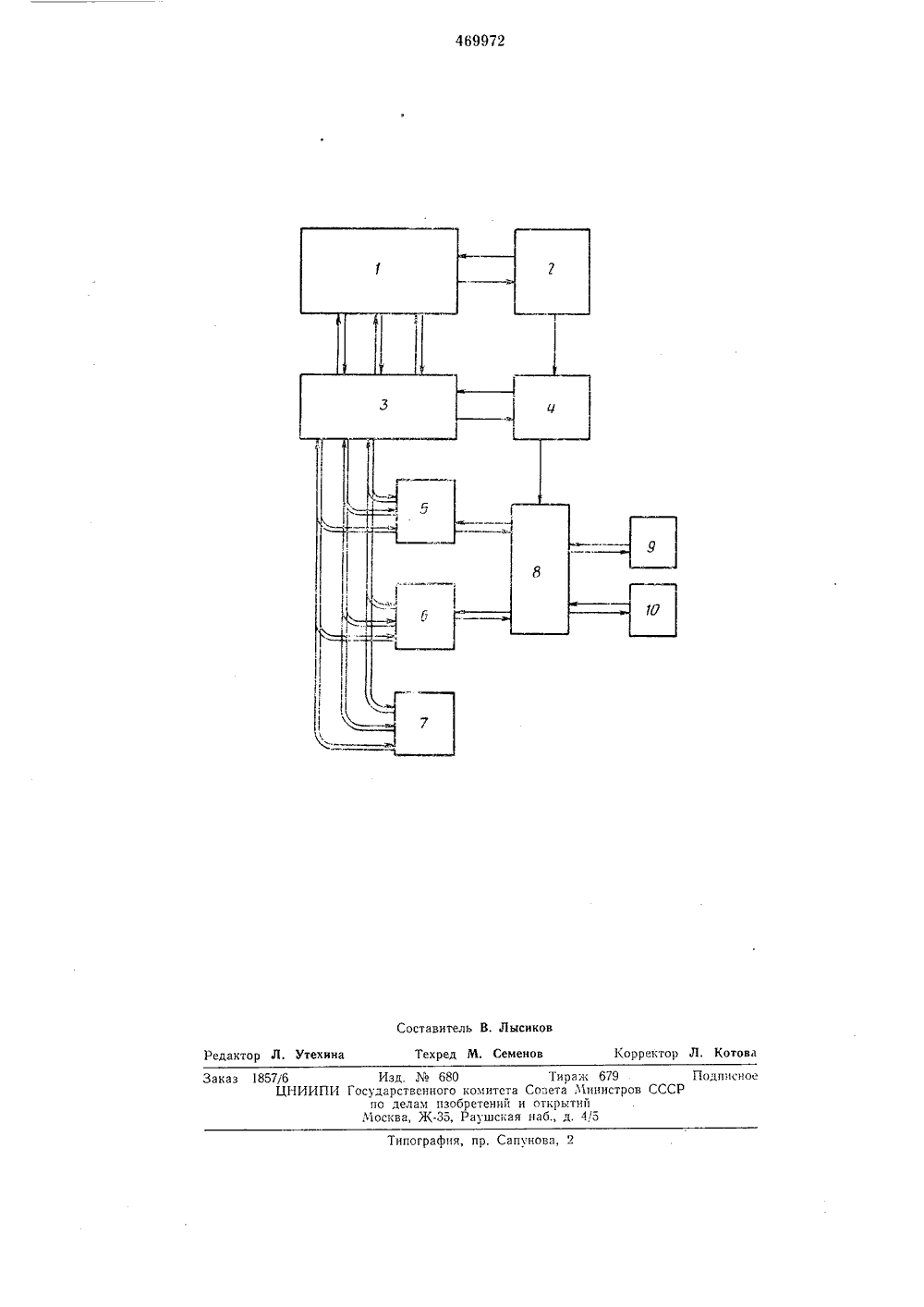

О П И С.А=Н-И Е 469 Н 2 Союз Советских Социалистических Республик(23) ПриоритетОпубликовано 05.05.75, Бюллетень1Дата опубликования описания 30.07.75 1) Ч К С 66 1516 Государственный комитет Совета й 1 инистров СССР(53) УДК 681.14 о делам изобретен открытн 72) Авторы изобретения(54) СИСТЕМА ОБРАБОТКИ ДАННЫХ вляется устранение эт 1Предлагаемое устройство относится к области вычислительной техники и может быть использовано при построении вычислительных систем.Известны системы обработки данных, содержащие процессор, два селекторных канала, мультиплексный канал, два внешних устроиства, блок управления каналами, первые информационные, адресные и управляющие входы и выходы которого подключены соответ ственно к информационным, адресным и первым управляющим выходам и входам процессора, вторые адресные и управляющие входы и выходы блока управления каналами подключены соответственно к адресным и управляю о щим выходам и входам мультиплексного и селекторных каналов, а второй информационный вход и выход подключены соответственно к информационному выходу и входу мультиплексного канала и к первым информационным вы ходам и входам селекторных каналов, блок управления сопряжением, первый и второй информационные входы и выходы которого подключены соответственно к информационным выходам и входам внешних устройств, а тре тий и четвертый информационные входы и выходы блока управления сопряжением подключены соответственно ко вторым информационным выходам и входам селекторных каналов, пульт управления, управляющий вход и пер вый управляющий выход которого подключены соответственно ко второму управляющему выходу и входу процессора.Однако такие системы недостаточно надежны.Целью изобретения я ого недостатка,Эта цель достигается тем, что система содержит блок управления коммутацией каналов, первыи управляющий вход и выход которого подключены соответственно к третьему управляющему выходу и входу блока управления каналами, а второй управляющии вход и выход подключены соответственно ко второму управляющему выходу пульта управления и управляющему входу блока управления сопряжением,Система представлена на чертеже,Опа содержит процессор 1, пуль управления 2, блок управления каналами 3, олок управления коммутацией каналов 4, селекторные каналы 5 и 6, мультиплексный канал /, блок управления сопряжением 8 и внешние устройства 9 и 10.Процессор 1 является ядром рассматриваемой системы. Он управляет работой системы, выполняет функции хранения, обработки и передачи информации.Пульт управления 2 предназначен для ручного управления системой.Блок управления каналами 3 служит для подключения селекторных каналов 5 и 6 и мультиплексного канала 7 к процессору 1, для управления передачами управляющей информации и данных.Селекторные каналы 5 и 6 предназначены для подключения быстродействующих внешних устройств 9 и 10. Они работают в монопольном режиме, т. е. выполняют одновременно только одну операцию ввода-вывода.Мультиплексный канал 7 может работать в двух режимах: мультиплексном, выполняя одновременно несколько операций ввода-вывода, или монопольном, выполняя только одну операцию ввода-вывода.Обмен информацией между -внешними устройствами 9 и 10 и процессором 1 является одной из основных функций рассматриваемой системы. Операция передачи данных начинается по специальной команде, которая задает номер селекторного канала 5 или 6 и внешнего устройства 9 или 10 и при помощи специальных управляющих слов указывает код команды ввода-вывода, счетчик байтов данных, передаваемых по этой операции, и другую управляющую информацию. Селекторные каналы 5 и 6, получив команду, освобождают процессор 1 от управления дальнейшим выполнением операций ввода-вывода.В процессе выполнения операции ввода-вывода в оборудовании селекторных каналов 5 и 6 могут возникать сбои и отказы. Локализация и поиск причины сбоя, ремонт неисправной аппаратуры требует значительных затрат времени, Система обработки данных позволяет, учитывая однородность структуры и режимы работы селекторных каналов 5 и 6, логически исключить неисправный селекторный канал, например 5, из работы, переключив его внешнее устройство 9 к исправному селекторному каналу 6. Необходимость исключения канала из рабочего режима может определяться оператором или управляющей программой (супервизором) и сообщаться оператору с помощью пульта управления 2. Оператор устанавливает на пульте управления 2 режим исключения селекторного канала 5. При этом в блок управления коммутацией каналов 4 передается признак неисправности указанного канала. Система обработки данных может продолжать после этого работу. Если в процессе выполнения текущей программы встречается команда обращения .к внешнему устройству 9, то процессор 1 при ее выполнении через блок управления каналами 3 определяет 5 10 15 20 25 30 35 40 45 50 55 состояние селекторного канала 5 и, если он неисправен, корректирует адрес канала (заменяет его на адрес селекторного канала 6, но при этом в выполняемой программе адрес канала не изменяется). Если селекторный канал 6 свободен, то блок управления коммутацией каналов 4 формирует признаки, передаваемые в блок управления сопряжением 8, который подключает требуемое внешнее устройство 9 к исправному селекторному каналу 6.После выполнения операции ввода-вывода селекторный канал 6 сообщает процессору 1 об окончании работы, при этом формируется адрес неисправного селекторного канала 5.Предмет изобретенияСистема обработки данных, содержащая процессор, два селекторных канала, мультиплексный канал, два внешних устройства, блок управления каналами, первые информационные, адресные и управляющие входы и выходы которого подключены соответственно к информационным, адресным и первым управляющим выходам и входам процессора, вторые адресные и управляющие входы и выходы блока управления каналами подключены соответственно к адресным и управляющим выходам и входам мультиплексного и селекторных каналов, а второй информационный вход и выход подключены соответственно к информационному выходу и входу мультиплексного канала и к первым информационным выходам и входам селекторных каналов, блок управления сопряжением, первый и второй информационные входы и выходы которого подключены соответственно к информационным выходам и входам внешних устройств, а третий и четвертый информационные входы и выходы блока управ.ления сопряжением подключены соответственно ко вторым информационным выходам и входам селекторпых каналов, пульт управления, управляющий вход и первый управляющий выход которого подключены соответственно ко второму управляющему выходу и входу процессора, о т л и ч а ю щ а я с я тем, что, с целью повышения надежности, она содержит блок управления коммутацией каналов, первый управляющий вход и выход которого подключены соответственно к третьему управляющему выходу и входу блока управления каналами, а второй управляющий вход и выход подключены соответственно ко второму управляющему выходу пульта управления и управляющему входу блока управления сопряжением.Корректор Л. Котова Редактор Л. Утехина Типография, пр. Сапунова, 2 Заказ 1857/6 Изд. М 680 Тираж 679 Подписное ЦНИИПИ Государственного комитета Сонета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 45
