Способ автоматического регулирования плотности суспензий в установках для обогащения в тяжелых средах

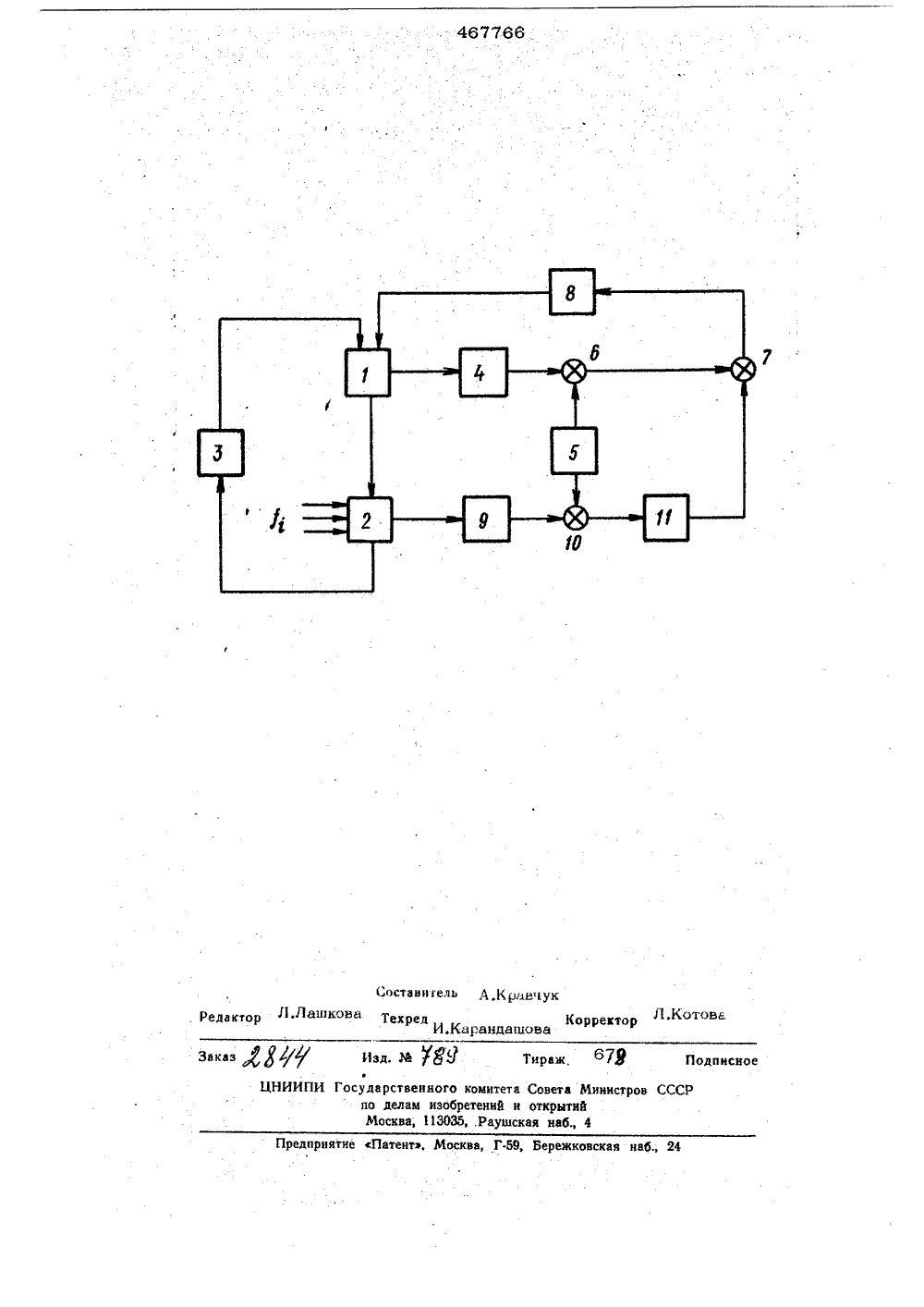

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик) М, Кл, В 03 ь 3/ 2) Заявлено 30.08.72 (21) 182469 3. осударстаеиный комитетСовета Министров СССРоо делам нэооретенийн открытийОпубликовано 25.04.75 Бюллетень15 Дата опубликования описания 10,04.75 снов Н. С. Сердюк и А тель В овградский филиал Государственно учно-исследоватепьского институт и РЕГУЛИРОВАНИЯ СТАНОВКАХ ДЛЯ СРЕДАХ(54) СПОСОБ АВТОМАТИЧЕСКО ПЛСДНОСТИ СУСПЕНЗИИ В ОБОГАЩЕНИЯ В ТЯЖЕЛЫопределяют сигнал коррекции, как скопьм-шее среднее от рассогласования -между за-.данным и измеренным значениемплотно- ,сти на выходе обогатительного аппарата и,регупируюшее воздействие осуществляютпо сумме сигналов коррекции и рассогласования плотности на выходе регулирующе,го бака.Изобретение поясняется чертежом, нкоторомпредставлена блок-схема. реалиции предлагаемого способа,Она включает регулирующий бак 1гатитепьный аппарат 2, (сепаратор,циклон и др.), сборник 3 рабочей сус15 зии, датчик 4 плотности на выходе рпирующего бака, эадатчик 5 плотностэлемент 6 сравнения, элемент 7 сумвания, регулятор 8, датчик 9 плотностина выходе обогатительного аппарата, эле-20 мент 10 сравнения сигналов, элемент 11определения скользящего среднего рассогласования,С выхода регулирующего блока 1 суспензия поступает в обогатительный аппа, 25 рат 2, затем возвращается в сборник 3,И зобретение относится, обогащению, полезных ископаемых и может испольэоваться при автоматическом регулировании технологических параметров, например плотноФ, сти, в установках дпя обогаще:ния в тяжелых средах,Известен способ автоматического регупирования плотности суспензии в устано ахдля обогащения в тяжалых средах, включающий измерение плотности на выходе регупирующего бака, установленного в технологической цепи между сборником рабочей суспензии и обогатительным аппаратом и подачу регулирующего воздействия на входрегулирующего бака,Однако известный способ имеет низкуюточность стабилизации плотности в обогатительном аппарате, обусловленную колебаниями нагрузки, ситового сосгава и впажности исходною обогащаемого материала.Цепь изобретения - повысить точностьстабилизации плотности в обогатительномаппарате.Дпя этого измеряют плотноснзии на выходе обогатительного аппарата,вк аза, обогидро- пен- егуи 1 мироть суспеоткуда подается в регулирующий бак 1.Этот замкнутый контур представляет собой систему циркуляции суспензии,Представительный поток суспензии навыходе регулирующего бака 1 измеряетсядатчиком 4 плотности,Сигнал датчика 4 плотности сравнивается с сигналом задатчика 5 на элементе6 сравнения и через суммирующий элемент7 подается на вход регулятор 8. При этомрегулятор 8 осуществляет регулированиеплотности на входе регулирующего бака 1только по отключению между измеренными заданным значением плотности на еговыходе.При подаче обогащаемого материалапеременная нагрузка, влажность и ситовыйсостав его (обозначенные на чертеже черен О ) обуславливает ивменение плотности суспензии в обогатительном аппарате2, Датчик 9 плотности измеряет значениеВплотности на выходе обогатительного аппарата,Сравнение сигнала датчика 9 с сигналомзадатчика 5 на элементе 10 сравненияпозволяет в каждый момент времени определять влияние на плотность суспензииуказанных неконтролируемых факторов.Сигнал с элемента 1 О сравнения подаетсяна элемент 1 1 опвоеделения скользящегосреднего рассогласовання, выход которогосоединяется со вторым входом суммирующего элемента 7,/ Определение скользящего среднего отрассогласования плотности на выходе обогатительного аппарата и последуюшеесуммирование этого сигнала с сигналом 5 .рассогласования на выходе регулирующегобака позволяет с высокой точностью поддерживать плотность суспензии в обогатительном аппарате с учетом влияния возмущающих факторов процесса.10Предмет изобретения Способ автоматического регулированияплотности суспензии в установках для 15 обогащения в тяжелых средах, включающий измерение плотности на выходе регулирующего бака, установленного в технологической цепи между сборником рабочейсуспензии и обогатительным аппаратом и 20 подачу регулирующего воздвйствия навход регулирующего бака, о т л и ч а ющ и й с я тем, что, с целью повышенияточности стабилизации плотности в обога, тительном аппарате, измеряют плотность 25 суспензии на выходе обогатительного аппарата, определяют сигнал коррекции, как . скользящее среднее от рассогласованиямежду заданным и измеренным значением плотности на выходе обогатительного 30 аппарата и регулирующее воздействиеосуществляют по сумме сигналов коррекции и рассогласования плотности на выходе регулирующего бака.Составитель Л.КРаачукР ЛаЛашкоиа текред КИ.Ка 1 аидашовазаказ ар лТ фт Рзл. кл зизей тираж оУУ полиасиозЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытийМосква, 113035, .Раушская иаб., 4Предприятие сПатент, Москва, Г, Бережковская наб., 24
