Устройство для тонкого измельчения различных материаловв п т бфонд binfftob

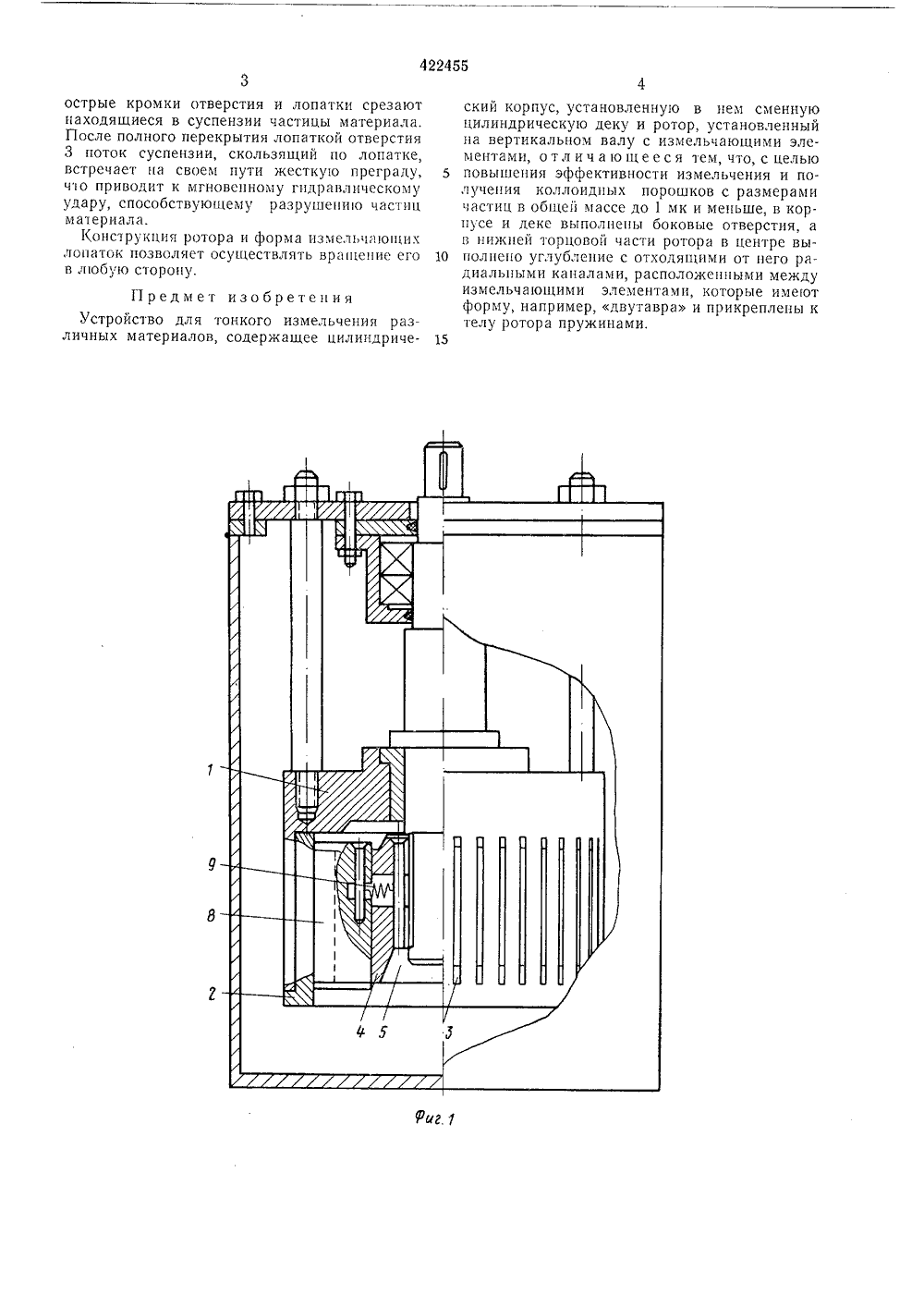

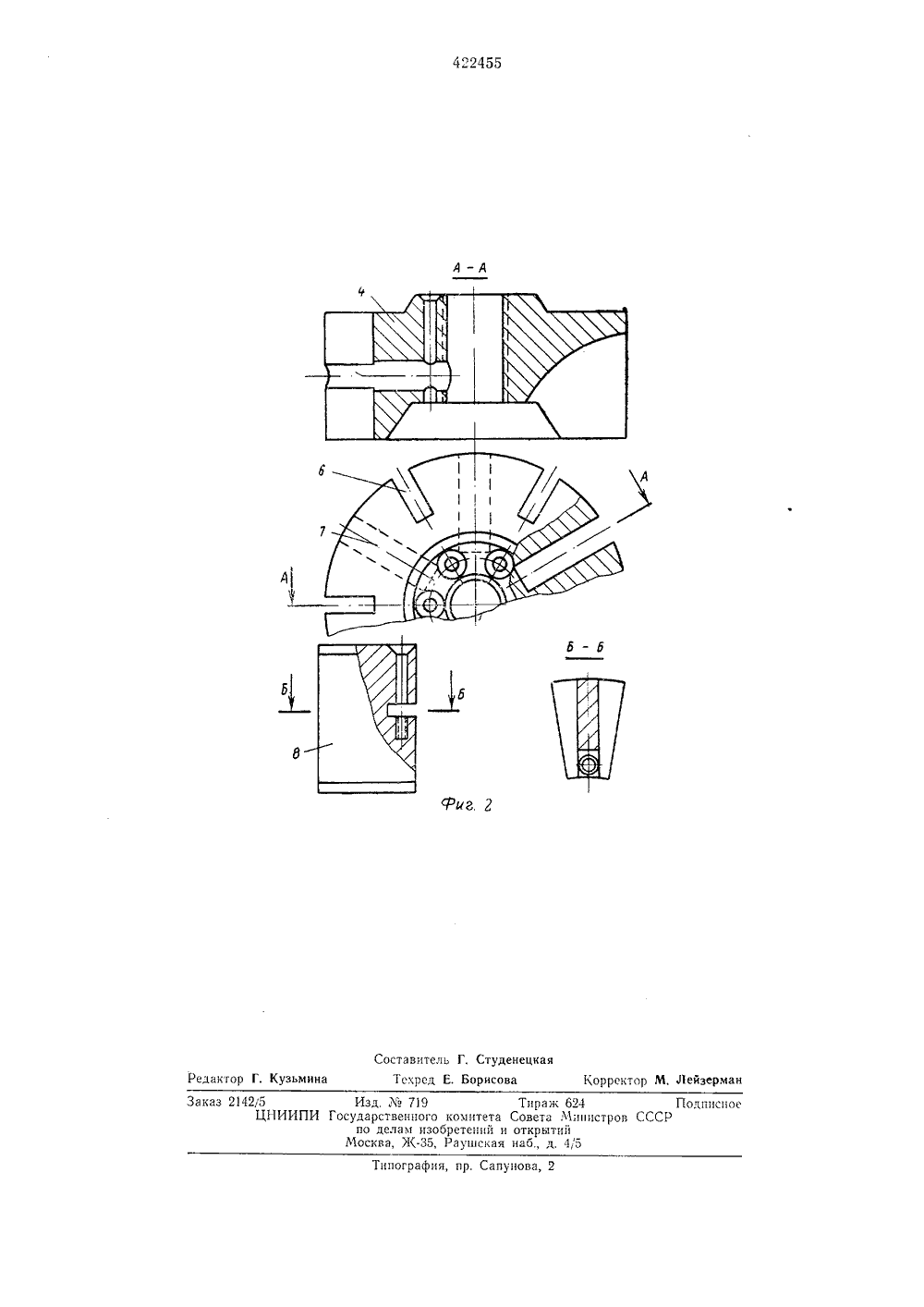

ц 422455 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СОюз СОввтским СОцмалмстмцеских Респубдив(32) ПриоритетОпубликовано 05,04.7Дата опубликования сударстввнный комитетавета Министров СССРво делам изааретенийи отирытийА, В. Миронов, В. Н, Ш осточное отделение Государст исследовательского институтаи констру ВПТБ фР цл-.п(54) УСТРОЙСТВО ДЛЯ ТОНКОГО ИЗМЕЛЬЧЕН РАЗЛИЧНЫХ МАТЕРИАЛОВ Изобретение относится к технике измельчения материалов для получения коллоидных препаратов, пигментов и других тонкодисперсных продуктов.Известно устройство для тонкого измельчения различных материалов, содержащее цилиндрический корпус, установленную на нем сменную цилиндрическую деку и ротор, размещенный на вертикальном валу с измельчающими элементами.Цель изобретения - повышение эффект ивности измельчения и получение коллоидных порошков с размерами частиц в общей массе . до 1 мк и меньше.Это достигается тем, что в корпусе и деке выполнены боковые отверстия, а в нижней торцовой части ротора в центре выполнено углубление с отходящими от него радиальными каналами, расположенными между измельчающими элементами, которые имеют форму, например, двутавра, причем измельчающие элементы прикреплены к телу ротора пружинами.На фиг. 1 и 2 изображено предлагаемое устройство, 25Устройство установлено в герметичной емкости, заполненной суспензией (смесью жидкости с частицами материала) и закреплено на ее крышке. На цилиндрическом корпусе 1 устройства установлена и неподвижно закреп- З 0 маков и 1 О. А. Шадуровенного всесоюзного научностроительных материаловкций лена в нем сменная дека 2, имеющая общее с корпусом боковое отверстие 3. В корпусе на подшипнике скольжения установлен ротор 4, имеющий в 1 пжней торцовой час 1 и центральное углубление 5 и сообщающисс с ним радиальные каналы 6, между которыми расположены (симметрично) пазы 7. В каналах установлены с возможностью перемещения вдоль них измельчающие элементы 8 (инерционные лопатки), связанные с телом ротора посредством пружин 9.Устройство работает следующим образом.При вращении ротора 4 измельчающие лопатки, плотно прижимаются к сменной деке 2. В центральном углублении 5 возникает разряжение, в результате чего частицы измельчаемого материала всасываются в полость углубления, а затем под действием центробежных сил по радиальным каналам 6 отбрасываются к сменной деке, где подхватываются рабочей поверхностью измельчающих лопаток. Кюветообразная форма рабочей поверхности лопатки не позволяет суспензии скатываться с нее и переходить на лопатку, следующую за ней.В момент, когда рабочая плоскость лопатки вплотную подходит к одному из отверстий 3 в деке 2 суспензия продавливается через отверстие в емкость, в которой установлено устройство. При дальнейшем движении лопатки проходное се тение отверстия перекрывается, а4224 И Риг. у острые кромки отверстия и лопатки срезают находящиеся в суспензии частицы материала. После полного перекрытия лопаткой отверстия 3 поток суспензии, скользящий по лопатке, встречает на своем пути жесткую преграду, чо приводит к мгновенному гидравлическому удару, способствующему разрушению частиц материала.конструкция ротора и форма измельчавших лопаток позволяет осуществлять вращение его в любую сторону. Предмет изобретенияУстройство для тонкого измельчения различных материалов, содержащее цилиндрический корпус, установленную в нем сменную цилиндрическую деку и ротор, установленный на вертикальном валу с измельчающими элементами, о тл ич а ю щ ее с я тем, что, с целью 5 повышения эффективности измельчения и получения коллоидных порошков с размерами частиц в общей массе до 1 мк и меньше, в корпусе и деке выполнены боковые отверстия, а в нижней торцовой части ротора в центре вы полнено углубление с отходящими от него радиальными каналами, расположенными между измельчающими элементами, которые имеют форму, например, двутавра и прикреплены к телу ротора пружинами.15. Кузьми кред Е. Борисова Тираж 624комитета Совета М шпетретеннй и открытийРаушская наб., д, 4/5 Подппснов СССР Типография, пр. Сапунова,Заказ 21425 Изд. 19 ЦНИИПИ Государственного по делам изо Москва, Ж, рректор М, Лейзерман
