Судно-катамаран

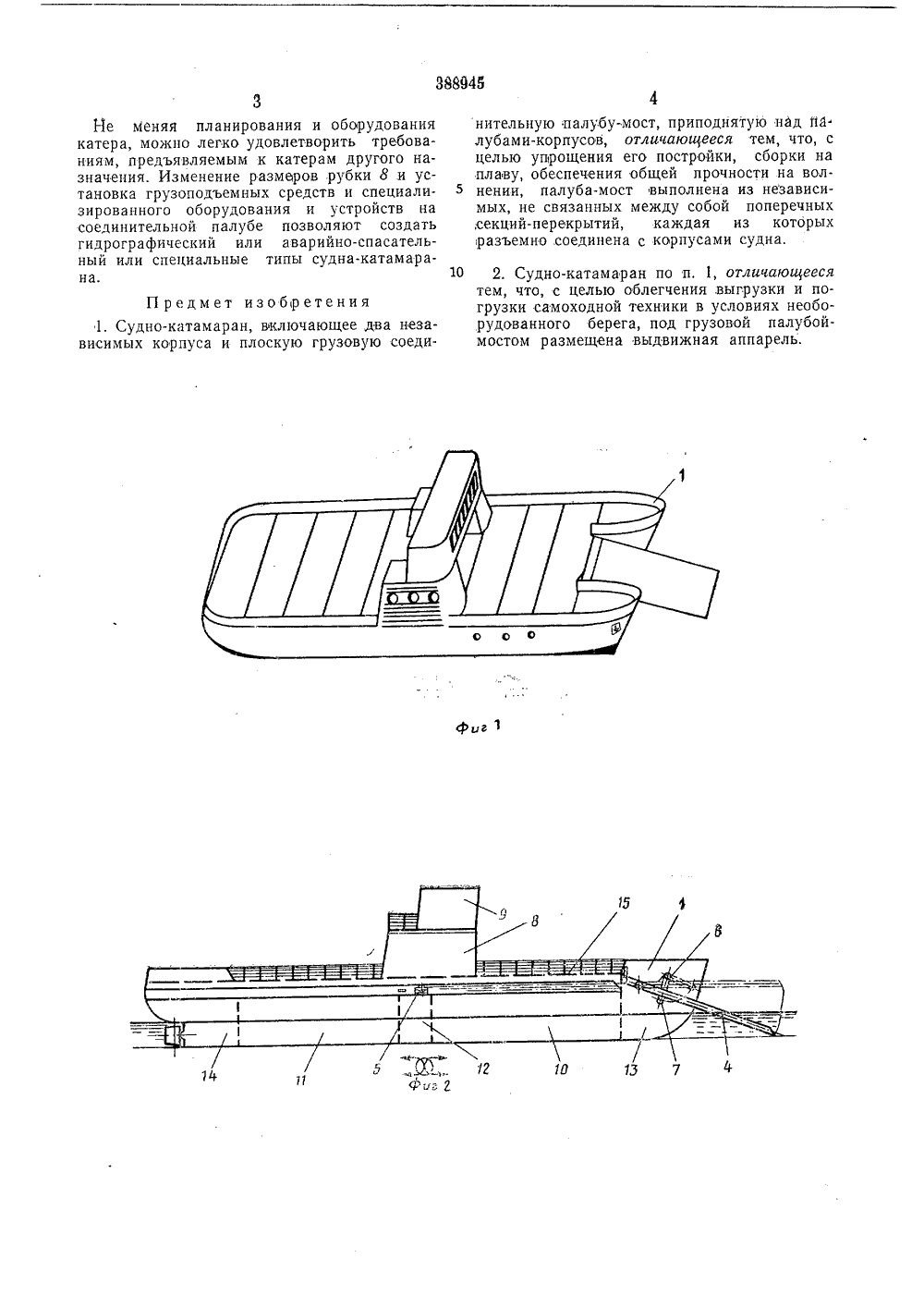

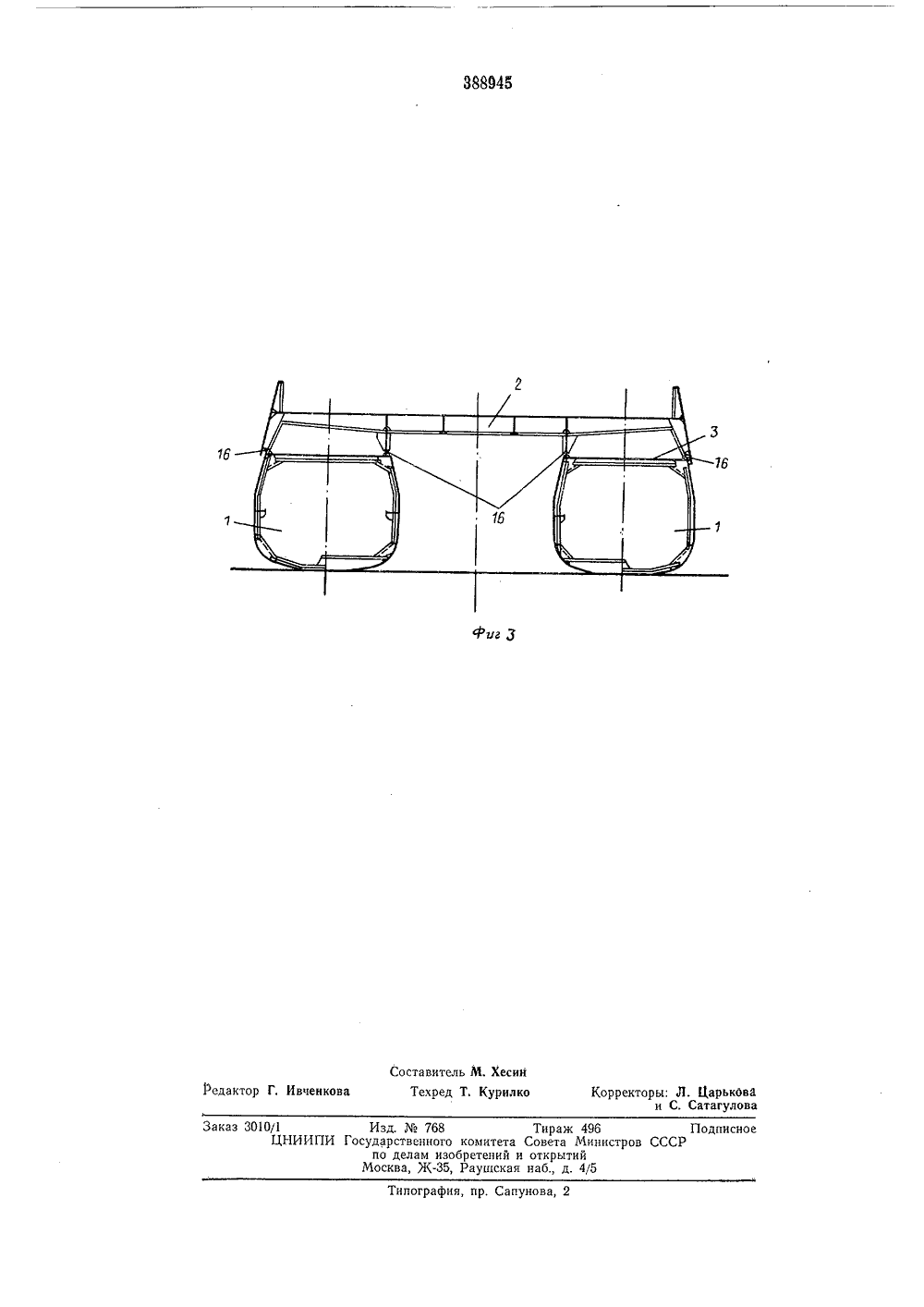

1 ест о.бислиотен. уБОПИСАНИЕ 3ИЗОБРЕТЕНИЯ Союз СоветскимСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-аявлено 13.1 Ч,1971 ( 1647525/27-11присоединением заявки-М. Кл, В 63 Ь 1/10 Государственный комите Совета Министров СССР ло делам иэооретений и открытийПриоритет -Опубликовано 05 ДК 629.124.6/9(08 1.1973,етень29 15.Х 1,197 ага опубликования описан Авторыизобретени, Д. Воронцов, А. И. Кожушняк и О. В, Суббот Центральное конструкторское бюро Нептун аявител СУДНО-КАТАМАРА Изобретение относится к судостроению, в частности к судам-катамаранам.Известны судна-катамараны, включающие два независимых корпуса и плоскую грузовую соединительную палубу-мостприподнятую над,палубами:корпусов.Цель изобретения - упрощение постройки судна, обеспечение сборки наплаву и общей прочности на волнении,Это достигается тем, что палуба-мост выполнена из независимых, не связанных между собой поперечных, секций-перекрытий, каждая из которых разъемно соединена с корпусами судна, Кроме того, с целью облегчения выгрузки и погрузки самоходной техники в условиях необорудованного берега под грузовой палубой-мостом размещена выдвижная аппарель.На фиг. 1 схематически изображено предлагаемое судно-катамаран, общий вид; на фиг. 2 - то же, вид сбоку; на фиг, 3 - то же, поперечный разрез.Судно-катамаран содержит два независимых корпуса 1, соединенных прочной секционной соединительной палубой-мостом 2, отделенной от палубы 3 каждого корпуса и поднятой на такую высоту от ватерлинии, которая обеспечивает незаливаемость ее на волнении. Между корпусами катера в плоскости нижней кромки соединительного моста размещается аппарель 4. С помощью привода б аппарель может горизонтально перемещаться вкрайнее переднее положение и обратно, Передняя кромка б аппарели опирается на подвеску 7. С помощью привода аппарель, вы 5 двинутая в крайнее переднее положение, может наклонно опускаться до соприкосновенияс грунтом и обратно.При необходимости аналогичная аппарельможет быть предусмотрена и в кормовой час 10 ти катера.Образованная таким образом открытаяверхняя палуба обеспечивает хорошие условия для размещения самоходной техники илндругих грузов и оборудования, На соедипи 15 тельной палубе с каждого борта размещаются короткие рубки - капы 8, обеспечивающиевход в помещения каждого корпуса и соединяемые в верхней части навигационной рубкой 9. Благодаря этому можно переходить из20 одного корпуса 1 в другой, не выходя па открытую палубу. В каждом корпусе размещаются жилые помещения 10 экипажа, ма.шинное отделение 11, топливные отсеки 12,форпик 13 и ахтерпик 14,25 Соединительная палуба-мост 2 выполняется из отдельных секций 15, разъемно соединяющихся с каждым корпусом в четырех точках 1 б, Габариты обоих корпусов катера, секций 1 б соединительной палубы-моста 2, аппа 30 рели 4 и рубок 8 и 9 отвечают условию транспортировки их по железной дороге,Не меняя планирования и оборудования катера, можно легко удовлетворить требованиям, предъявляемым к катерам другого назначения. Изменение размвров рубки 8 и установка грузоподъемных средств и специализированного оборудования и устройств на соединительной палубе позволяют создать гидрографический или аварийно-спасательный или специальные типы судна-катамарана.Предмет изобретения1. Судно-катамаран, включающее два независимых корпуса и плоскую грузовую соединительную палубу-мост, приподнятую над па лубами-корпусов, отличающееся тем, что, с целью упрощения его постройки, сборки на плаву, обеспечения общей прочности на волнении, палуба-мост выполнена из независимых, не связанных между собой поперечных секций-перекрытий, каждая из которых разъемно соединена с корпусами судна. 10 2. Судно-катамаран по п. 1, отличающеесятем, что, с целью облегчения, выгрузки и погрузки самоходной техники в условиях необорудованного берега, под грузовой палубой- мостом размещена выдвижная аппарель.Составитель М. Хесин Редактор Г. Ивченкова Техред Т. Курилко Корректоры: Л. Царькова и С. Сатагулова Заказ 3010/1 Изд,768 Тираж 496 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2
