Система регулирования двигателя

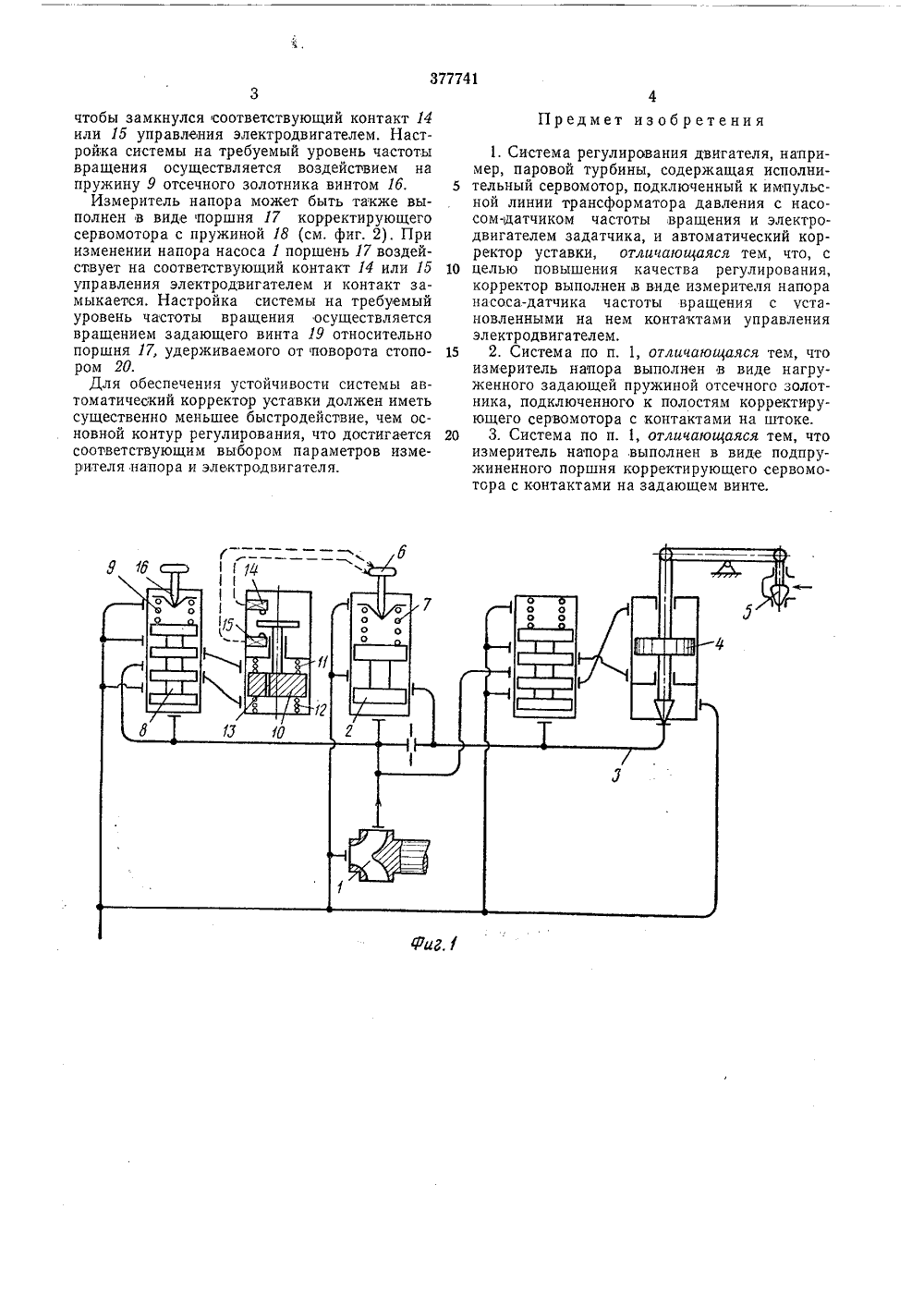

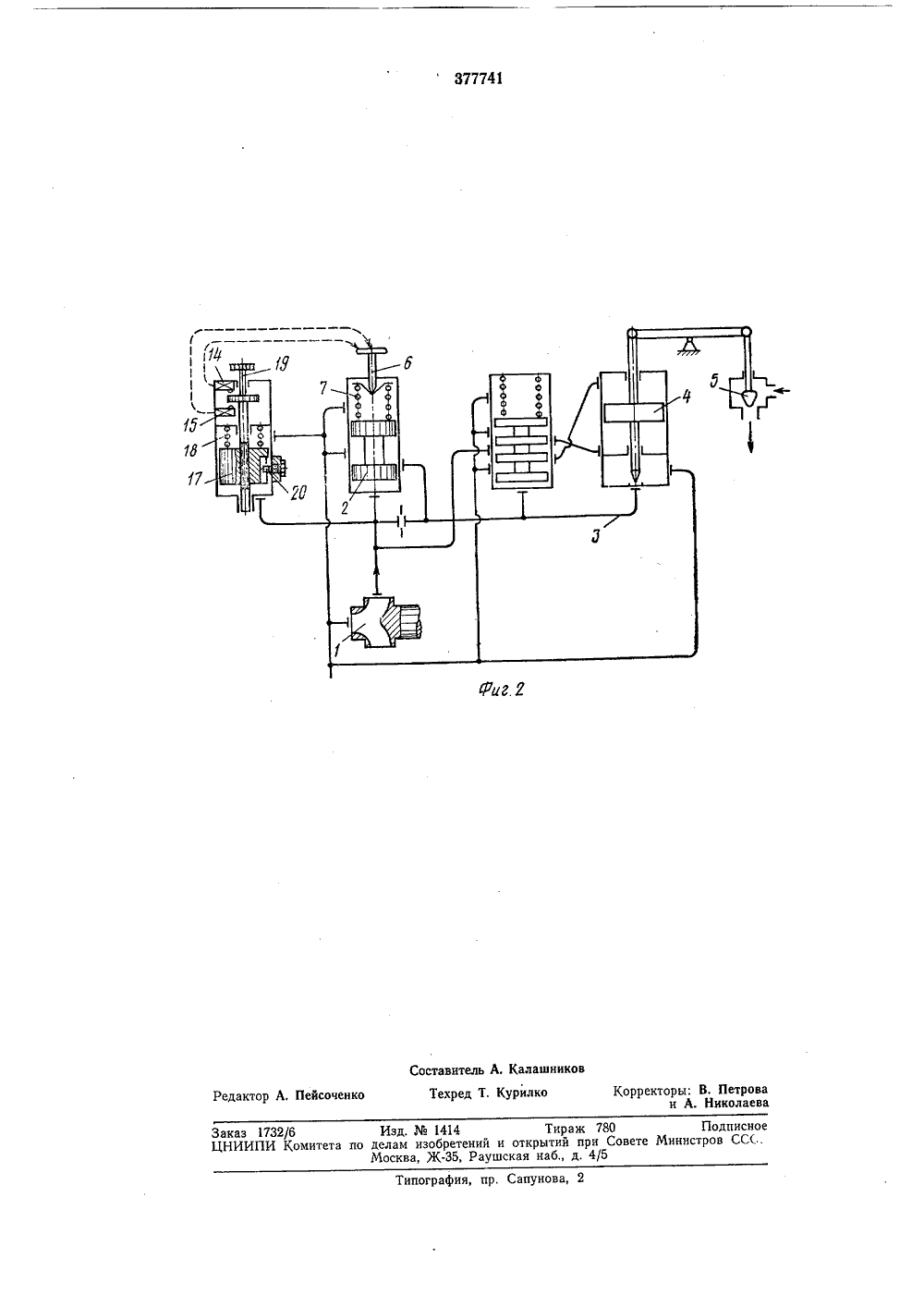

Созе Советских Социалистических РеспубликКомитет ао деизм изобретений и открытий ври Сосете Министров СССРЗаявитель СИСТЕМА РЕГУЛИРОВАНИЯ ДВИГАТЕЛЯ Изобретение может быть использовано в теплоэнергетике для регулирования паровых турбин.Известны системы регулирования двигателя, например, паровой турбины, содержащие исполнительный сервомотор, подключенный к импульсной линии трансформатора давления с насосом-датчиком частоты вращения и электродвигателем задатчика, и автоматический корректор уставки.Для повышения качества регулирования в предлагаемой системе корректор выполнен в виде измерителя напора насоса-датчика частоты вращения с установленными на нем контактами управления электродвигателем.Измеритель напора может быть выполнен в виде нагруженного задающей пружиной отсечного золотника, подключенного к полостям корректирующего сервомотора с контактами на штоке.Измеритель напора может быть выполнен в виде подпружиненного поршня корректирующего сервомотора с контактами на задающем винте.На фиг. 1 дана схема описываемой системы с измерителем напора, выполненным в виде нагруженного задающей пружиной отсечного золотника, подключенного к полостям корректирующего сервомотора с контактами на штоке; на фиг. 2 - то же, с измерителем напора,выполненным в виде подпружиненного поршня корректирующего сервомотора с контактами на задающем, винте.Насос 1, служащий датчиком частоты вра щения ротора турбины, управляет положениемзолотника 2 трансформатора давления, который через импульсную линию 3 воздействует на исполнительный сервомотор 4 регулирующего клапана 5. Задатчик б, снабженный элек тродвигателем (на фигурах не показан), меняет уставку системы, воздействуя на натяжение пружины 7 золотника 2.Автоматический корректор уставки обеспечивает малые отклонения частоты вращения 15 при изменении нагрузки турбины или отклонении параметров пара и выполнен в виде измерителя напора насоса 1, который при отклонении частоты вращения от заданной подает на электродвигатель задатчика б сигнал 20 в сторону компенсации этого отклонения изменением натяжения пружины 7,Измеритель напора может быть выполнен ввиде отсечного золотника 8 (см, фиг, 1), на груженного задающей пружиной 9 и подключенного к полостям корректирующего сервомотора с поршнем 10, пружинами 11 и 12 и дросселем 13. При изменении частоты вращения и напора насоса 1 золотник 8 создает на 30 поршне 10 перепад давления такого знака,чтобы замкнулся соответствующий контакт 14 или 15 управления электродвигателем, Настройка системы на требуемый уровень частоты вращения осуществляется воздействием на пружину 9 отсечного золотника винтом 1 б, 5Измеритель напора может быть также выполнен в виде поршня 17 корректирующего сервомотора с пружиной 18 (см. фиг. 2). При изменении напора насоса 1 поршень 17 воздействует на соответствующий контакт 14 или 15 10 управления электродвигателем и контакт замыкается. Настройка системы на требуемый уровень частоты вращения осуществляется вращением задающего винта 19 относительно поршня 17, удерживаемого от поворота стопо ром 20.Для обеспечения устойчивости системы автоматический корректор уставки должен иметь существенно меньшее быстродействие, чем основной контур регулирования, что достигается 20 соответствующим выбором параметров измерителя напора и электродвигателя,Предмет изобретения 1. Система регулирования двигателя, например, паровой турбины, содержащая исполнительный сервомотор, подключенный к импульсной линии трансформатора давления с насосом-датчиком частоты, вращения и электродвигателем задатчика, и автоматический корректор уставки, отличающаяся тем, что, с целью повышения качества регулирования, корректор выполнен в виде измерителя напора насоса-датчика частоты вращения с чстановленными на нем контактами управления электродвигателем,2. Система по п, 1, отличающаяся тем, что измеритель напора выполнен в виде нагруженного задающей пружиной отсечного золотника, подключенного к полостям корректирующего сервомотора с контактами на штоке.3. Система по п. 1, отличающаяся тем, что измеритель напора, выполнен в виде подпружиненного поршня корректирующего сервомотора с контактами на задающем винте.377741 дактор А, Пейсоченко аказ 1732/6 Изд.1414 Тираж 780 ПодписноеНИИПИ Комитета по делам изобретений и открытий при Совете Министров ССС.Москва, Ж, Раушская наб д. 4/5 Типография, пр, Сапунова оставитель А. Калашников Техред Т. Курилко рректор и
