Устройство для определения взаимного положения дисков в собранном роторе

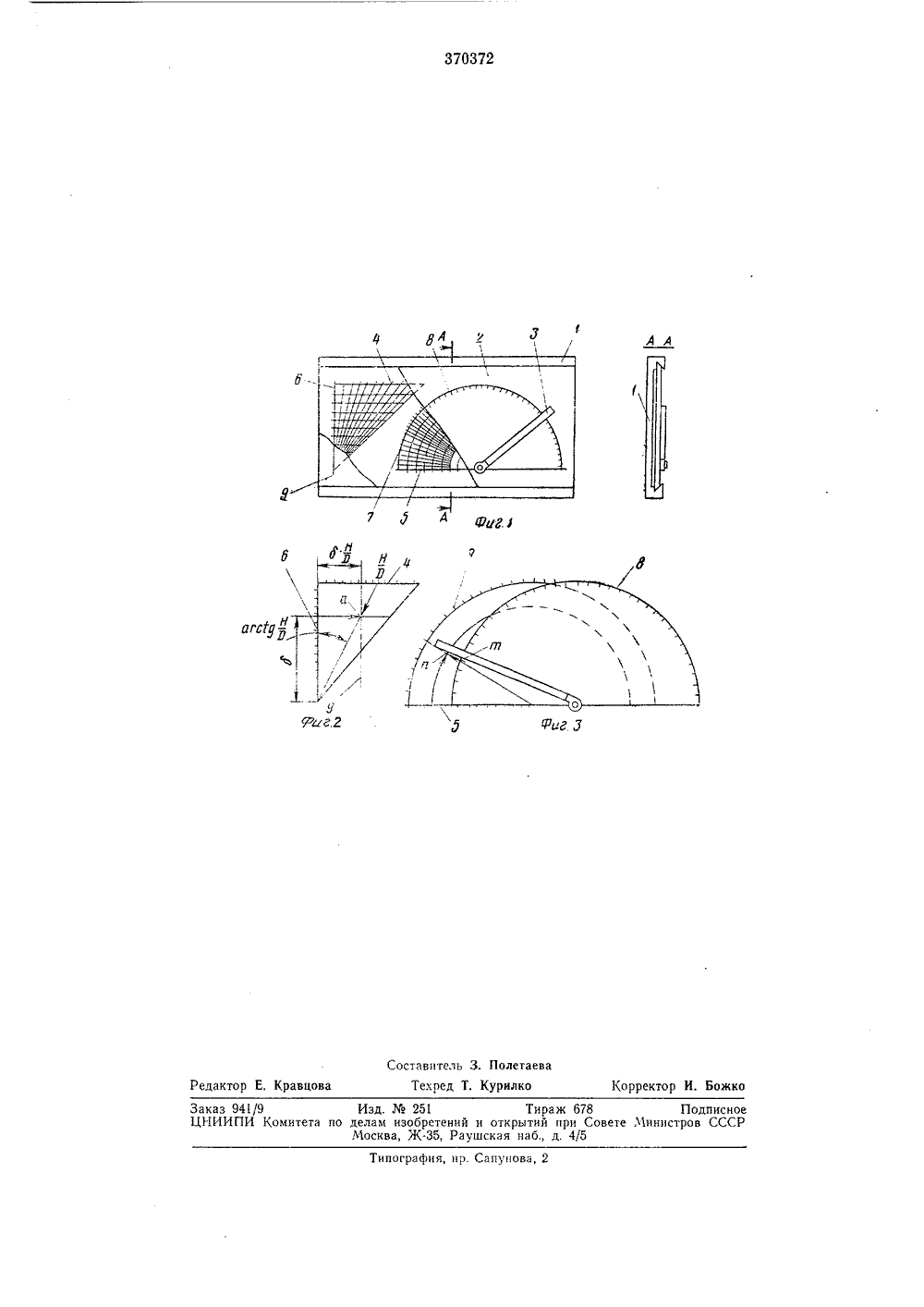

ОПИСАНИЕ ИЗОб РЕТ ЕНИЯ Союз Совотсккх Социалистических РвспублнкИДЕТЕДЬС АВТОРСКО Зависимое от авт. свидетельства-Заявлено 13.Ч.1970 ( 1438585/24-6)с присоединением заявки-л. Г 04 т 29.60 6 01 Ь 19/5 омитот по делам 1 риоритет изобретениЯ и открыт при Саввто Министра СССР.1,1973, Бюллетень Ьо 11ння описания 13.1 Ч.97362-251;658,5 (088,8) публиковано Дат блнко Авторыизобретения А. Д. Илюхин, О. И. Григорьев и А, В. Косяко Заяюпсл-- геометр ическ,О характеристика дис г. 1 схе стройст ставлен ах типа ается д закреплНа к На фи женное и 3 пред величин В паз перемещ риала с нейкойласточкина хвоста кор вижок 2 из прозрачног енной на нем поворот орпусе расположены уса 1 мате- и лн- шкалы ТРОЙСТВО ДЛЯ ОПР ОЛОЖЕНИЯ ДИСКОВ Изобретение относится к области турбомашиностроения.Известны устройства для определения взаимного положения дисков, содержащие корпус с нанесенными на него взаимно ориентированными шкалами исходных геометрических характеристик дисков.Предложенное устройство отличается от известных тем, что в его корпусе установлен прозрачный движок, на который нанесена в виде лолуокружности шкала искомого угла установки дисков, а на оси шкалы закреплена поворотная линейка. При повороте этой линейки относительно шкал исходных характеристик и при перемещении движка по точке пересечения линейки со шкалой искомого угла определяют последний.Это позволяет исключить промежуточные вычисления при определении оптимального взаимного положения дисков в собранном роторе. атично изображено предло о и разрез по А - А; на фиг.2 схема определения искомо" ЕЛЕНИЯ ВЗАИМНОГО СОБРАННОМ РОТОРЕ 4 - 7, на которые нанесены следующие исходные величины (соответственно): 5 характеризующая степень влиянияосевого биения центрирующей поверхности на радиальное смещение (биение) контрольной поверхности дискаотносительно оси вращения ротора;0 б - вектор осевого биения, его длина численно равна осевому биению центрирующей поверхностиЛ - вектор радиального биения, его длиначисленно равна радиальному биению 5 центрирующей поверхности;ср - угол между векторамн осевого и радиального биений.На прозрачный движок нанесена шкала 8искомой величины и вертикальная линия 9, 0 служащая для обеспечения связи между шкалами, где у - искомый угол оптимальноговзаимного положения дисков.Поворотная линейка выполнена раздвижной, ось ес совпадает с центром полуокруж ности, на которую нанесена шкала искомойвеличины, а рабочий обрез линейки проходитчерез ось вращения.Шкалы осевых биений б и геометрическихНОхарактеристик - нанесены на взаимно перВпендикулярные отрезки, Каждая пометкаНшкалы -- соединена лучом с началом шкайлы Ь, причем тангенс угла, образованного этим лучом и шкалой б, численно равен соотН ветствующему этой пометке значениюо Благодаря этому длина отрезка прямой (проходящей через какую-либо пометку на шкале б), заключенного между шкалой б и точкой пересечения этой прямой с наклонным лучом, численно равна произведению значеНний б и - . При перемещении движка 2 дойсовпадения контрольной линии 9 с точкой пересечения прямых, проходящих через поиметки шкал б и -- , соответствующие исходОным величинам, он перемещается на величину,Н численно равную длине вектора 6 (см.В фиг. 2). Ось поворотной линейки также смещается относительно оси шкал ср и Л на ту же величину.Далее находят на шкале ср исходный угол между векторами и откладывают на луче, проходящем через соответствующую пометку этой шкалы, величину радиального биения Л с помощью шкалы Л и соответствующей исходной пометки полуокружности совмещают новоротную линейку с концом вектора Л.Процесс вычисления искомого угла у сводится к следующим операциям (см. фиг. 2): на шкале б находят пометку, соответствующую замеренной величине 6, на шкале 4 находят пометку, соответствующую заданнойНвеличине, совмещают линию 9 прозрачнойго движка с точкой пересечения прямых, про ходящих через найденные пометки на шкалах(точка а).При таком положении движка на шкале 5находят, пометку, соответствующую за меренной величине Л, а на шкале 7 - пометку, 10 соответствующую заданной величине с. Затемсовмещают рабочий обрез линейки с точкой пересечения прямой и дуги окружности, проходящих через найденные пометки (точка п), и в точке пересечения шкалы 8 с рабочим обрезом линейки (точка т) читают значение искомой величины (см. фиг. 3).Предмет изобретенияУстройство для определения взаимного по ложения дисков в собранном роторе, содержащее корпус с нанесенными на него взаимно ориентированными шкалами исходных геометрических характеристик дисков, отличаюиееся тем, что, с целью исключения промежу точных вычислений при определении оптимального взаимного положения дисков в собранном роторе, в корпусе установлен прозрачный движок, на который нанесена в виде полуокружности шкала искомого угла уста- ЗО новки дисков, а на оси шкалы закреплена поворотная линейка, при повороте которой относительно шкал исходных характеристик и перемещения движка по точке пересечения линейки со шкалой искомого угла определяют 35 последний.Составитель 3. ПолетаеваРедактор Е, Кравцова Текред Т. Курилко Корректор И. БожкЗаказ 941/9 Изд.251 Тираж 678 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 ипография, пр. Сапунова,
