Стенд для испытания сварных узлов решетчатых металлоконструкций
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

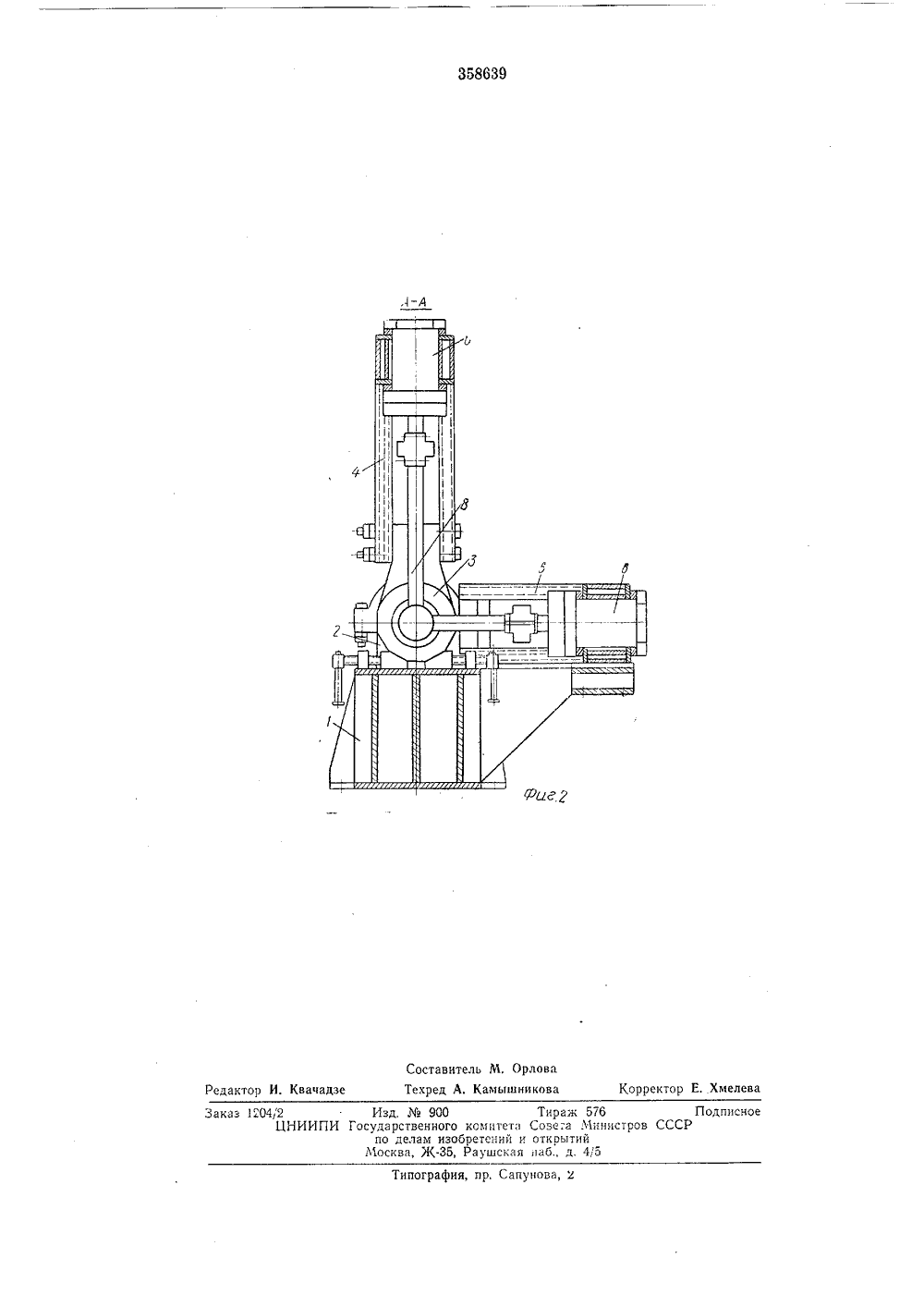

Союз СоветскихСоциалистическихРеспублик Зависимое от авт. свидетельства-дявлено 24.Х 1,1970 ( 493 4) с присоединением заявкиГосударственный комитет Совета Министров СССР оо делам изооретений и открытийритет Опубликовано ОЗ.Х 1.1972, Бюллетень34Дата опубликования описания 28 Л.1974 Авторыизобретени явител ТЕНД ДЛЯ ИСПЫТАНИЯ СВАРНЫХ УЗЛОВ РЕШЕТЧАТЫХ МЕТАЛЛОКОНСТРУКЦИЙ2 А. Н., Алтунян, В. И. Алтухов . А. Ибрагимов, М, А. Камышев В. А. Ковтуненко, И, П. Кулиев3, М. С. Таирли Известен стенд для испытания сварных узлов решетчатых металлоконструкций, включающий станину с опорными тумбами, в которых размещены силовые домкраты двойного действия.Целью изобретения является обеспечение возможности испытания как плоских, так и пространственных узлов рсшетчатых металлоконструкций.Для этого стенд выполнен с арками, одна из которых неподвижно закреплена на станине, а другая, жестко соединенная с силовыми домкратами двойного действия, установлена с возможностью их совместного поворота вокруг продольных осей силовых домкратов двойного действия иа угол от 45 в 1 относительно плоскости неподвижной арки и снабжена фиксаторами, причем каждая арка имеет дополнительные силовые домкраты двойного действия, смонтированные с возможностью перемещения в плоскости арки.На фиг. 1 изображен предложенный стенд в положении поворота подвижной арки на 180 относительно неподвижной арки, общий вид; иа фиг, 2 - разрез по А - А на фиг. 1,Стенд для испытания сварных узлов решетчатых металлоконструкций включает станину 1 с опорными тумбами 2, в которых размещены силовые домкраты 3 двойного действия. Стенд выполнен с арками 4 и 5, одна из кото 1 О. П, Владимиров, Э. Ф. Гарф,Л. С. Карташова, А-О. Г, Керимов,Р. К. М. Назиров, В. И. Новиков,Ф. М. Фарзалиев рых 5 неподвижно закреплена па станине 1, а другая 4, жестко соединенная с силовыми домкратами двойного действия 3, установлена с возможностью их совместного поворота во круг продольных осей силовых домкратовдвойного действия иа угол от 45 в 1 относительно плоскости неподвижной арки 5 и снабжена фиксаторами, причем каждая арка имеет дополнительные силовые домкраты 6 двой ного действия (по 3 штуки иа каждой арке) смеханизмами перемещения 7, смонтированные с возможностью перемещения в плоскости арок и принимающие различные положения от 30 до 90 относительно продольной оси 15 стенда.Испытуемый образец 8, представляющий собой как плоский, так и пространственный узел, в частности сварной узел решетчатой металлоконструкции, устанавливается иа стенд 20 подъемно-транспортными средствами.Концы ветвей образца соединяются со штоками силовых домкратов 3 посредством захватов; фиксируется положение силовых цилиндров и поворотной арки 4, после чего осуще ствляется статическое иагружение узла, т. е.происходит испытание образца согласно принятой методике.Ндгружение образца осуществляется ступенчато или плавно в зависимости от задачи 30 поставленной исследованиями.3 Предмет изобретения Стенд для испытания сварных узлов решетчатых металлоконструкций, включающий станину с опорными тумбами, в которых размещены силовые домкраты двойного действия, отличающийся тем, что, с целью обеспечения возможности испытания как плоских, так и пространственных узлов решетчатых металлоконструкций, он выполнен с арками, одна из которых неподвижно закреплена на станине, а другая жестко соединена с силовыми домкратами двойного действия, установлена с возможностью их совместного поворота вокруг продольных осей силовых домкратов двойного действия на угол от 45 в 1 относительно плоскости неподвижной арки и снабжена фиксаторами, причем каждая арка имеет дополнительные силовые домкраты двойного действия, смонтированные с возможностью пе 10 ремещения в плоскости арки,аказ 1204,одписн пр. Сапунова,по Изд. Мф 900 Т ИИПИ Государственного комитета Со по делам изобретений и от Москва, Ж-З 5, Раушская на
СмотретьЗаявка
1493046
А. Н. Алтун В. И. Алтухов, Ю. П. Владимиров, Э. Ф. Гарф, И. А. Ибрагимов, М. А. Камышев, Л. С. Карташова, Г. Керимов, В. А. Ковтуненко, И. П. Кулиев, Р. К. М. Назиров, В. И. Новиков, М. С. Таирли, Ф. М. Фарзалиев
МПК / Метки
МПК: G01M 19/00
Метки: испытания, металлоконструкций, решетчатых, сварных, стенд, узлов
Опубликовано: 01.01.1972
Код ссылки
<a href="https://patents.su/3-358639-stend-dlya-ispytaniya-svarnykh-uzlov-reshetchatykh-metallokonstrukcijj.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания сварных узлов решетчатых металлоконструкций</a>
