Аппарат для сортирования корреспонденции

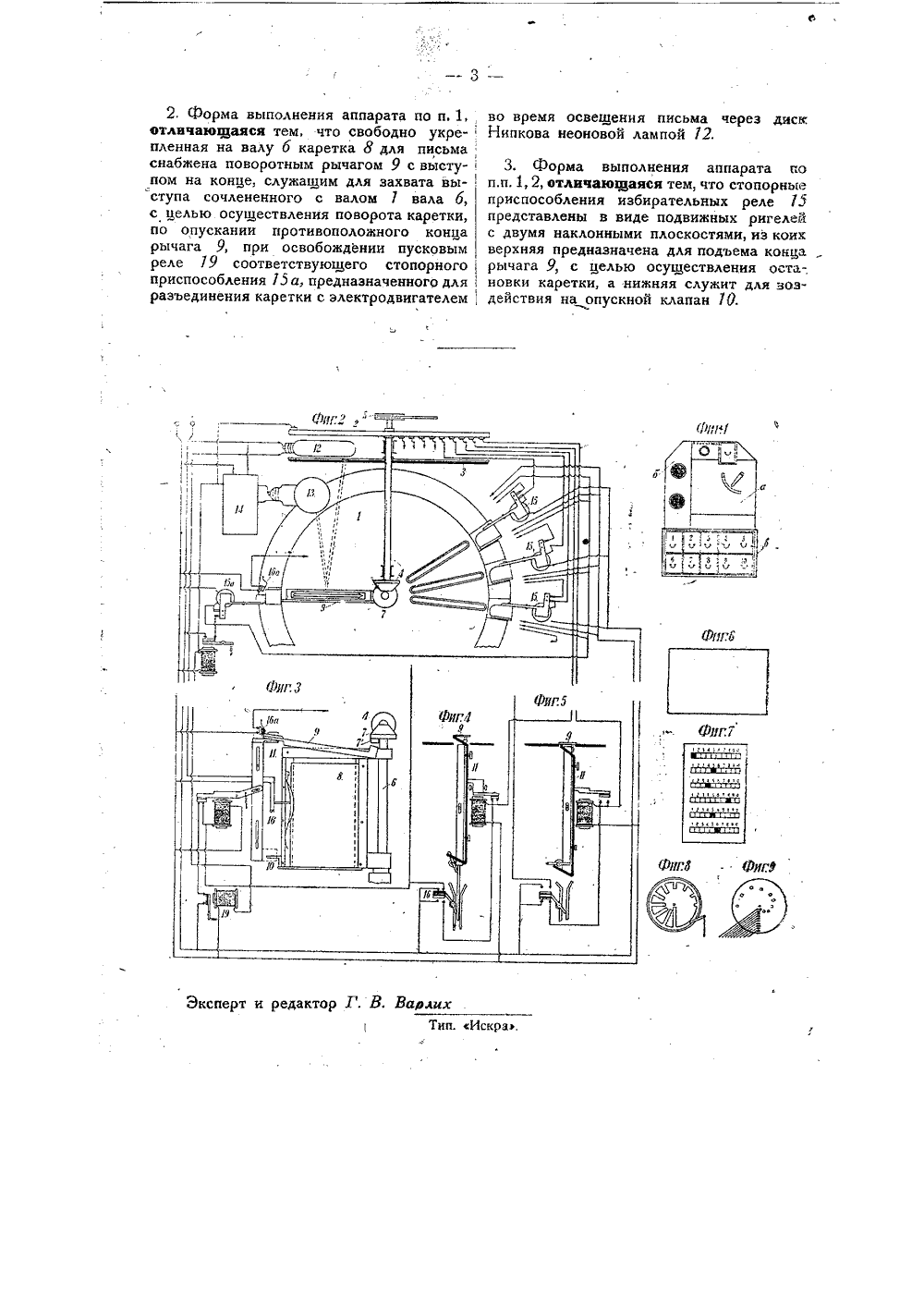

-Клас ТОРСНОЕ .СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕИБЕ ИСА парата для сортирования корреснонденциизависимому авторезаявленному 12 мая му свидетельству А. Л. Плинатус,2 года (спр. о перв, М 109066). Ъ о на имя Д. В. Мвраховвкюго года32221Основное авторское свидетельствот 30 сентября 1933 висимого авторского свидетельства опубликовано 30 сентя1933 года. выд Предлагаемый аппарат относитсяк устройствам, служащим для сортирования корреспонденции по способу, описанному в авторском свидетельстве32221 и заключающемуся в том, что письма помещают в специальные конверты, имеющие разграфленные на клетки лицевые поверх. ности, с целью нанесения на конверте необходимого адреса, путем зачернения клеток,в определенной комбинации., При пропускании отраженного таковым конвертомсвета на фотоэлемент происходит соответствующее изменение силы тока в цепи последнего, в результате чего соединенные с фотоэлемейтом реле оказывают воздействие на электромагнитные устройства, предназначенные для напра вления писем в надлежащий приемник,На чертеже фиг, 1 изображает общий вид аппарата, фиг 2 - схему сортировочного устройства; фиг. 3 - съемочное реле и каретку; фиг. 4 и 5 - избирательноереле в двух положениях; фиг. б и 7 - обратную и лицевую сторону конверта; фиг, 8 и 9 в . контактный диск с наружной и внутренней стороны. Корпус аппарата в средней своей части (фиг. 1) заключает сортировочное устройство а и усилитель б. В нижней части корпуса помещены приемники для отсортированных писем, Между сортировочным устройством и приемниками расположены жолобы, служащие для распределения писем по приемникам. В верхней части корпуса устанавливают коробку а с подлежащими сортированию письмами, которая устроена по принципу картотеки и которую почтальон вынимает из почтового ящика.Механическая часть сортировочного устройства заключает в себе вращаемый электродвигателем посредством шкива 5 вал 1 (фиг. 2) с насаженными на нем контактным диском 2 и диском 3 Нипкова. Укрепленная . на горизонтальном валу 1 коническая шестерня 4 сцеплена с конической шестерней 7, свободно насаженной на неподвижном вертикаЛьном валу 6, на котором может вращаться каретка 8 для письма, В верхней части каретки 8 укреплено поворотное коромысло 9, а в нижней части сбрасывающий клапан Ю(фиг. 3).Коническая шестерня / снабжена выступом T служащим для зацепления коро. мысла 9 каретки 8. Кмеханической части относятся также перемещаемые в вертикальном направлении салазки 11, имеющие снизу и сверху по наклонной плоскости.Электрическая часть сортировочного устройства состоит из неоновой лампы 12, фотоэлемента 13 с усилителем 14,.набора избирательных реле 15, служащих для приведения в действие салазок 11, контактных клапанов 1 б и 1 ба (фиг. 3), системы бло. кировки и сигнализации электродвигателя, пускового реле 19 и сбрасывающего реле.Действие сортировочного аппарата заключается в следующем, Пусть в некоторые моменты съемочное реле 15 а находится под током. Тогда салазки 11 его приподняты кверху, выступая верхней наклонной плоскостью из гнезда, Салазки этого реле, в отличие от всех остальных, имеют только одну верхнюю наклонную плоскость. При вращении каретки 8 вокруг оси б коромысло 9 наезжает на наклонную,плоскость салазок., вследствие чего наружный конец его поднимается вверх, а нижний опускается., производя расцепление каретки 8 с шестерней 7, постоянно вращаемой электродвигателем. В этом положении каретки 8 наружный конец коромысла 9 замыкает контакт 1 ба сбрасывающего реле, благодаря чему письмо из верхней коробки проваливается в карман каретки 8, Попав в карман каретки, письмо отжимает легкую пружину, замыкая этим контакт для включения неоновой лампы. По включении последней диск 3 Нипкова последовательно пропускает свет на все квадраты первой строки набора, нанесенного на конверте письма. Фотоэлемент 17 через усилитель 14, собранный по диференциальной схеме, дает ток в момент падения светового пучка на темный квадрат, Ток фотоэлемента разветвляется на два направления. По одному он поступает к внешнему кольцу контактного диска 2 (фиг. 8) с тем, чтобы с внутренних его контактов (фиг. 9) перейти на щетки того избирательного реле, которое указано в наборе. Притягивая якорь избирательное реле 15 поднимает салазки 11 и, замыкая контакт, самозаблокировывается. По другому направлению ток фотоэлемента включает пусковое реле 19,якорь которого разблокировывает съемочное реле 15 а. Наклонная плоскость сала.зок 11 съемочного реле опускается и коромысло 9 снова приходит в горизонтальное положение, осуществляя сцепление каретки 8 с шестерней 7, вследствие чего каретка 8 приводится в движение до тех пор, пока наружный край коромысла 9 не наткнется на,наклонную плоскость салазок соответствующего избирательного реле, вызывая остановку каретки. Одновременно с поднятием верхней наклонной плоскости салазок 11 нижняя их наклонная плоскость поднимает рычаг сбрасывающего клапана, благодаря чему письмо выпадает из кармана каретки в соответствующий жолоб. Проходя через жолоб, письмо размыкаетконтакт производя разблокировывание из. бирательного реле 15, вследствие чего обе " наклонные плоскости его салазок опускаются; сбрасывающий клапан 10 закрывается.и коромысло 9 возвращается в горизонтальное положение. Одновременно с разблокировыванием избирательного реле 15 включается и заблокировывается съемочное реле 15 а и процесс может повториться снова,Описанные сортировочные аппараты предлагается устанавливать в почтовых автомашинах, где производится предварительнаясортировка по отделениям,и в са. мих отделениях, в которых должна производиться вся дальнейшая сортировка, причем для расшифровывания каждой строки требуется отдельный аппарат,Предмет изобретения.1. Аппарат для сортирования корреспонденции по авторскому свидетельству32221 снабженный электромагнитным устройством для перевода писем из общего хранилища в отдельные приемники, отличающийся тем, что для воздействия клетками письма на посылающий ток к избирательным реле 15 фотоэлемент 13 применен диск 3 Нипкова, насаженный совместно с управляющим реле 15 контактным диском 2 на сочлененный с электродвигателем вал 1, предназначенный, по включении реле 15 пускового реле 19, приводить в движение каретку 8 с письмом, с целью подведения последнего к отверстию соответствующего приемника.2, Форма выполнения аппарата по п. 1, отличающаяся тем, что свободно укрепленная на валу б каретка 8 для письма снабжена поворотным рычагом 9 с высту- пом на конце, служащим для захвата вы-, ступа сочлененного с валом 1 вала б, с целью осуществления поворота каретки, по опускании противоположного конца рычага 9, при освобождении пусковым реле 19 соответствующего сто пори ого приспособления 15 а, предназначенного для разъединения каретки с электродвигателем ,во время освещения письма через дискНипкова неоновой лампой 12. 3. Форма выполнения аппарата по п.п. 1, 2, отличающаяся тем, что стопорные приспособления избирательных реле 15 представлены в виде подвижных ригелей с двумя наклонными плоскостями, из коих верхняя предназначена для подъема конца рычага 9, с целью осуществления оста-. новки каретки, а нижняя служит для воздействия на опускной клапан 1 О.
