Лыжи для хождения по воде

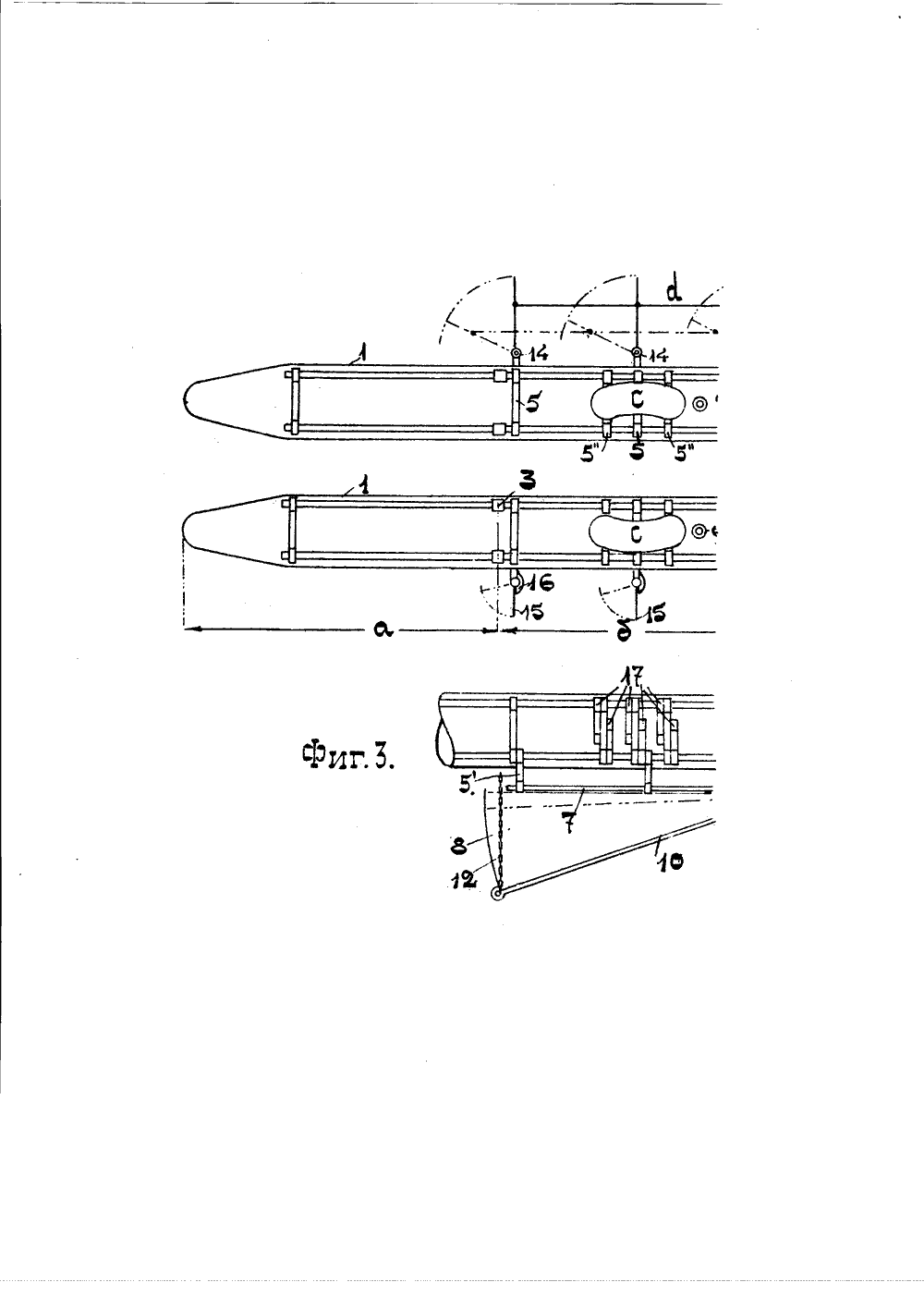

)ъ2917 м л АТЕНТ НА ИЗОБРЕТЕНИЕ ОПИСАНИ ж для хождени во патенту Б. В. Яхимовича, заявленному 28 мая 1924 года (заяв. свил.78361). мая 1927 года. Действие патентот 15 сентября 1024 года. ыдаче патента опубликовано 3 распространяется иа 15 ле Предлагаемые лыжи, состоящие из двух поплавков, предназначаются для хождения по воде при помощи весла или отталкивательных движений (по-очередных для каждой ноги) или при помощи винта с приводом от велосипеда.На фиг. 1 схематического чертежа изображен вид сверху на лыжи, на фиг, 2 - вид спереди лыж со скрепами, на фиг. 3 - вид сбоку скрепления по-плавков между собою и складного киля и на фиг. 4 и 5 - передача от ве-лосипеда на гребной винт.Оболочка 7 каждой лыжи сделана, из прорезиненной материи, имеетудлиненную форму (фиг. 1) и наду-вается воздухом в месте 2. Мягкаяоболочка заключена в жесткий раз-, борный каркас, составленный из трех частей а, б и в, соединяемых мчАта-ми. На часть в каркаса надевается, металлический щит 4. На продоль-ных трубах каркаса, при помощи обхватывающих муфт, вращаются скрепы 5, которые в местах б (фиг. 2) скрепляются продольным стержнем 7 (фиг. 3). Вспомогательные поперечные скрепы 5 ц поддерживают опорные для ног пластинки с, к которым прикрепляются ремнями ноги пользующегося лыжами. Для устойчивости лыжи снабжаются складным килем 8 (фиг. 2 и 3) и боковыми парусами 9 (фиг. 1 и 2). Поворотный стержень 70 складного киля опускается действием пружины 11, а при натяжении троса 12 он занимает положение, показанное пунктиром. Складные боковые паруса 9 (показан парус у одной лыжи) состоят из шарнирного параллелограма, покрытого прорезиненной материей. При поворачивании рукоятки 13 (фиг. 2), средний стержень поворачивается окодо оси 14; при этом паруса свертываются или развертываются. При качке развернутые боковые паруса и руль будут препятствовать опрокидыванию, Трубы, образующие остов поплавков, связаны муфтами 3 и соединены поперечными изогнутыми скрепами 5, Кроме того, они имеют с нижней стороны остов подвески 5. Для перемещения при помощи отталкивательных движений служат боковые поворотные плавники 15 (фиг. 1 и 2). При отталкивательном движении плавники, снабженные упо рами 16 (фиг. 1), занимают положение, перпендикулярное к продольнои,оси лыжи; при обратном движенииплавники поворачиваются около осей и )занимают положение, показанное,пунктиром, определяемое соответствующими упорами. Поворотные ду-,ги 17 служат для скрепления поплавков между собою посредством про-дольного стержня 18 (фиг. 4 и 5).Для поддерживания опор рамы велоси- ,педа служат перекладины 23 и подвески 19 и 19, насаженные на концыстержня 18 (фиг. 4). Через нижниевтулки подвесок проходит вал 20, который снабжен на одном конце гребным винтом, а на другом шестерней.Через подвеску 19 проходит проме-жуточный вал 21 с звездочкой 22 дляпередаточной от велосипеда цепи(фиг, 4 и 5). Рама велосипеда закрепляется к лыжам винтами 24, которыеснабжены натяжными приспособлениями. При помощи приводной цепи 25гфиг. у), движение передеегси нубче. (тому колесу 22, валу 20 и гребномувинту,ПРЕДМЕТ ПАТЕНТА.1. Лыжи для хождения по воде, состоящие из двух поплавков с мягкой оболочкой, заключенных в жесткий разборный остов с поворотными плавниками и складным килем, отличающиеся тем, что образующие остов поплавков трубы а, б, в, связываемые муфтами 3, соединены поперечными изогнутыми скрепами 5 и имеют, кроме того, с нижней стороны остова подвески 5 для верхнего стержня 7 выдвижного киля, а со стороны, обращенной к другому поплавку - поворотные дуги 17 для скрепления поплавков между собою посредством продольного стержня 18 (фиг. 1 - 3, 5).2. При указанных в п. 1 лыжах применение боковых плавников из трех стержней 9, поворотных на осях 14 и снабженных рукояткою 13, соединительной тканью и продольной тягой д между стержнями, (фиг. 1 и 2).3. При указанных в и. 1 лыжах применение вспомогательных поперечных скреп 5, поддерживающих опорную для ног пластинку с (фиг, 1).4. При указанных в и. 1 лыжах, применение перекладин 23, с целью поддерживания опор для рамы велосипеда, закрепляемой вантами 24, и подвесок 19 и 19 к стержню 18 для вала 20 гребного винта и промежуточного вала 21 с звездочкой 22 для передаточной от велосипеда цепи (фиг. 3.4 и 5).
