Беспрогибный вал для машин, обрабатывающих материал давлением
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 289161
Авторы: Рулонно, Специальное
Текст

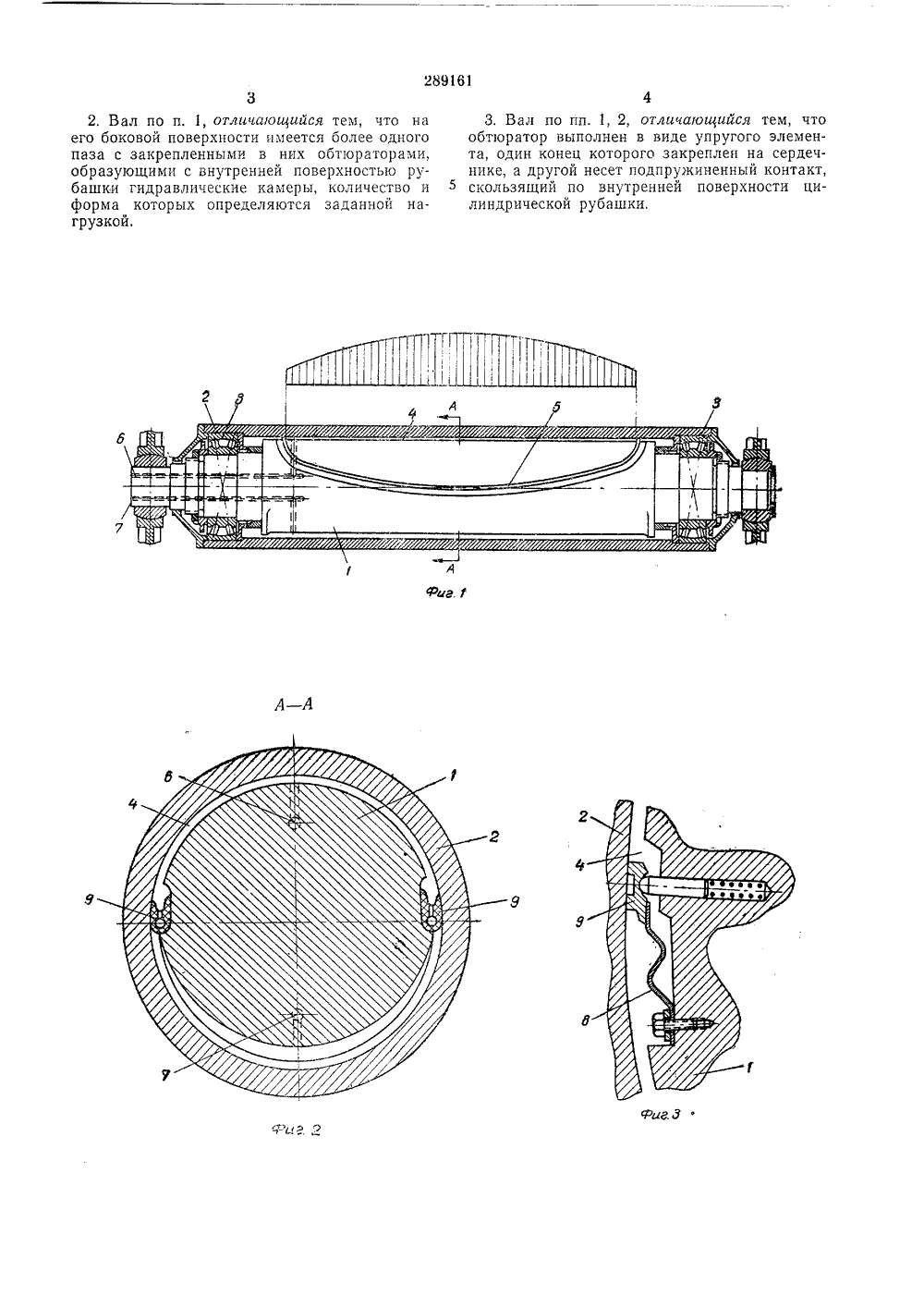

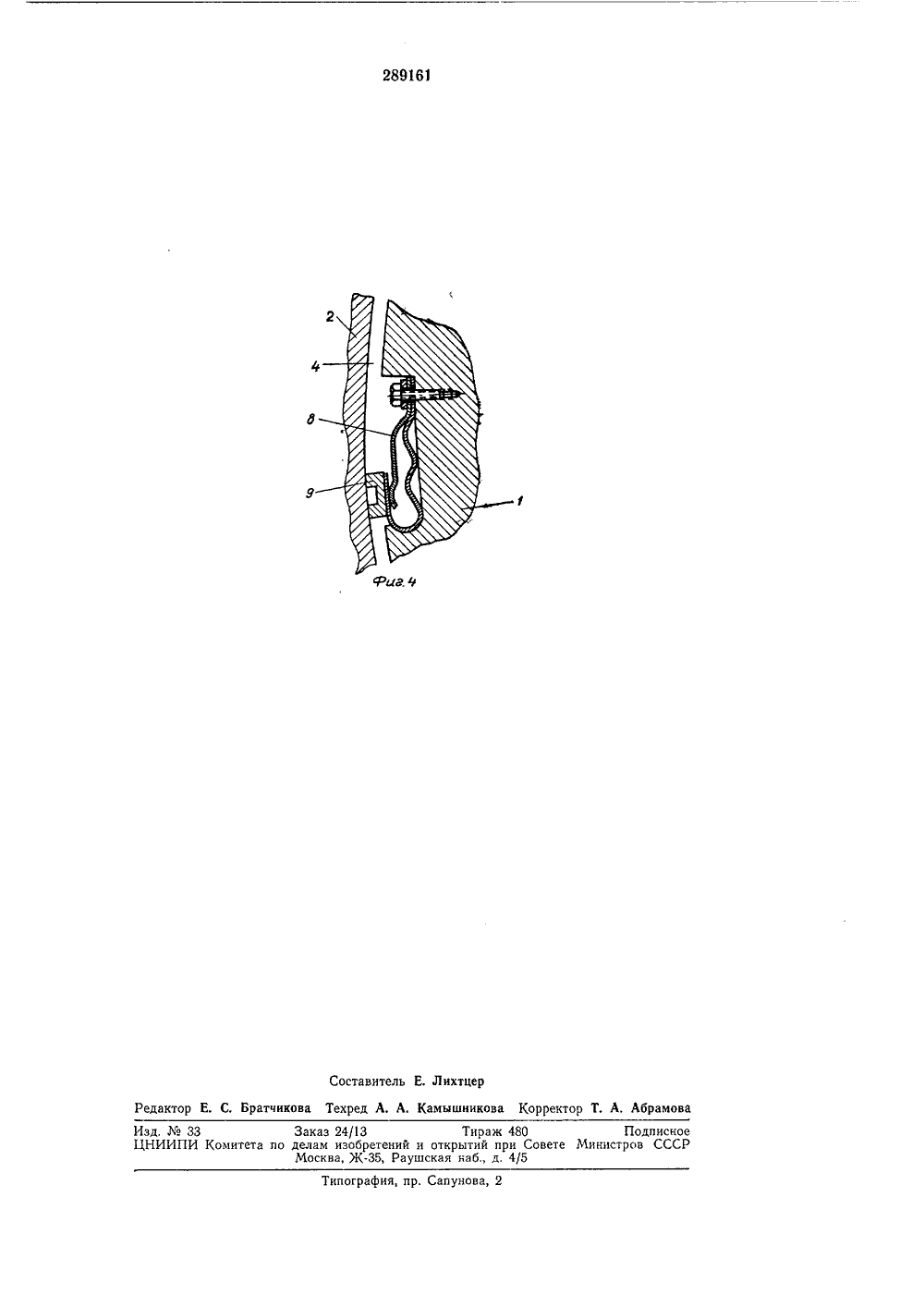

О П И С А Н И Е 2896ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сова Советскик Социалистичвокиз РеспубликЗависимое от авт. свидетельстваМПК Р 21 д 1(00В Обс 15100 Заявлено 28, Ч,1969 ( 1326166/28-12)с присоединением заявкиПриоритет Комитет по делам изобрвтеииЯ и аткрытиЯ ари Совете Миииетров СССРУДК 677.057.615(088,8) Опубликовано 08,Х 1,1970. Бюллетень1 за 1971 Дата опубликования описания 5.11.1971И. П. Абардовский Заявитель Специальное конструкторское бюро по оборудованию для производства асбестоцементных изделий и рулонно-кровельных материалов БЕСПРОГИБНЫЙ ВАЛ ДЛЯ МАШИН, ОБРАБАТЫВАЮЩИХ МАТЕРИАЛ ДАВЛЕНИЕМИзобретение относится к деталям машин, обрабатывающих материал давлением.Известен беспрогибный вал, содержащий цилиндрическую рубашку, установленную на неподвижном сердечнике, имеющем на боковой поверхности паз, в котором закреплен обтюратор.Однако такой вал не позволяет уравновешивать любую заданную эпюру нагрузки,Для уравновешивания любой заданной эпюры нагрузки и упрощения конструкции уплотнительного устройства на боковой поверхности сердечника выполнен паз по замкнутому контуру, который с закрепленным в нем упругим обтюратором образует гидравлическую камеру. При этом количество и форма камер определяются приложенной нагрузкой.На фиг, 1 изображен описываемый вал, продольный разрез; на фиг. 2 - разрез по А - А на фиг. 1; на фиг. 3, 4 - конструктивные выполнения обтюратора.Беспрогибный вал содержит невращающийся сердечник 1, рубашку 2, вращающуюся на подшипниках 3, В полости 4 между сердечником и внутренней поверхностью рубашки криволинейнозамкнутым обтюратором б образована одна или несколько гидравлических камер, соединенных каналами б через сердечник с гидросистемой. Для удаления жидкости, поцавшей из камер в полость 4, имеется канал 7. Обтюратор состоит из пружинящего элемента 8, закрепленного в пазу сердечника, и скользящего контакта 9, пришлифованного к внутренней поверхности рубашки вала. Скользящий контакт может иметь один или несколько трущихся поясков.Жесткость цилиндрической рубашки 2 и жесткость сердечника 1 характеризуются отношением 0,6: 2,5.10 Воспринимаемая рубашкой вала внешняянагрузка в соответствии с подобранной эпюрой противодавления рабочей жидкости разгружается этой жидкостью на сердечник вала. При этом рубашка вала не испытывает значитель ных изгибающих усилий, что обеспечивает равномерность распределения удельного давления по длине вала. Предмет изобретения20 1. Беспрогибный вал для машин, обрабатывающих материал давлением, содержащий ци- линдрическую рубашку, установленную на неподвижном сердечнике, имеющем на боковой поверхности паз. в котором закреплен обтюра тор, отличающийся тем, что, с целью уравновешивания любой заданной эпюры нагрузки и упрощения конструкции уплотнительного устройства, паз на боковой поверхности сердечника выполнен по замкнутому онтчру, 30 а обтюратор выполнен упругим.2. Вал по п. 1, отличающийся тем, что на его боковой поверхности имеется более одного паза с закрепленными в них обтюраторами, образующими с внутренней поверхностью рубашки гидравлические камеры, количество и форма которых определяются заданной нагрузкой,3, Вал по пп. 1, 2, отличающийся тем, что обтюратор выполнен в виде упругого элемента, один конец которого закреплен на сердечнике, а другой несет подпружиненный контакт, скользящий по внутренней поверхности цилиндрической рубашки,289163Риг. ФСоставитель Е. Лихтцер Редактор Е. С. Братчикова Техред А. А. Камышникова Корректор Т, А. Абрамова Изд.33 Заказ 24/13 Тираж 480 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
СмотретьЗаявка
1326166
Специальное конструкторское бюро оборудованию производства асбестоцементных изделий, рулонно кровельных материалов
МПК / Метки
МПК: D06C 15/00, D21G 1/00
Метки: беспрогибный, вал, давлением, материал, машин, обрабатывающих
Опубликовано: 01.01.1971
Код ссылки
