Многоштифтовый прибор для определения эпюры давлений noplllhebbsx колец
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

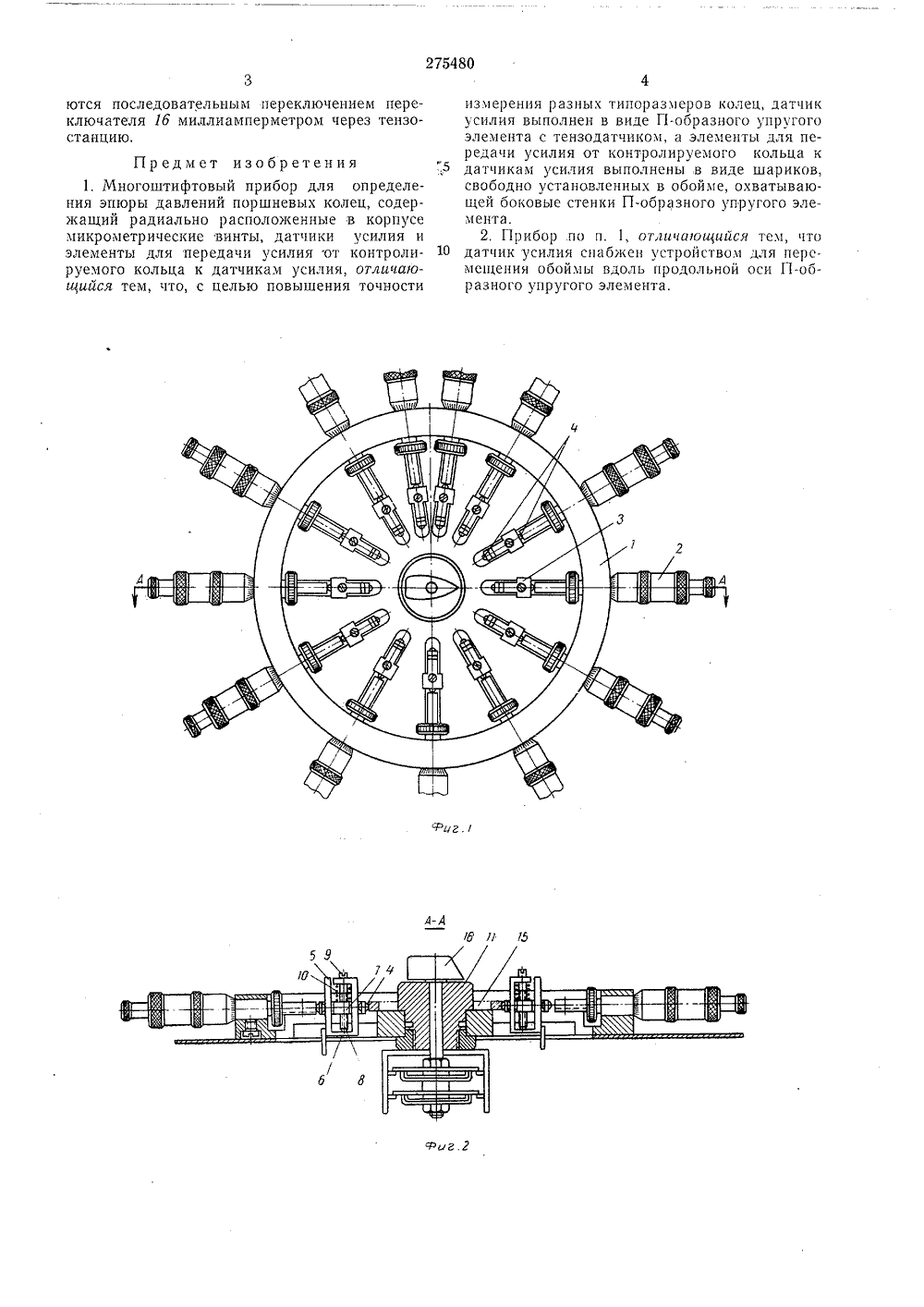

7548 оюз СоеетскизциалистическиРеспублик ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельствал. 421.Х 1,1968 ( 128284 аявлен рисоединенпем заявкиПК 6 011 о ит Номитет по ае изобретении н открытий при Сосете Министров СССРУДК 531.787(088,8). публиковано 03.711.1970. Бюллетень22 Х.1970 ага опу икования описания Авторыизобретения 3, Г, Емец, Л. А. Рабинович и Г. П. Слаба вастопольский приборостроительный инстит Заявитель МНО ГОШТИФТОВЬ 1 Й ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ ЭП 1 ОРЬ 1 ДАВЛЕНИЙ ПОРИНЕВЬХ КОЛЕЦе 7, охватывающей боковые упругого элемента. Датчик устройством 8 для перемедоль продольной оси П-обэлемента б, содержащего 10,новленпых в оооим стенки П-образного усилия 3 снабжен щения обоймы 7 в 5 разного упругоговинт 9 с пружиной В известном многоштифтовом приборе для определения эпюры давлений поршневых колец содержатся радиально расположенные в корпусе микрометрические винты, датчики усилия и элементы для передачи усилия от контролируемого кольца к датчикам усилия.Предлагаемый прибор отличается от известных тем, что, с целью повышения точности измерения разных типоразмеров колец,датчик усилия выполнен в виде П-образного упругого элемента с тензодатчиком, а элементы для передачи усилия от контролируемого кольца к датчикам усилия выполнены в виде шариков, свободно установленных в обойме, охватывающей боковые стенки П-образного упругого элемента.Кроме того, датчик усилия снабжен устройством для перемещения обоймы вдоль продольной оси П-образного упругого элемента.На фиг. 1 схематично изображен описываемый прибор, вид сверху; на фиг, 2 - разрез по А - А на фиг, 1; на фиг, 3 - кольцо-калибр.Прибор содержит корпус 1, радиально расположенные микрометрические винты 2, датчики усилия 3 и элементы 4 для передачи усилия от контролируемого кольца к датчикам усилия.Датчик усилия 3 выполнен в виде П-образного упругого элемента б с тензодатчиком б, а элементы 4 - в виде шариков, свободно устаВ центре корпуса 1 имеется ось 11, на которую устанавливается отверстием кольцо-ка либр 12, имеющее пазы 18, расположенные поокружности соответственно положению каждого измерительного элемента, и толкатели 14 с пружинами и винтами. Перед измерением производится настройка измерительных элемен тов на чувствительность измеряемых сил путем изменения точки приложения силы к П-образному упругому элементу вращением винта 9. Поршневое кольцо 15, обжатое до номинального диаметра, вместе с кольцом-калибром ус танавливается на ось 11, затем усилием винта2 элементы 4 для передачи усилия от контролируемого кольца к датчикам усилия устанавливаются с одинаковым минимальным контактным усилием по периметру кольца. После 25 кольцо-калибр под действием пружин приподнимается, а поршневое кольцо остается свободно опирающимся на шарики элементов 4. Усилие от кольца передаегся через шарики на П-образные упругие элементы, и зафиксиро ванные тензодатчиками напряжения определя 275480ются последовательным переключением переключателя 1 б миллиамперметром через тензостанцию.Предмет изобретения1, Многоштифтовый прибор для определения эпюры давлений поршневых колец, содержащий радиально расположенные в корпусе микрометрические винты, датчики усилия и элементы для передачи усилия от контролируемого кольца к датчикам усилия, отличающийся тем, что, с целью повышения точности измерения разных типоразмеров колец, датчик усилия выполнен в виде П-образного упругого элемента с тензодатчиком, а элементы для передачи усилия от контролируемого кольца к датчикам усилия выполнены в виде шариков, свободно установленных в обойме, охватывающей боковые стенки П-образного упругого элемента.2. Прибор по и, 1, отличающийся тем, что 10 датчик усилия снабжен устройством для перемещения обоймы вдоль продольной оси П-образного упругого элемента.275480 б Составитель Т. Ефремова мышникова Корректор М. П. Ромашова едактор Г. Гончарова Техред Типография, пр. Сапунова, 2 Заказ 2894,12 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 45
СмотретьЗаявка
1282848
Г. Емец, Л. А. Рабинович, Г. П. Слаба Севастопольский приборостроительный институт
МПК / Метки
МПК: G01L 5/00
Метки: noplllhebbsx, давлений, колец, многоштифтовый, прибор, эпюры
Опубликовано: 01.01.1970
