Сигнализатор предельных уровней плохосыпучих

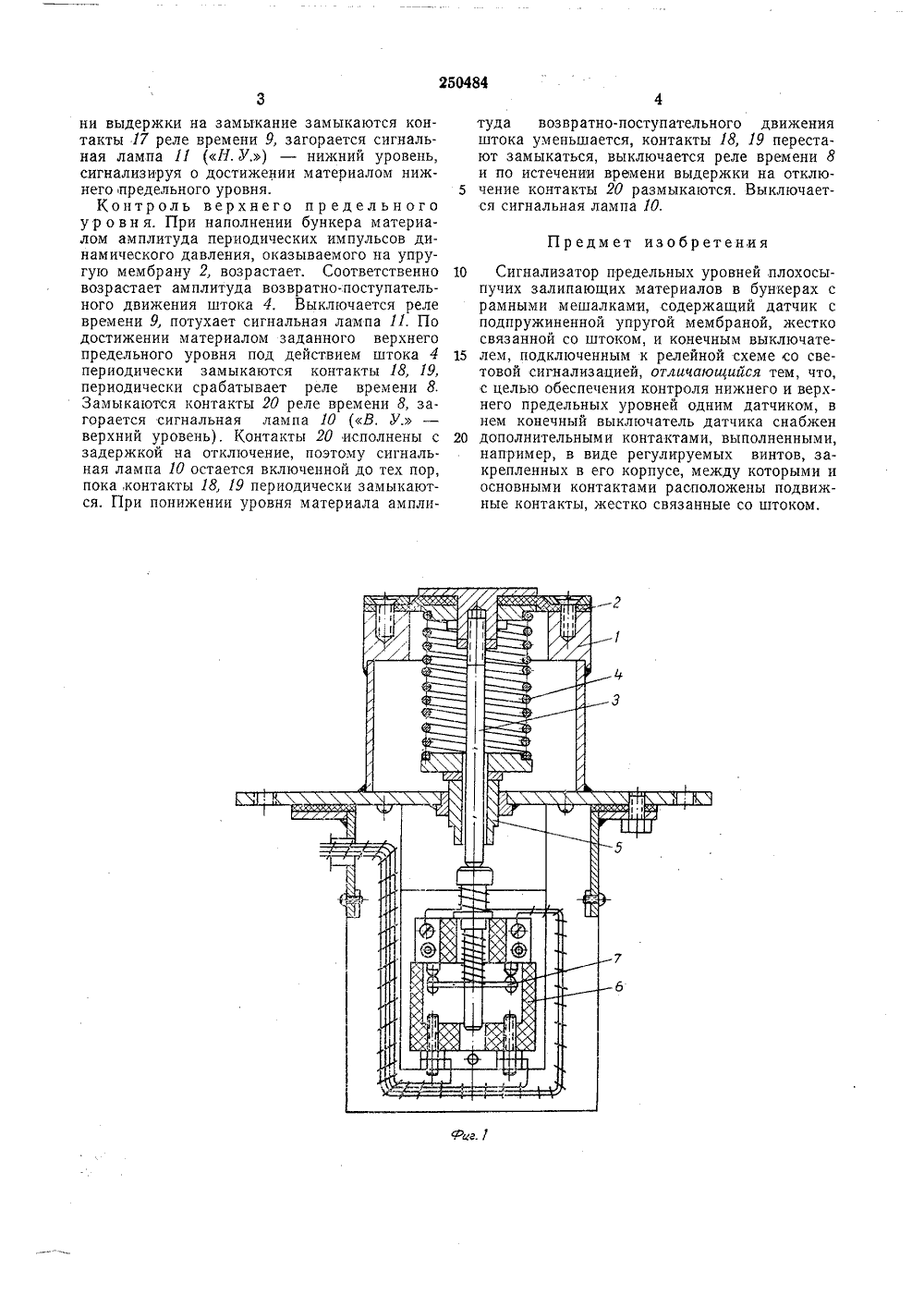

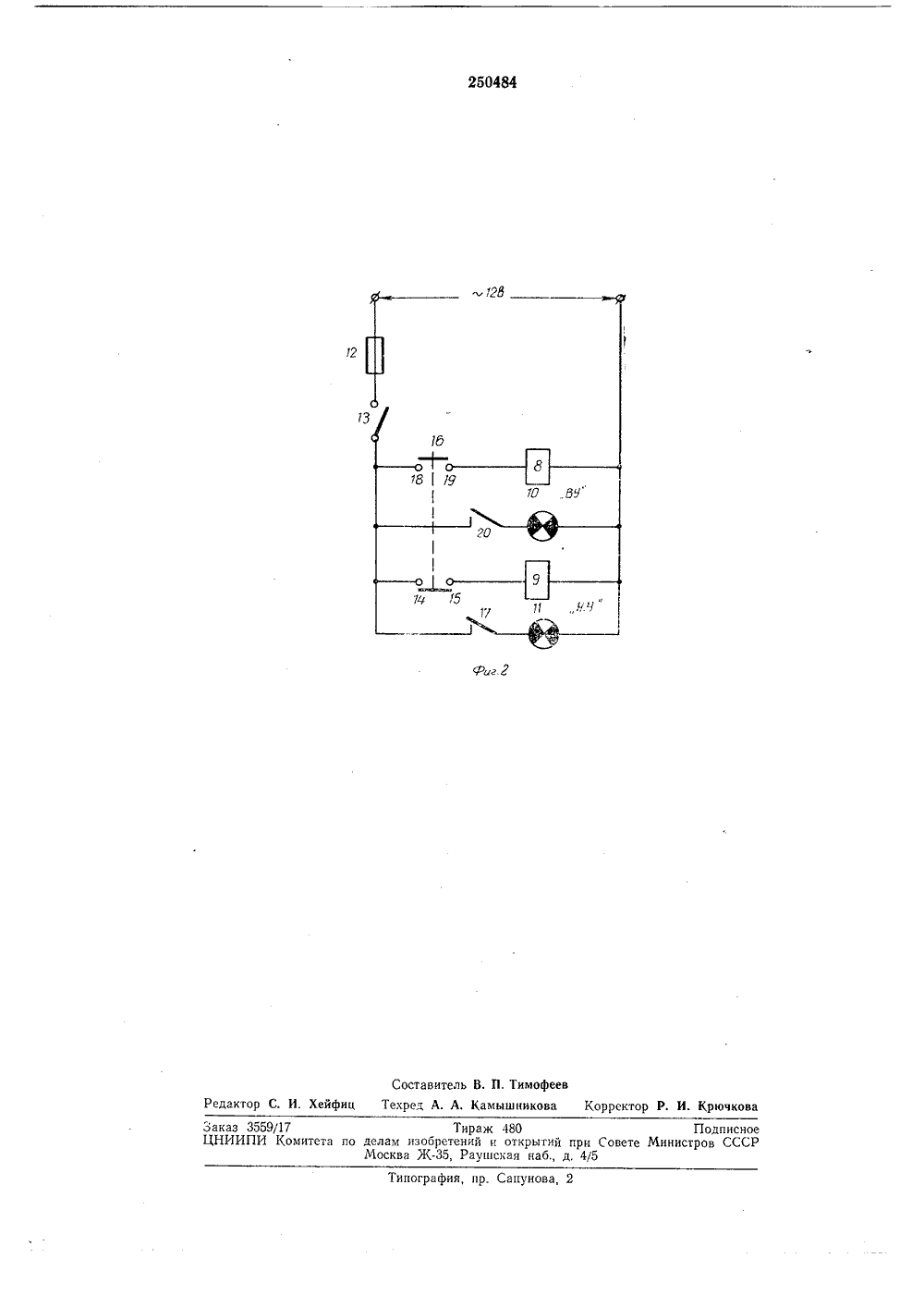

250484 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетскиз Социзлистическиз Ресоуолмкависимое от авт. свидетельствааявлено 12,Ч.1968 (М 1245369/18-10 Кл. 42 е, 37 рисоединением заявкиМПК б 011УДК 681,128.9(088,8) Приоритет Комитет со аелам зосретений и открытийбликовано 12,Ч 111.1969. Бюллетеньа опубликования описания 19.1.1970 Совете Министр СССР Авторыизобретен, Х, Главатских, В. И, Глезин, Г Крамаренк анов и Заяви ИГНАЛИЗАТОР ПРЕДЕЛЬНЫХ УРОВНЕЙ ПЛОХОСЫПУ ЗАЛИПАЮЩИХ МАТЕРИАЛОВ В БУНКЕРАХ С РАМНЫМИ МЕШАЛКАМИИзвестные сигнализаторы предельных уровней плохосыпучих залипающих материалов в бункерах с рамными мешалками содержат датчик с подпружиненной упругой мембраной, жестко связанной со штоком, и конечным выключателем и электрическую схему световой или звуковой сигнализации,При загрузке емкости мембрана прогибается и замыкает контакты конечного выключателя. Включается сигнальная машина или. электрический звонок, извещая о достижении материалом заданного верхнего уровня.Однако известные сигнализаторы не применяются для сигнализации верхнего предельного уровня плохосыпучих материалов из-за налипания материала к мембране и наличия периодических импульсов динамического давления, которые воздействуют на упругую мембрану со стороны рамной мешалки при перемешивании материала,В предлагаемом сигнализаторе конечный выключатель датчика снабжен дополнительными контактами, выполненными, например, в виде регулируемых винтов, закрепленных в его корпусе, между которыми и основными контактами расположены подвижные контакты, жестко связанные со штоком,Такое выполнение дает возможность контролировать нижний и верхний предельные уровни одним датчиком,На фиг. 1 схематически представлена конструкция датчика предложенного сигнализатора; на фиг. 2 - электрическая релейная схема сигнализации.5 Датчик представляет собой механическоеустройство, состоящее из корпуса 1, в котором размещены резиновая мембрана 2, шток 3, возвратная пружина 4 и гайка Б для регулирования ее усилия, конечный выключатель 10 б и подвижные контакты 7.Электрическая схема состоит из реле времени 8 и 9, сигнальных ламп 10 и 11, предохранителя 12, выключателя 13 и соединительных проводов. Схема смонтирована в отдель ном корпусе и питается переменным током напряжением 12 в.Устройство работает следующим образом.Контроль нижнего предельногоу р о в н я. При разгрузке материала уровень 20 его падает, амплитуда периодических импульсов динамического давления на упругую мембрану пропорционально уменьшается.Когда уровень материала достигает местаустановки датчика, упругая мембрана пере стает испытывать импульсы динамическогодавления и, соответственно, шток прекращает свое возвратно-поступательное движение. При этом положении штока 3 замыкаются контакты 14, 15 конечного выключателя 1 б, срабач 0 тывает реле времени 9 и по истечении време 250484ни выдержки на замыкание замыкаются контакты 11 реле времени 9, загорается сигнальная лампа 11 (Н. У.) - нижний уровень, сигнализируя о достижении материалом нижнего предельного уровня.Контроль верхнего предельного у р о в н я. При наполнении бункера м атериалом амплитуда периодических импульсов динамического давления, оказываемого на упругую мембрану 2, возрастает. Соответственно возрастает амплитуда возвратно-поступательного движения штока 4, Выключается реле времени 9, потухает сигнальная лампа 11. По достижении материалом заданного верхнего предельного уровня под действием штока 4 периодически замыкаются контакты 18, 19, периодически срабатывает реле времени 8. Замыкаются контакты 20 реле времени 8, загорается сигнальная лампа 10 (В. У. верхний уровень). Контакты 20 исполнены с задержкой на отключение, поэтому сигнальная лампа 10 остается включенной до тех пор, пока, контакты 18, 19 периодически замыкаются. При понижении уровня материала амплитуда возвратно-поступательного движения штока уменьшается, контакты 18, 19 перестают замыкаться, выключается реле времени 8 и по истечении времени выдержки на отклю чение контакты 20 размыкаются. Выключается сигнальная лампа 10. Предмет изобретения10 Сигнализатор предельных уровней плохосыпучих залипающих материалов в бункерах с рамными мешалками, содержащий датчик с подпружиненной упругой мембраной, жестко связанной со штоком, и конечным выключате лем, подключенным к релейной схеме со световой сигнализацией, отличающийся тем, что, с целью обеспечения контроля нижнего и верхнего предельных уровней одним датчиком, в нем конечный выключатель датчика снабжен 20 дополнительными контактами, выполненными,например, в виде регулируемых винтов, закрепленных в его корпусе, между которыми и основными контактами расположены подвижные контакты, жестко связанные со штоком.250484 Составитель В. П. ТимофеевС. И. Хейфиц Техред А. А. Камышникова Корректор Р, И. Крючков Реда пография, пр. Сапунов Заказ ЦНИИ 559/17И Ком Тираж 480та по делам изобретений н открытий при СовМосква Ж.35, Раушская наб., д, 4/5 Подписн инистров ССС
