Сумматор по модулю три
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1830528
Автор: Супрун
Текст

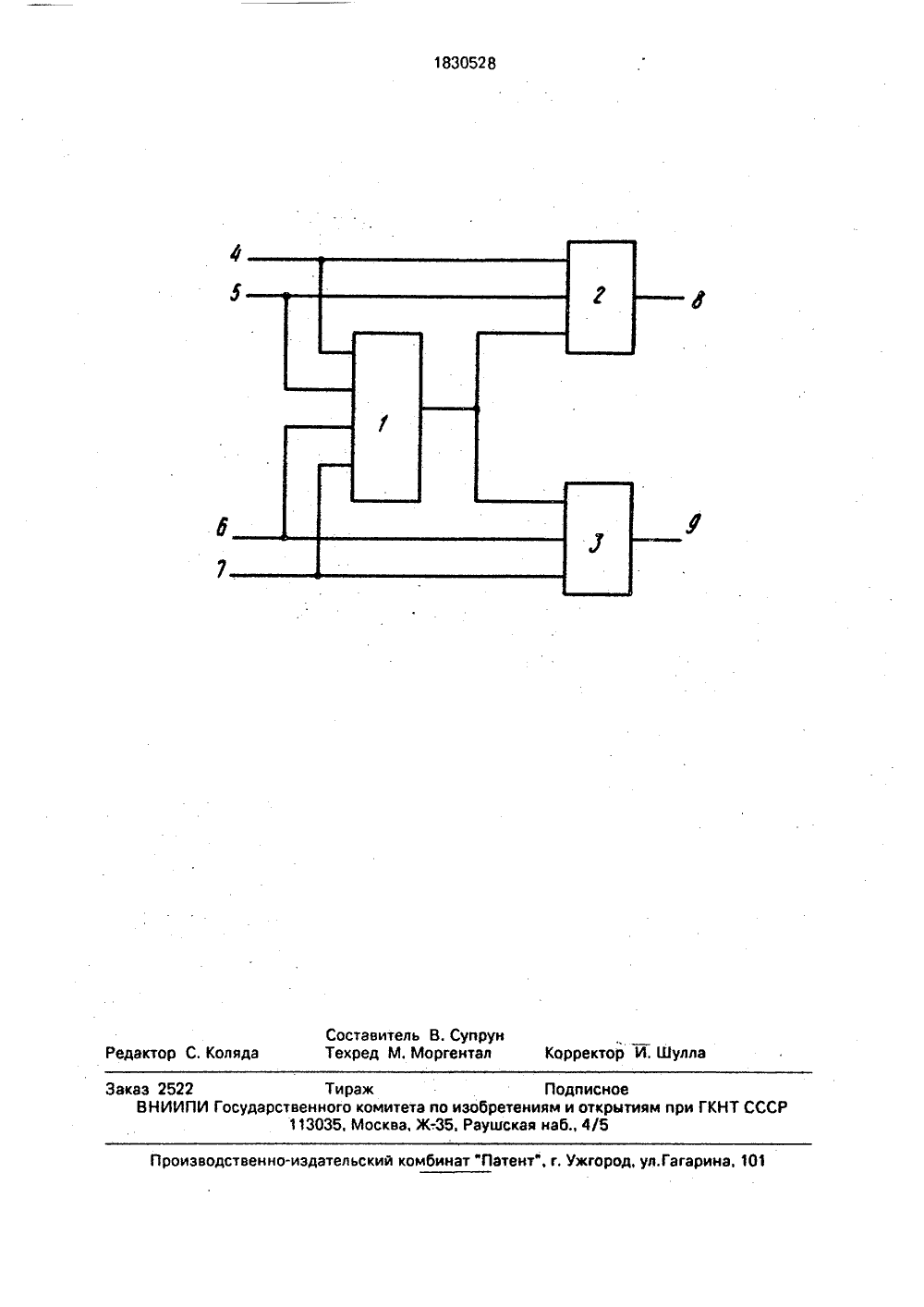

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 19) ( 830528 1)5 6 7/4 ЕНИ СВИДЕТЕЛЬСТ ОРСК У задаюодами Х ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(71) Белорусский государственный университет им. В,И,Ленина(56) Авторское свидетел ьство СССР В 1381488, кл. 6 06 Р 7/49, 1986,(опубл. 1988)Авторское свидетельство СССР М 1564613, кл, 6 06 Р 7/49, 1988 (опубл.1990).(54) СУММАТОР ПО МОДУЛЮ ТРИ (57) Изобретение относится к области вычислительной техники и микроэлектроники и предназначено для систем контроля, применяемых в автоматике и вычислительной технике. Цель изобретения - упрощение конструкции и повышение быстродействия сумматора по модулю три. Поставленная Изобретение относится к вычислительной техники и микроэлектроники и предназначено для систем контроля, применяемых в автоматике и вычислительной технике.Цель изобретения - упрощение сумматора по модулю три.На чертеже представлена схема сумматора по модулю три.Сумматор по модулю три содержит ма-. жоритарный элемент с порогом два 1, два элемента ИСКЛЮЧАЮЩЕЕ ИЛИ 2 и 3, четыре входа 4, 5, 6 и 7, два выхода 8 и 9.Сумматор работает следующим образом.Суммируемые операнды Х и тся двухраэрядными двоичными к цель достигается тем, что сумматор по модулю три с приводимыми операндами содержит мажоритарный элемент с порогом два, два элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, четыре входа и два выхода. Сложность сумматора по числу входов логических элементов равна 10, а быстродействие, определяемое глубиной схемы, равно 2 г, где т - задержка на вентиль. Сумматор работает следующим образом. На входы поступают двоичные переменные х 1, у 1,х 2, у 2, представляющие собой младшие и старшие разряды суммируемых операндов Х и У соответственно; на выходах реализуются логические функции 21 и Е 2, где Ъ - младщий разряд, а Е 2 - старший разряд операнда Е и Л = Х+ У (п 1 об 3). 1 ил., 1 табл,=х 2 х 1, У = у 2 у 1, где х 1, у 1 - младшие разряды операндов, а х 2, у 2 - старшие разряды операндов, т,е. Х=х 12 х 2 и У = у 1+ 2 у 2.В соответствии с выбранным модулем Р = 3 каждый операнд может принимать следующие значения: 0 (00), 1 (01) и 2 (10). Результатом работы сумматора по модулю три является операнд Е, заданный двухразрядным кодом 7 - 22 р, где Е = г 1+ 222.На входы 45 сумматора псдаются значения младших разрядов операндов х 1 и у 1 соответственно: на входы 6, 7 - значения старших разрядов операндов х 2 и у 2 соответственно; на выходе 8 реализуется младщий разряд г 1, а на выходе 9- старший разряд 22 операнда Е, где Е - Х + У (п)об 3)., Кол а при ГКНТ СС роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагари Заказ 2522 Тираж ВНИИПИ Государственного коми 113035, МоскПодписноеа по изобретениям и открытиЖ. Раушская наб 4/5
