Адсорбционный аккумулятор теплоты

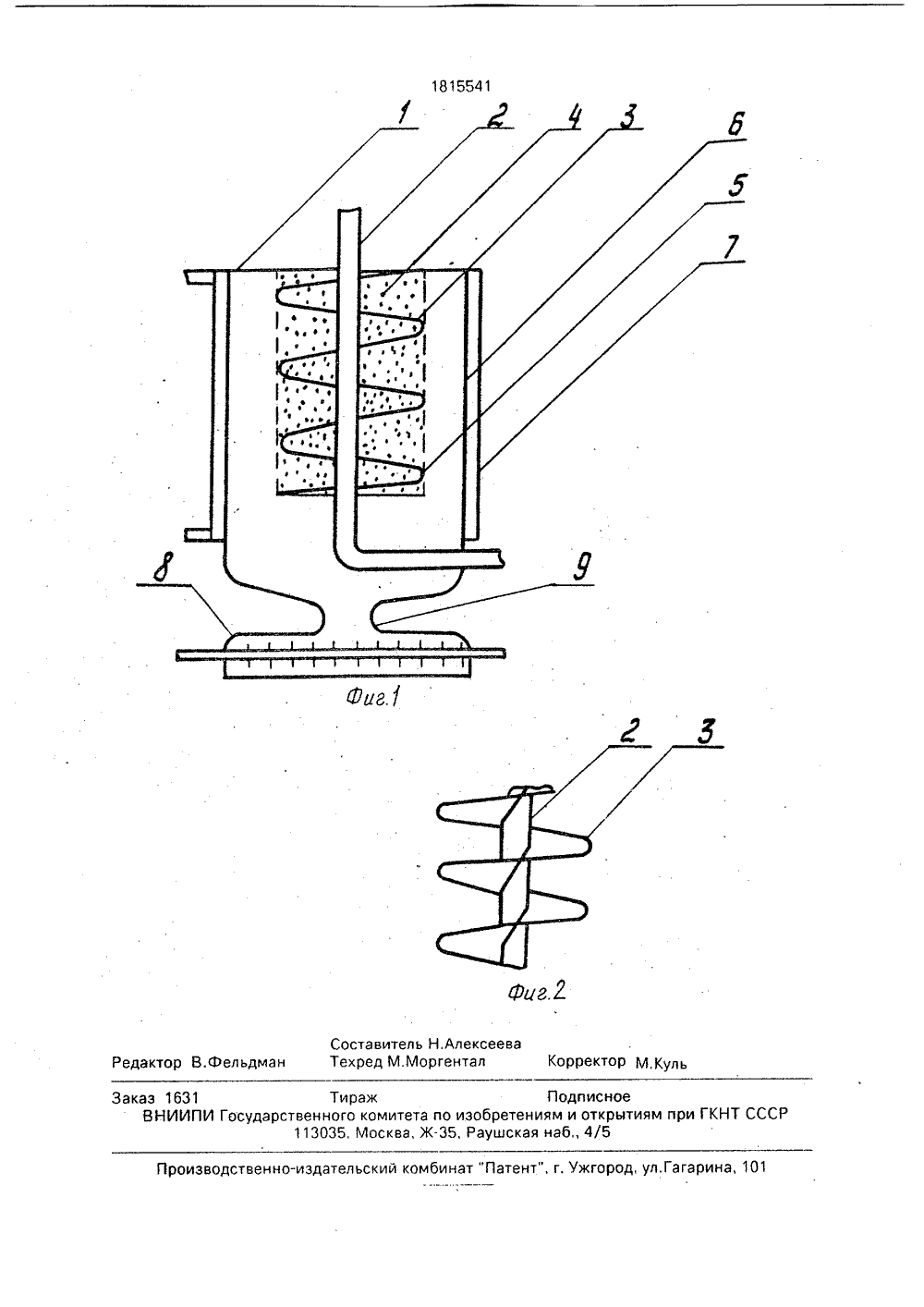

союз соВетскихсоциАлистическихРЕСПУБЛИК ГОСУДАРСТВЕННОЕ ВЕДОМСТВО СССР (ГОСПАТЕНТ СССР) ПАТЕНТ ИЕ ИЗОБРЕТЕНИЯ ОПИСАК АВТОРСК СВИ ЛЬСТВУ изики АН Ра 7.МУЛЯТОР ие может ке, в проятора тепновляемых энергоре- устройство(71) Институт технической теплофУССР, мышленности в качестве аккумуллоты от альтернативных возобисточников энергии, вторичныхсурсов. Сущность изобретения; Изобретение относится к гелиотехнике, в частности к холодильным и морозильным установкам, работающим от альтернативных возобновляемых источников энергии,Целью изобретения является снижение тепловой инерционности и повышение надежности реактора адсорбционно-десорбционного типа цилиндрической формы,На фиг,1 показан адсорбционный аккумулятор теплоты, продольный разрез; на фиг,2 - фрагмент контурного изображения единого ребра профиля синусоиды.Адсорбционный аккумулятор теплоты содержит реактор адсорбционно-десорбционного типа 1 цилиндрической формы, по центру которого располагается гидравлический коктур 2, являющего осью единого реЫ 181554 Н 5 Р 25 В 17/08, 27/00, Р 24 Л 2 состоит из реактора адсорбционно-десорбционного типа цилиндрической формы, по центру которого расположен. гидравлический контур с ребрами, с здсорбентом, конденсатора, образованного охлаждающей рубашкой, расположенной по внешней поверхности реактора, и внутренней поверхностью реактора, испарителя в форме цилиндрического бака. через которь 1 й:проходит оребренный гидравлический контур, связанный с реактором суживающимся горлом, причем ребра выполнены в виде единого ребра профиля синусоиды с адсорбентом в полостях ребра, по внешнему контуру которого крепится ограничивающая сетка. осью которого является гидравлический контур. 2 ил. бра профиля синусоиды 3, обеспечивающего достаточную скорость теплротдачи от гранул сорбента 4, расположенного в полостях едикого ребра профиля синусоиды 3, по внешнему контуру которого крепится ограничивающая сетка 5, а также конденсатор 6, образовакный охлаждающей рубашкой 7; располагаемой по внешней поверхности реактора 1, и внутренней поверхностью реактора 1, и испаритель 8 в форме цилиндрического бака, через который проходит оребренкый гидравлический контур, связанный с реактором 1 суживающимся горлом 9,Реактор имеет цилиндрическую форму. выполнен из стали Ст.3, что обеспечивает компактность системы, ее воздухонепроницаемости и надежность. Гидравлическийконтур 2 приваривается к корпусу реактора1. Адсорбент 4 может быть цеолитом йаХили СаХ, или солью-хлорид кальция, В качестве хладагентэ в испарителе 8 используются пары воды. Гидравлический контур 2 иединое ребро профиля синусоиды 3 выполнены из стали Ст.З и приварены друг к другу,что обеспечивает необходимую интенсификацию теплопередачи от гранул адсорбента 104 к теплоносителю в гидравлическом контуре 2, а также необходимое время прогреваэдсорбента 4.По внешнему контуру единого ребрапрофиля синусоиды 3 крепится аграничивающая сетка 5, после чего происходит засыпка адсорбента 4 в полости единого ребра 3,ограниченных сеткой 5. Конденсатор 6 имеет цилиндрическую форму. состоящий из охлаждающей рубашки 7, привариваемой к 20внешней стенке реактора 1, выполнен изстали Ст.З. Испаритель 8 выполнен в виде: цилиндрического бака с оребренным гидравлическим контуром из стали Ст.З, привариваемой к реактору 1 через суживающееся 25горло 9,Работа адсорбционного аккумуляторатеплоты осуществляется в двэ этапа.ПЕРВЫЙ ЭТАП, Пары адсорбента, например, воды подаются из испэрителя 8 в ЗОреактор 1 адсорбционно-десорбционноготипа 1 и поглощаются гранулами адсорбен-та 4, При этом в слое адсорбента выделяетсятеплота эдсорбции. передаваемая от гранулы к грануле, к единому ребру профиля синусоиды 3, ограничивающей сетке 5, ктеплоносителю в гидравлическом контуре 2.используемой для нужд потребйтеля,ВТОРОЙ ЭТАП, Теплота от теплоносителя внешнего источника теплоты передается через гидравлический контур 2 единому ребру профиля синусоиды 3, ограничивающей сетке 5, к гранулам адсорбента 4. При этом происходитдесорбция паров воды, которые конденсируются на внутренней поверхности реактора 1 при взаимодействии с охлаждающим теплоносителем в охлаждающей рубашке 7 конденсатора 6 с выделением теплоты конденсации, используемой для нужд потребителя. Конденсат стекает вниз по внутренней поверхности реактора 1 в испаритель 8 через суживающееся горло 9.Предлагаемое устройство обеспечивает необходимый режим работы за счет интенсификации теплообменных процессов, позволяет экономить топливо до 30, Предназначен для работы за счет энергии солнца или иных вторичных энергоресурсов, напрймер, бросового промышленного тепла низкого потенциала.Ф о рмула изобретения Адсорбционный. аккумулятор теплоты, содержащий реактор адсорбционно-десорбционного типа цилиндрической формы, по центру которого расположен гидравлический контур с ребрами, конденсатор, образованный охлаждающей рубашкой, расположенной по внешней поверхности реактора, и внутренней поверхностью реактора, а также испаритель в форме цилиндрического бака, через который проходит оребренный гидравлический контур, связанный с реактором суживающимся горлом, 0 т л и ч а ю щ и й с я тем, что, с целью снижения тепловой инерционности и повышения надежности, ребра. выполнены в виде единого полого ребра профиля сийусоиды с адсорбентом в полостях ребра, повнешнему контуру которого крепится дополнительно установленная ограничивающая сетха, при этом осью ребра является гидравлический контур,,Фельдман оРРектоР М Кул ак аказ 1631 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ С 113035, Москва, Ж, Раушская наб 4/5 оизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарин Состав Техред ель Н,Алексеева
