Способ изготовления съемных зубных протезов в неразъемной кювете

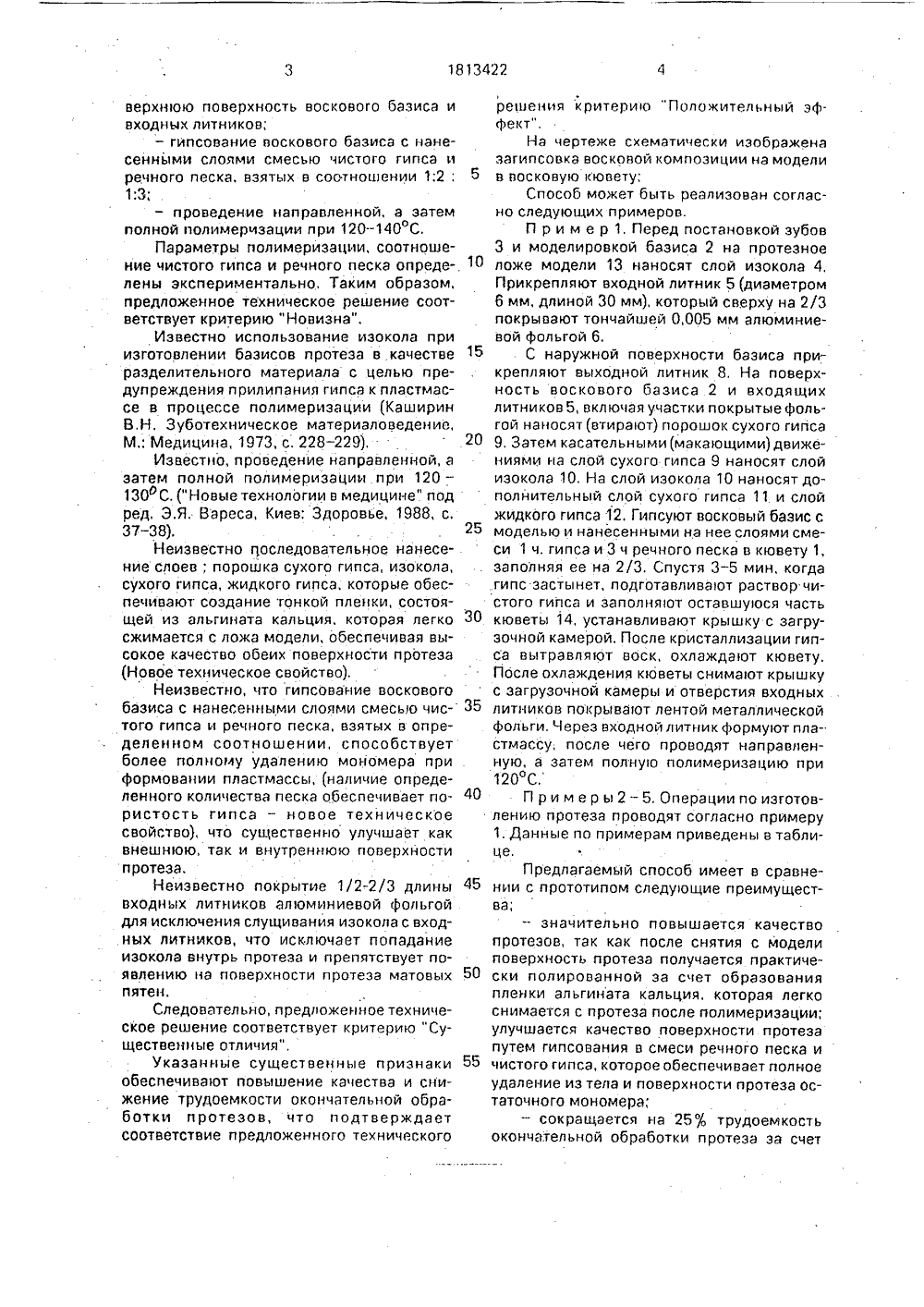

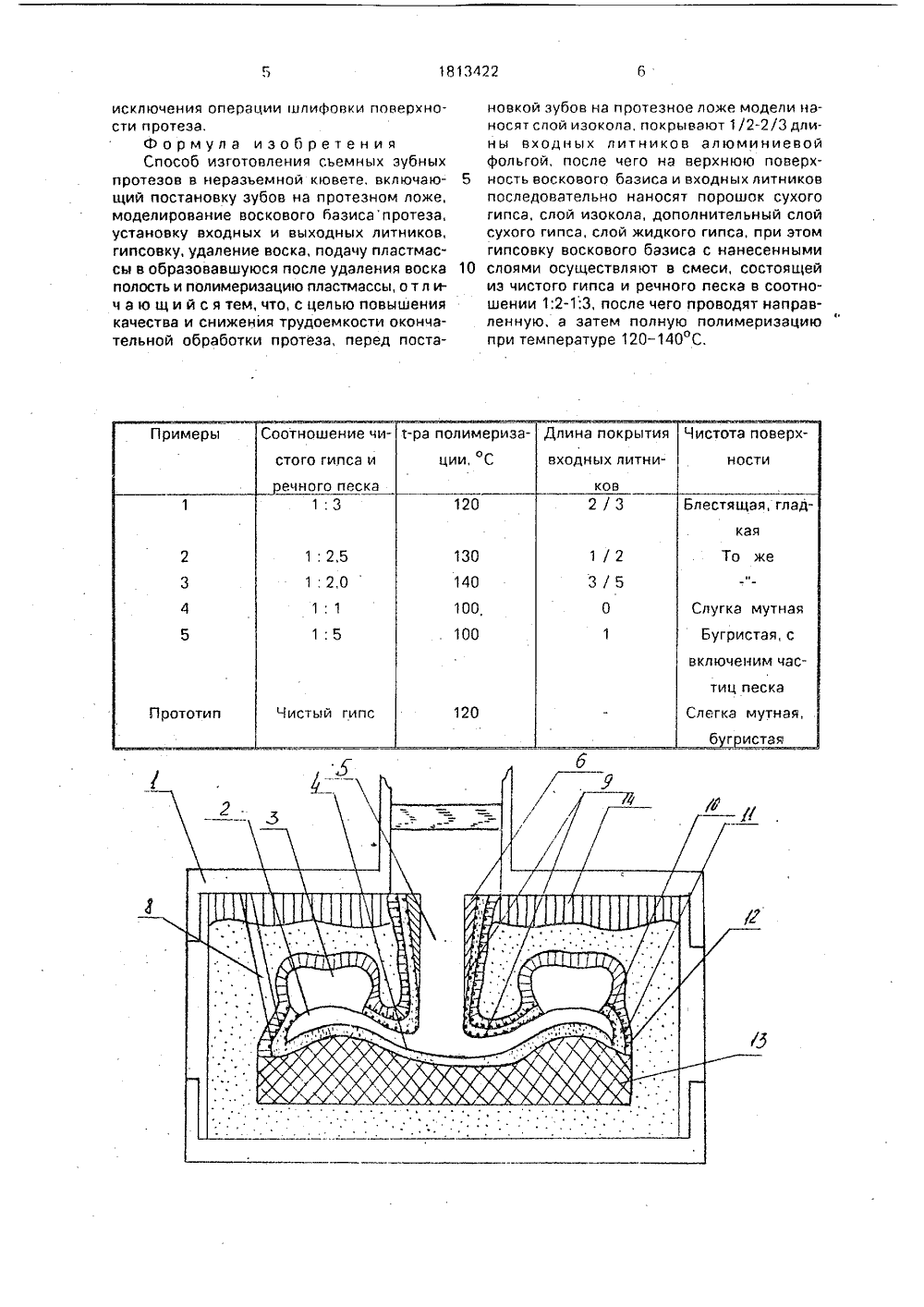

,Г "ЯДЬ ,," ТЕНИ ЛЬСТВУ енный медицин о СССР 09, 1989, ЕНИЯ СЬЕМНЫХ НЕРАЗЬЕМНОЙ ост литников- пос слоя пора слоя сухо ГОСУДАРСТВЕ ННОЕ ПАТЕ 1 ТНОВЕДОМСТВО СССР(71) Львовский государсский институт(54) СПОСОБ ИЗГОТОВЛЗУБНЫХ ПРОТЕЗОВ ВКЮВЕТЕ(57) Изобретение относится к медицине, в частности к ортопедической стоматологии. Сущность изобретения: способ изготовления съемных зубных протезов в неразъемной кювете заключается в постановке зубов,Изобретение относится к медицине, в чаСтности к ортопедической стоматологии.Цель изобретения - повышение качества и снижение трудоемкости окончательной обработки протеза. "Поставленная цель достигается тем, что в способе изготовления съемных зубных протезов, заключающемся в постановке зубов, моделировке воскового базиса, установке входных и выходных литников, гипсовании, вытравливании воска, полимеризации пластмассы, согласно изобретению, перед постановкой зубов на протезное ложе модели наносят слой изокола, 1/2-2/3 длины входных литников покрывают алюминиевой фольгой, на верхнюю поверхность воскового базиса и входных литников последовательно наносят порошок сухого гипмоделировке воскового базиса, установке входных литников, гипсовании, вытравлении воска, полимеризации пластмассы, При этом перед подстановкой зубов на протезное ложе модели наносят слой изокола, 1/2 - 2/3 длины входных литников покрывают алюминиевой фольгой, на верхнюю поверхность воскового базиса и входных литников последовательно наносят порошок сухого гипса, слой изокола, дополнительный слой сухого гипса, слой жидкого гипса, при этом гипсование воскового базиса с нанесенными слоями проводят смесью чистого гипса и речного песка, взятых в со- . отношении 1;2; 1;3, после чего проводят направленную, а затем полную полимеризацию при 120 - 140 ОС. са, слой изокола, дополнительный слой сухого гипса, слой жидкого гипса, при этом гипсование воскового базиса с нанесенными слоями проводят смесью чистого гипса и речного песка, взятых в соотношении 1:2, 1:3, после чего проводят направленную, а затем полную полимеризацию при 120- 140 ОС.Существенными отличительными от прототипа признаками предлагаемого способа являются:- нанесение слоя изокола перед и ановкой зубов на модель- покрытие 1/2 - 2/3 длины входныхалюминиевой фольгой;ледовательное нанесение слоев: шка сухого гипса, слоя изокола, го гипса, слоя жидкого гипса наверхнюю поверхность воскового базиса и входных литников;- гипсование воскового базиса с нанесенными слоями смесью чистого гипса и речного песка, взятых в соотношении 1;2;1:3;- проведение направленной, а затем полной полимеризации при 120-140 С,Параметры полимеризации, соотношение чистого гипса и речного песка определены экспериментально, Таким образом, предложенное техническое решение соответствует критерию "Новизна",Известно использование изокола при изготовлении базисов протеза в качестве разделительного материала с целью предупреждения прилипания гипса к пластмассе в процессе полимеризации (Каширин В,Н. Зуботехническое материаловедение, М.: Медицина, 1973, с. 228-229),Известно, проведение направленной, а затем полной полимеризации при 120 - 130 С. (" Новые технологии в медицине" под ред, Э,Я. Вареса, Киев: Здоровье, 1988, с, 37 - 38),Неизвестно последовательное нанесение слоев: порошка сухого гипса, изокола, сухого гипса, жидкого гипса, которые обеспечивают создание тонкой пленки, состоящей из альгината кальция, которая легко сжимается с ложа модели, обеспечивая высокое качество обеих поверхности протеза (Новое техническое свойство).Неизвестно, что гипсование воскового базиса с нанесенными слоями смесью чистого гипса и речного песка, взятых в определенном соотношении, способствует более полному удалению мономера при формовании пластмассы, (наличие определенного количества песка обеспечивает пористость гипса - новое техническое свойство), что существенно улучшает как внешнюю, так и внутреннюю поверхности протеза.Неизвестно покрытие 1/2-2/3 длины входных литников алюминиевой фольгой для исключения слущивания изокола с входных литников, что исключает попадание изокола внутрь протеза и препятствует появлению на поверхности протеза матовых пятен.Следовательно, предложенное техническое решение соответствует критерию "Существенные отличия",Указанные существенные признаки обеспечивают повышение качества и снижение трудоемкости окончательной обработки протезов, что подтверждает соответствие предложенного технического решения критерию "Положительный эффект",На чертеже схематически изображенаэагипсовка восковой композиции на модели5 в восковую кювету;Способ может быть реализован согласно следующих примеров.П р и м е р 1, Перед постановкой зубов3 и моделировкой базиса 2 на протезное"0 ложе модели 13 наносят слой изокола 4,Прикрепляют входной литник 5 диаметром6 мм, длиной 30 мм), который сверху на 2/3покрывают тончайшей 0,005 мм алюминиевой фольгой 6.15 С наружной поверхности базиса прикрепляют выходной литник 8. На поверхность воскового базиса 2 и входящихлитников 5, включая участки покрытые фольгой наносят(втирают) порошок сухого гипса20 9. Затем касательными(макающими) движениями на слой сухого гипса 9 наносят слойиэокола 10, На слой изокола 10 наносят дополнительный слой сухого гипса 11 и слойжидкого гипса 12. Гипсуют восковый базис смоделью и нанесенньми на нее слоями смеси 1 ч, гипса и 3 ч речного песка в кювету 1,заполняя ее на 2/3. Спустя 3 - 5 мин, когдагипс застынет, подготавливают раствор чистого гипса и заполняют оставшуюся часть30 кюветы 14, устанавливают крышку с загрузочной камерой, После кристаллизации гипса вытравляют воск, охлаждают кювету.После охлаждения кюветы снимают крышкус загрузочной камеры и отверстия входных35 литников покрывают лентой металлическойфольги, Через входной литник формуют пластмассу, после чего проводят направленную, а затем полную полимеризацию при40 П р и м е р ы 2 - 5, Операции по изготовлению протеза проводят согласно примеру1, Данные по примерам приведены в таблице,Предлагаемый способ имеет в сравне 45 нии с прототипом следующие преимущества;- значительно повышается качествопротезов, так как после снятия с моделиповерхность протеза получается практиче 50 ски полированной эа счет образованияпленки альгината кальция, которая легкоснимается с протеза после полимеризации;улучшается качество поверхности протеза путем гипсования в смеси речного песка и чистого гипса, которое обеспечивает полное удаление из тела и поверхности протеза остаточного мономера;- сокращается на 25% трудоемкость окончательной обработки протеза за счетисключения операции шлифовки поверхности протеза,Формула изобретения Способ изготовления сьемных зубных протезов в нераэъемной кювете, включающий постановку зубов на протезном ложе, моделирование воскового базисапротеза, установку входных и выходных литников, гипсовку, удаление воска, подачу пластмассы в образовавшуюся после удаления воска полость и полимериэацию пластмассы, о т л ич а ю щ и й с я тем, что, с целью повышения качества и снижения трудоемкости окончательной обработки протеза, перед постановкой зубов на протезное ложе модели наносят слой изокола, покрывают 1/2-2/3 длины входных литников алюминиевой фольгой, после чего на верхнюю поверх ность воскового базиса и входных литниковпоследовательно наносят порошок сухого гипса, слой изокола, дополнительный слой сухого гипса, слой жидкого гипса, при этом гипсовку воскового базиса с нанесенными 10 слоями осуществляют в смеси, состоящейиэ чистого гипса и речного песка в соотношении 1:2-1;3, после чего проводят направленную, а затем полную полимеризацию при температуре 120-140 С,
