Малый диффузор карбюратора двигателя внутреннего сгорания
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1812329
Автор: Чигинский
Текст

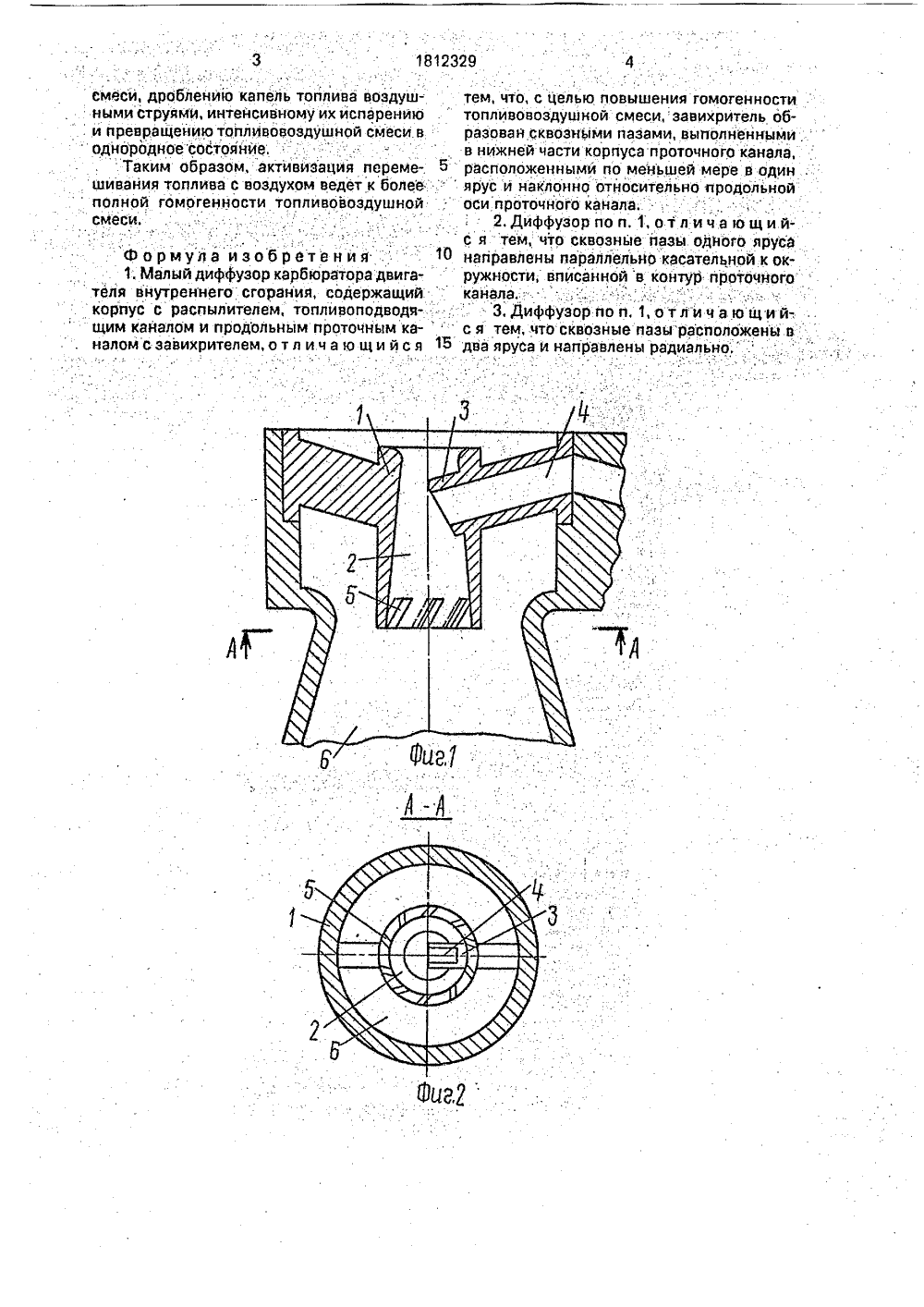

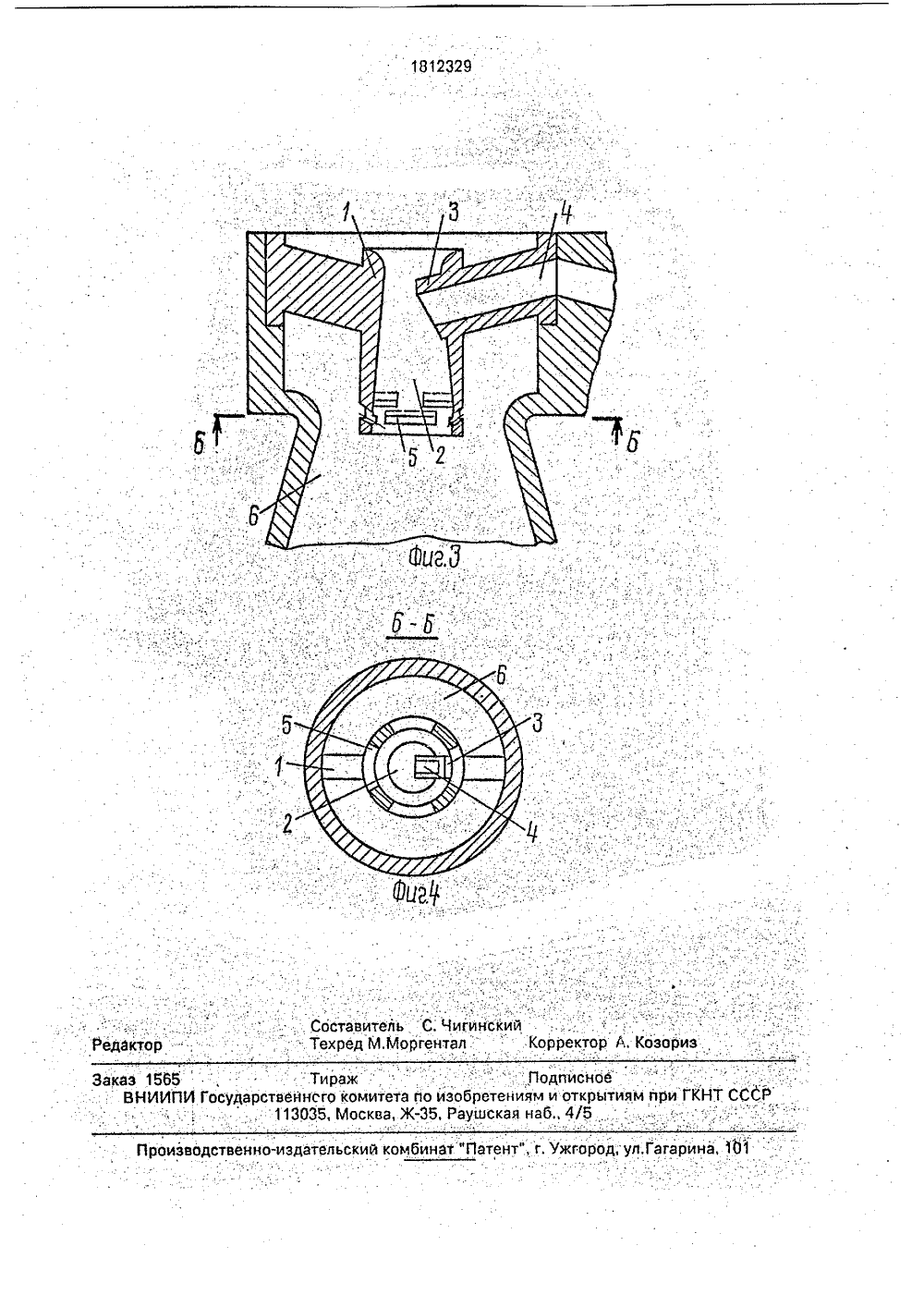

(5) 5 ГОСУДАРСТВЕННОЕ ПВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) НТНОЕ 1 ИЕ ИЗОБРЕТЕН К СР 81,РБ 10 РАТОР СГОРАНИЯ игателестро малом дифф ИзобгателестрЦельние гомоси,является повышевовоздушной смеРСКОМУ СВИДЕТЕЛЬСТ(54) МАЛЫЙ ДИФФУЗОР КА ДВИГАТЕЛЯ ВНУТРЕННЕГО (57) Использование: область д ния. Сущность изобретения; в етение относится к области двиоеция,ю изобретенияенности топли На фиг:1 изображено место установить в карбюраторе малого диффузора с завихрителем, который образован сквозными пазами, выполненными в нижней части корпуса проточного канала, расположенными в один ярус наклонно относительно продольной оси проточного канала ипараллельно касательной к окружности, вписанной в контур проточного канала; на фиг, 2 - разрез А-А на фиг, 1; на фиг. 3 - место установки в карб 1 ораторе малого диффузора с завихрителем, который образован сквозными пазами, выполненными в нижней части корпуса проточного канала, расположенными в два яруса, цаправленць 1 ми радиально; ца фиг,4 - разрез Б-Б на фиг, 3.Малый диффузор 1 содержит проточный канал 2, распылитель 3, топливоподводящий канал 4, завихритель, образованный сквозными пазами 5. выполненными в ниж 5 О 1812329 зоре карбюратора в нижнеи части корпуса проточного канала расположен завихритель, образованный сквозными пазами. Пазы расположены по меньшей мере в один ярус и наклонно относительно продольной оси проточцого канала, Сквозные пазы одного яруса направлены наклонно относительно продольной оси проточного канала и параллельно касательной к окружности, вписанной в контур проточного канала. Кроме того, сквозные пазы расположены в два яруса, направлены радиально. 2 з.п, ф-лы, 4 ил. ней части корпуса проточного кацапа наклонно относительно его продольной оси. Пазы 5 могут быть расположены в один ярус (фиг. 1) или в несколько ярусов (фиг, 3). Кроме того, пазы 5 могут быть направлены параллельно касательной к окружности, вписанной в контур проточного канала (фиг.1), возможно также радиальное направление пазов (фиг, 3), Малый диффузор установлен в камере карбюратора 6. При работе двигателя через камеру карбюратора 6 и малый диффузор 1 с большой скоростью (150-200 м/с) проходит воздушный поток. При этом внутри малого диффузора 1 возникает разрежение, в результате чего происходит поступление топлива через топливоподводящий канал 4 и смешивание его с воздухом. Вследствие разности давлений наружной и внутренней сторон малого диффузора 1 через сквозные пазы 5 нижней части корпуса проточного кацапа 2 формируются воздушные струи, направленные наклонно к продольной оси диффузора 1, Наклон воздушных струй, формируемых каналами 4, способствует завихрению потока топливовоздушной1812329 3смесй, дроблению капель топлива воздушными струями, интенсивному их испарению и превращейию топливовоздушной смеси в:однородное состояние;Таким образом, активизация переме шивания топлива с воздухом ведет к более .полной гомогенности топливовоздушной смеси. ф о р м ул а и з о б р ет е н и я . 10 1. Малый диффузор карбюратора двигателя внутреннего сгорания, содержащий корпус с распылителем, топливоподводящим каналом и продольным проточным каналомсздвихрителем,отличающийся 1 б 4тем, что, с целью повышения гомогенноститопливовоздушной смеси, завихритель образован сквозными пазами, выполненнымив нижней части корпуса проточного канала,расположенными по меньшей мере в один,ярус и наклонйо относительно продольнойоси проточного канала.2. Диффузор по и, 1, о т л и ч а ю щ и йс я тем, что сквозные пазы одного ярусанаправлены параллельно касательной к окружности, вписанной в контур проточногокайала,3, Диффузор по и. 1, о т ли ч а. ю щ и й-.с я тем, что сквозные пазы расположены вдва яруса и направлены радиально,, Техред М.МоргенталКорректор А, Козориз кто роизводственно-издательский комбинатПатент", г. Ужгород, ул. Гагарина, Й Реда, рЗаказ 1865,: Тираж .:,: - ,ПодписноеВНИИПИ Государственнсго комитета по йзобретейиям и открытиям при ГКНТ СС 1 Р113035, Москва, Ж, Раушская наб., 4/5
СмотретьЗаявка
4823614, 07.05.1990
ЗАВОД ИМ. С. М. КИРОВА
ЧИГИНСКИЙ СЕРГЕЙ ЛЬВОВИЧ
МПК / Метки
МПК: F02M 19/08
Метки: внутреннего, двигателя, диффузор, карбюратора, малый, сгорания
Опубликовано: 30.04.1993
Код ссылки
<a href="https://patents.su/3-1812329-malyjj-diffuzor-karbyuratora-dvigatelya-vnutrennego-sgoraniya.html" target="_blank" rel="follow" title="База патентов СССР">Малый диффузор карбюратора двигателя внутреннего сгорания</a>
