Устройство для создания давления в системах измерения давления крови

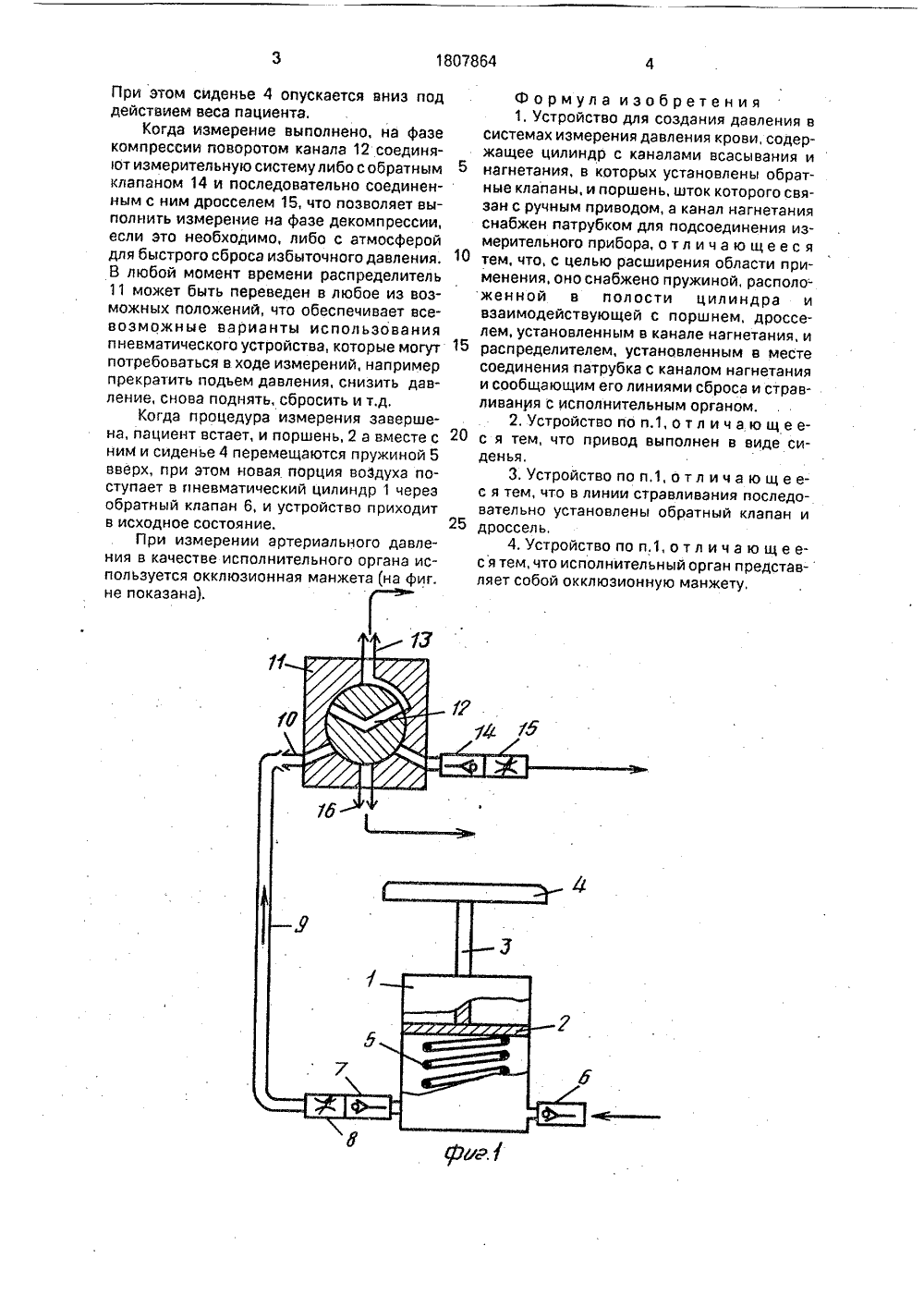

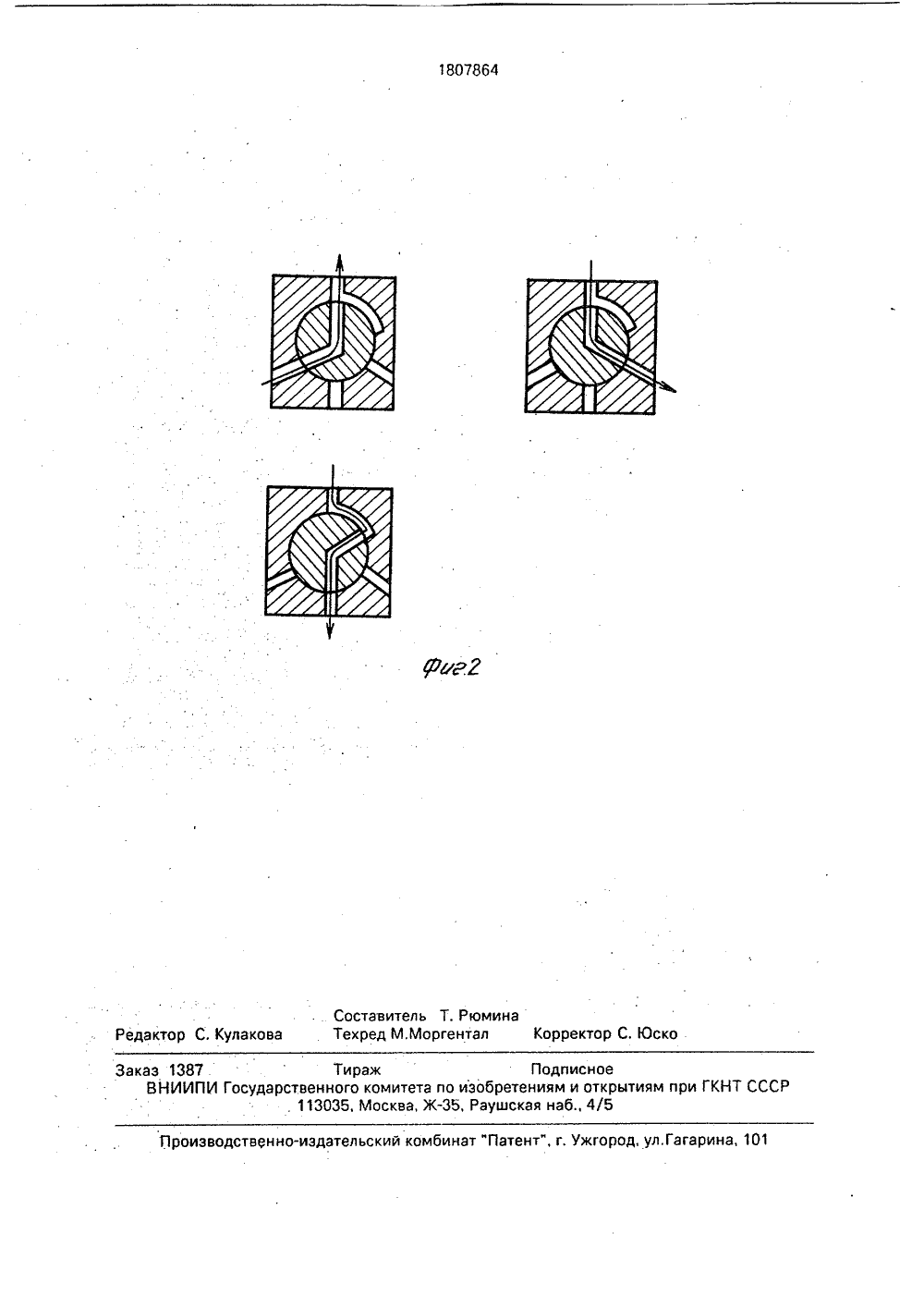

.Андриященко, Кчковка ФРГ М 2445008, кл ови, м,ш лом в ом н ратн аспр ния В,Годящев А 61 В 5/02,АНИЯ ДАВ ЕНИЯ ДАВ спол ания сель поль носится ь испол едицинскои ано для сор 13 ный 3 со Изобретение относится к медицинскойтехнике, а именно к средствам для измерения давления крови,Цель изобретения - расширение области применения.На фиг.1 приведена схема предлагаемого устройства; на фиг.2 - циклы работы распределителя,Устройство содержит пневматическийцилиндр 1 с каналами всасывания и нагнетания, внутри которого расположен поршень 2, соединенный штоком 3 с сиденьем4. Поршень 2 подпружинен пружиной 5, расположенной внутри цилиндра 1, В основании цилиндра 1 имеются обратный клапан6, соединенный его с атмосферой, и последовательно соединенные обратный клапан7 и дроссель 8, патрубок 9, к которому подсоединен штуцер 10 распределителя 11 иизмерительный прибор. Распределитель 11содержит поворотный канал 12, который может соединять между собой штуцер 10 иштуцер 13, предназначенный для подключения измерительнои с и последовательно с клапан 14 и дроссель штуцером 16 линии сУстройство рабо стемы, или штуц единенные обр 15, или штуцер роса.ает следующим бр В исходном состоянии патрубок 9 закрыт распределителем 11. Под действием пружины 5 поршень 2 и вместе с ним сиденье 4 подняты в верхнее положение, при этом пространство под поршнем цилиндра заполнено атмосферным воздухом, поступившим через обратный клапан 6. Пациент, у которого измеряют давление, садится на сиденье 4, создавая избыточное давление в цилиндре под поршнем. Поворотом канала 12 распределителя 11 производится подача воздуха из пневматического цилиндра 1 в измерительную систему, Обратный клапан 7 и дроссель 8 обеспечивают нормированную скорость подачи воздуха, что создает плавный подъем давления в измерительной системе, например, со скоростью 5 мм рт.ст./с. ГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) 54) УСТРОЙСТВО ДЛЯ СО ЛЕНИЯ В СИСТЕМАХ ИЗМ ЛЕНИЯ КРОВИ57) Изобретение от ехнике и может быт ь здания избыточного давле для измерения давления кр содержит цилиндр с поршне го связан с приводом, кана с обратным клапаном, канал в котором установлены об регулируемый дроссель и р сообщающий канал нагнета сброса и стравливания и с и органом, В линии стравлив ны обратный клапан и дрос исполнительного органа ис люэионная манжета. 2 ил. в системах Устройство ток которосасывания агнетания, ый клапан, еделитель, с линиями нительным установлев качестве эуется оккПри этом сиденье 4 опускается вниз под действием веса пациента.Когда измерение выполнено, на фазе компрессии поворотом канала 12 соединяют измерительную систему либо с обратным клапаном 14 и последовательно соединенным с ним дросселем 15, что позволяет выполнить измерение на фазе декомпрессии, если зто необходимо, либо с атмосферой для быстрого сброса избыточного давления, В любой момент времени распределитель 11 может быть переведен в любое из возможных положений, что обеспечивает всевозможные варианты использования пневматического устройства, которые могут потребоваться в ходе измерений, например прекратить подъем давления, снизить давление, снова поднять, сбросить и т.д,Когда процедура измерения завершена, пациент встает, и поршень, 2 а вместе с ним и сиденье 4 перемещаются пружиной 5 вверх, при этом новая порция воздуха поступает в пневматический цилиндр 1 через обратный клапан 6, и устройство приходит в исходное состояние.При измерении артериального давления в качестве исполнительного органа используется окклюзионная манжета (на фиг. не показана). Формула изобретения1. Устройство для создания давления всистемах измерения давления крови, содержащее цилиндр с каналами всасывания и5 нагнетания, в которых установлены обратные клапаны, и поршень, шток которого связан с ручным приводом, а канал нагнетанияснабжен патрубком для подсоединения измерительного прибора, о т л и ч а ю щ е е с я"0 тем, что, с целью расширения области применения, оно снабжено пружиной, расположенной в полости цилиндра ивзаимодействующей с поршнем, дросселем, установленным в канале нагнетания, ираспределителем, установленным в местесоединения патрубка с каналом нагнетанияи сообщающим его линиями сброса и стравливания с исполнительным органом.2, Устройство по п,1, отл ич э юще е 20 с я тем, что привод выполнен в виде сиденья,3, Устройство по п,1, о т л и ч а ю щ е ес я тем, что в линии стравливания последовательно установлены обратный клапан и25 дроссель4, Устройство по п.1, о т л и ч а ю щ е ес я тем, что исполнительный орган представляет собой окклюзионную манжету,1807864Составитель Т. Рюмина Редактор С. Кулакова Техред М,Моргентал Корректор С. Юско Заказ 1387Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5зводственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 1
