Способ сборки расчесывающего сегмента
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1797632
Автор: Макарьин
Текст

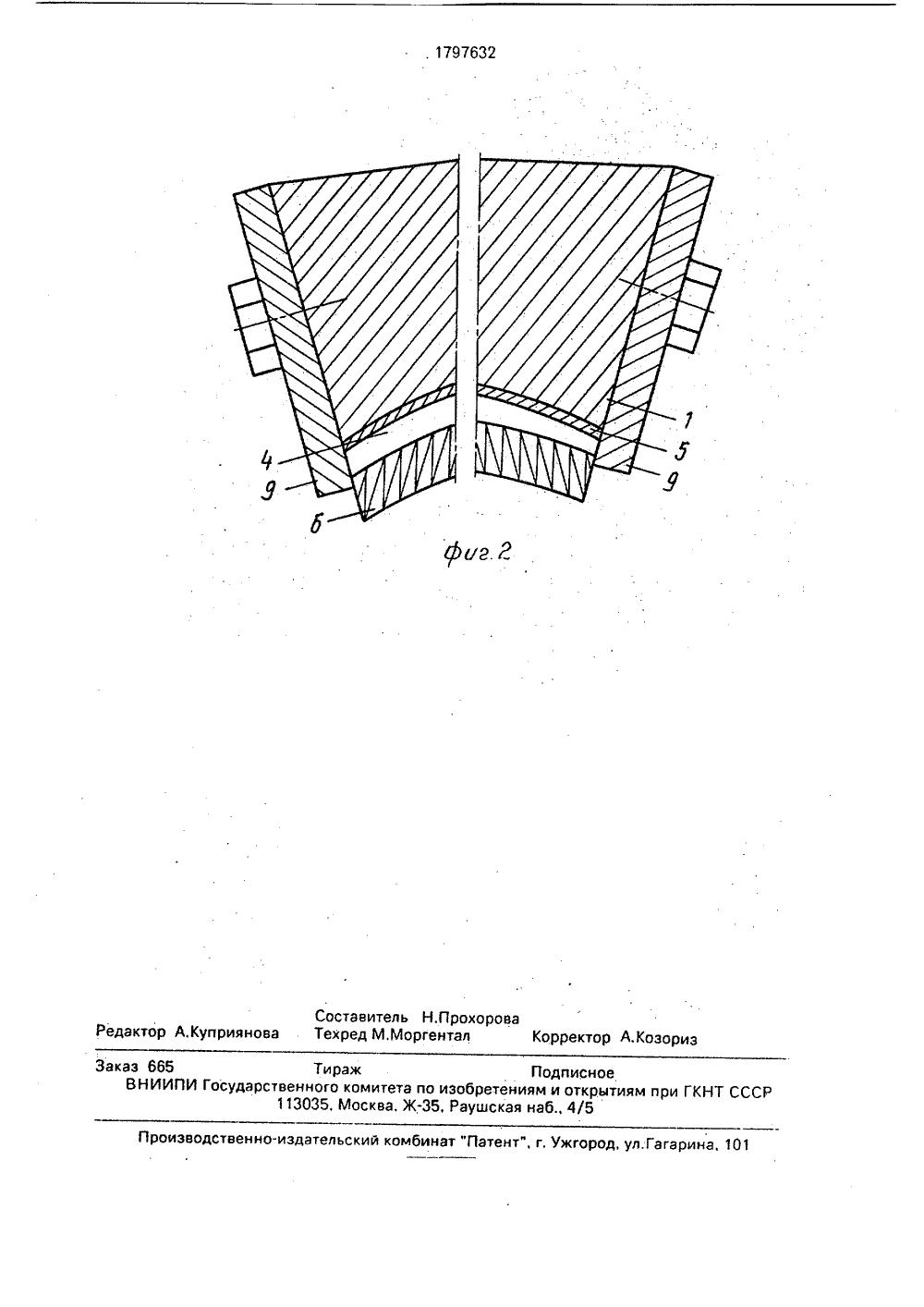

797632 АЗ СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 24 51)5 1.а ЕТЕНИ ПАТЕНТУ к етсяание нструкторлаизовают с кли- этом укторск ВАЮЩЕ щего ы осГОСУДАРСТВЕННОЕ ПАТЕНТНОВЕДОМСТВО СССР(71 Ивановское специальное коское бюро чесальных машин(73) Ивановское специальное констбюро чесальных машин(54) СПОСОБ СБОРКИ РАСЧЕСЬГО СЕГМЕНТА Изобретение относится к прядильному. производству текстильной промышленности, а именно к расчесывающим элементамрабочих органов чесальных и им подобныхмашин.Известно техническое решение, которое содержит опорную плиту, имеющуюпильчатую гарнитуру с концами, свободными отиголок, отсасывающий трубопровод,установленный с зазором ЯНедостатком прототйпа является сложность монтажа и конструктивная сложность,1.(елью изобретения является упрощение конструкцйи и ее монтажа.На фиг.1 и 2.общий вид расчесы вающегосегмента,Основание 1 имеетцилиндрическую поверхность 2 радиусом й и длиной , причемрадиус образования цилиндрической поверхности основания больше радиуса В 1 образоваиия чешущего элемента 4. Основание,.1 имеет две гладкие боковые поверхности 3,, а чешущий элемент 4 смонтирован на цилиндрической поверхности 2,ия: способ сб а характериз ческое основ рый выполне рой, боковых жом, Согласно ой устанавли ые пластины ованию, Припревышает д ивизны чешу диус кривизн(57) Сущность изобретен расчесывающего сегмент установкой на цилиндри чешущего элемента, кото упругого листа с гарниту стин и затяжкой их крепе бретению вперед затяжк чешущий элемент и боков новидным зазором к осн длина чешущего элемента основания, а радиус кр элемента меньше, чем ра нования. 2 ил,Чешущий элемент 4 состоит из упругого листа 5 и зубчатой гарнитуры 6, концы которой обрезаны под прямым углом к ее осно- .ванию, и выполнен цилиндрической формы радиусом В 1 и длиной 11, причем 1.11, т.е, длина расчесывающего элемента превышает длину основания 1, Между поверхностью, 2 основания 1 и чешущим элементом 4 и пластинами 9 расположены клинообразные зазоры 7 и 8, причем пластины 9 установлены с возможностью зажима чешущего эле мента 4 и прижима его к поверхности 2 Ы основания 1 после затяжки болтов, Цилинд- Я рическую форму поверхности 2 основания 1 обеспечивают иа метаппорежущем оборудовании, а цилиндрическую форму чешу- щего элемента 4, необходимую для организации чесания, путем крепления его к основанию 1 за счет зажима после затяжки болтов пластинами 9 и прижима его ими же к поверхности 2 основания 1, Наружный радиус зубьев - к 2.Способ сборки расчесывающего сегмента осуществляют следующим образом,1797632 10 На цилиндрическое основание устанавливают чешущий Элемент, выполненный в виде упругого листа с гарнитурой, боковые пластины и затягивают крепежом. Длина чешущего элемента превышает длину основаФ ар мул а и зоб рете н ия Способ сборки расчесывающего сегмента, при котором на цилиндрическое основание устанавливают чешущий элемент, выполненный в виде упругого листа с гарнитурой, боковые пластины и затягивают крепежам,отличающийся тем,что,сцелью ния и радиус кривизны меньше, чем радиус кривизны основания, Перед затяжкой чешущий элемент и боковые пластины устанавливают с клиновидным зазором от носительно основания. упрощения способа, используют чешущий элемент, длина которого превышает длину основания, с радиусом кривизны, меньшим радиуса кривизны основания, при этом чешущий элемент и боковые пластины перед затяжкой устанавливают с клиновидным зазором относительно основания.. 1797632 Редактор А.К рректор А,Козориз яно а,10 водственно-издательский комбинат "Патент", г. Ужгород, ул.Гага Заказ 665 ВНИИПИ Гос Составитель Н.Прох ехред М.Моргентал Тираж Подписноерственного комитета по изобретениям и открытиям 113035, Москва, Ж, Раушская наб 4/5
СмотретьЗаявка
4817017, 23.04.1990
ИВАНОВСКОЕ СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ЧЕСАЛЬНЫХ МАШИН
МАКАРИН АЛЕКСЕЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: D01G 15/24
Метки: расчесывающего, сборки, сегмента
Опубликовано: 23.02.1993
Код ссылки
<a href="https://patents.su/3-1797632-sposob-sborki-raschesyvayushhego-segmenta.html" target="_blank" rel="follow" title="База патентов СССР">Способ сборки расчесывающего сегмента</a>
